Solid Edge 工程圖_定位背景功能 – 2023/09/15

九月

Posted by Monica

Category:

Solid Edge工程圖「定位背景」功能，當製圖者進行工程圖作業時，如遇到表格要繪製線段，

這時需要回到背景圖框才能順利鎖點並繪製，使用此功能即可讓製圖者加速作業時間，

直接在工程圖頁面即可以完成繪製。

請參考以下說明：

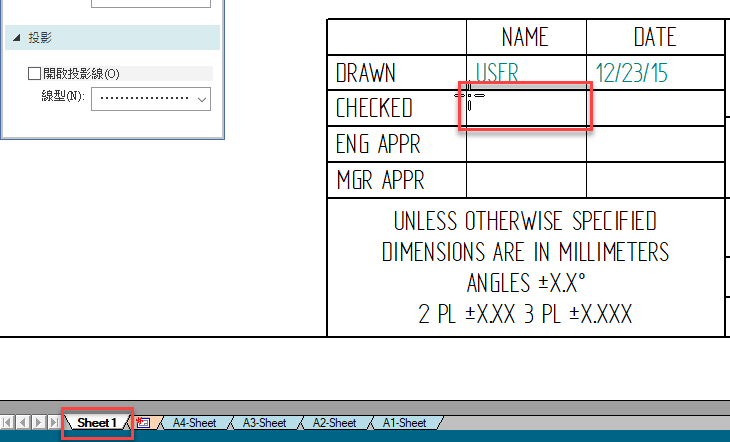

當在工程圖頁面(Sheet1)作業時，表格如需要參考”背景圖框”(A3–Sheet)繪製線段，發現沒辦法鎖點。

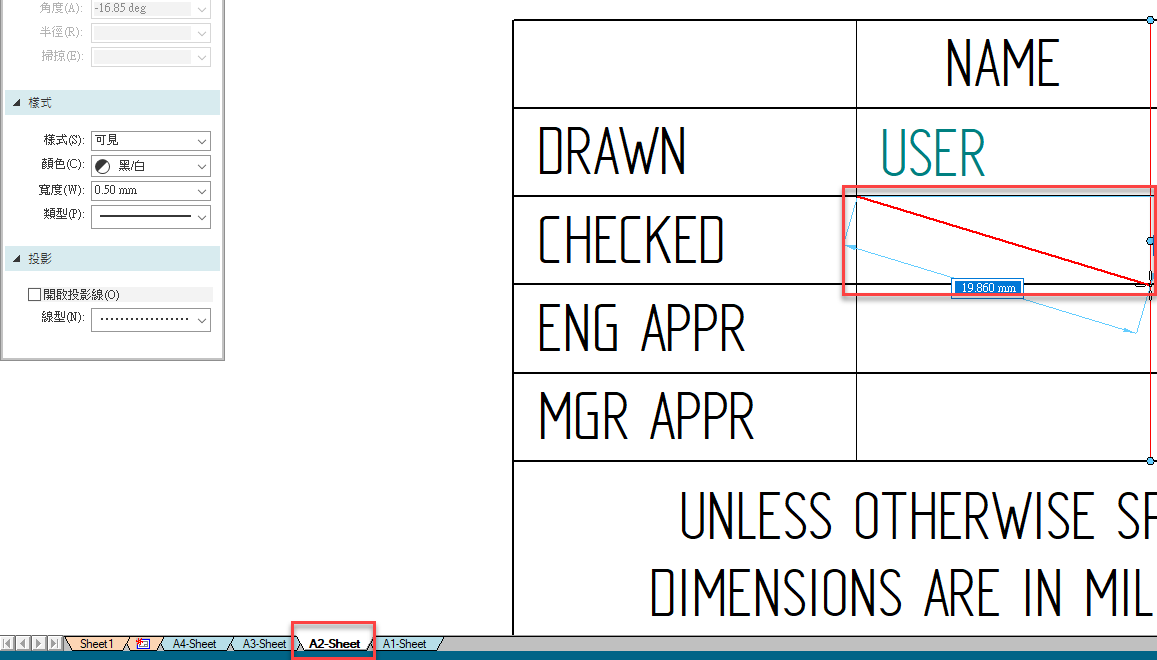

需回到”背景圖框”(A3–Sheet)才能鎖點與繪製。

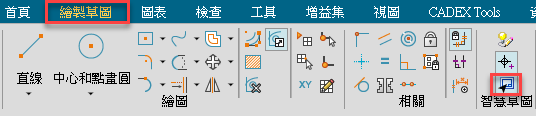

現在可以在「繪製草圖」的智慧草圖區打開「定位背景」功能。

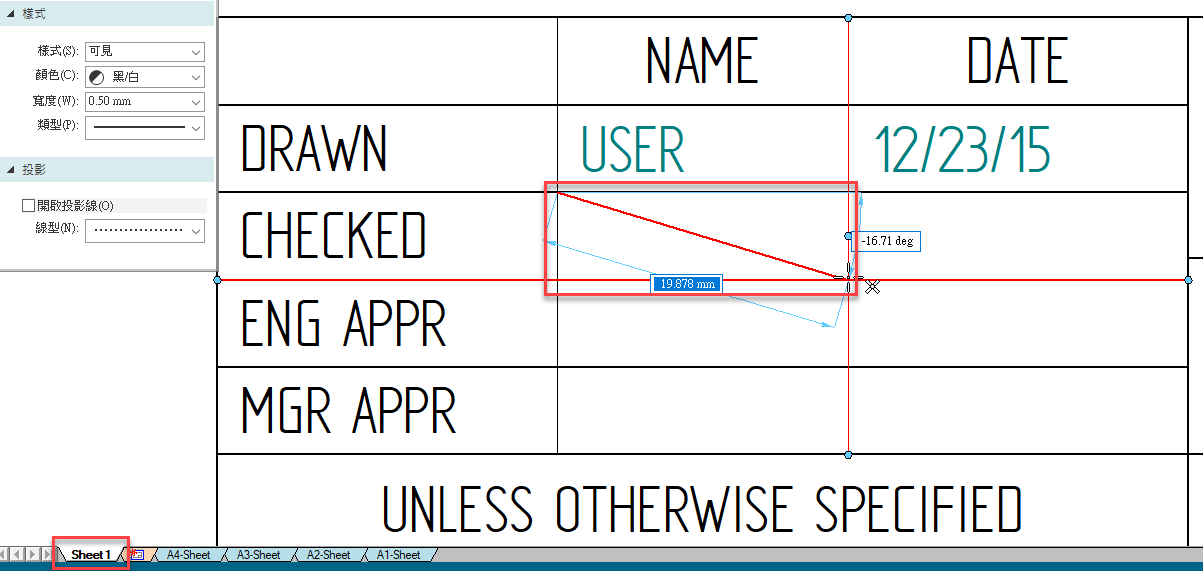

打開「定位背景」功能後，即可直接在工程圖頁面中(Sheet1)鎖點並繪製線段。…(完成)
