Solid Edge 建立內部元件 – 2021/04/28
28
四月
在取得客戶所提供的外來檔案之後，(如：stp檔、x_t檔，jt檔)，很多時候這些組件模型並非我方自主生產製作，只是因為設計需要，所以需要此模型作為使用(或參考)。但是又不想生成太多的零件檔造成空間上的浪費，是不是能有更好的方法?
在Solid Edge 2021的版本當中，不但解決了這樣的困擾，還可以加上所需的組立關係，使其在總組立當中作為使用。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9
在取得客戶所提供的外來檔案之後，可以透過Solid Edge來開啟這檔案。

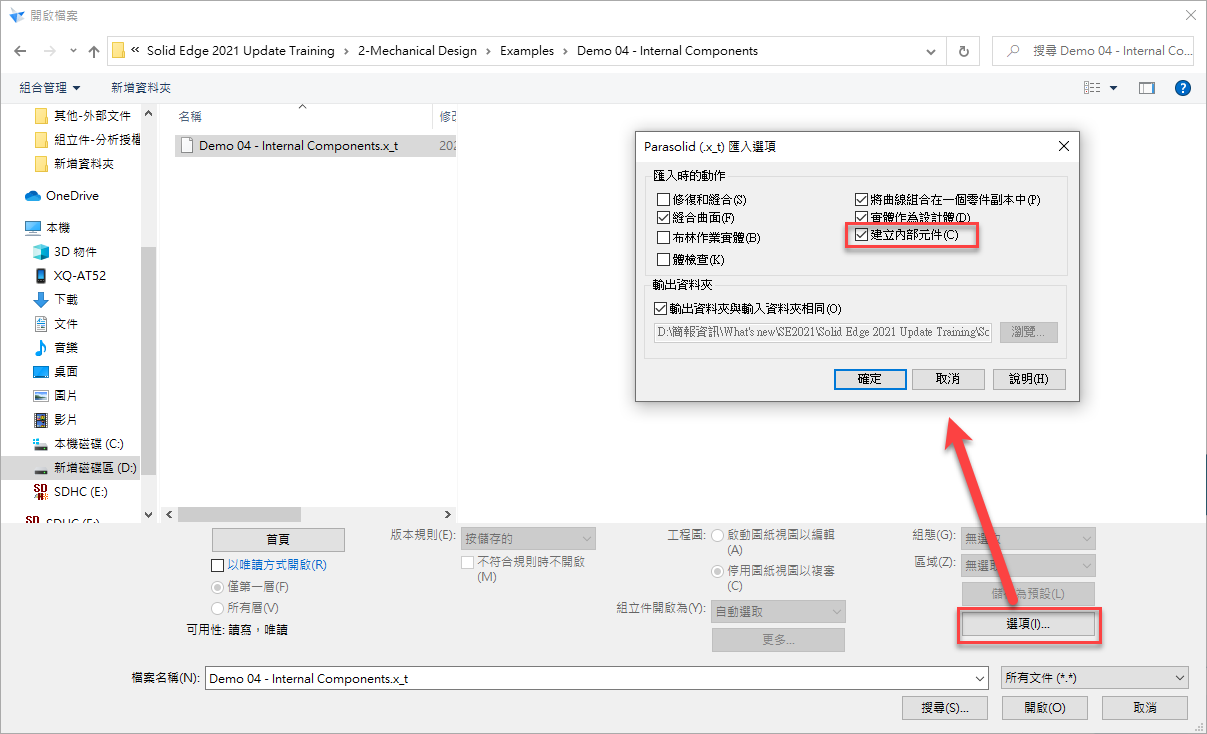

但是在"開啟"之前，先在"選項"當中勾選「建立內部元件」
但是在"開啟"之前，先在"選項"當中勾選「建立內部元件」

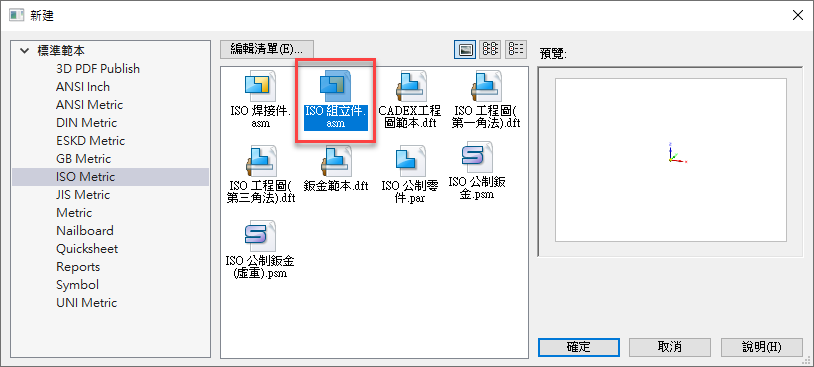

由於是組件檔案，所以選擇組立件範本開啟此檔案。

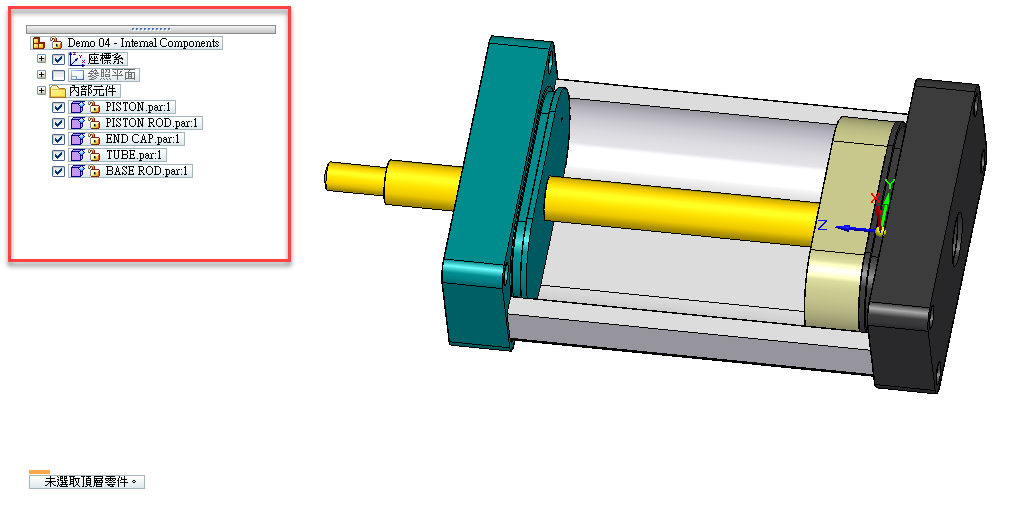

開啟檔案之後，使用者可以發現到導航者的呈現方式與以往有所不同。
會呈現內部元件的資料夾，並且所有元件都是紫色方塊作為表示。
會呈現內部元件的資料夾，並且所有元件都是紫色方塊作為表示。

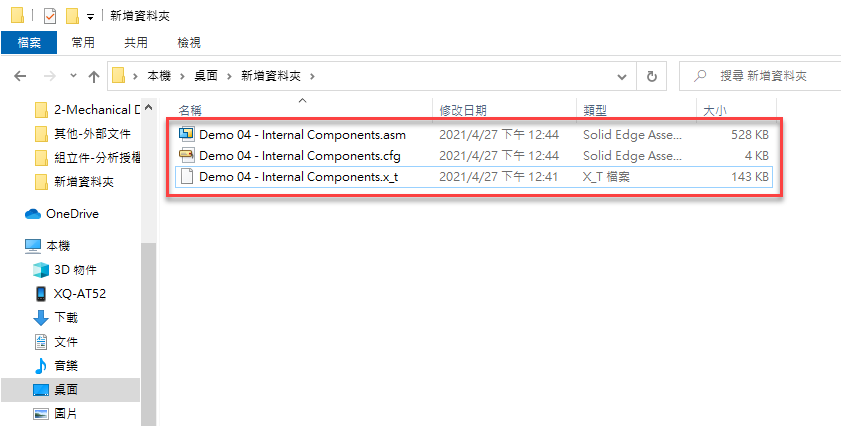

同時，如果有存檔的話，就會發現到僅只有產生一個組立件，並不會生成底下的零件，
相對的檔案所佔的空間就少很多了。
相對的檔案所佔的空間就少很多了。

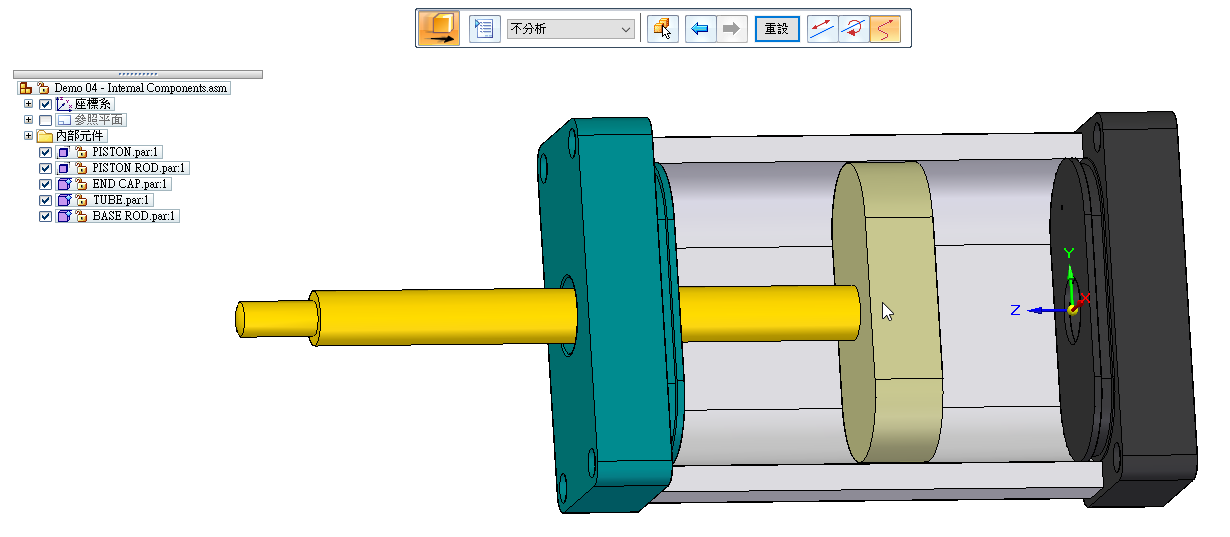

也可以加入適當的組立關係，使其做到跟組立件相同的移動動作。
備註:
與組立件相同的部分，一樣可以進行標註尺寸、干涉檢查、與其他物件進行組裝…等動作。
但因沒有實際的零件檔案，因此性質管理器當中也不會有其相關性質資訊。
備註:
與組立件相同的部分，一樣可以進行標註尺寸、干涉檢查、與其他物件進行組裝…等動作。
但因沒有實際的零件檔案，因此性質管理器當中也不會有其相關性質資訊。
而在工程圖當中，也可以出其相關的零件BOM表。

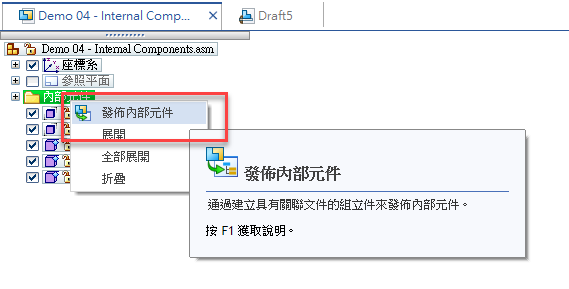

如果使用者真的需要對裡面的元件進行修改變更，也可在組立件中的導航者這邊，內部元件上透過點擊滑鼠右鍵，選擇「發佈內部元件」。
這樣就可以將底下的零件存成正式的檔案，也就擁有修改模型的能力。
這樣就可以將底下的零件存成正式的檔案，也就擁有修改模型的能力。

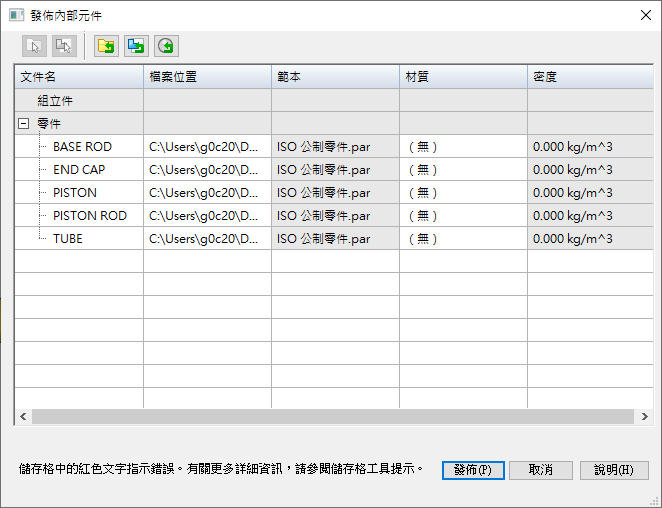

在發佈的過程當中，使用者可以先行設定這些零件對應的材質、範本以及所儲存的資料夾位置。
若設定完畢，可以直接點選發佈，讓Solid Edge將這些檔案存成實體檔案。
若設定完畢，可以直接點選發佈，讓Solid Edge將這些檔案存成實體檔案。

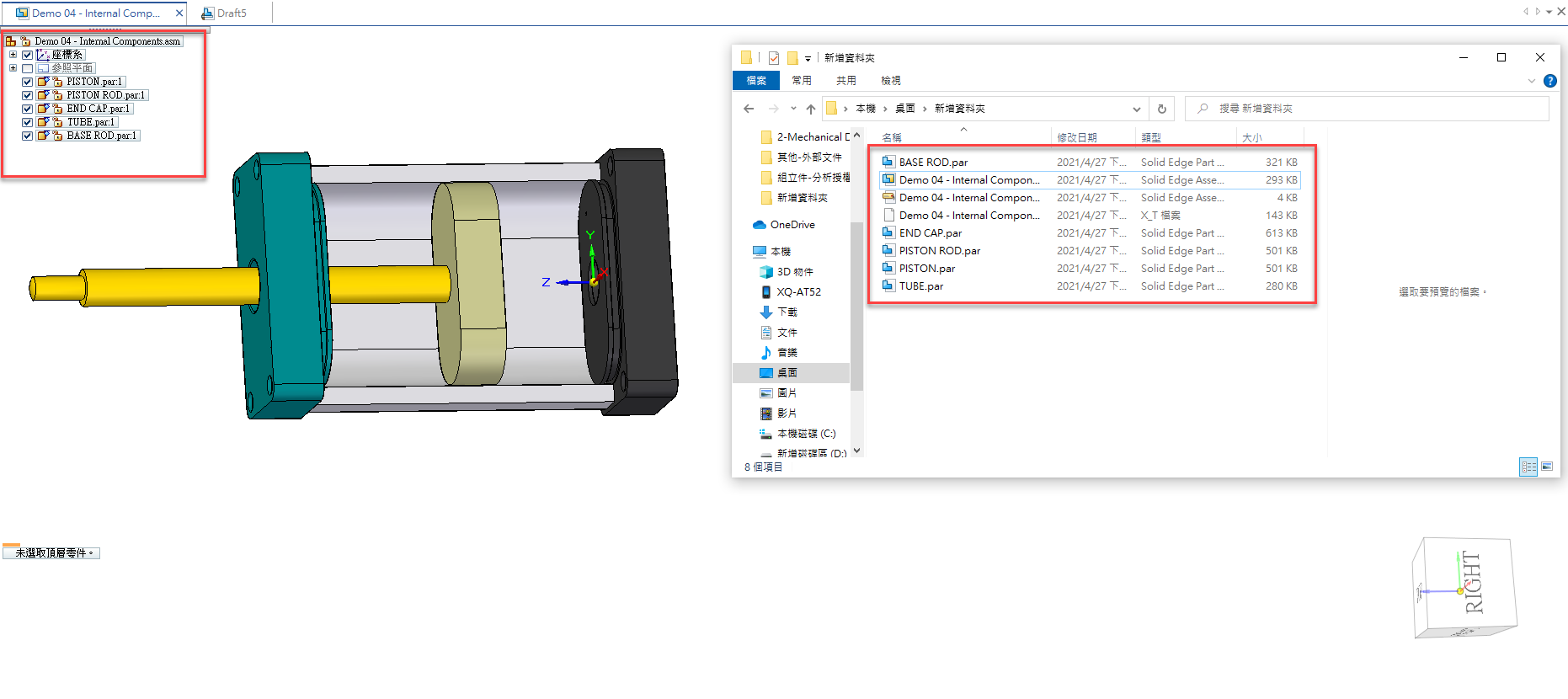

發佈結束之後，就可以發現到資料夾當中，會增加各自的零件檔案，並且也增加了更多的硬碟使用空間。
相對的，這些零件也可以透過同步建模的方式進行修改變更。
這也等同於先前的步驟一並未勾選「建立內部元件」的開啟檔案狀況。…(完成)
備註：由於iges檔案格式較為老舊，因此不提供此項功能。
相對的，這些零件也可以透過同步建模的方式進行修改變更。
這也等同於先前的步驟一並未勾選「建立內部元件」的開啟檔案狀況。…(完成)
備註：由於iges檔案格式較為老舊，因此不提供此項功能。
林彥錡 Kevin Lin
