Solid Edge 文字排列(沿弧形或曲線) – 2025/06/20

六月

Posted by Monica

Category:

在零件設計中，如模型中有文字，「文字排列」方式可能有不同需求，這些文字或許不是以「水平或垂直」方式呈現，

有時為了配合設計的美觀性或功能性，需要讓文字沿著特定的弧線或曲線排列。

本篇專欄，將說明如何建立符合弧線或曲線的文字。

1 2 3 4

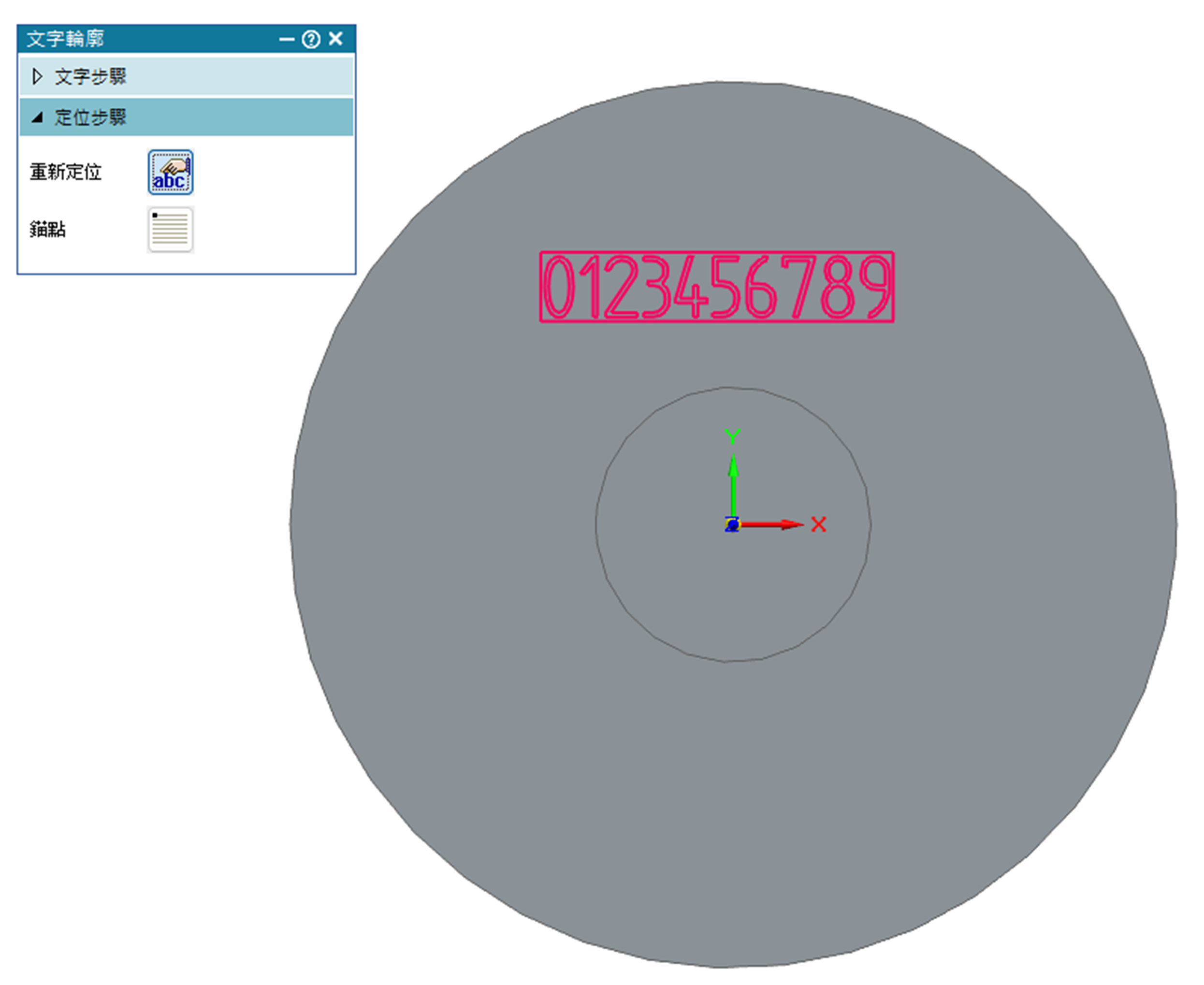

如圖，一般「文字」都是水平型態出現。

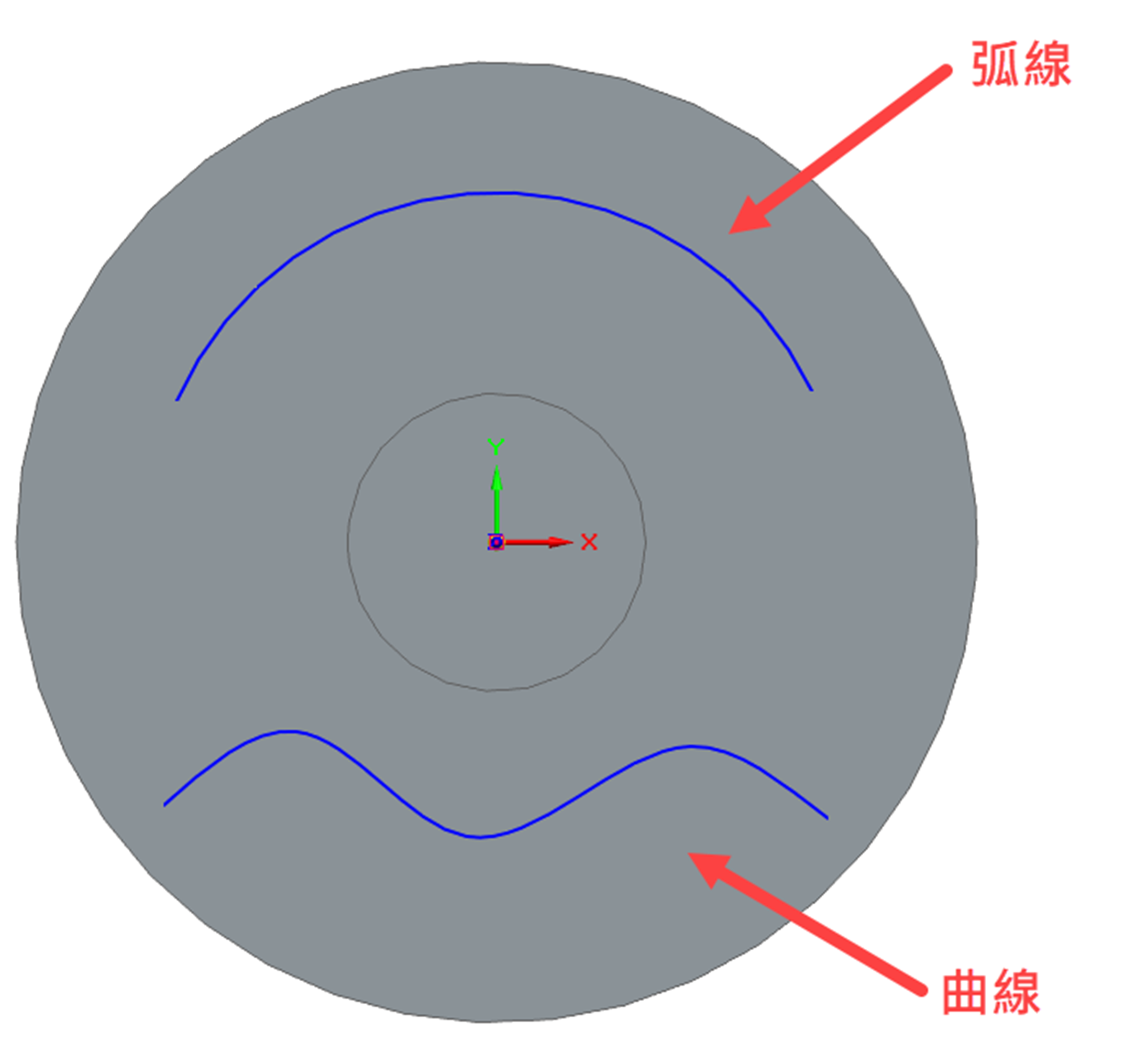

如需要參照「弧線或曲線」可將參照的曲線或弧線繪製出來。

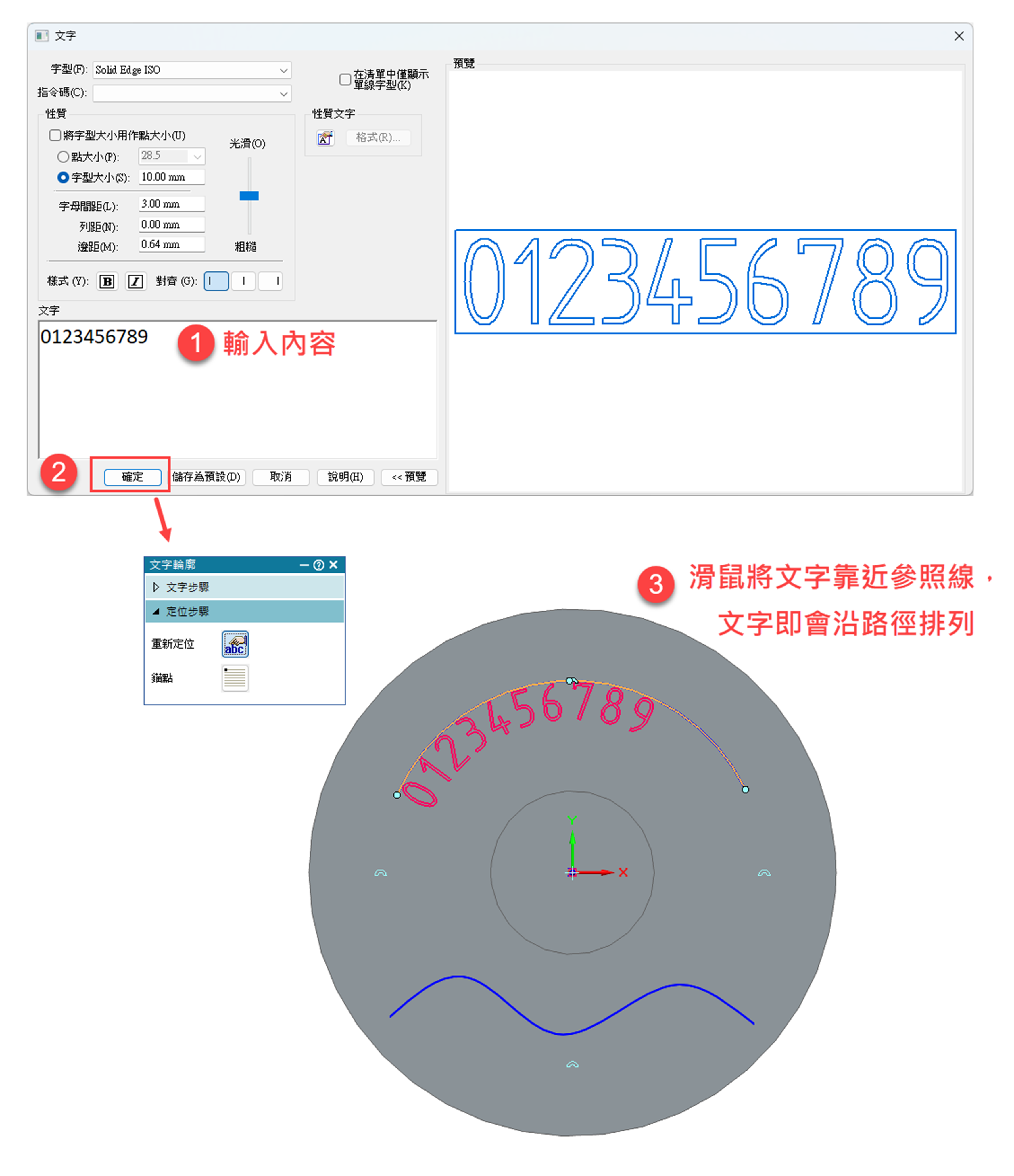

接著，在「繪製草圖」的「文字輪廓」，輸入需要文字，確認後，靠近弧線或曲線，即可讓文字沿著特定的弧線或曲線排列，如下圖。

(靠近弧線完成樣式)

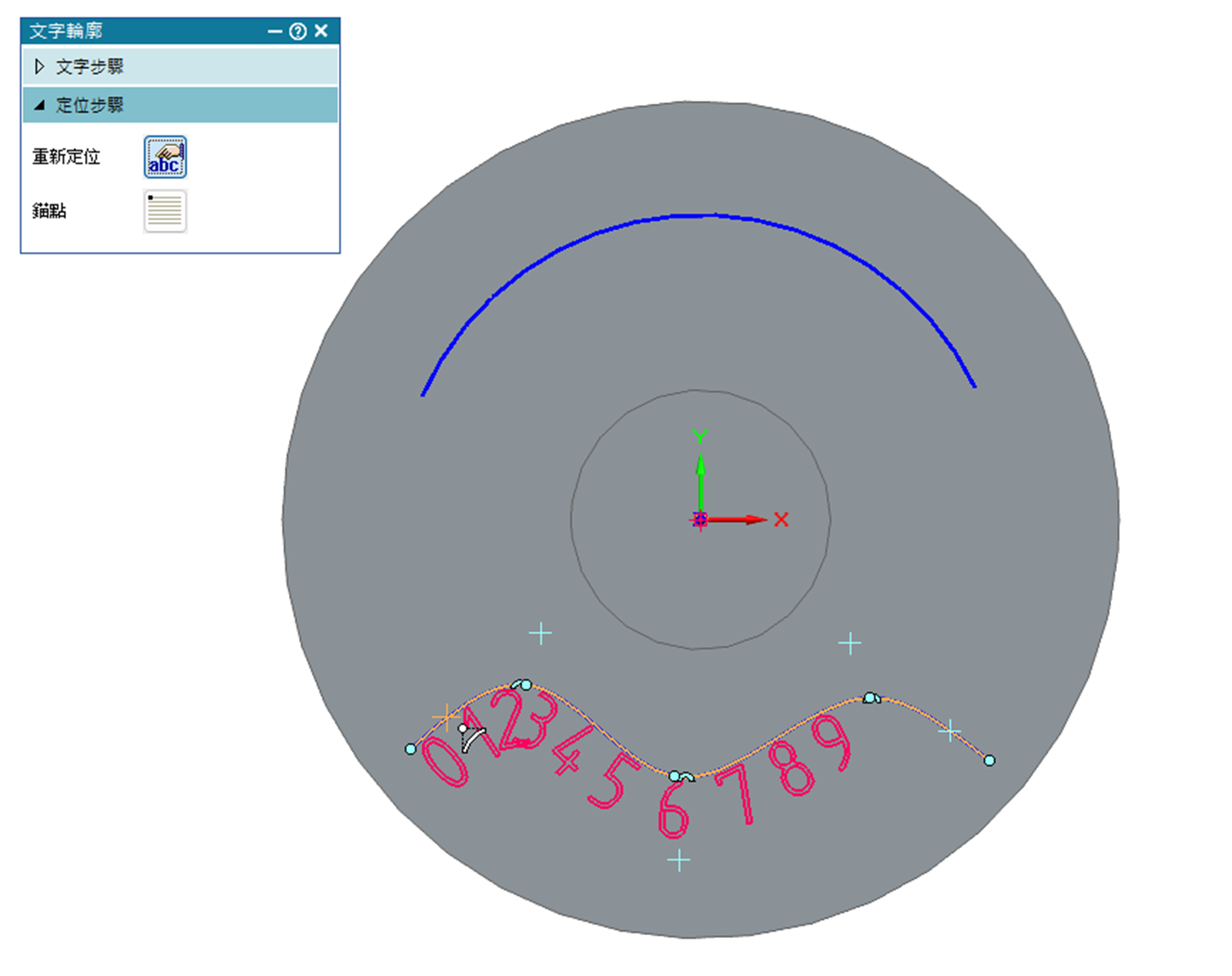

(靠近曲線完成樣式)

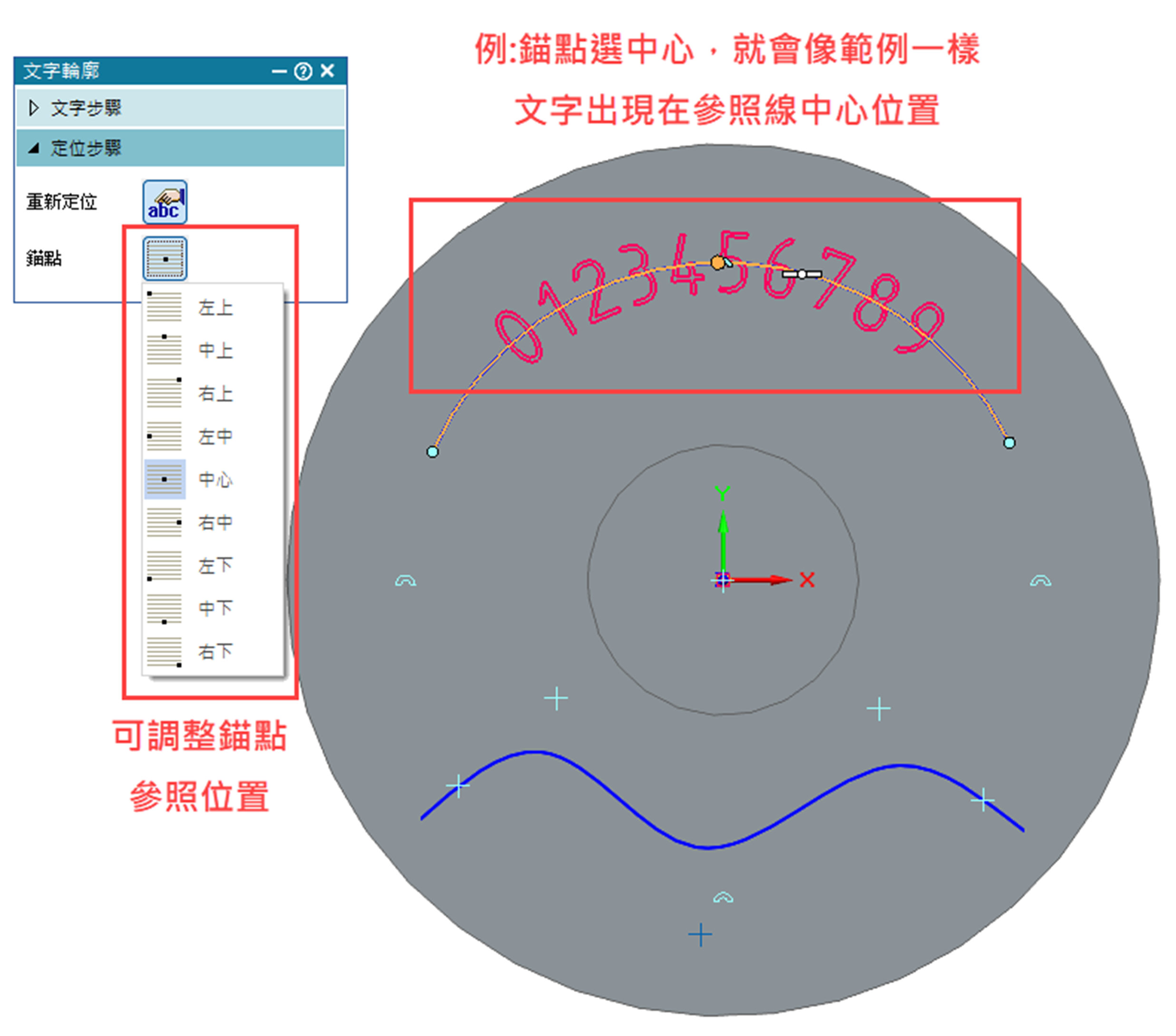

補充，「錨點」位置可以調整文字位於「參照線段」上的哪個位置，如下圖。…(完成)

(完成樣式)
