Solid Edge – 從3Dfindit.com插入元件 – 2024/09/06

九月

Posted by Monica

Category:

用戶可以從Solid Edge內訪問「3Dfind.it」網站，將包含多達數百萬個製造商的零件模型直接放置在Solid Edge內使用。

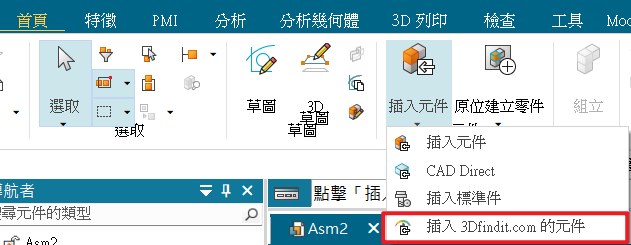

開啟組立件，選擇「插入元件」→「插入3Dfindit.com的元件」。

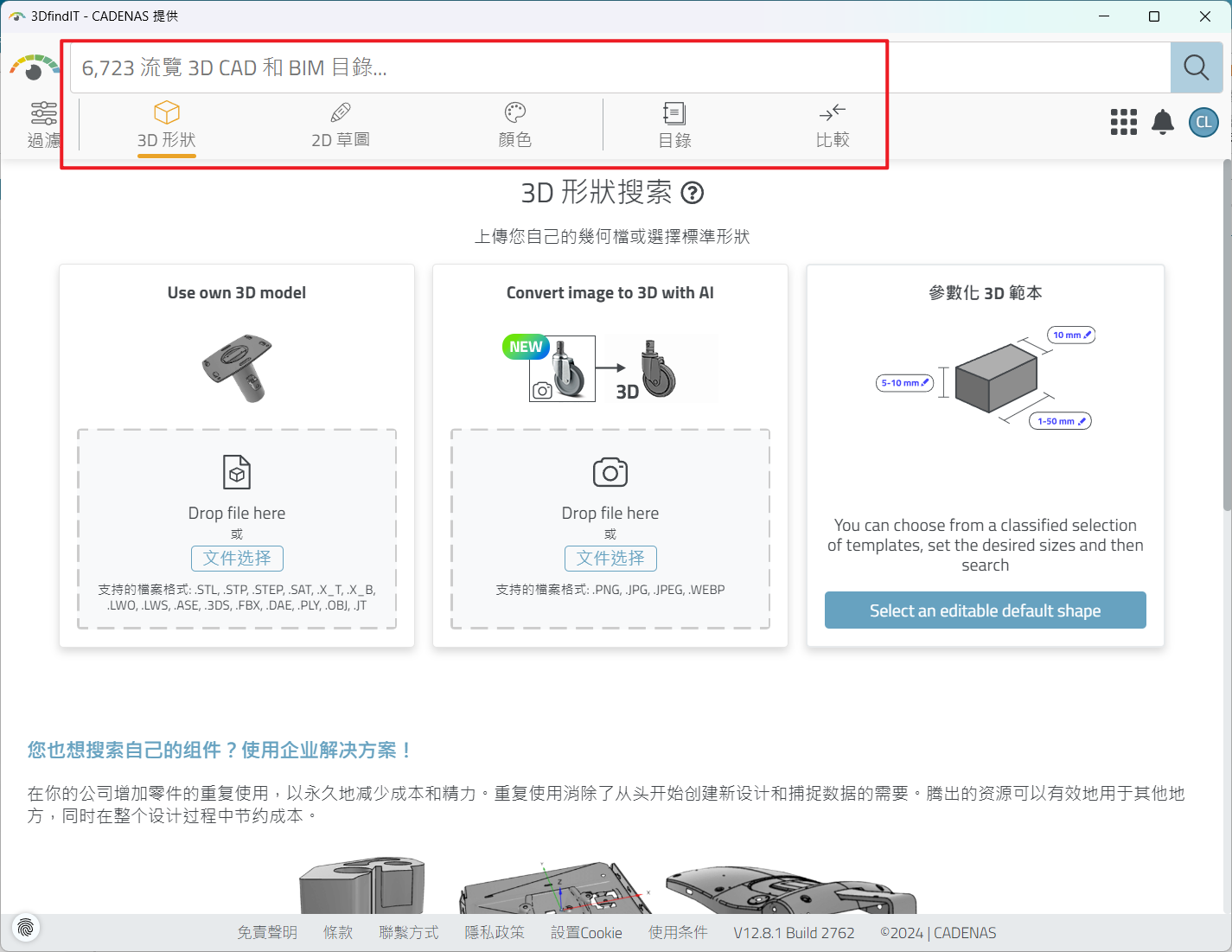

畫面上方可以使用「直接搜尋」、「3D形狀搜尋」、「2D草圖搜尋」、「顏色搜尋」、「供應商目錄搜尋」及「比較模型」…等，
功能精準找到所需要的零組件。

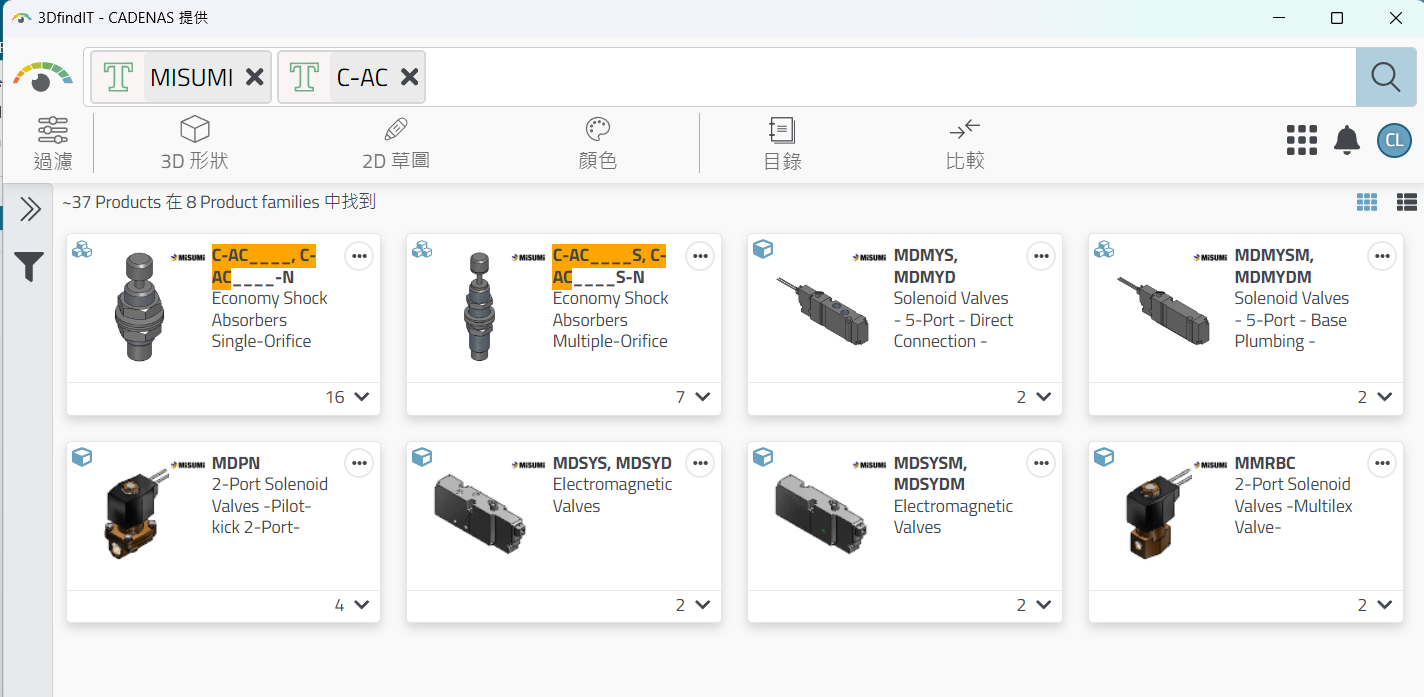

以直接輸入文字搜尋為例，供應商名稱、規格、型號、尺寸等皆可輸入，下方將顯示搜尋結果。

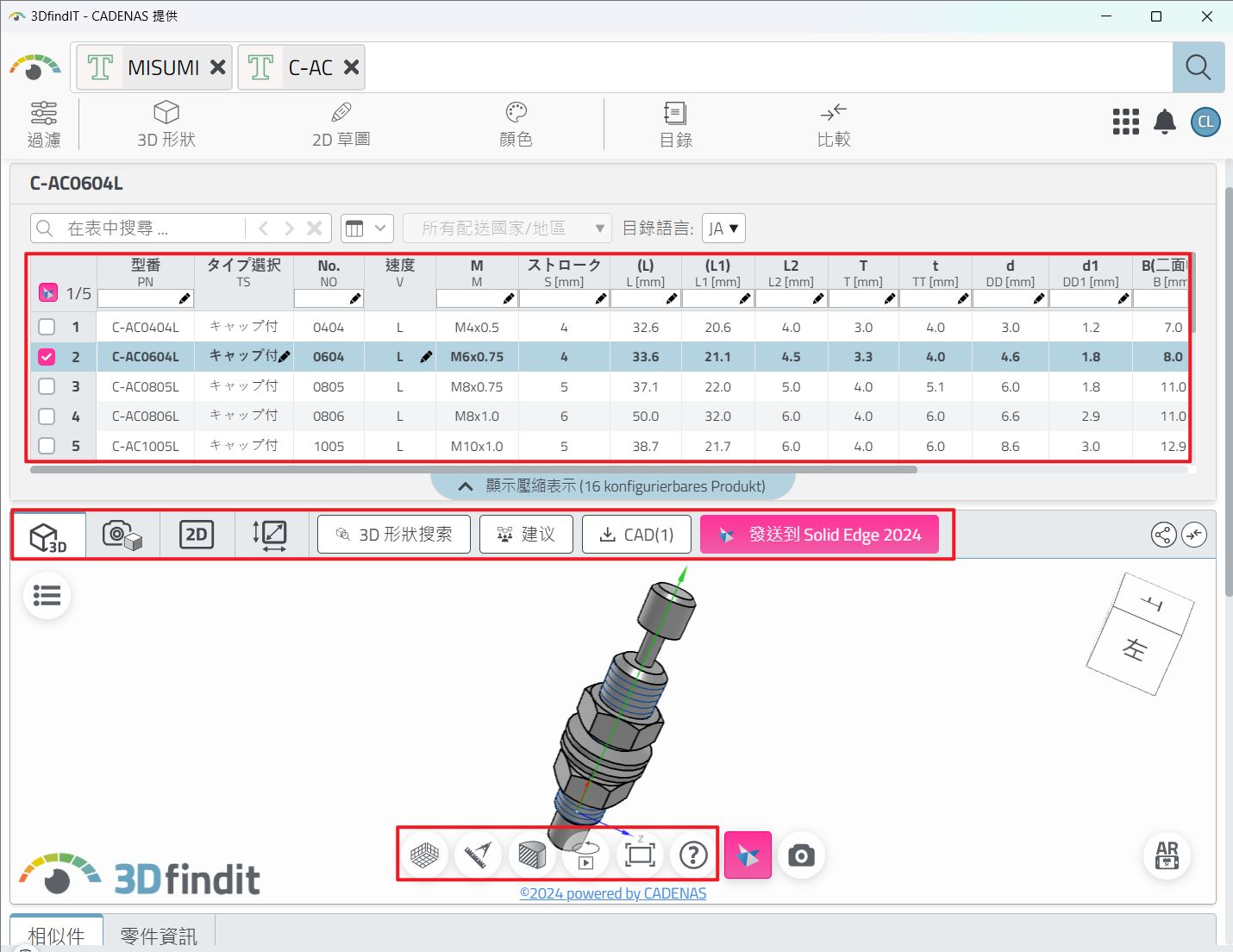

選定規格後可於下方查看相關尺寸及資訊。

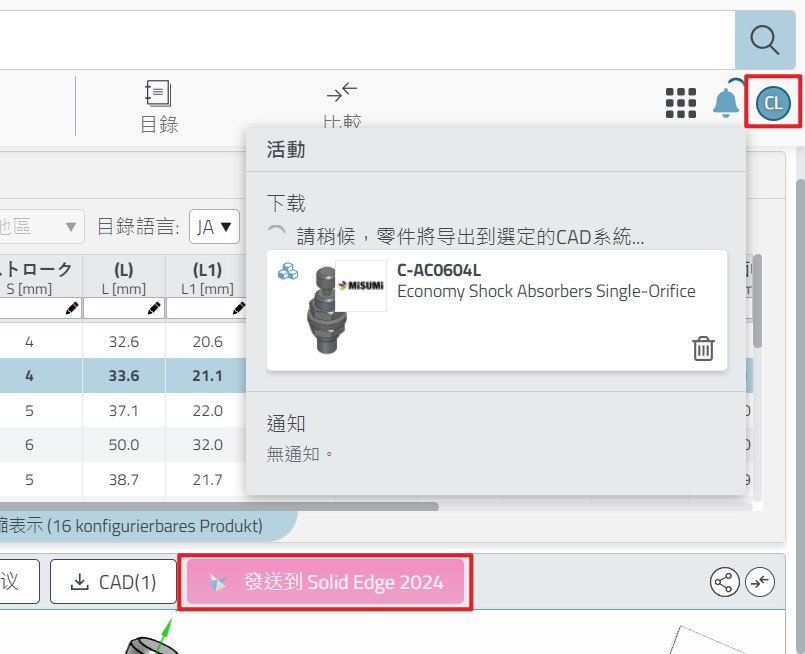

點選發送到 Solid Edge (須先進行登入)。

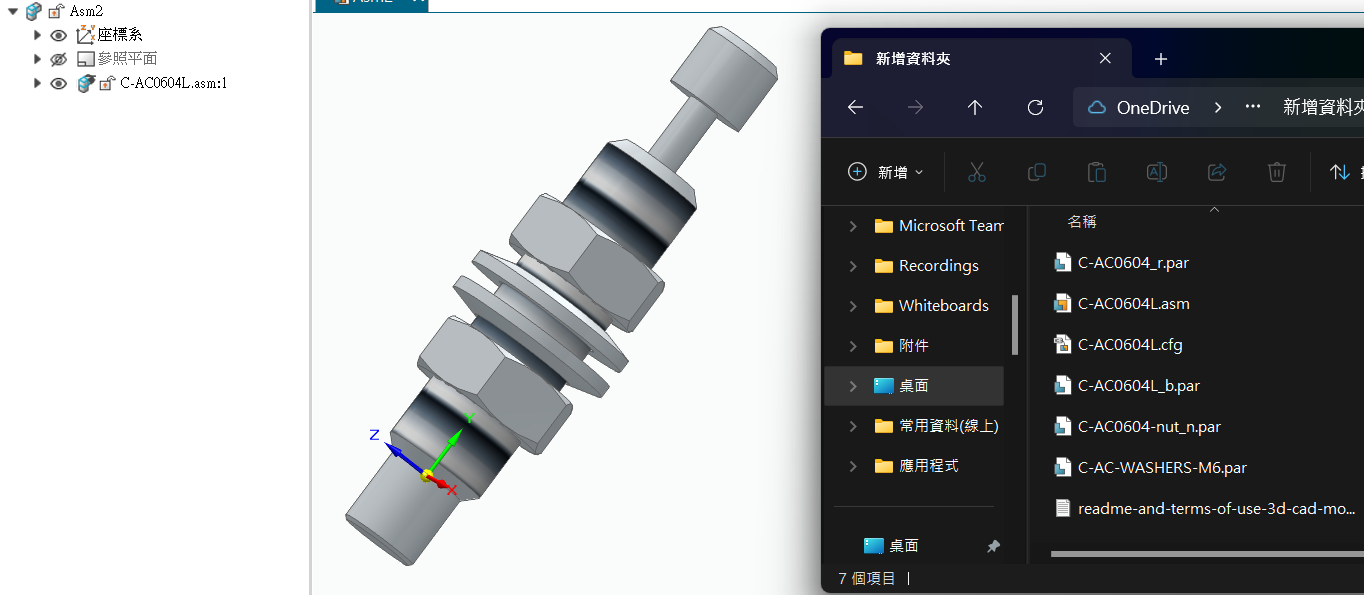

自動將模型放置於Solid Edge組立件環境內並存檔於設定的資料夾路徑。…(完成)

廖芳儀 Carrie Liao
