Solid Edge 性質格式 – 2022/11/11
11
十一月
2D工程圖的圖框內有許多資訊需要來自模型或是工程圖，主要為了減少手動輸入數值產生的錯誤。
在範本中會先將欲參考的參數透過【性質文字】將資訊呈現在圖框上，

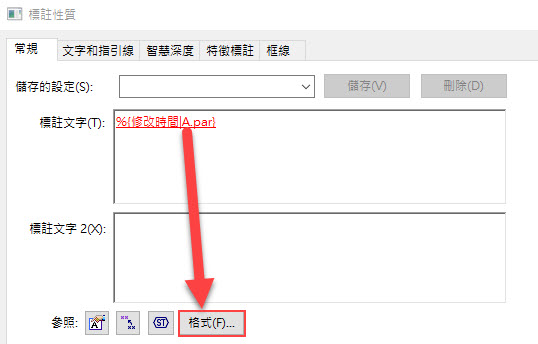

但在使用時有些性質的格式顯示不見得完全符合所需時，此時可以透過「格式」來調整以符合使用者需求。
步驟1 步驟2 步驟3 步驟4

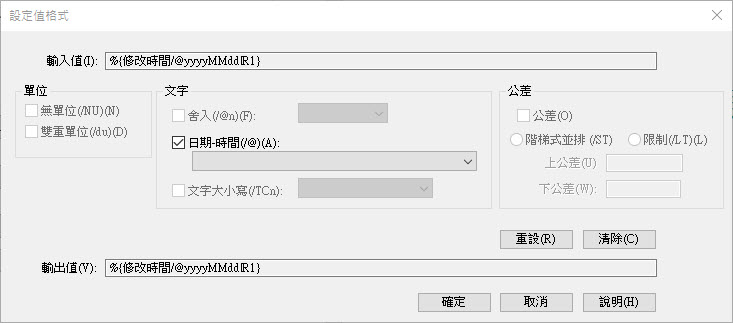

設定值格式可以將格式調整。例如時間類別的屬性性質，可以調整年月日的編排方式。

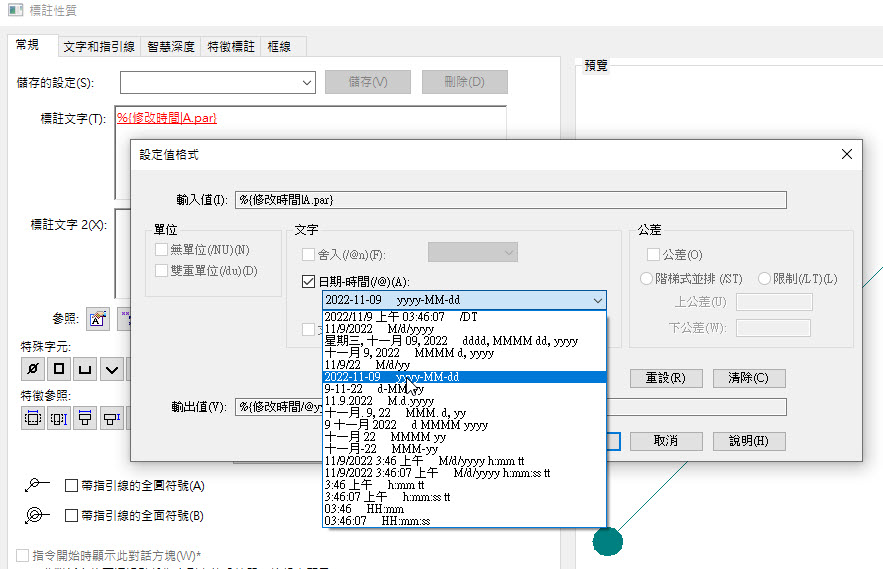

勾選「日期-時間(/@)」後選擇符合想要的格式類型，若選單中沒有完全符合想要的樣式也可以根據規則輸入調整。
在參數中多/@yyyy-MM-dd 格式來決定結果的呈現。
在參數中多/@yyyy-MM-dd 格式來決定結果的呈現。
不同數量的字母組成也會使得顯示結果不同。
例如：MMMM會出現中文的月份，dddd會出現中文的星期幾。
格式可以先任意選擇一項，後根據需求而調整 /@ 到 | 之間的敘述
例如：%{修改時間/@yyyyMMdd|R1}
《y是年，M是月，d是日，h是時，m是分，s是秒，tt是上下午》
不同類型的性質也有不同的格式可以選擇調整，有的可以控制「單位」、「文字」的小數點位數和文字的大小寫、
增加「公差」的顯示…等等。
補充：
模型屬性的【建立時間】是根據檔案創建的時間為主，但若檔案有複製貼上到新的位置時，
新位置的檔案中建立時間也會更新。
若要避免此這個問題必須要透過檔案管理的系統（Teamcenter），才能完全避免這樣的問題產生。
模型屬性的【修改時間】是根據上一次存檔時的時間而變，僅記錄上一次的變更。
例如：MMMM會出現中文的月份，dddd會出現中文的星期幾。
格式可以先任意選擇一項，後根據需求而調整 /@ 到 | 之間的敘述
例如：%{修改時間/@yyyyMMdd|R1}
《y是年，M是月，d是日，h是時，m是分，s是秒，tt是上下午》
不同類型的性質也有不同的格式可以選擇調整，有的可以控制「單位」、「文字」的小數點位數和文字的大小寫、
增加「公差」的顯示…等等。
補充：
模型屬性的【建立時間】是根據檔案創建的時間為主，但若檔案有複製貼上到新的位置時，
新位置的檔案中建立時間也會更新。
若要避免此這個問題必須要透過檔案管理的系統（Teamcenter），才能完全避免這樣的問題產生。
模型屬性的【修改時間】是根據上一次存檔時的時間而變，僅記錄上一次的變更。
蔡義智 Ian Tsai
