Solid Edge – 手動切換不同圖紙比例 – 2020/05/22

22
五月
Posted by Monica
Category:
無迴響

當工程圖中放置2個(含)以上不同比例的零件時，會發現若有在圖框內建立圖紙比例性質時，將以 ”第一個” 零件比例為主，此時可以手動方式修改為所需的零件視圖。

步驟1 步驟2 步驟3 步驟4

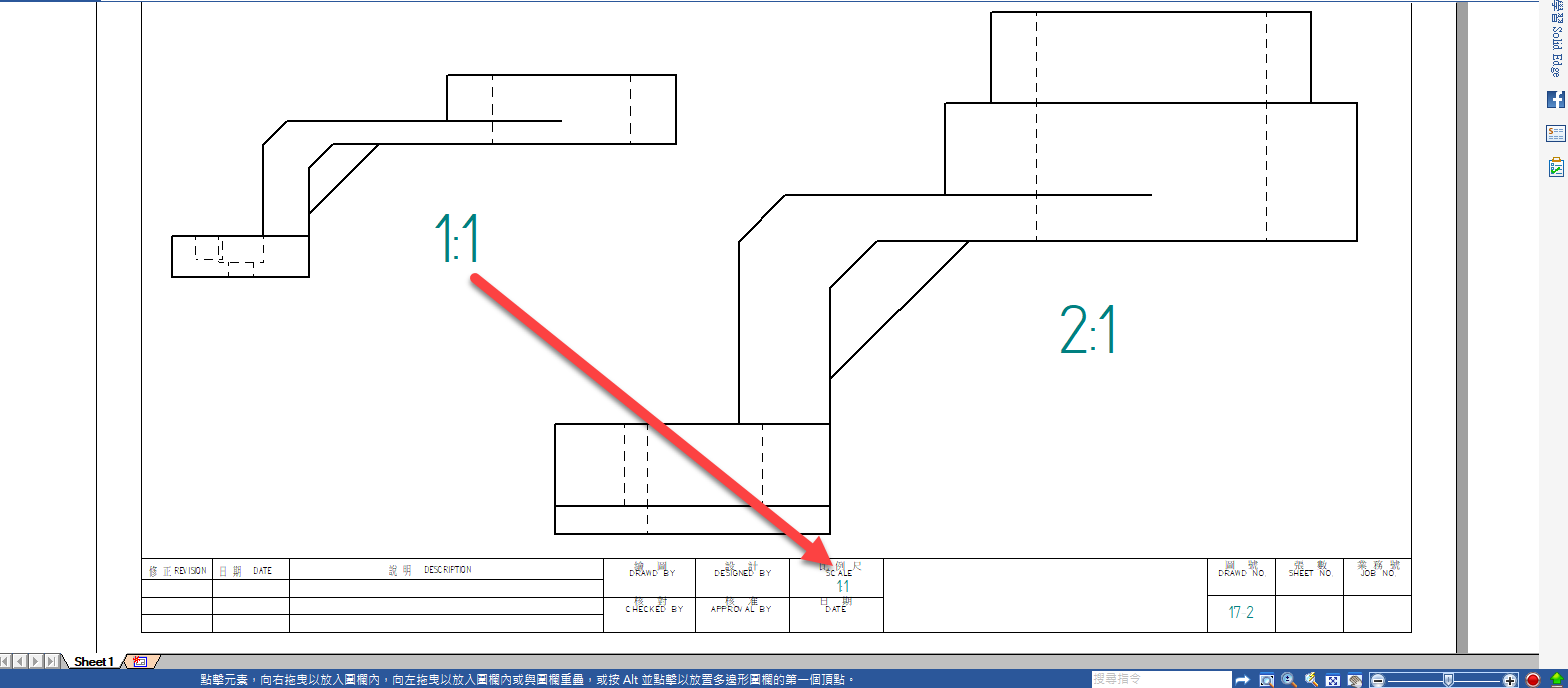

可以發現目前圖框內的圖紙比例是帶入第一個零件。

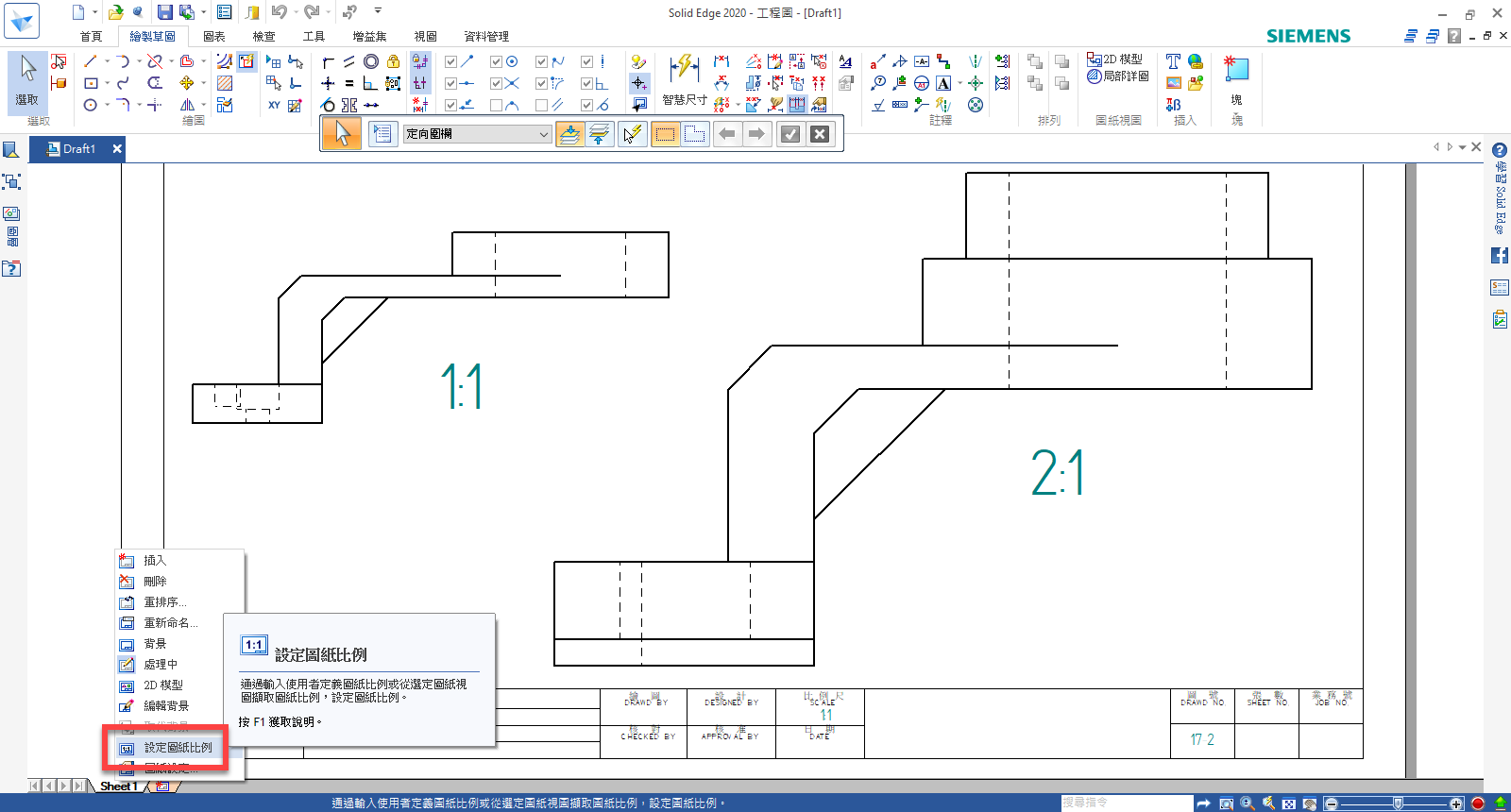

要變更不同零件視圖的比例時，可至左下角分頁按【右鍵】，選擇【設定圖紙比例】。

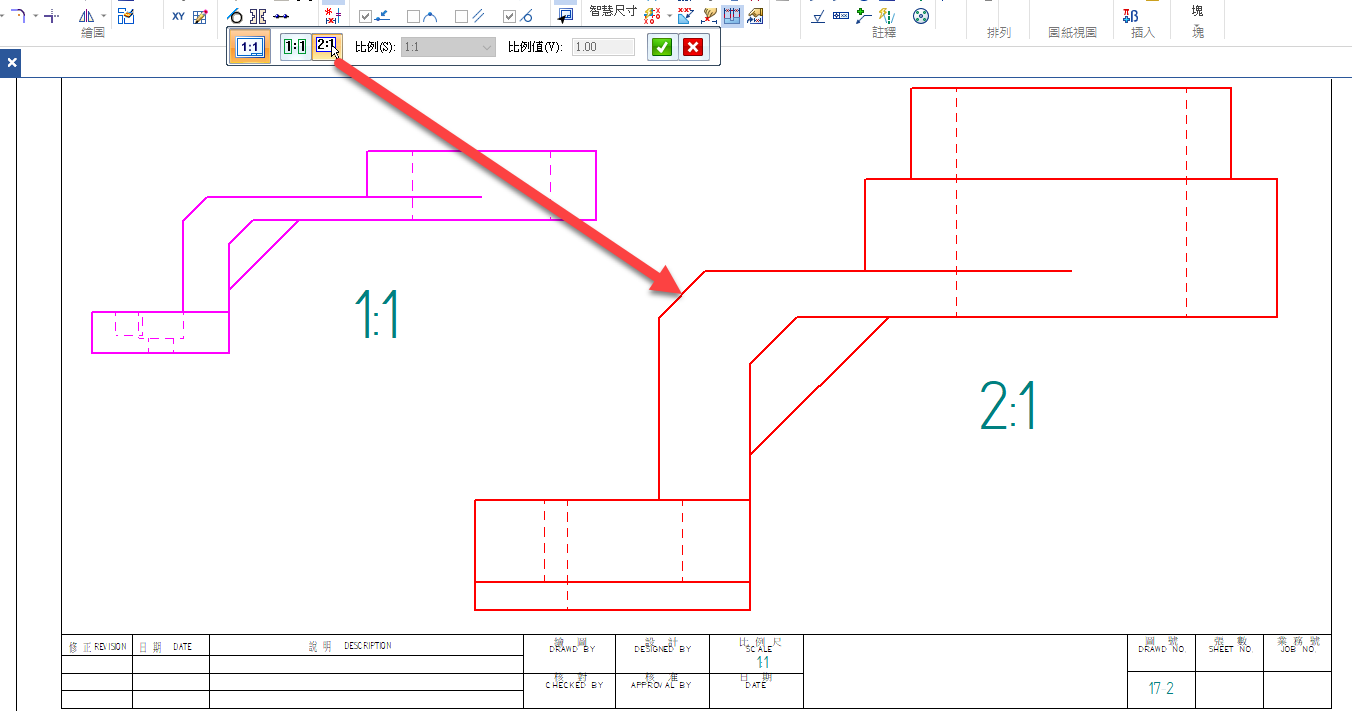

目前參照的零件視圖會顯示為桃紅色，左鍵點選要變更的零件視圖，按確定。

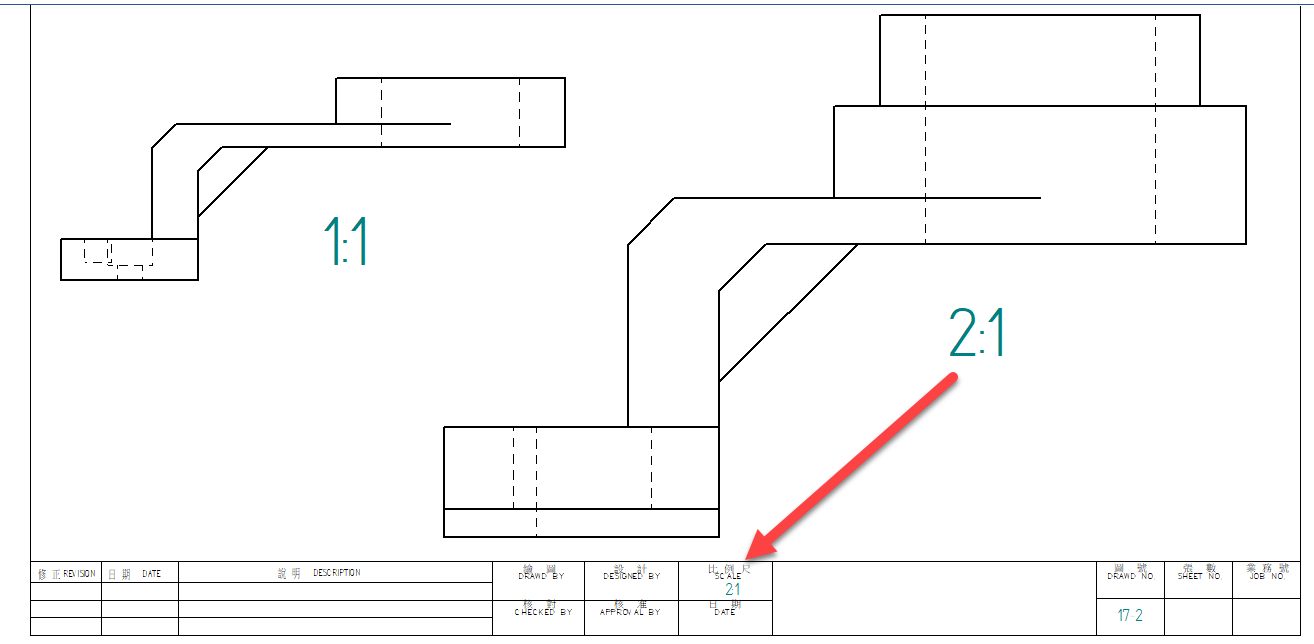

完成變更。

廖芳儀 Carrie
