Solid Edge 指派捕捉組立關係 – 2022/03/25

三月

Posted by Monica

Category:

對於常用的零件往往組立關係是相同的，而在Solid Edge您可以在零件中指派捕捉組立關係，這功能可以讓您預設好零件的組立關係，當您將零件置入組立件時即會自動執行相應的組立關係指令。

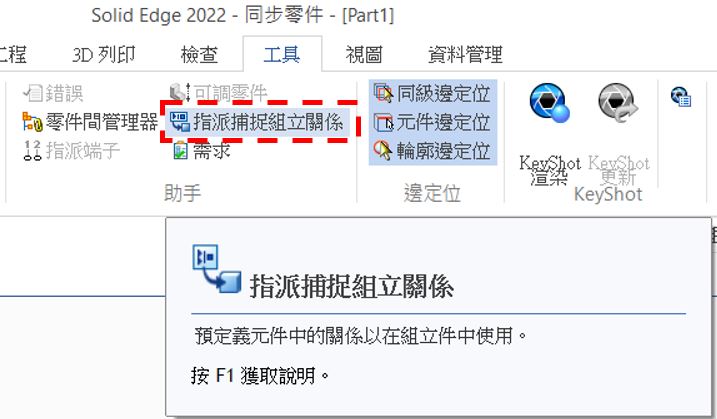

在零件檔使用工具標籤 → 助手群組 → 曲線清單 →指派捕捉組立關係指令。

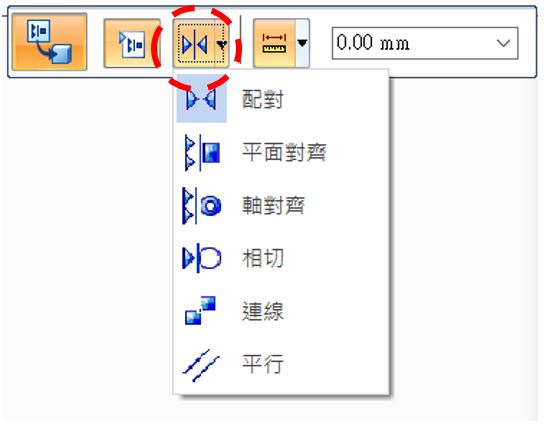

接著，選擇您需要的組立關係。

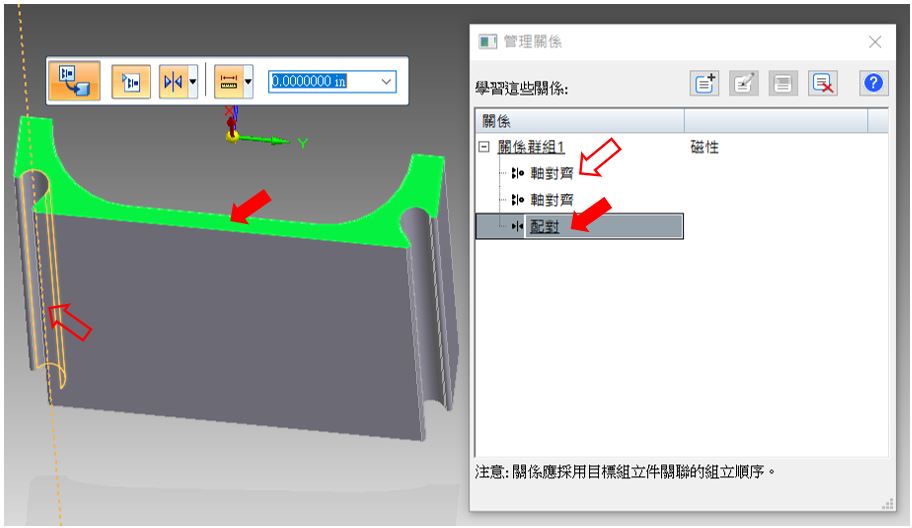

並點選零件上對應的幾何。

按右鍵完成設定後，請記得儲存檔案。

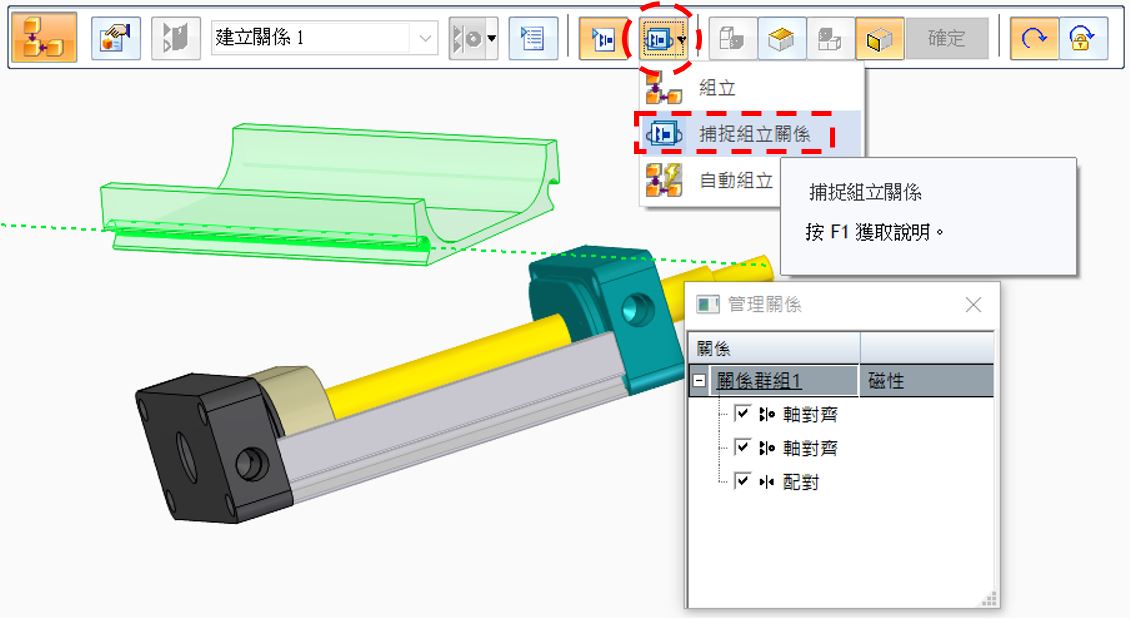

在組立件帶入設定好的零件時，就可以在指令列上選擇捕捉組立關係，而在管理關係的視窗內，可以勾選想組立的關係。

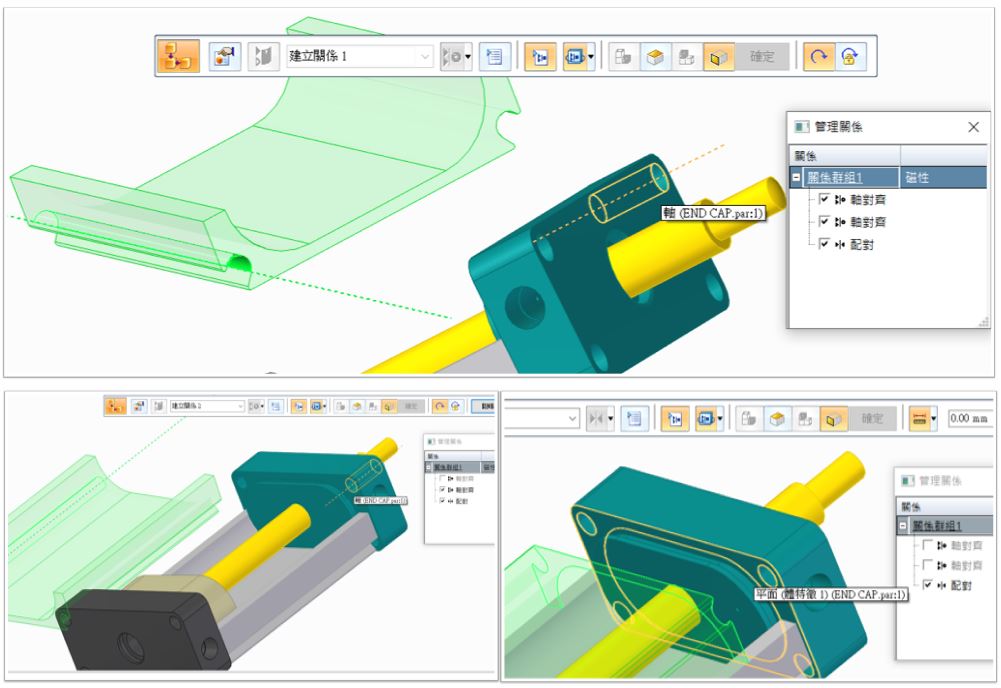

接著依序組裝設定好的組立關係，每組裝好一個關係，管理關係視窗內會取消勾選以組裝的關係。

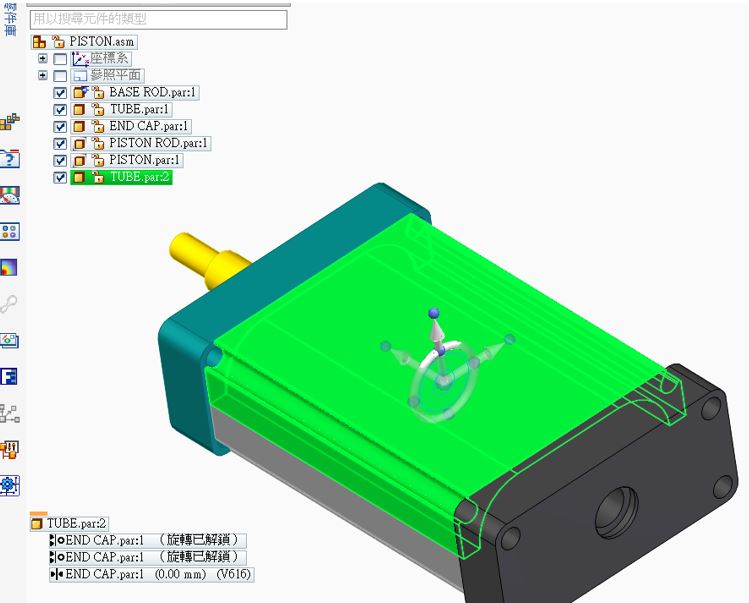

完成後，即可看到零件的組立關係已完成。

許宏安 Angelo Hsu
