Solid Edge 放置零件自動擷取組立關係 – 2024/02/02

二月

Posted by Monica

Category:

Solid Edge 放置零件自動擷取組立關係流程，當製圖者將零件帶入組立環境中進行組立時，

新零件會自動擷取組立關係Solid Edge會智慧記錄當前零件的組立紀錄，

當帶入下一個相同的零件時，可以不需要下組立關係指令，直接點選對應的面或軸即可，

設定此選項即可以讓製圖者加速作業時間。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

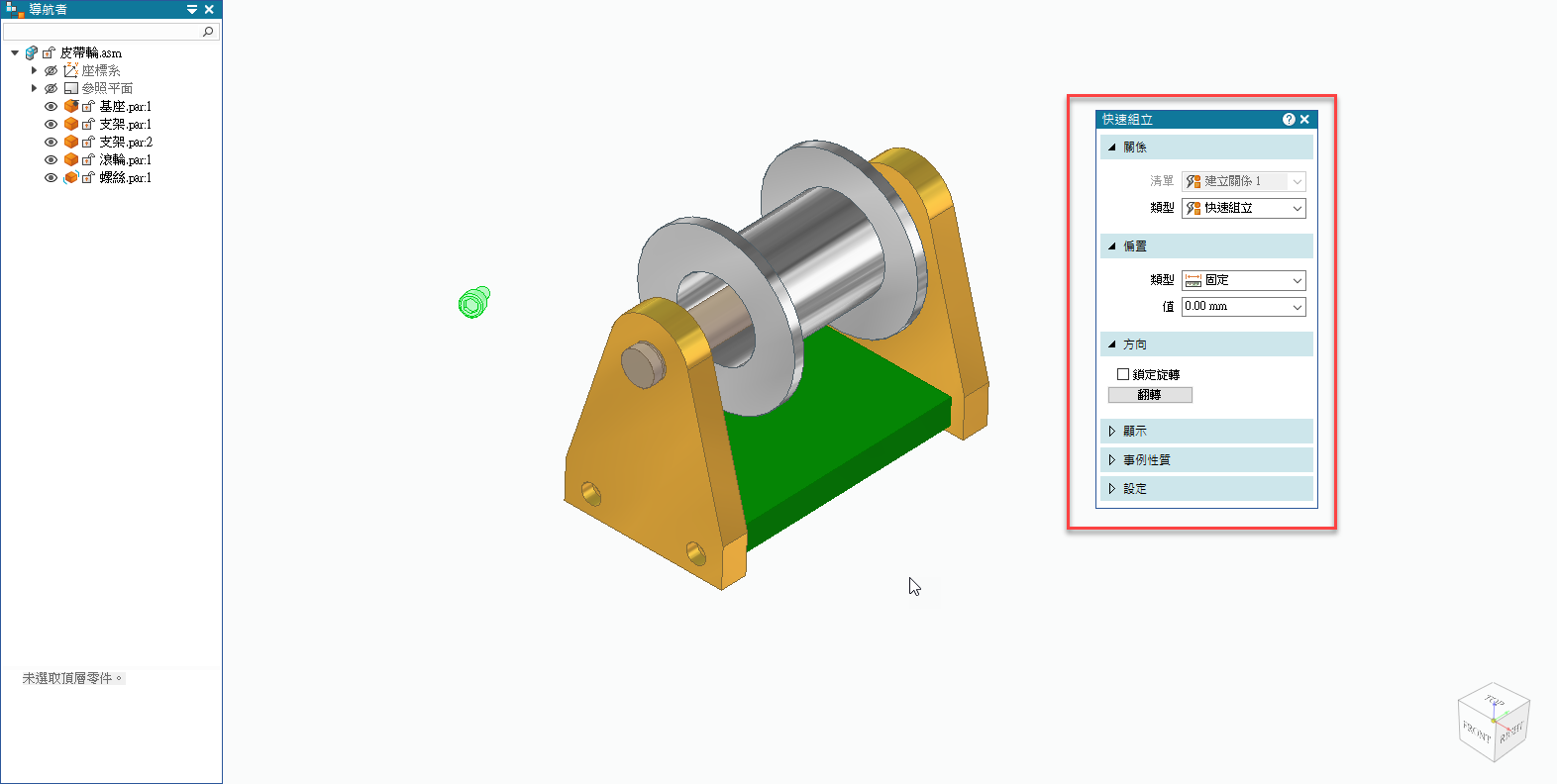

進行組立時，將新的零件帶入快速組立的指令。

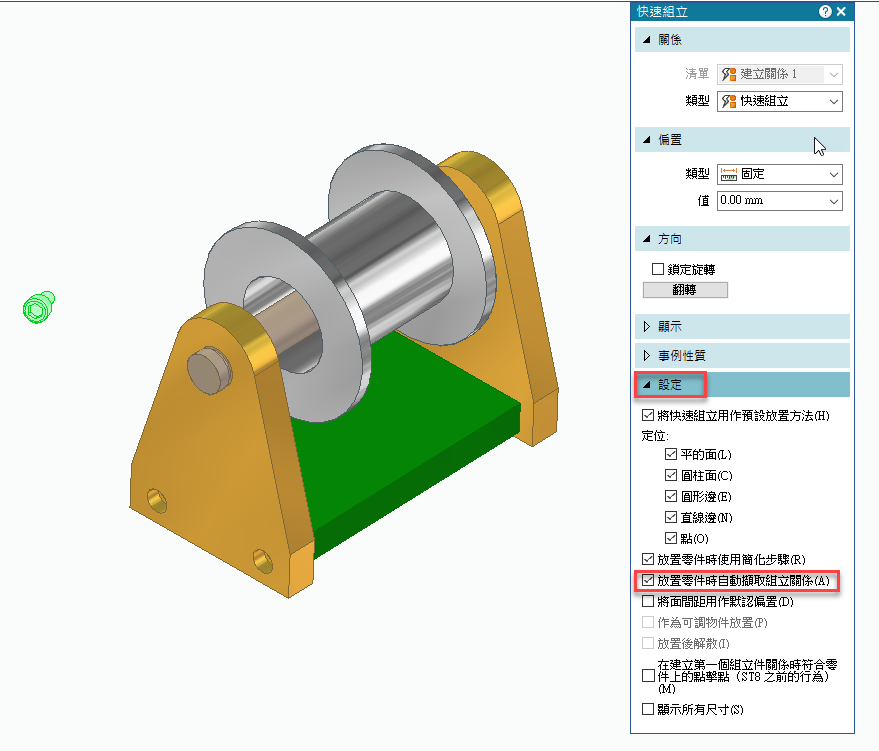

在『設定』中將『放置零件時自動擷取組立關係』的功能打開。

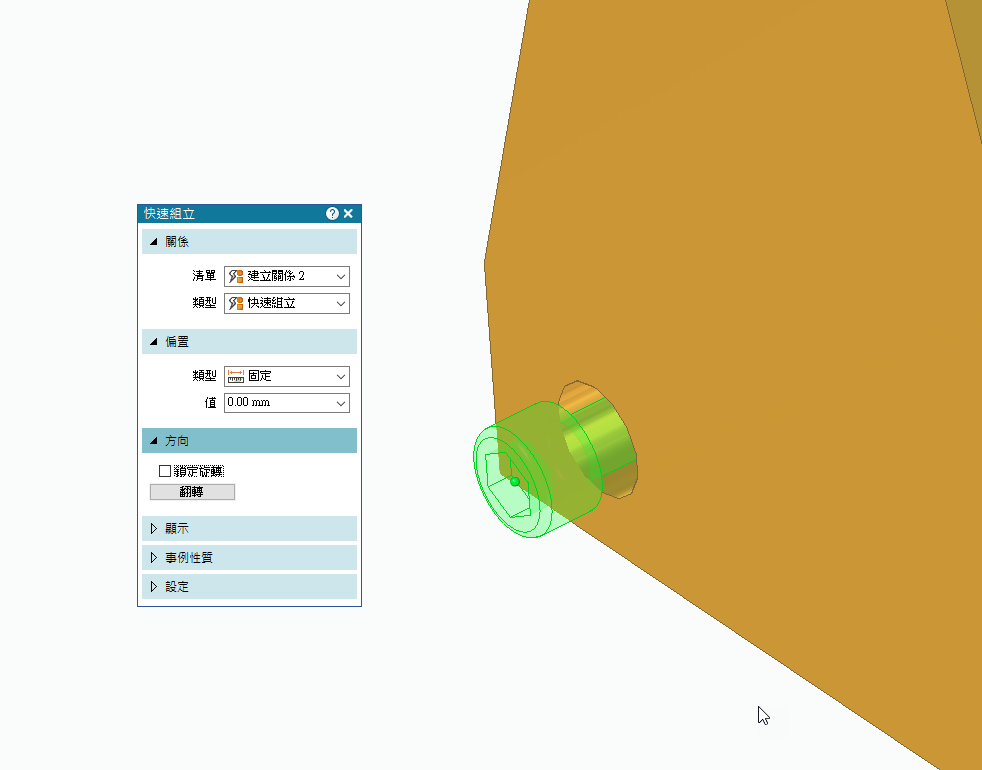

打開此功能後，可以開始進行組立，軟體即會自動記錄組立關係。

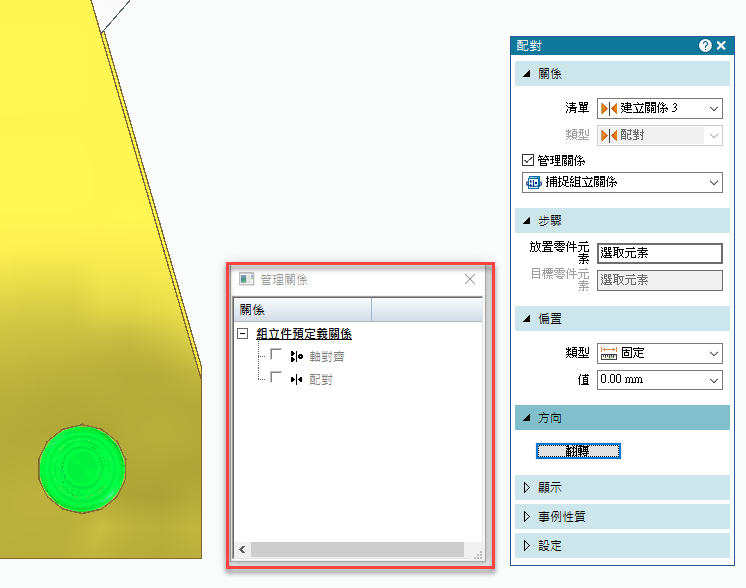

組立完成後再帶入相同的零件，這時會跳出『管理關係』的視窗，顯示此前零件的組立關係。

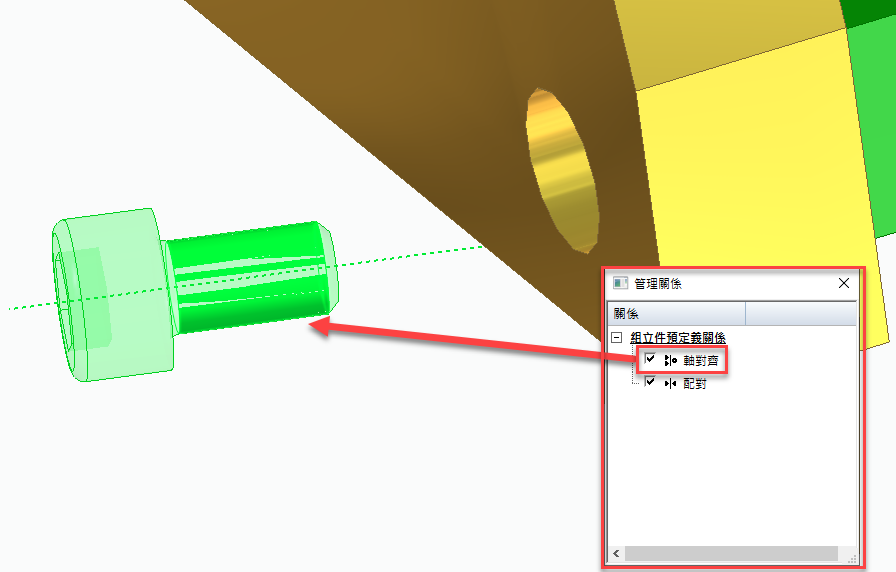

此時不需要再重新給予組立指令，只需要跟著『管理關係』步驟，點選相對應的軸或面即可，對應正確打勾即會消失。

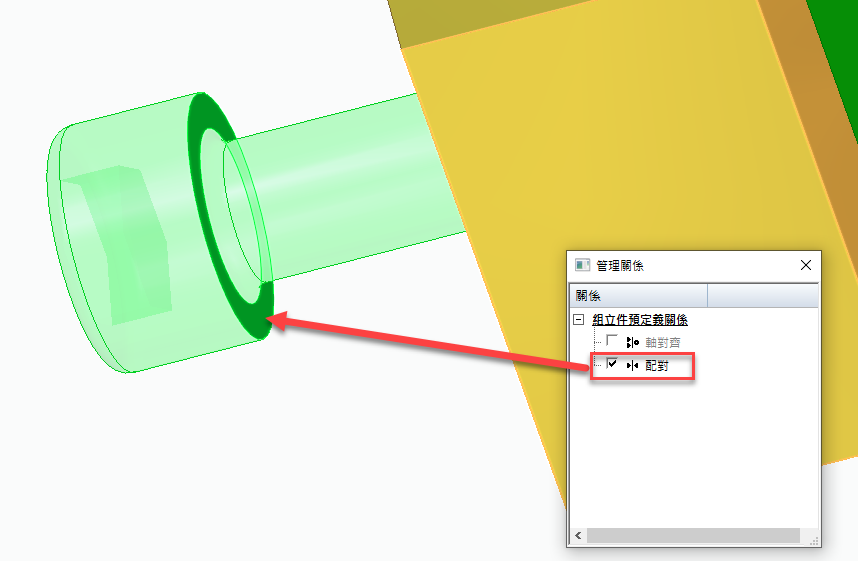

軸對齊配對完成後，會自動亮顯下一個要配對的面，即可以進行配對。

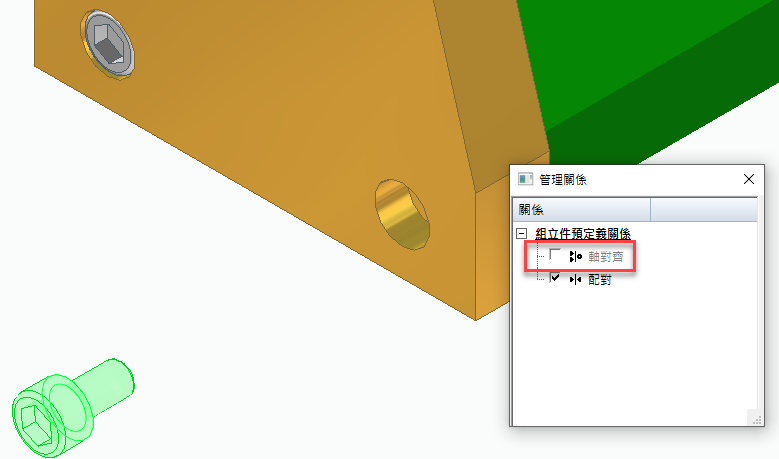

完成後如下圖，當『組立件預定義關係』無需要組裝條件時，代表組立完成。
