Solid Edge 文件名公式 – 2017/10/03

十月

Posted by Monica

Category:

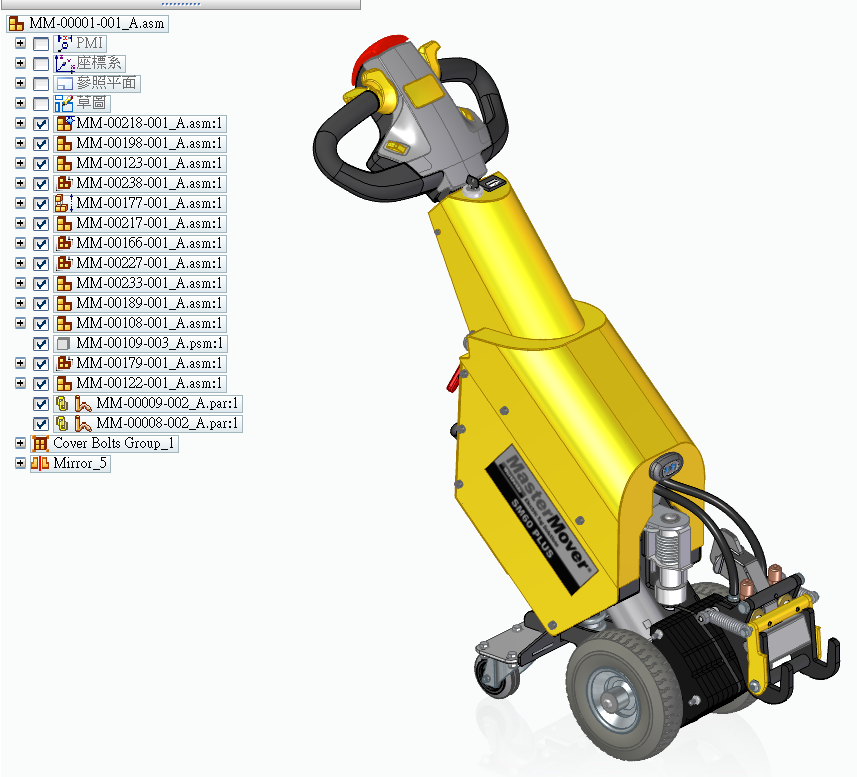

一般在建置設備組立時，通常以“文件名“當作“檔名“以方便後續作業，但對於使用者來說，單以文件名的呈現卻無法快速聯想到模型，或是無法單從文件名中得到更多其他資訊，如:作者、版本號等等。

Solid Edge有一方式可增加辨識度, 也可以為將來的檔案管理做鋪墊，作法如下:

步驟1 步驟2 步驟3

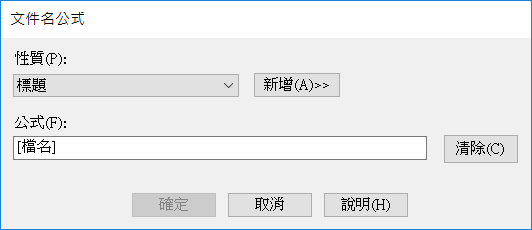

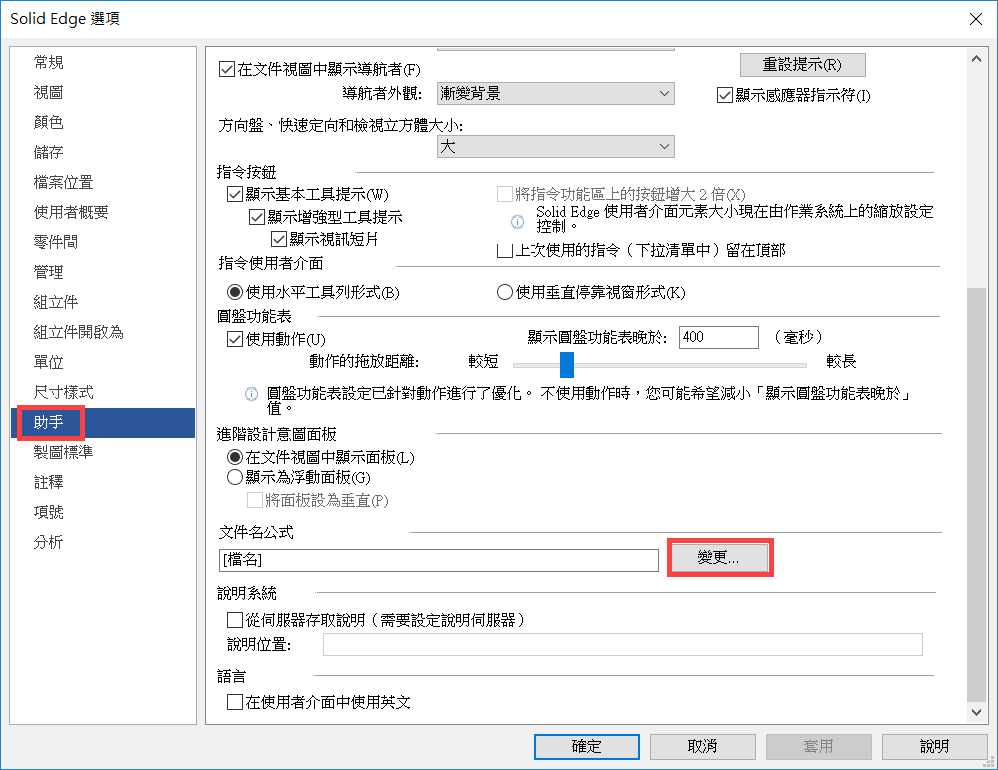

首先，於「應用程式按鈕」-「設定」-「選項」中，點選「助手」，即可在「文件名公式」中進行修改設定，預設僅以檔名呈現，點選「變更」按鈕即可進入文件名公式對話框。

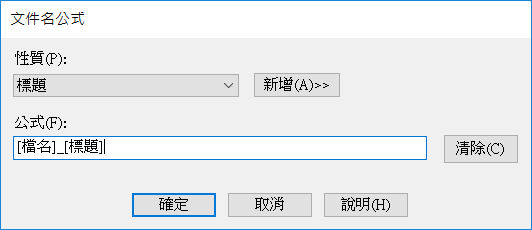

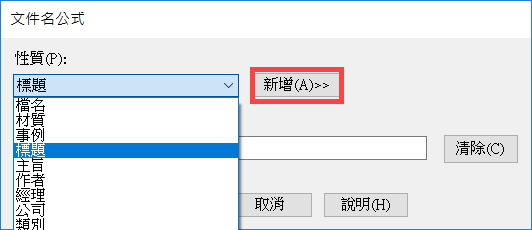

可於下拉視窗中選取所需性質後，點選「新增」按鈕以加入公式中。

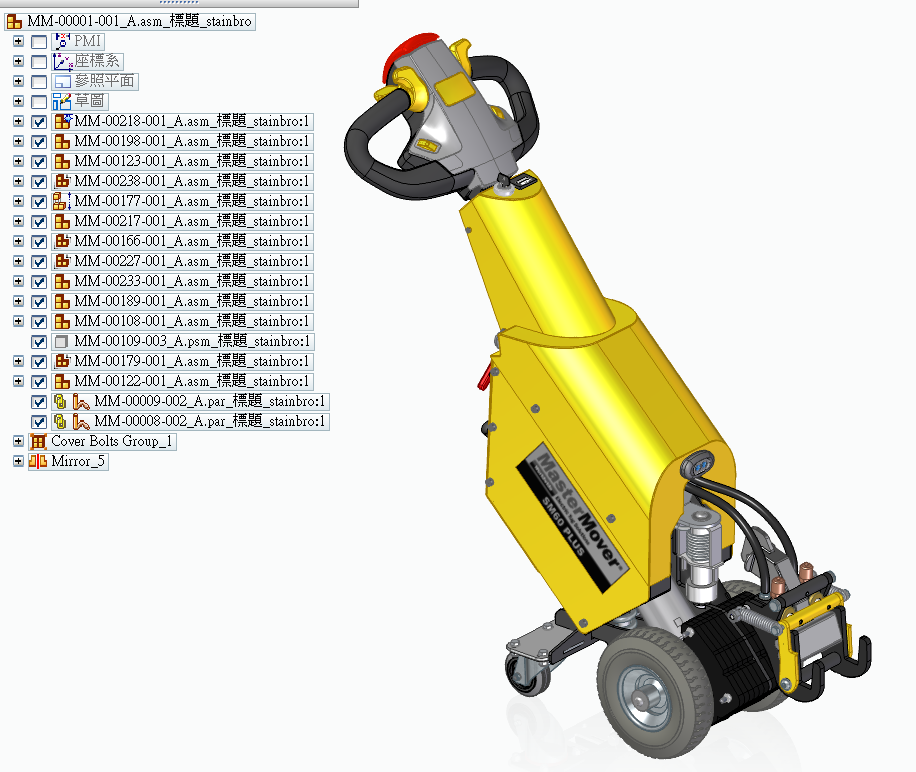

即可在導航者中呈現依使用者需求的設定，或是複合多種性質做顯示，方便使用者辨識。(完)
※ 註釋: 文件名公式僅改變導航者中的顯示，並不影響存檔時的檔名。

王子厚 Tim
