Solid Edge – 文字帶入變數 – 2024/10/04

十月

Posted by Monica

Category:

Solid Edge 順序建模中可將變數表數值加入文字內，利用變數值創建出所需的變數特徵，以達到作業需求。

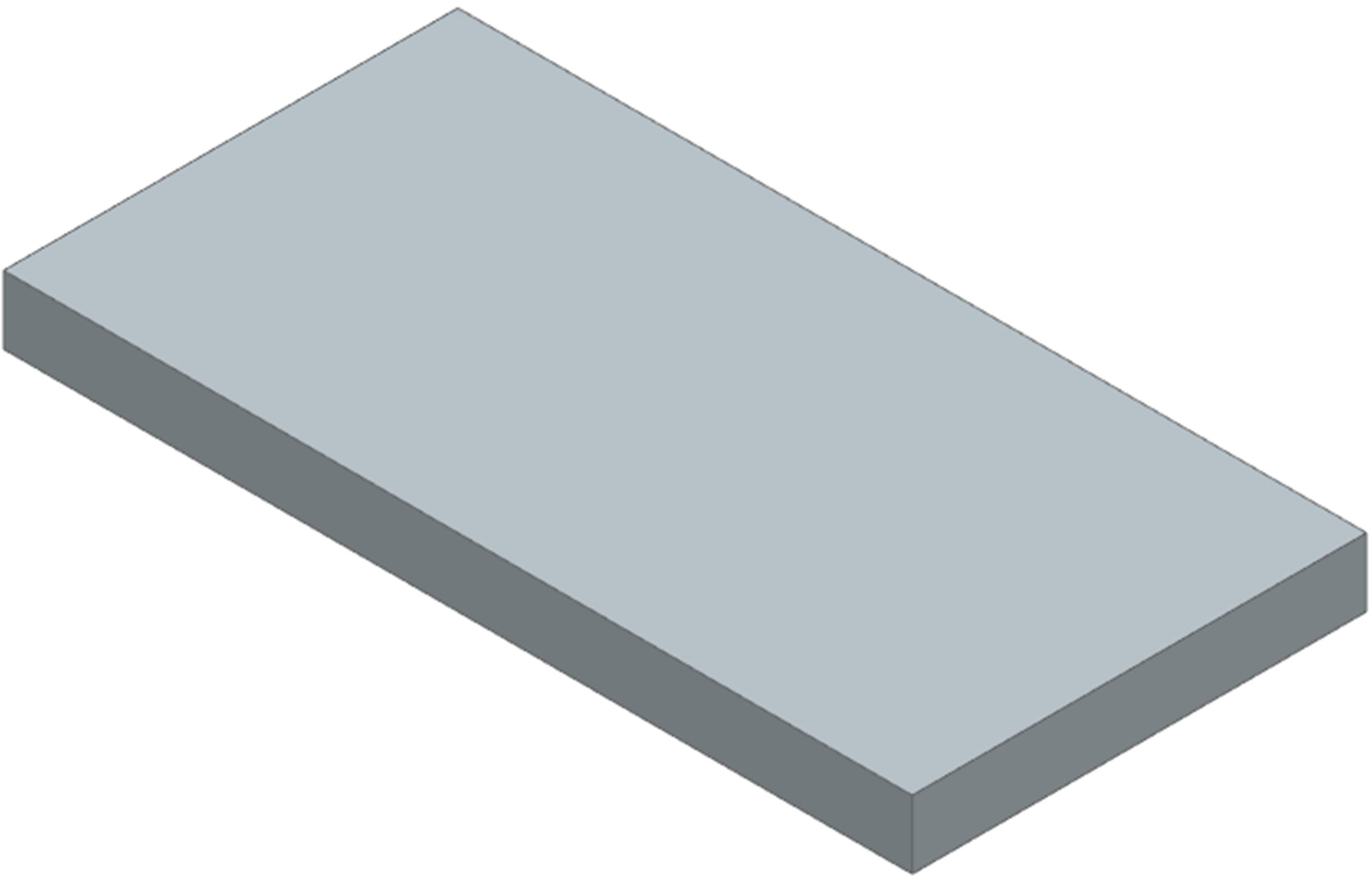

首先繪製一個模型。

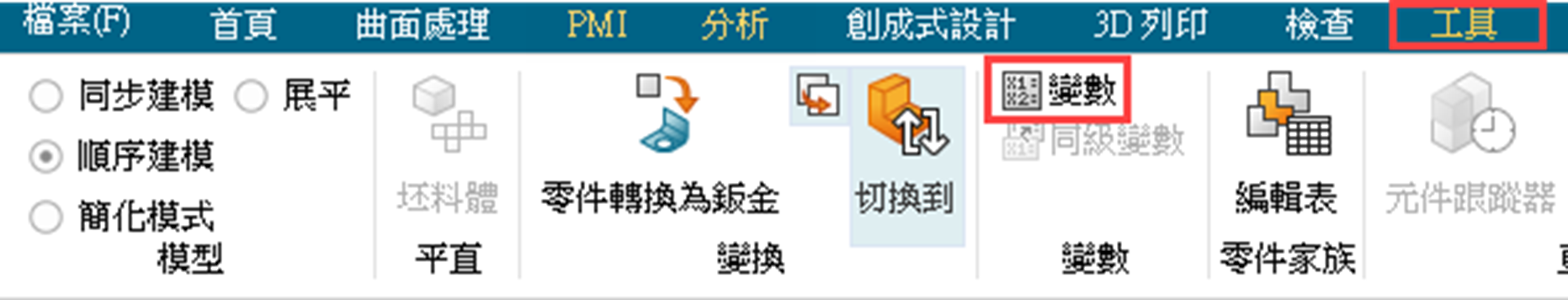

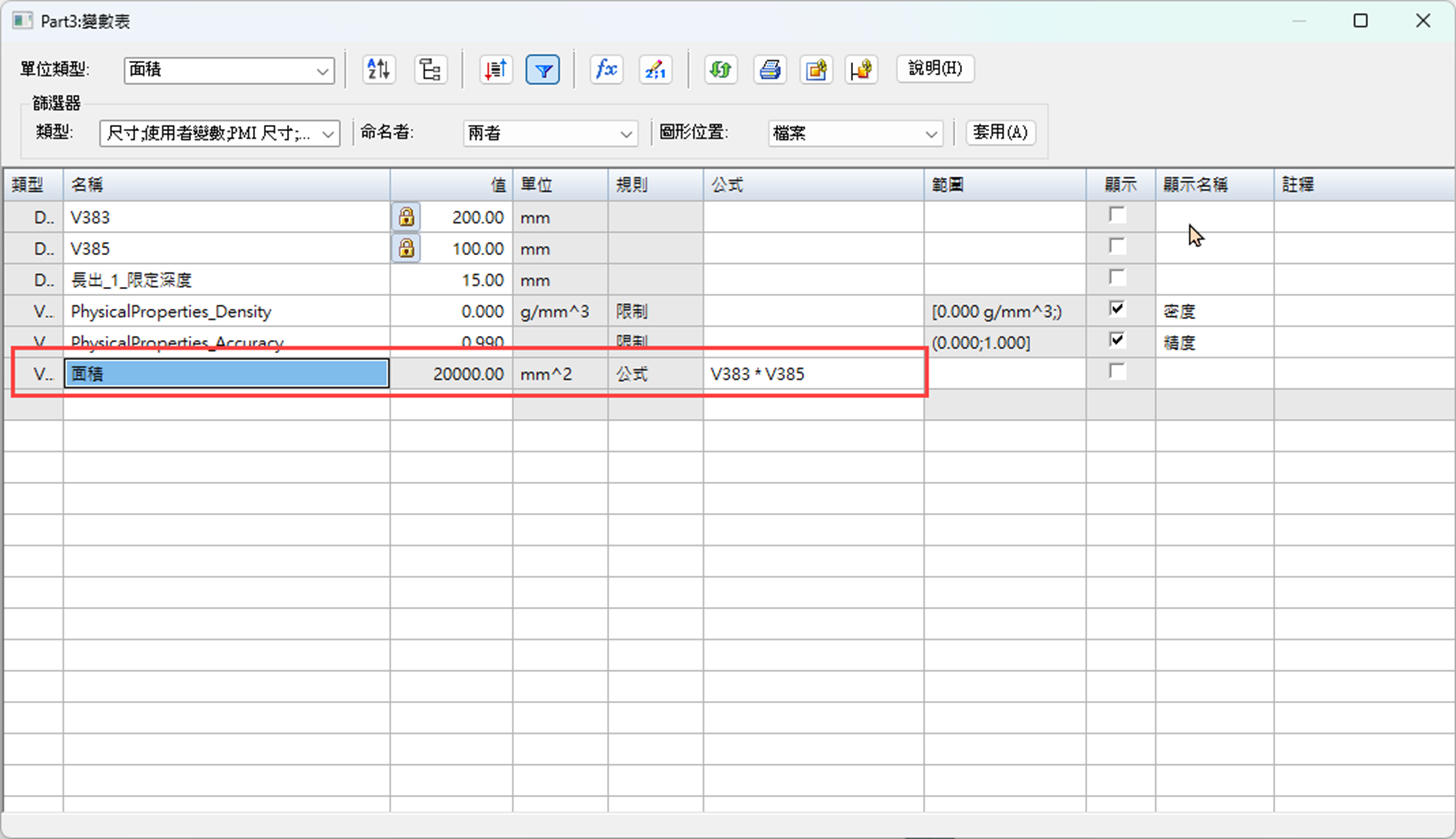

接著至「順序建模」，選擇「工具」>「變數」在空白格新建所需「變數名稱」及打入「公式」，如下圖。

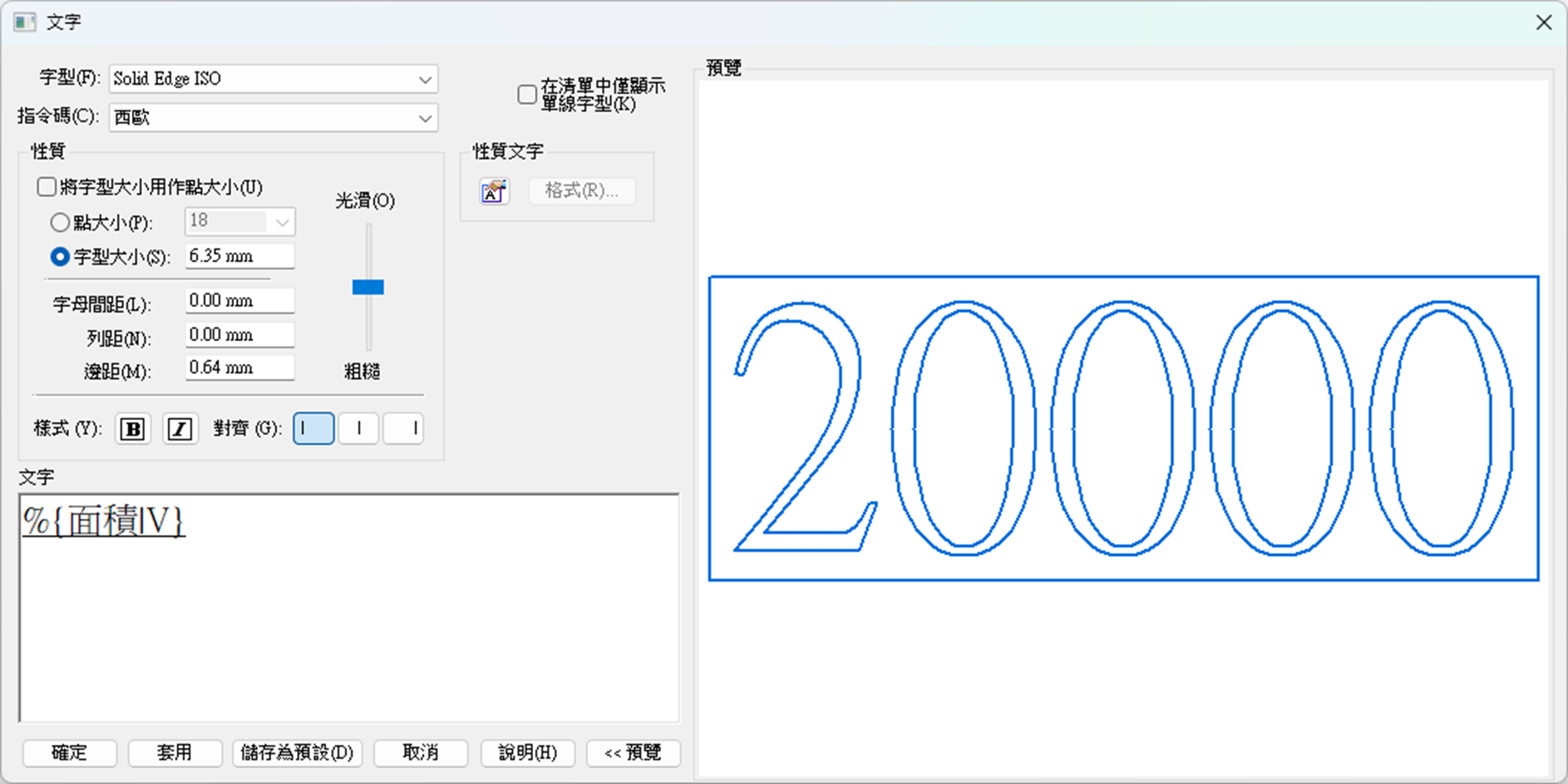

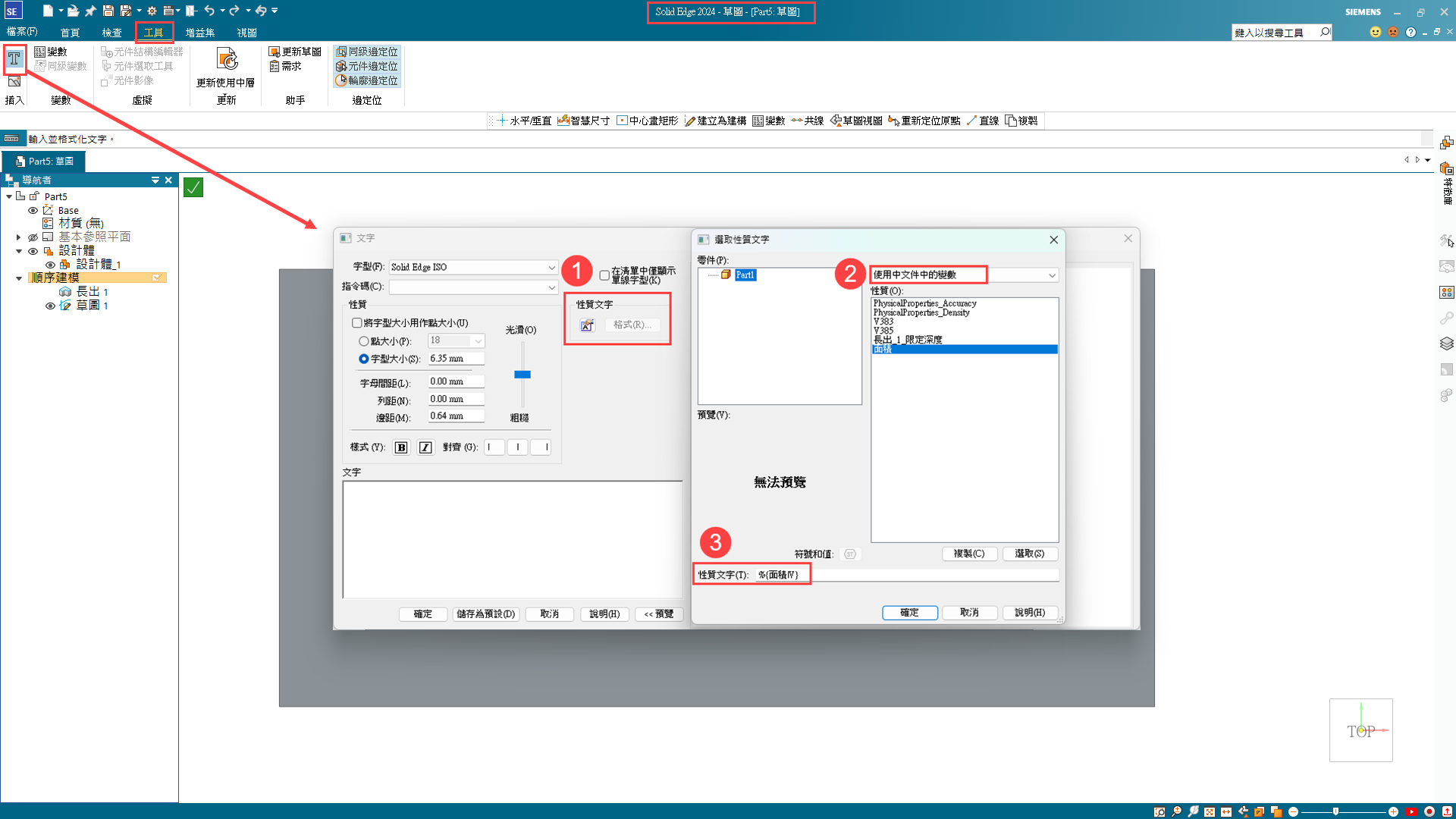

完成後，即可於「草圖」內「工具」新增「文字輪廓」，點選「性質」選擇「使用中文件中的變數」，即可插入變數值。

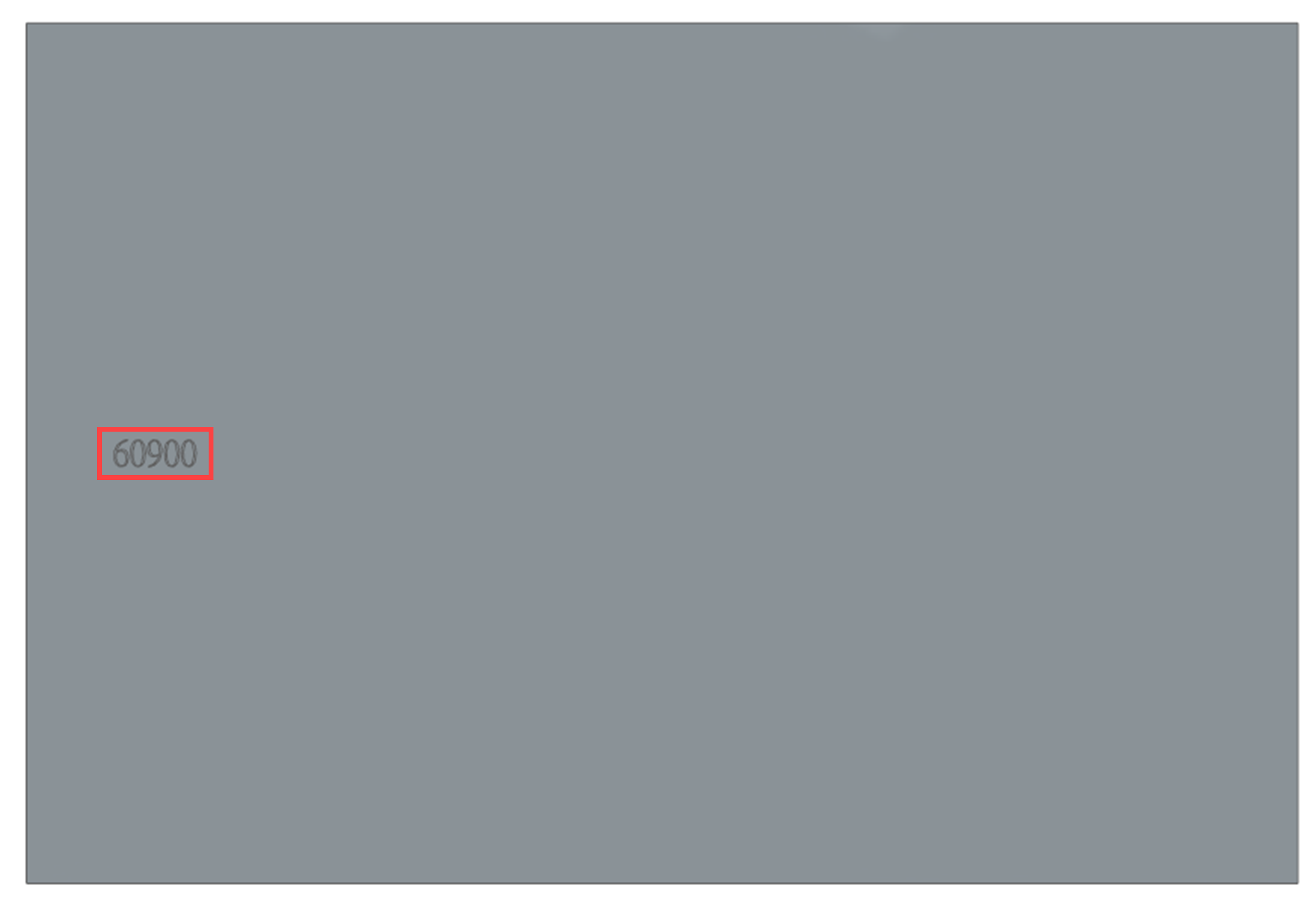

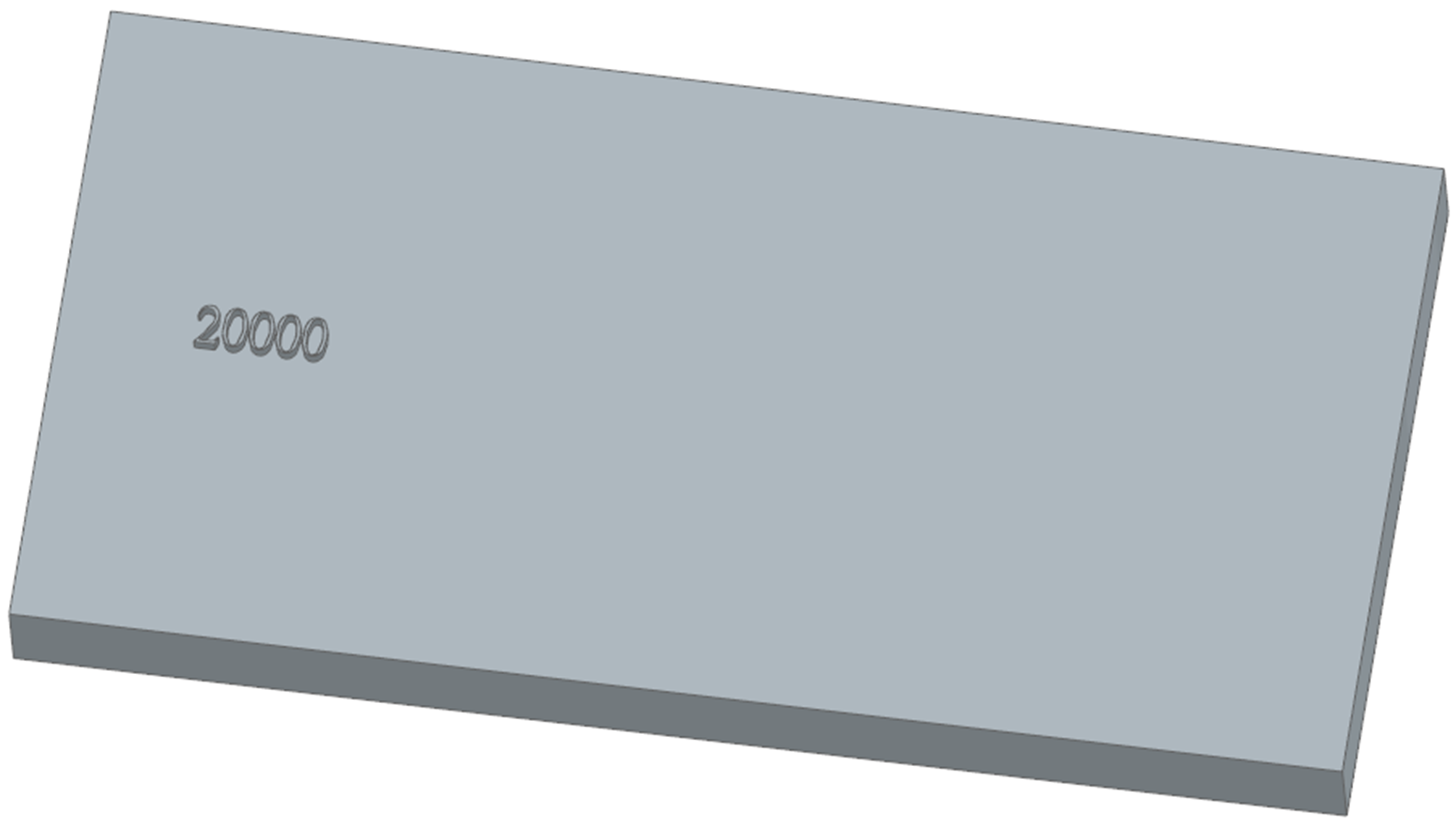

定位好文字後，做出特徵文字，即可完成變數特徵。...(完成)

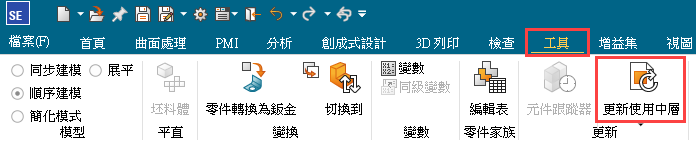

當公式內參照的數值變更時，按下「工具」內「更新使用中層」即可更新，而變數特徵也會同步更新。。

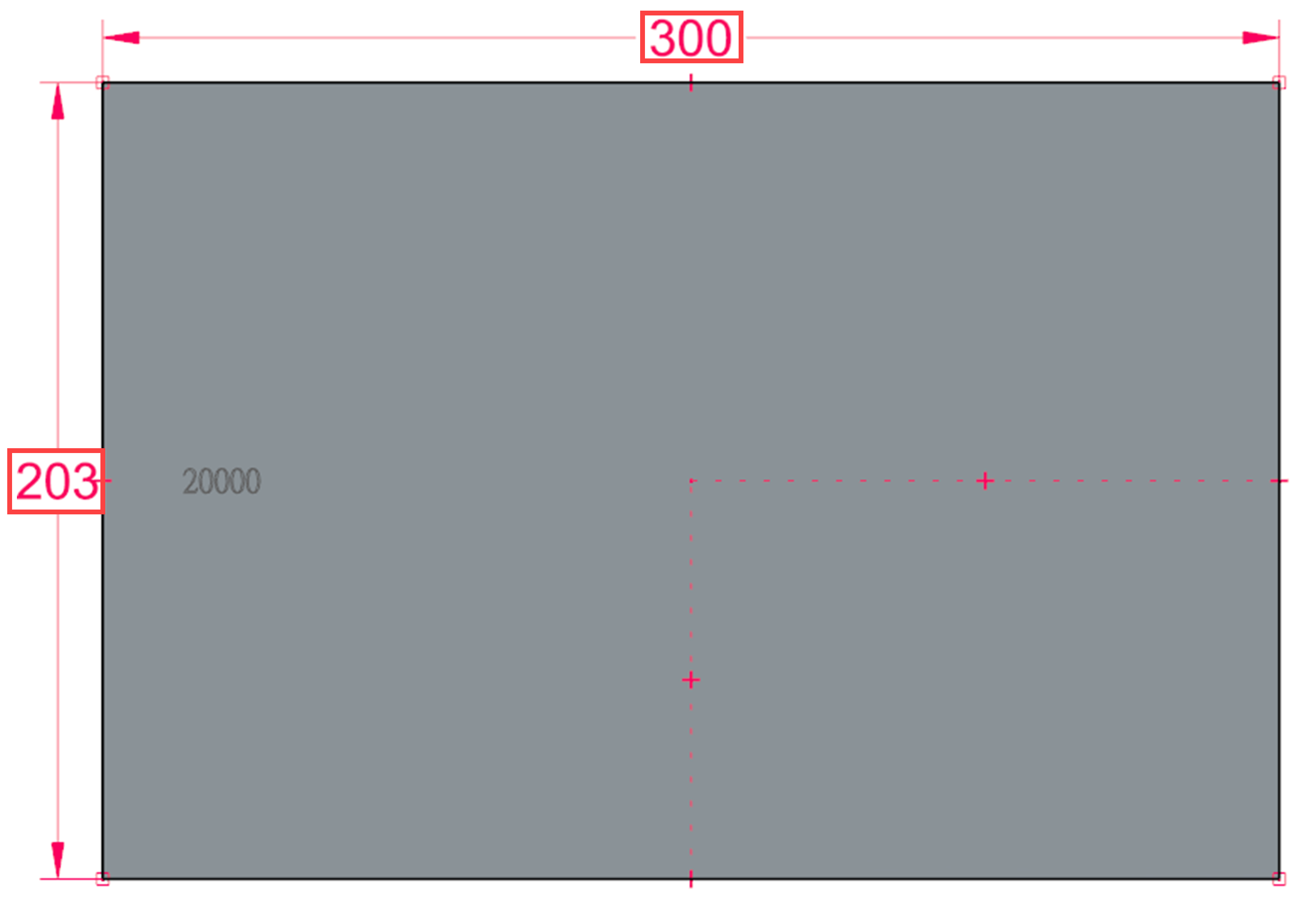

更新參照數值

變數特徵更新
