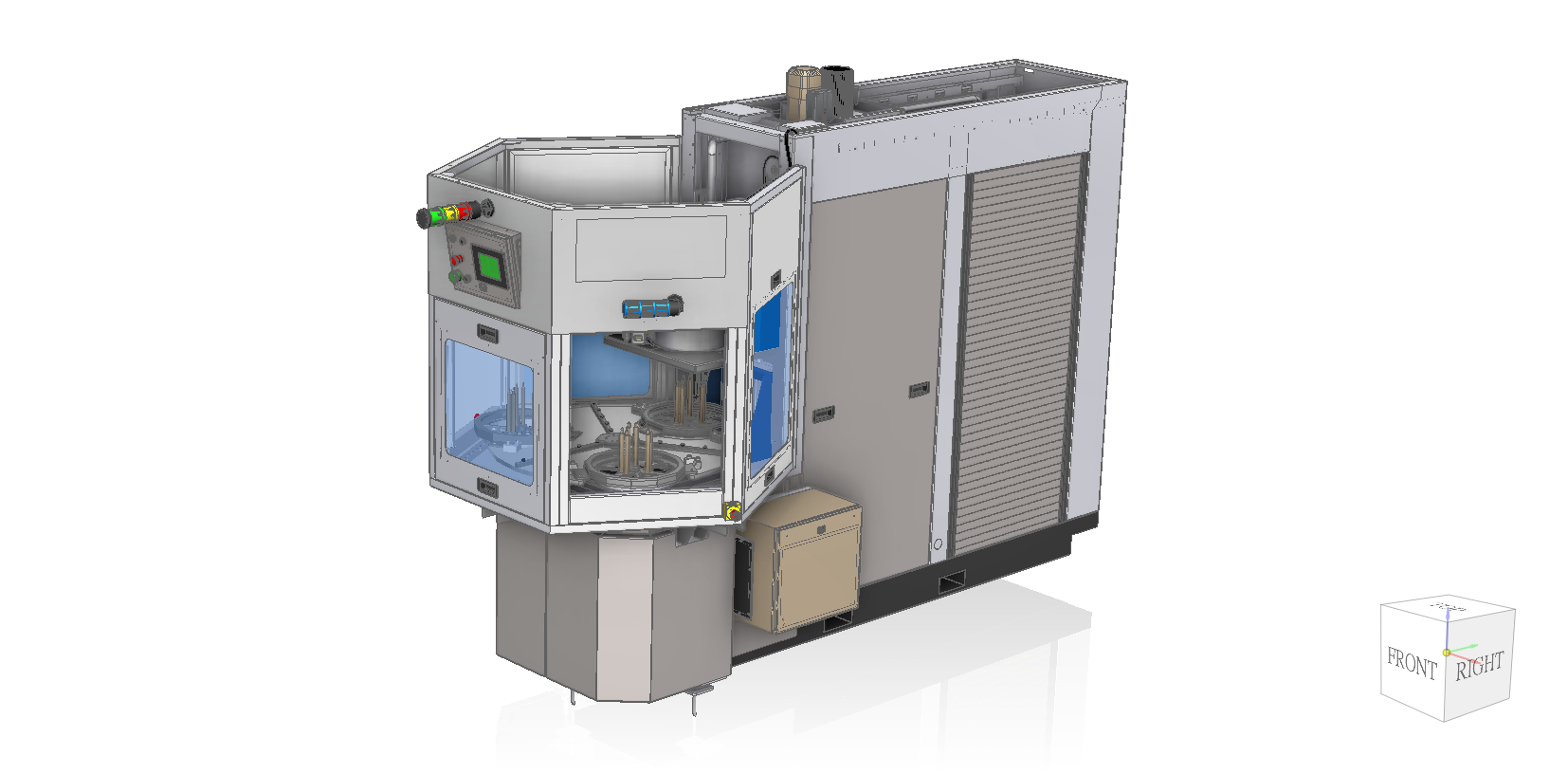

繪製大型組立件時，可以透過「新建視窗」指令，將畫面同時呈現多視角顯示，方便設計人員辨識及操作，減少畫面旋轉及移動。

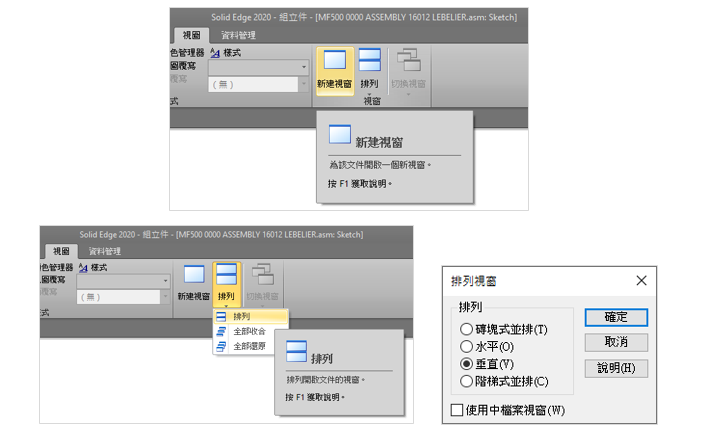

首先，開啟組立件後點選視圖分頁中的 "新建視窗"，接著點選 "排列"，可依需求選擇 "垂直" 並確定。

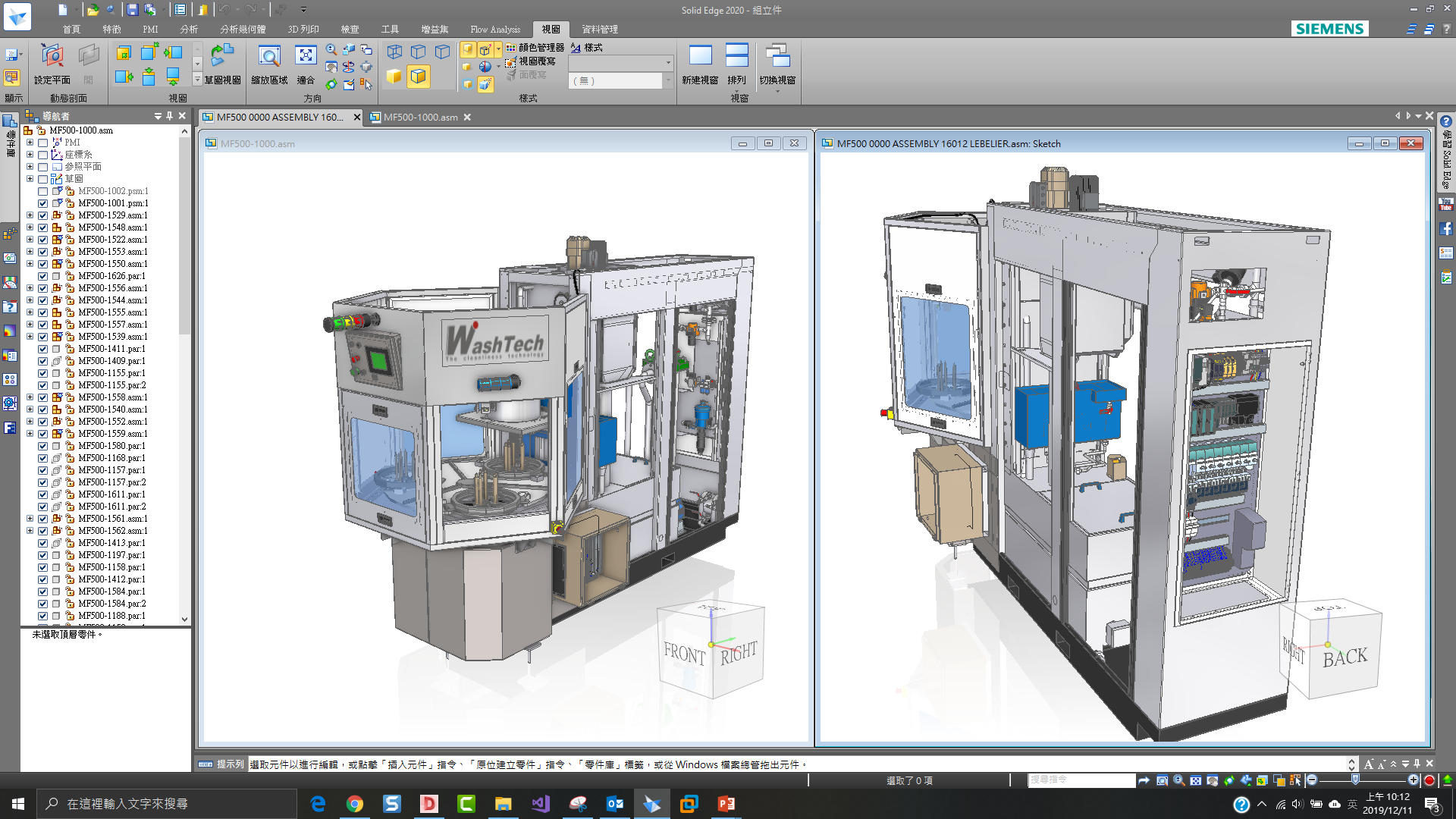

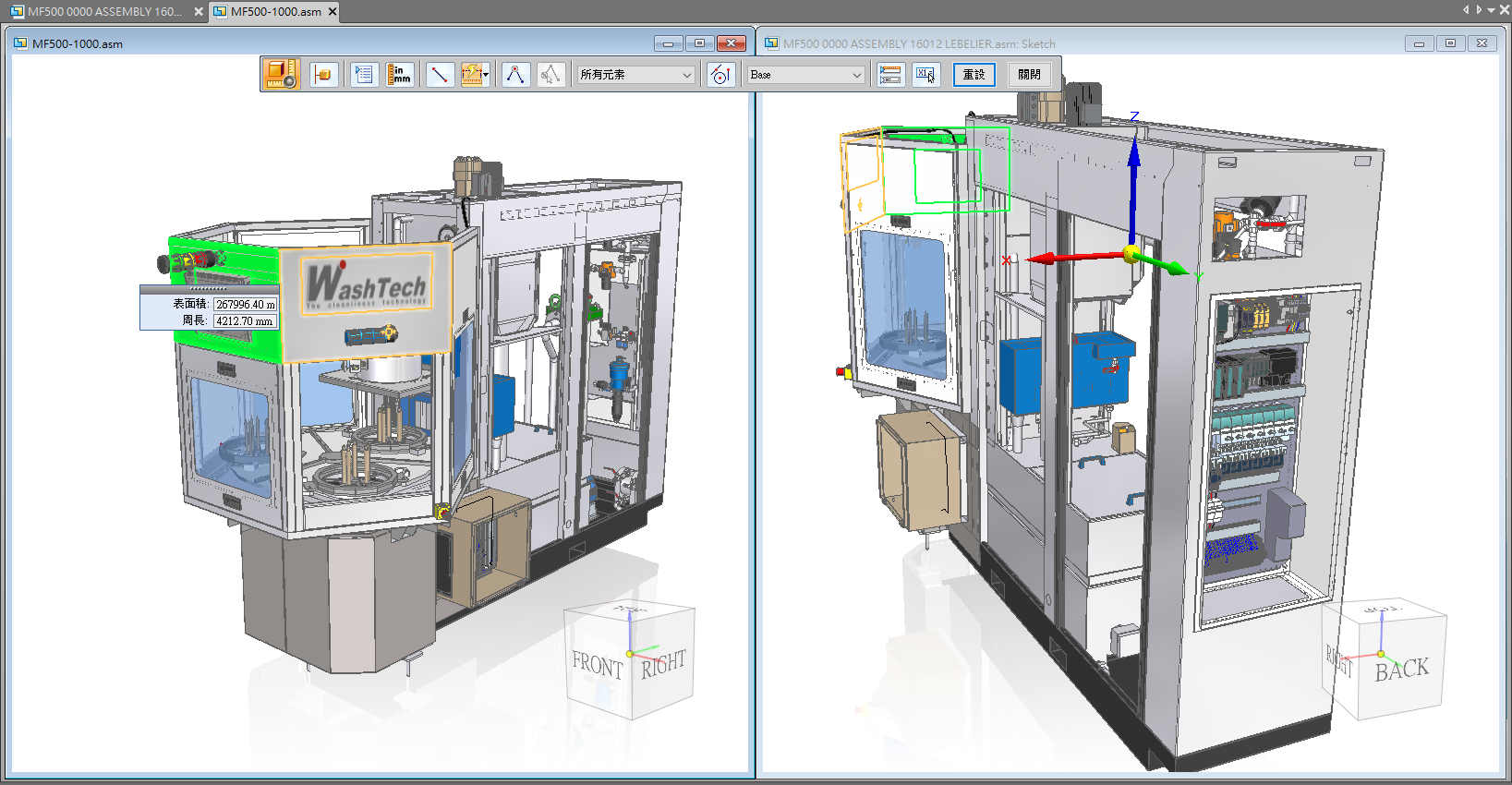

完成後像下圖所顯示，可旋轉至不同視角呈現，但仍是連動的; 於左邊視窗中選取任一零件，右邊視窗中也會同步亮顯。

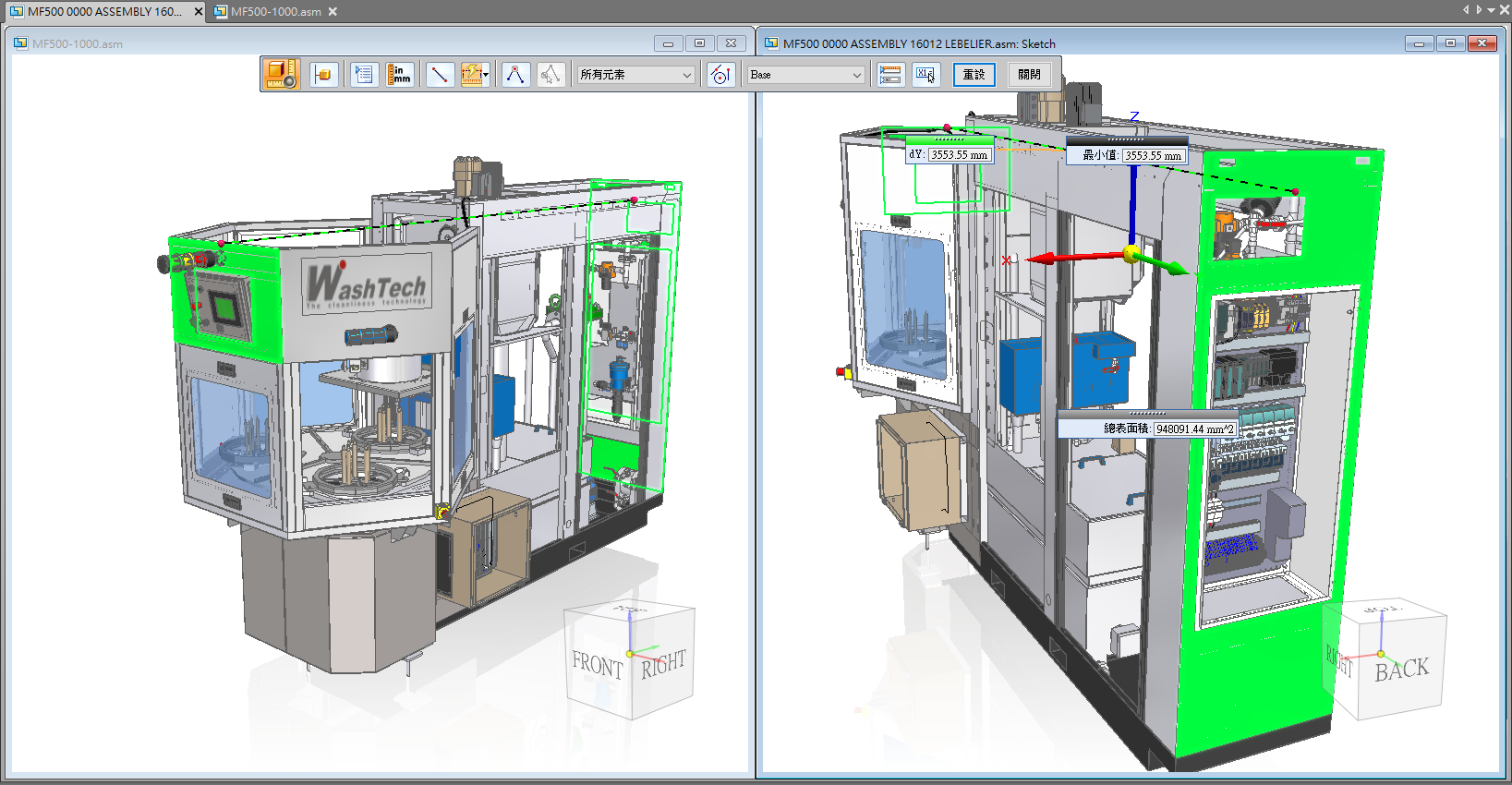

亦可搭配測量指令做應用，先點選左邊視窗中的一個面，接著直接點選右邊視窗中的另一個面，同樣可以量測出尺寸，且完全不需要旋轉模型。...(完成)

王子厚 Tim
