Solid Edge 有色剖切面 – 2023/08/10

10
八月
Posted by Monica
Category:
無迴響

Solid Edge 2023 允許使用顏色管理器，設定已剖切面的顏色，

這讓使用者在組立件內，使用剖切功能時，能夠更清楚的辨識各零件的結構。

步驟1 步驟2 步驟3

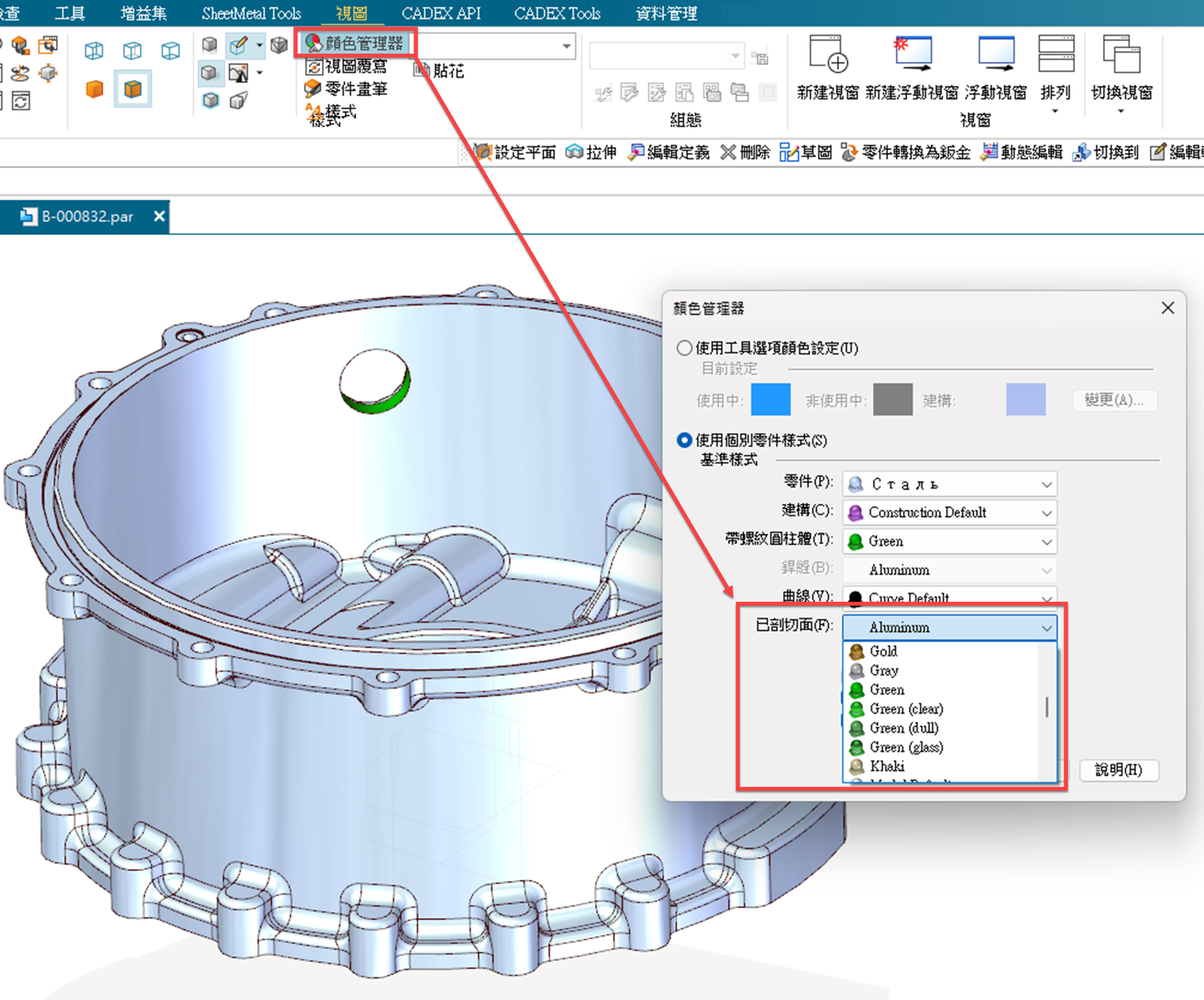

首先開啟單零件，「視圖」→「顏色管理器」，定義已剖切面的顏色。

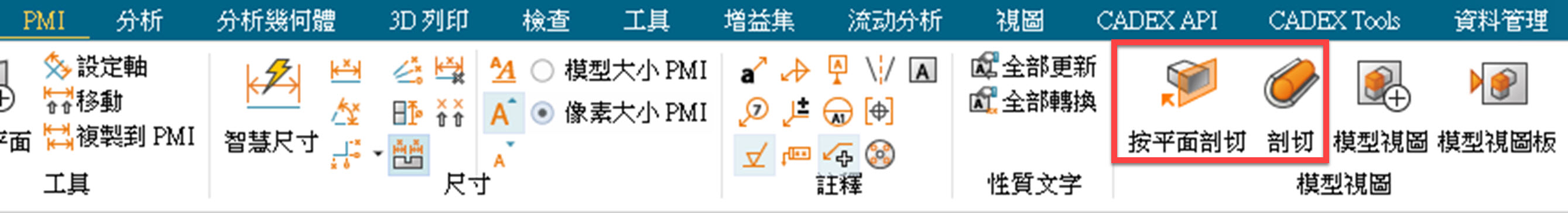

回到組立件環境後，「PMI」→ 執行「按平面剖切」或「剖切」皆可。

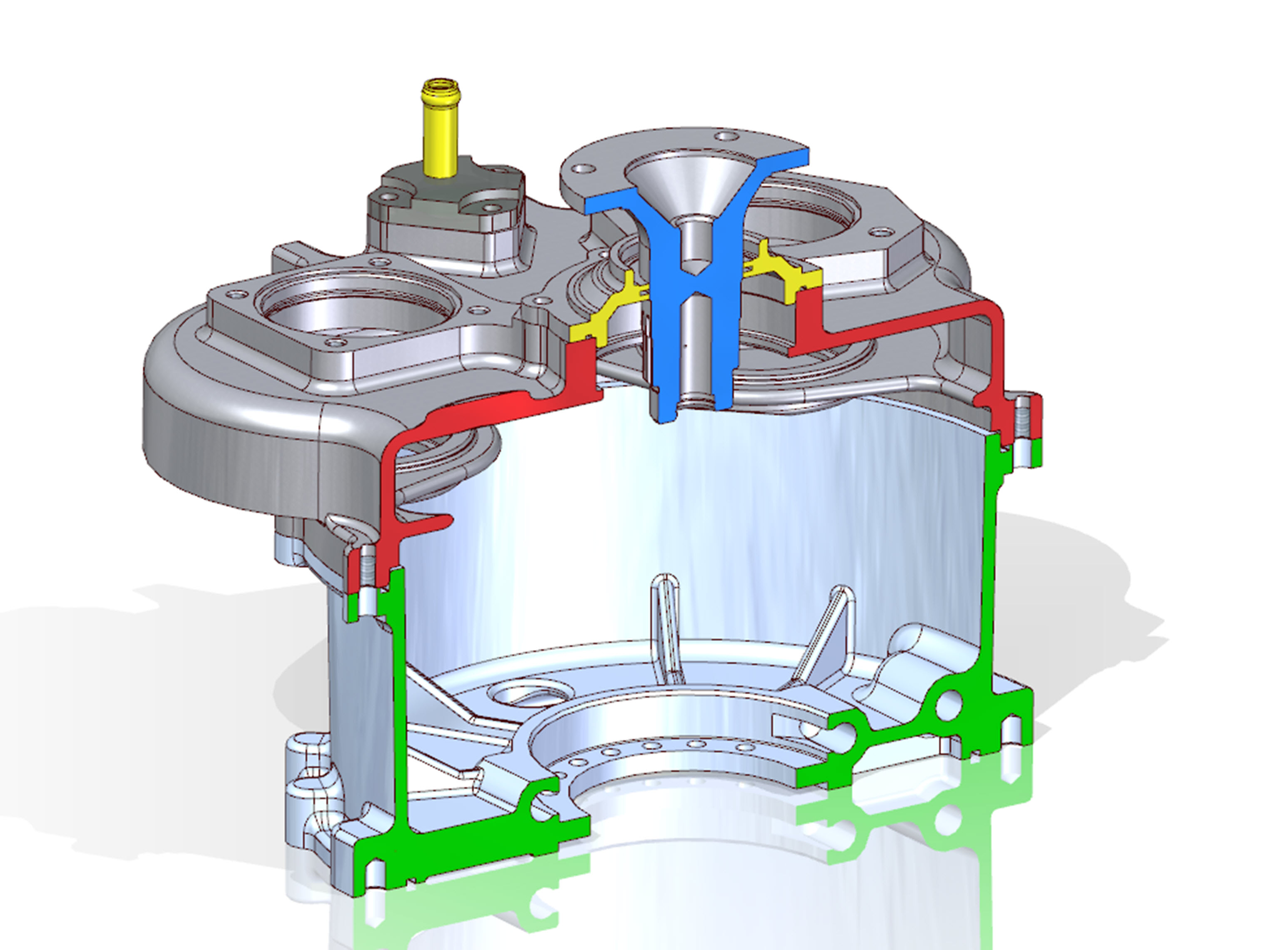

剖切面即依照零件內設定的已剖切面樣式做顯示，可方便使用者辨識內部結構。…(完成)。

廖芳儀 Carrie Liao
