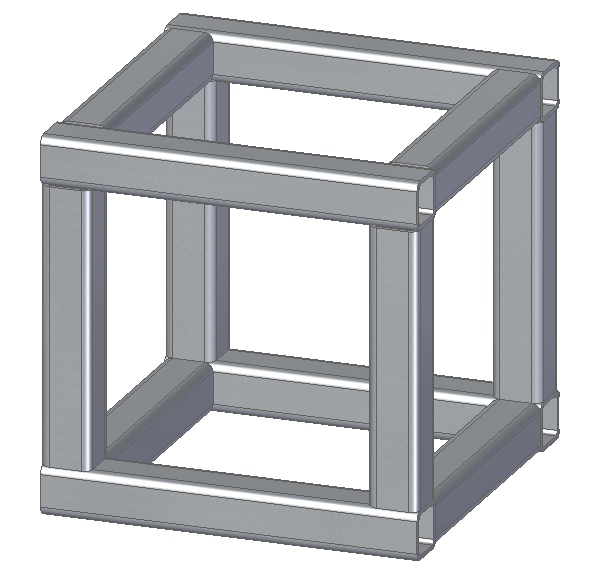

首先，建立出使用者所需的框架。

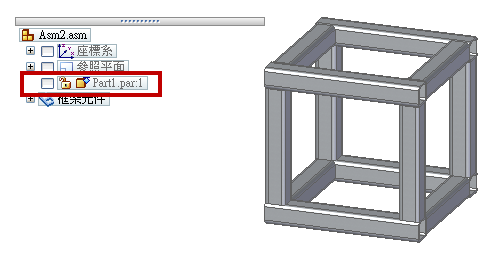

由於用來建立框架的零件屬於參考用，並不需要列在框架數量的表格上，因此使用者可以透過導航者，將這類的參考件進行隱藏。

藉著進行組態的儲存，以便使用者後續建立零件明細表的時候使用。

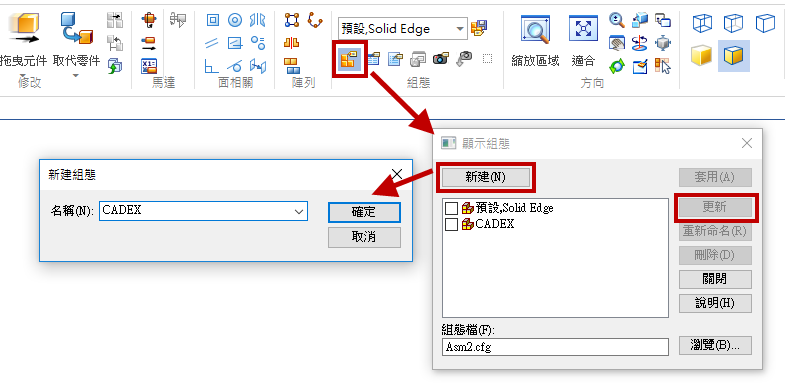

使用者可以在「首頁」工具列當中，點選「顯示組態」的指令，透過「新建」可以建立一個新的組態名稱，建立好組態之後，需點選組態並按下「更新」，將當前工作區域中未隱藏的零件儲存起來，以便後續工程圖使用。
註記：組態的詳細操作，可參照Solid Edge標準課程的課本，於「建立零件明細表」的章節當中有詳細的說明及介紹。

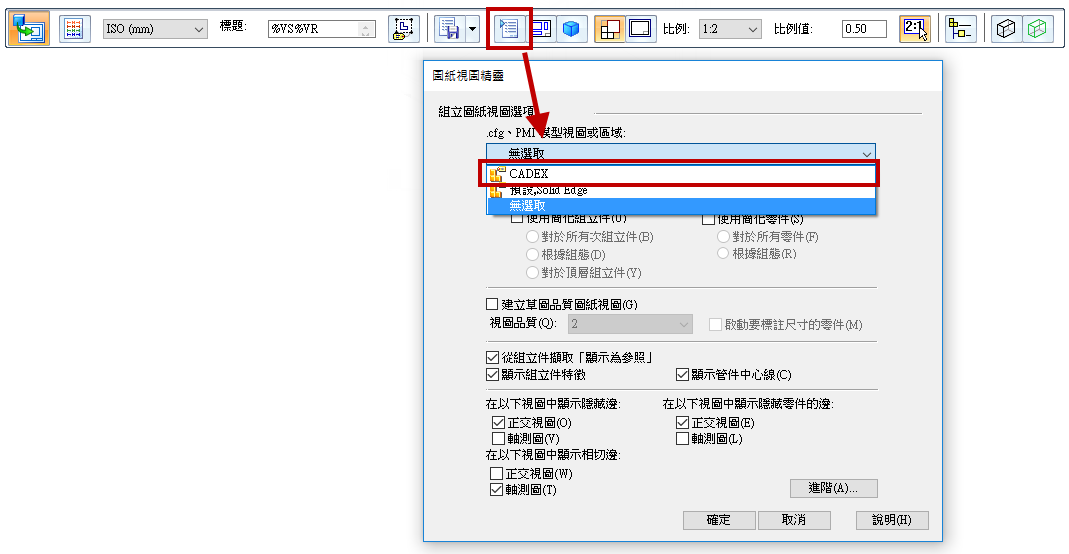

接著將組立件轉入工程圖環境當中，在視圖擺放的同時，使用者可以透過「圖紙視圖精靈」當中的「.cfg、PMI模型視圖或區域」調整成方才所儲存的組態檔名稱，這樣視圖即可切換成僅只有框架，而無中間的參考零件。
註記：若使用者找不到此步驟的指令或在視圖擺放時忘記切換組態，可跳過此步驟，依下一個步驟方式切換組態即可。

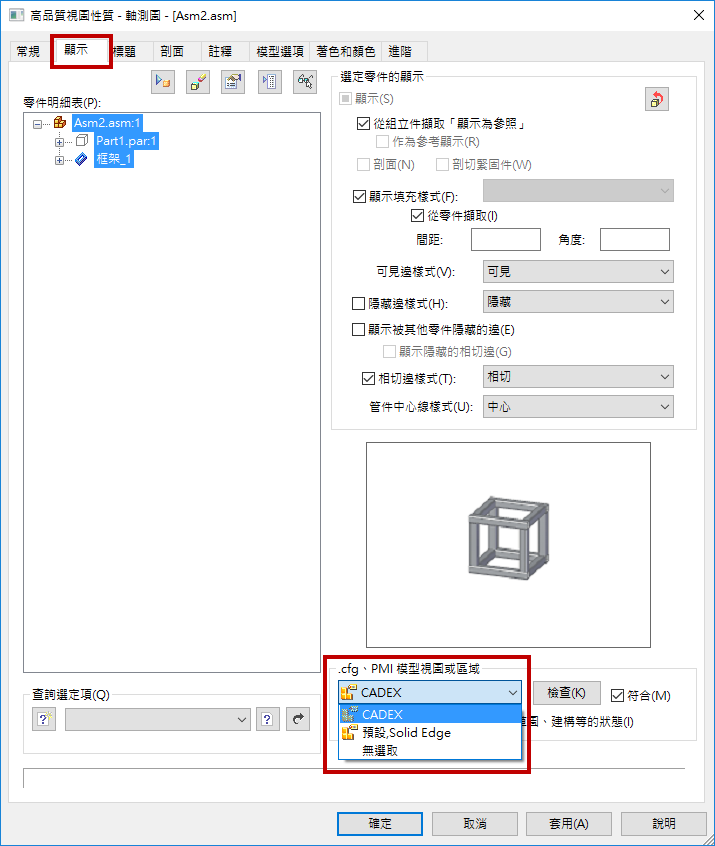

使用者可以點選視圖，點擊滑鼠右鍵選擇「性質」，在「顯示」索引下方，使用者可以再切換視圖的組態顯示。
註記：如上一步驟已經切換完成，可跳過此步驟，無須再切換一次。

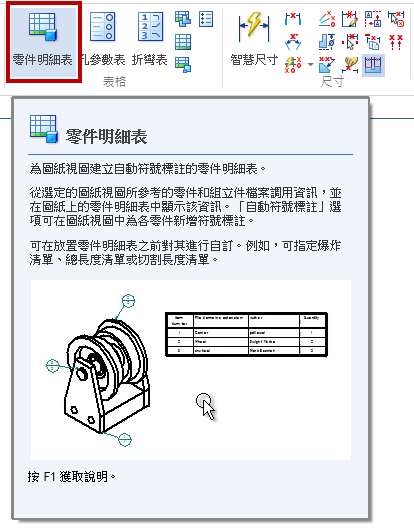

接著點選「零件明細表」以建立框架用的表格。

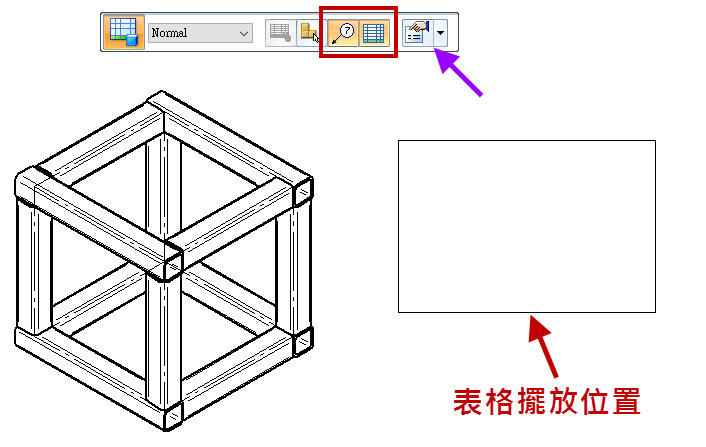

點選視圖，並且確認工具列當中，是否需要建立零件明細表及號球標示(下圖紅框處)，橘黃色背景表示使用者確定建立物件，藍白色背景則表示使用者不需要建立該物件，如有需要建立零件明細表的表格，則需要確認表格的擺放位置(下圖紅色箭頭處)。
使用者也可以透過「性質」(下圖紫色箭頭處)對表格進行調整。

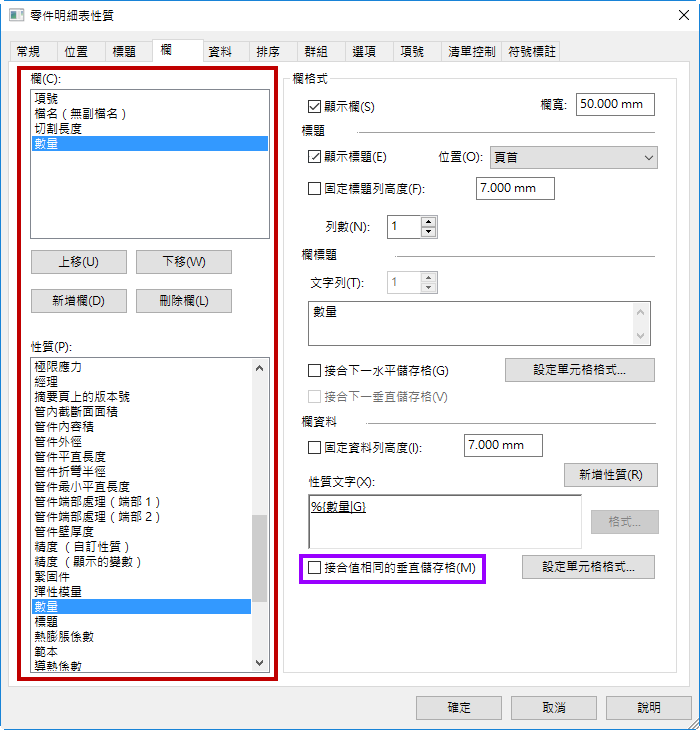

在「欄」的索引當中，使用者可以設定自己所需要顯示出來的性質資訊，透過底下的性質找到使用者需要顯示的性質，利用「新增欄」讓Solid Edge將資訊帶入到表格當中，也可以利用「上移」、「下移」調整欄位的順序，也可以利用「刪除欄」將不需要的性質移除(下圖紅框處)。
另外，由於表格有時會出現上下欄位有相同的資訊，使用者可以透過勾選「接合值相同的垂直儲存格」選項，讓表格可以整理成更容易辨識(下圖紫框處)。

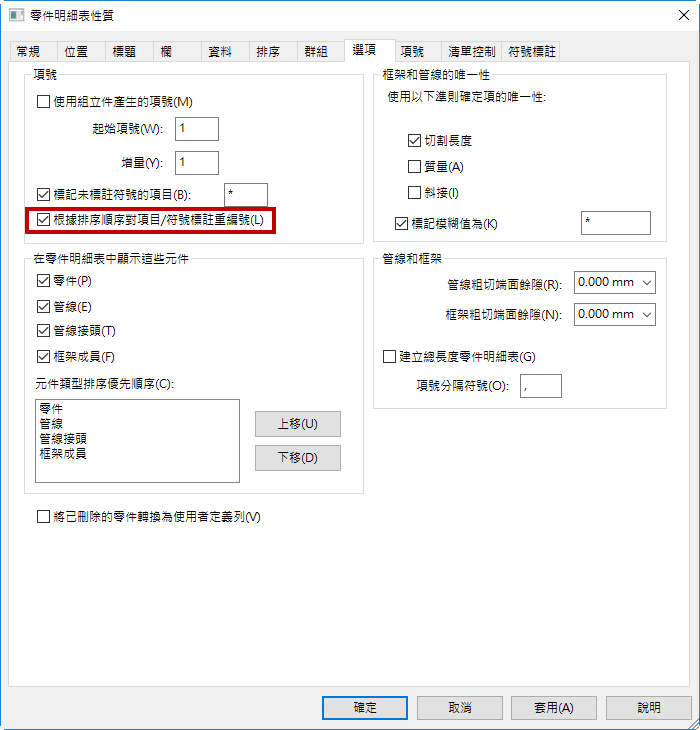

由於有零件是隱藏不顯示，因此相信使用者在表格當中，也不希望會產生跳號的情況，因此可以在「選項」當中，將「根據排序順序對項目/符號標註重編號」選項進行勾選，這樣表格的編號就會根據表格中有列表的物件依序重新編號，不會出現跳號的問題。

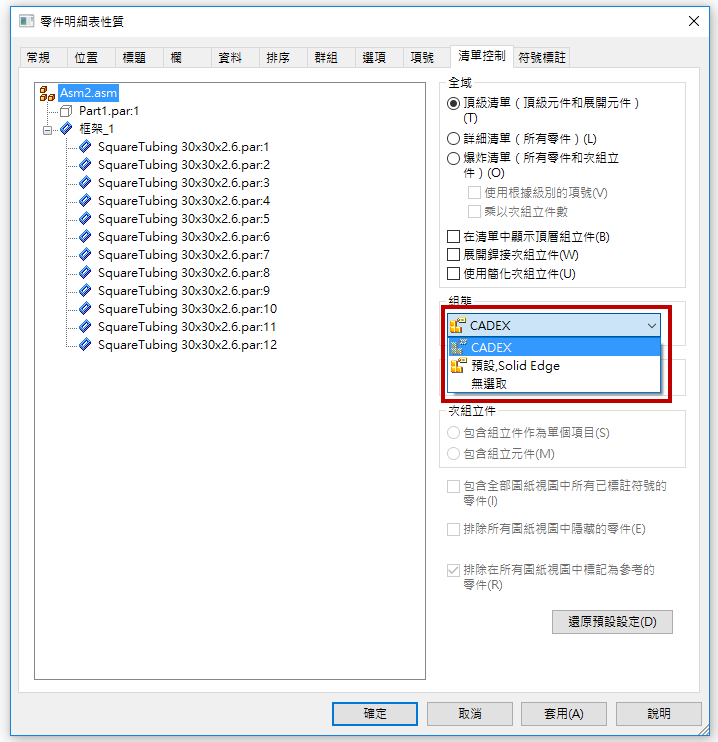

最後在「清單控制」索引當中，將組態切換成剛才所設定的組態檔，這樣零件明細表僅只會列出未隱藏的零件，如有隱藏的零件，則會忽略不列表。

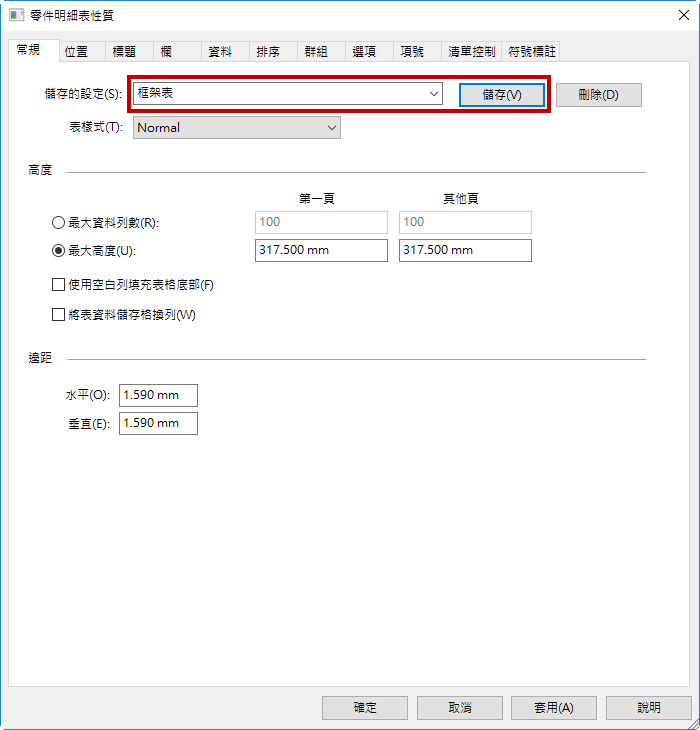

由於往後可能還會使用這樣的表格設定，因此使用者可以在「常規」索引當中的「儲存的設定」輸入使用者需求的名稱，並且儲存起來以供下次使用。

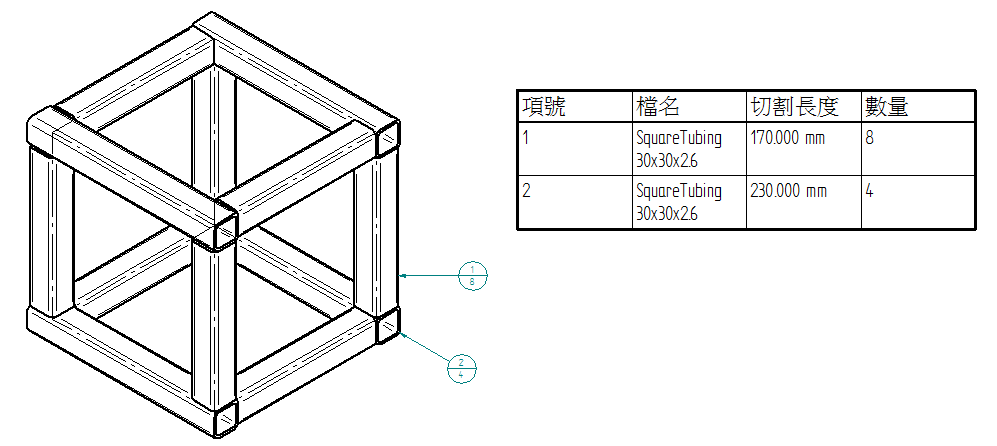

這樣使用者所需的框架規格、切割長度、數量，即可以在表格當中顯示。
透過這樣的設定，使用者再也不用擔心切割長度、數量會有算錯的問題了。….(完)
註記：零件明細表的詳細操作，可參照Solid Edge標準課程的課本，於「建立零件明細表」的章節當中有詳細的說明及介紹。
