Solid Edge 框架隱藏管中心線 – 2022/04/15

四月

Posted by Monica

Category:

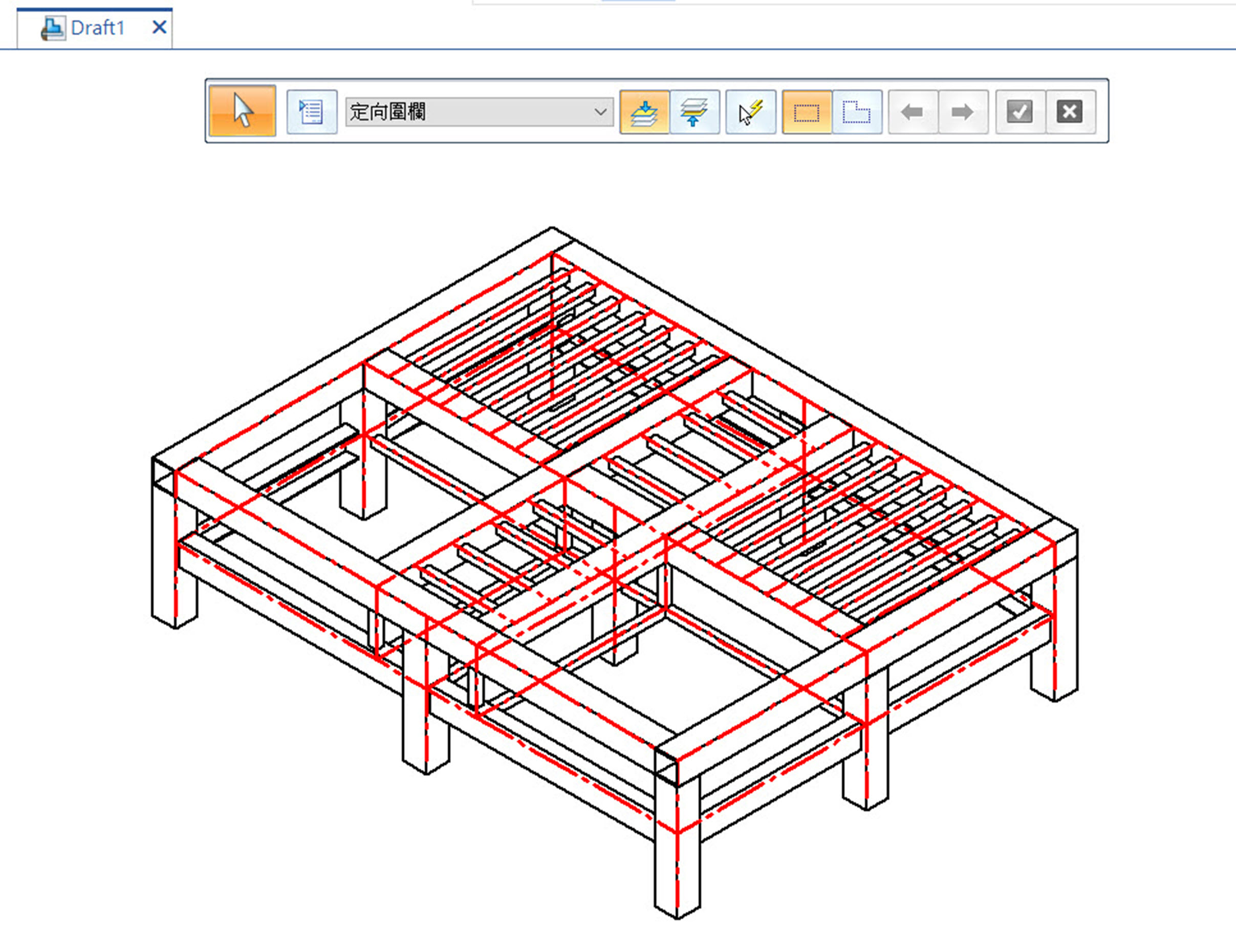

將Solid Edge框架帶入工程圖時，預設狀態會將框架的管中心線一併顯示出來，

如步驟1 圖中的紅色線段。

若不須顯示管中心線時，可以在放置前先將設定取消。

步驟1 步驟2 步驟3 步驟4 步驟5

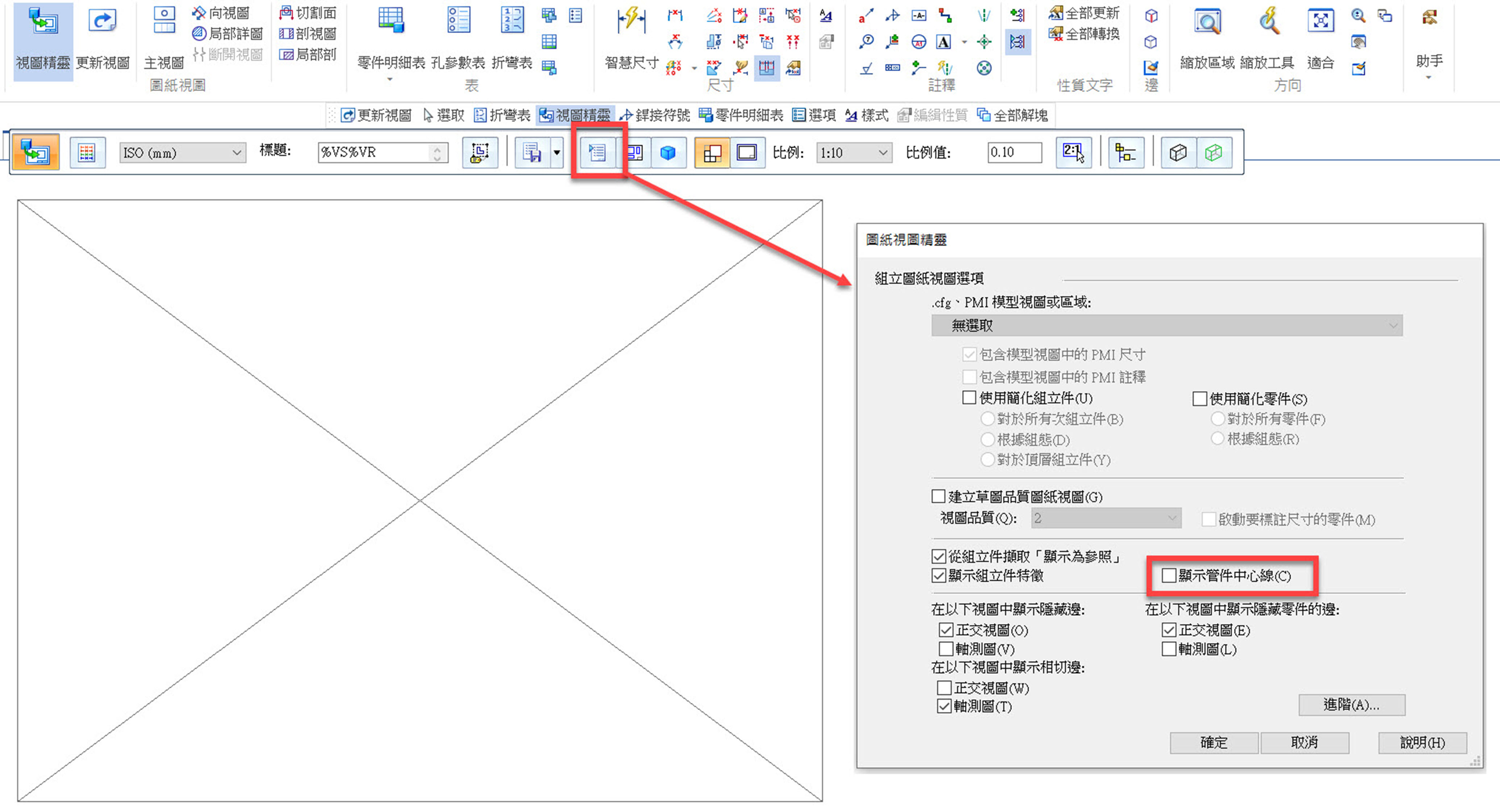

使用視圖精靈放置視圖前，先點選上方浮動工具列 →「圖紙視圖精靈選項」，將「顯示管中心線」取消選取。

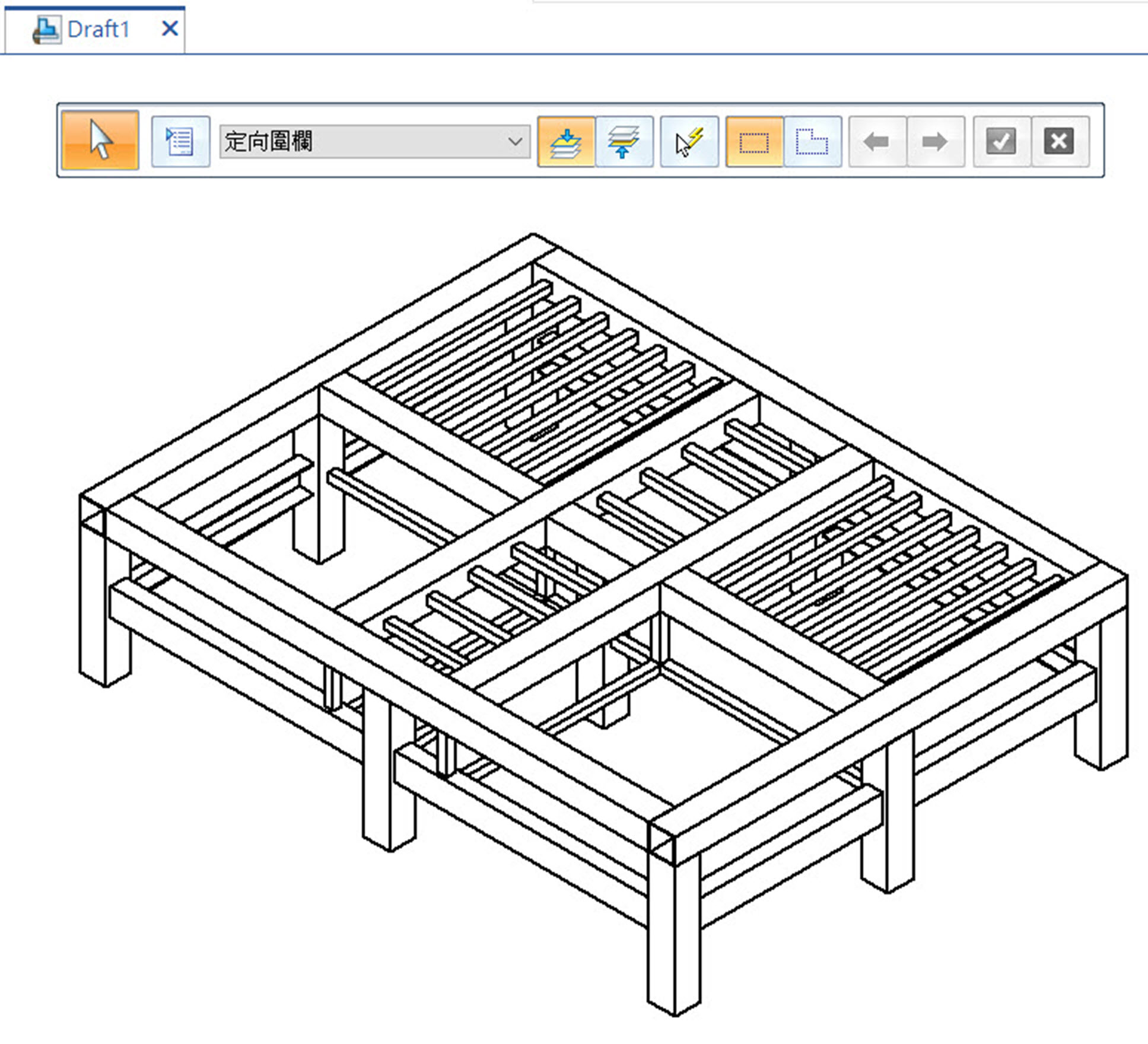

這樣帶出來的視圖即只會顯示框架輪廓線。

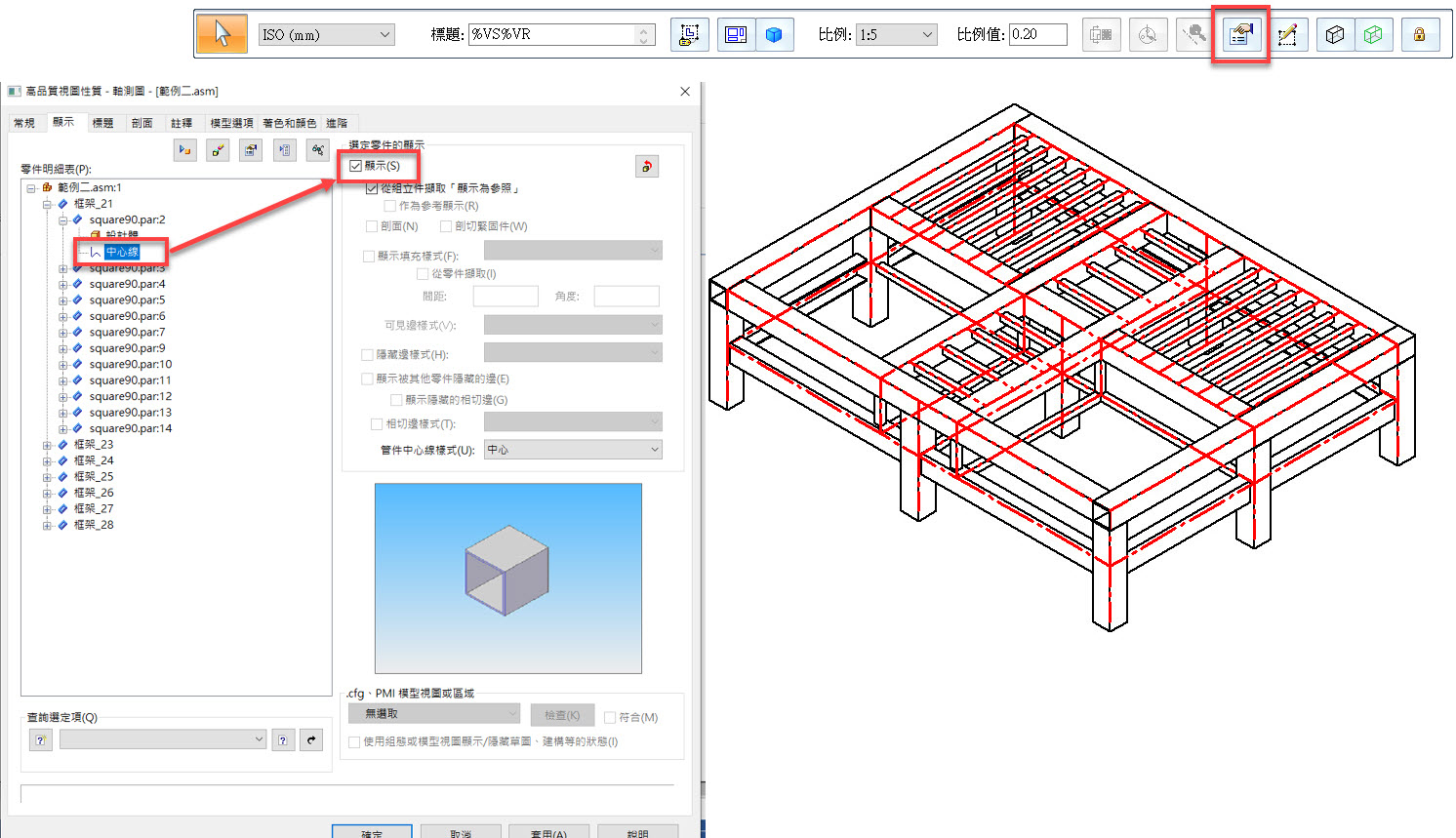

已經有帶出管中心線的視圖，透過「點選視圖」→「性質」→「顯示」，可將管中心線另外做取消顯示。

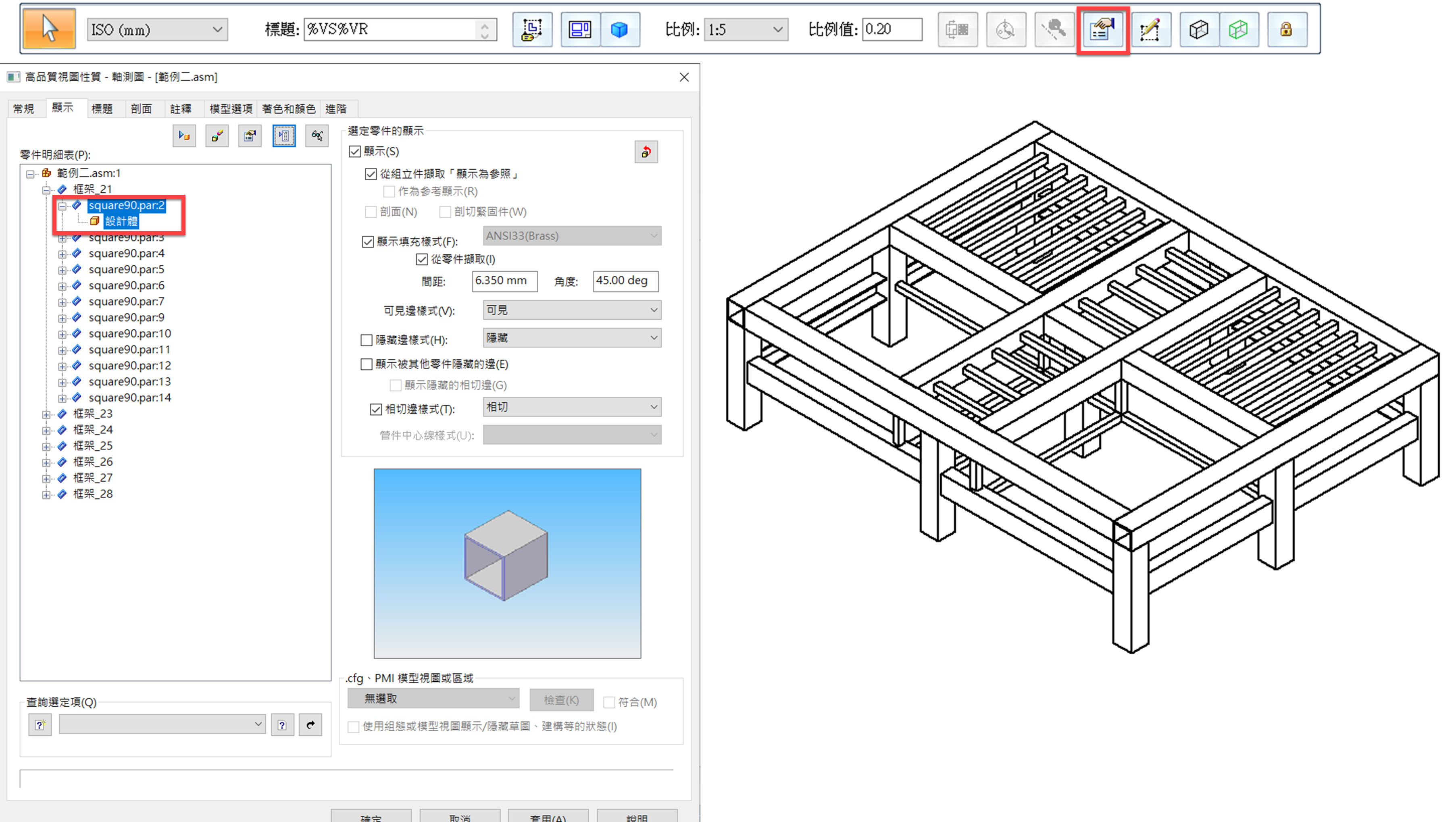

於視圖精靈選項內已取消管中心線的視圖，在「性質」內, 預設是不會帶出管中心線的。

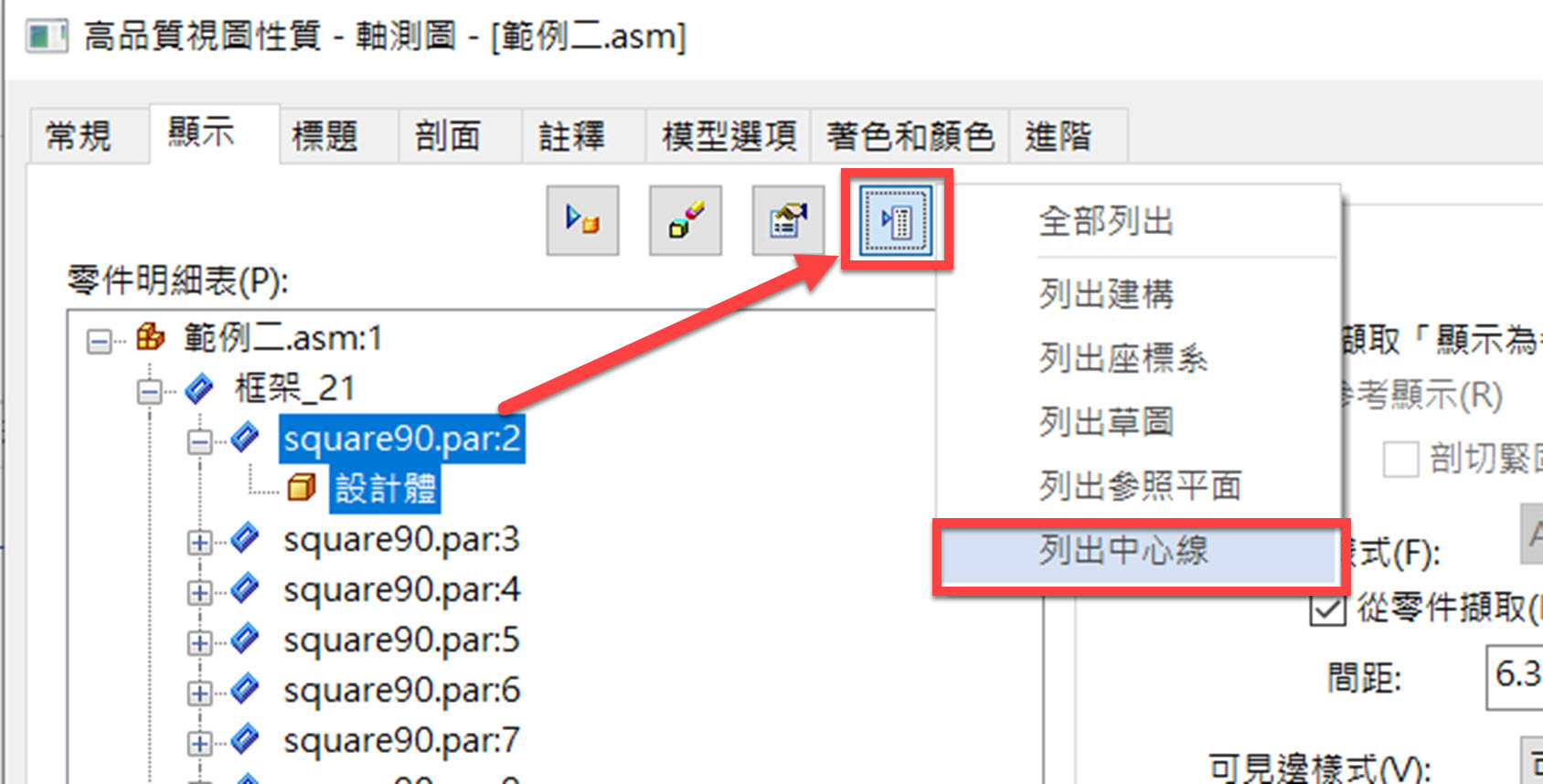

若此時需額外顯示，可點選零件→「零件明細表選項」→「列出建構線」，再做顯示勾選即可。…(完成)。

廖芳儀 Carrie Liao
