Solid Edge 條碼文字建立 – 2025/09/12

九月

Posted by Monica

Category:

在導入電子化管理的趨勢下，企業為了提升「零件識別」、「文件版本控管」、「生產流程自動化」，以及「品質追蹤」與「物流管理」的效率與準確性，

開始要求在工程圖中呈現條碼。

接下來將與讀者分享，如何在 Solid Edge 的「工程圖」中正確地加入條碼文字：

1 2 3

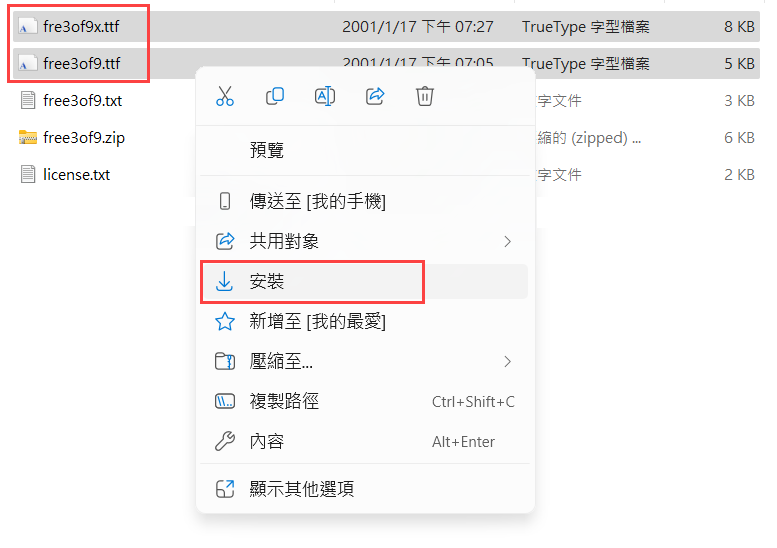

首先，請至網路上搜尋「code 39字型」，將此字型下載後，出現的字型 (.ttf) 安裝。
或，可複選字型檔後 → 右鍵同時安裝。
※ P.S 此字型只支援英文及數字。

接著，至Solid Edge工程圖，選擇註釋 → 文字 → 字型改為「code39系列字型」的文字。

之後，輸入英文或數字即會以「條碼」方式顯示。
※ 若擔心輸入錯誤沒發現，可先輸入文字再變更字型。
…(完成)。

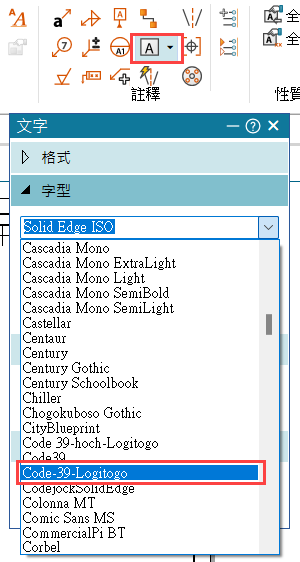

(輸入畫面)

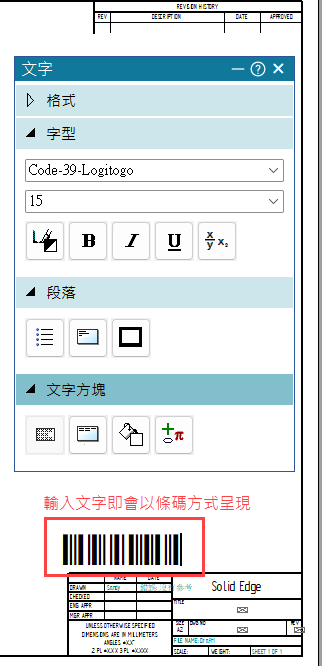

(完成畫面)

向珊融 Sandy Xiang
