Solid Edge 槽特徵 – 2023/05/19

五月

Posted by Monica

Category:

Solid Edge組立件環境中，新增–槽特徵，可在組立件中做到，貫穿多個零件的槽特徵，

可應用於，組裝後需要定位槽的設計上。

(※此特徵為組立件特徵，不會影響到單一零件)

步驟1 步驟2 步驟3 步驟4 步驟5

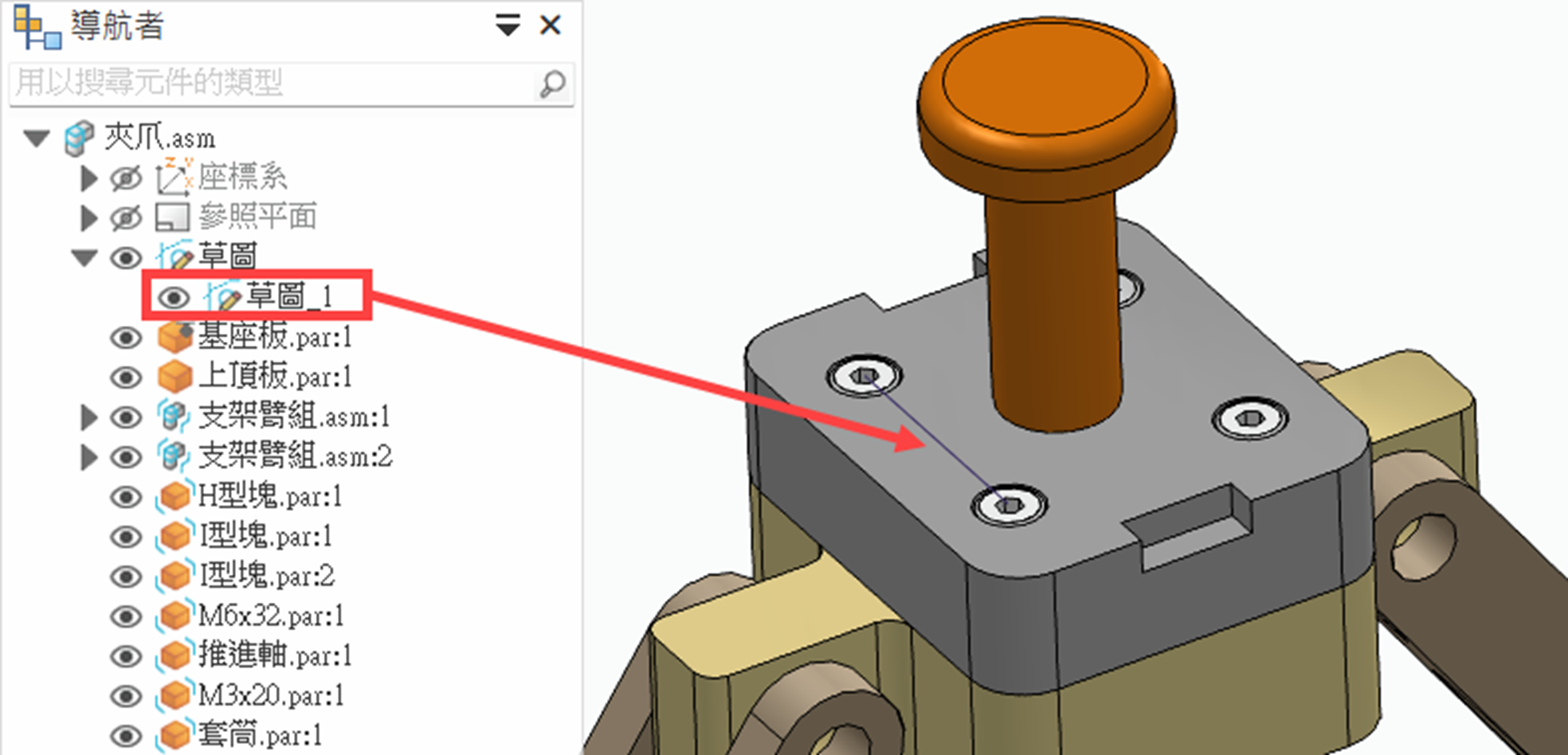

開啟組立件後，先繪製要建立「槽」的，槽中心線草圖。

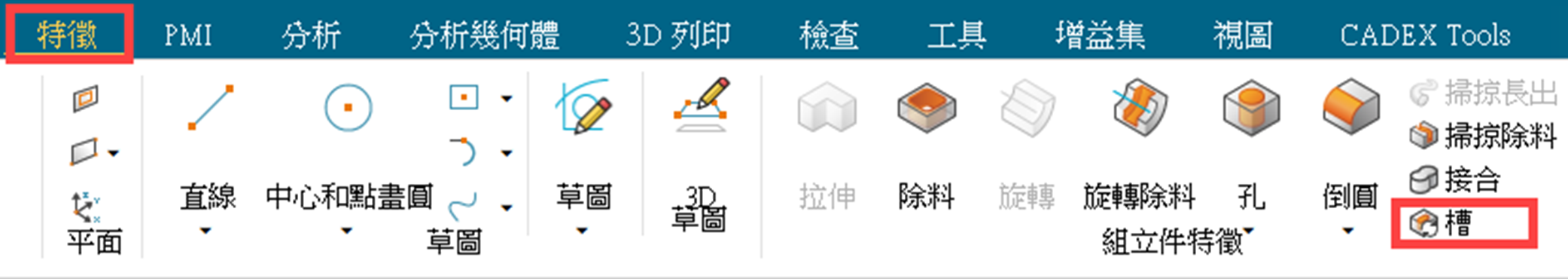

接著至「特徵」，選擇「槽」指令。

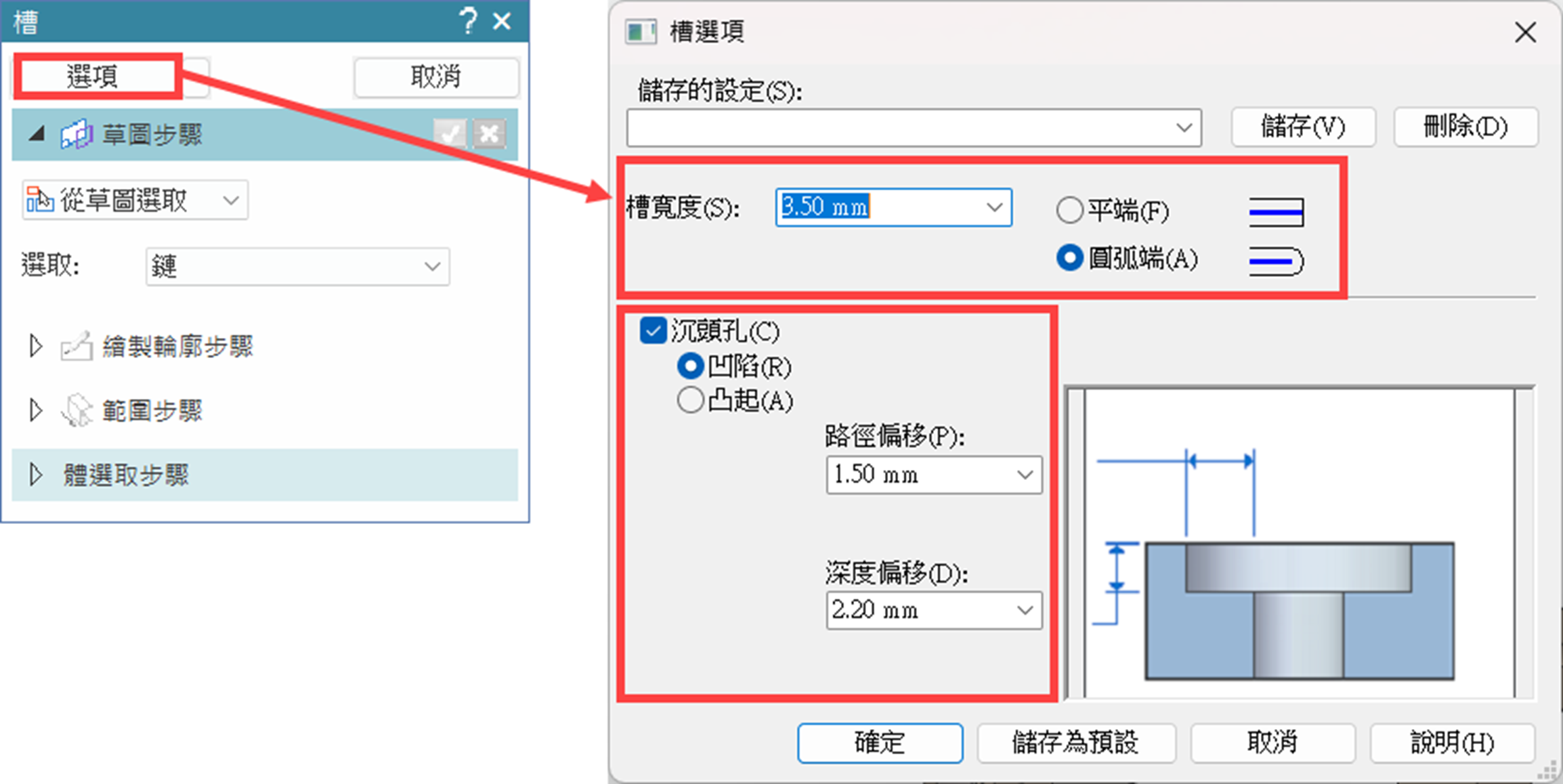

接下來，在「槽」指令內的「選項」將槽的相關條件設定。

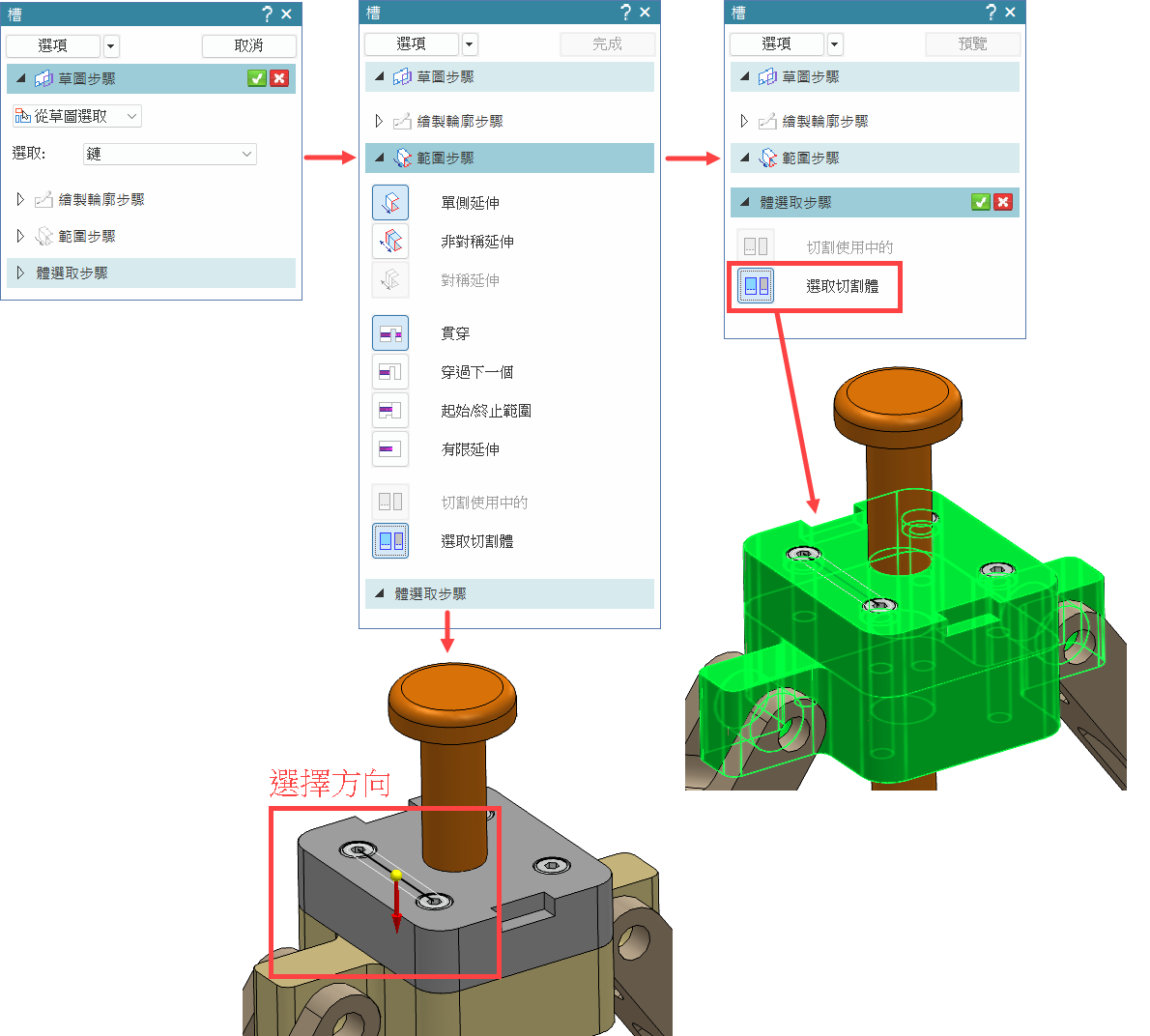

按照步驟依序點選「草圖」→「範圍」→「切割體」。

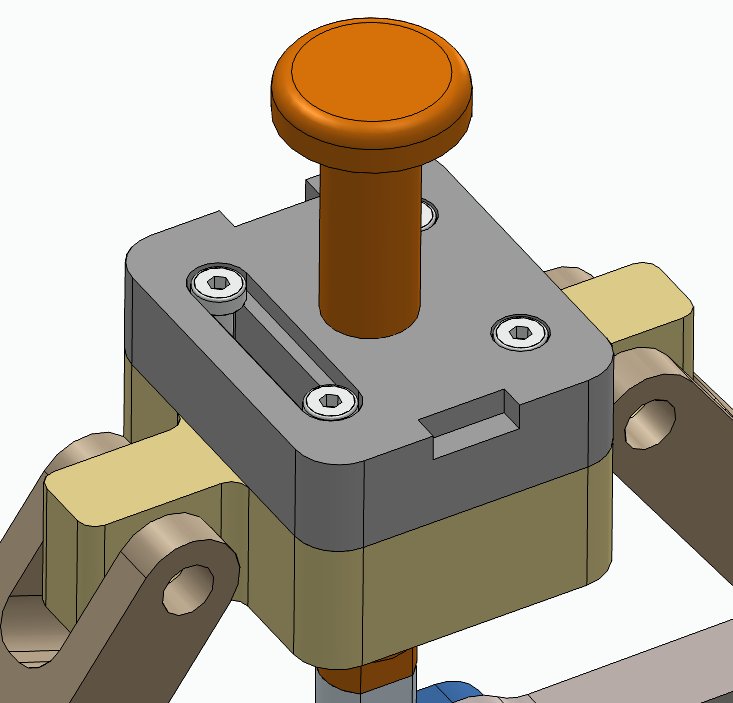

即可完成。

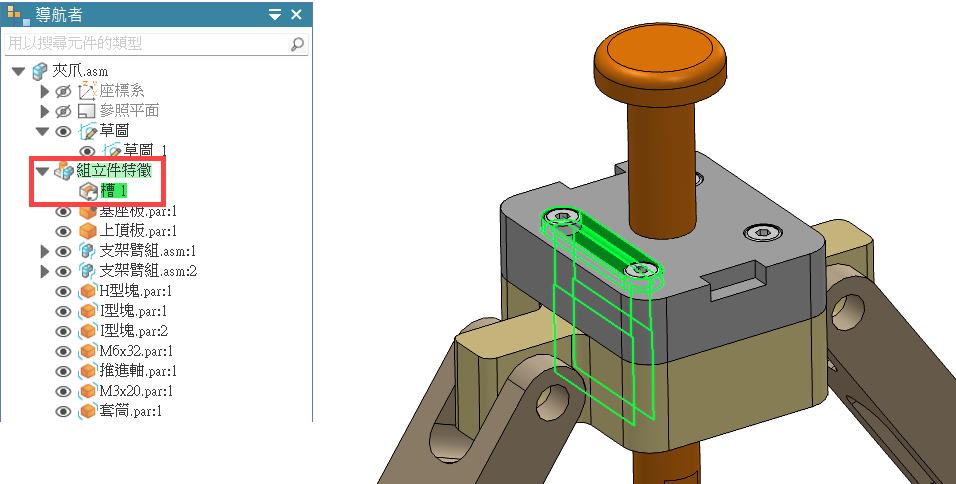

(在導航者中, 也可看到組立件特徵–槽)。
