Solid Edge 標註尺寸切換交點 – 2020/06/19

19
六月
Posted by Monica
Category:
無迴響

在標註尺寸時，有時自動抓取的 “交點" 無法產生尺寸，這時可以自行切換交點。

步驟1 步驟2 步驟3

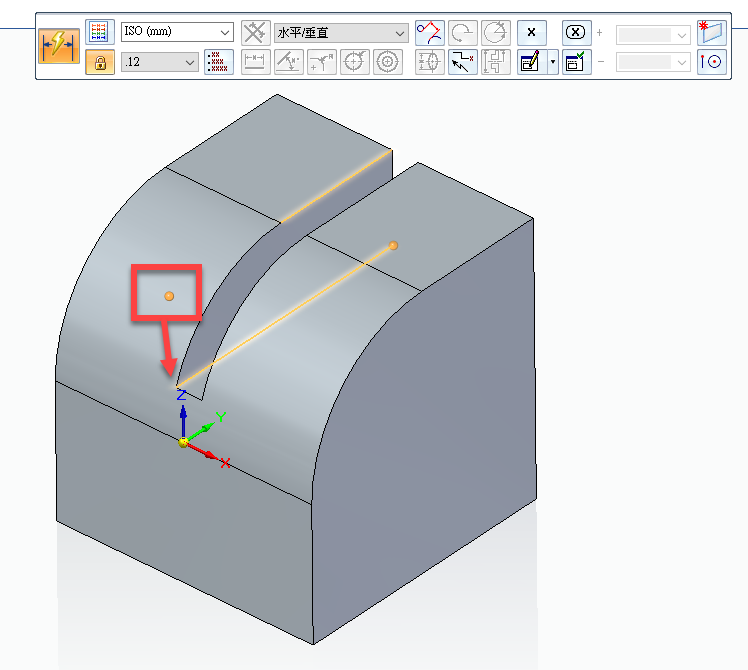

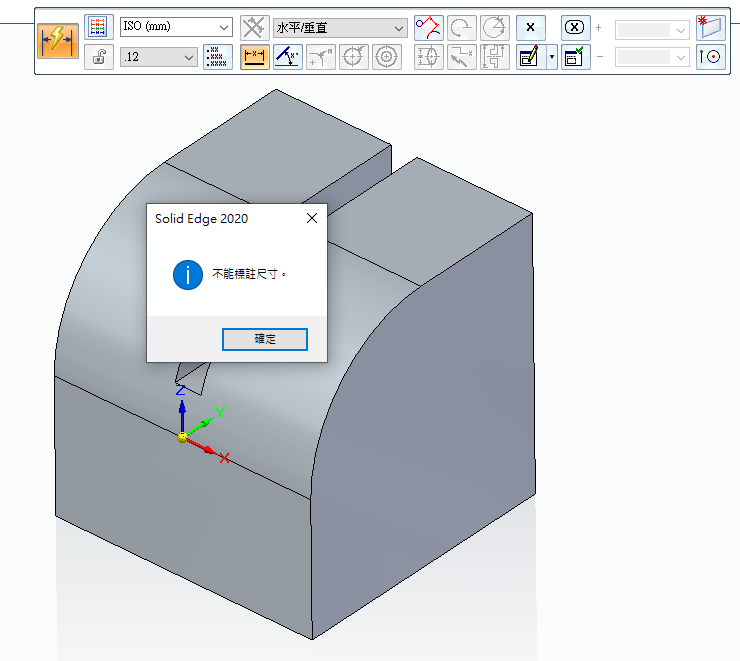

在進行標註時發現抓取的點位為圓角延伸的交點，這時無法進行"間距"的標註。

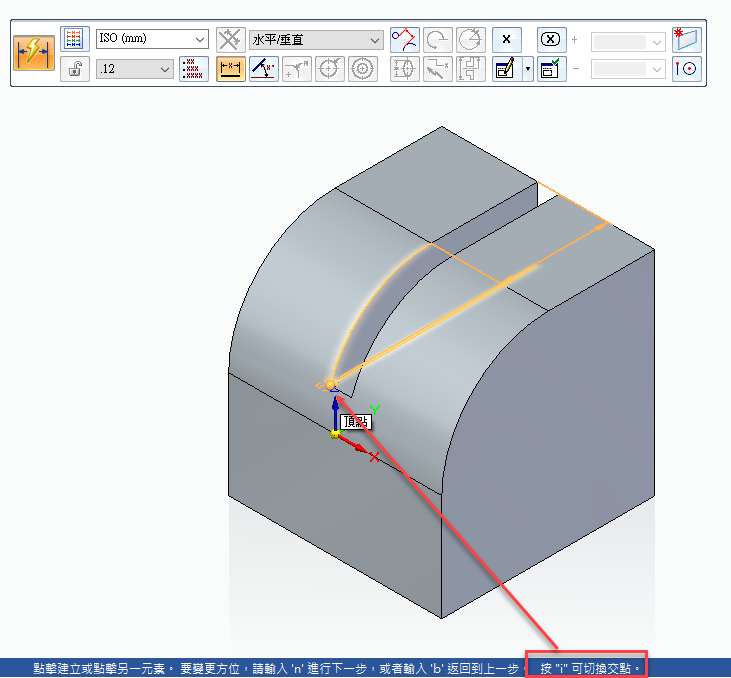

可以在進行標註時，先點選【i鍵】切換交點，再進行標註。

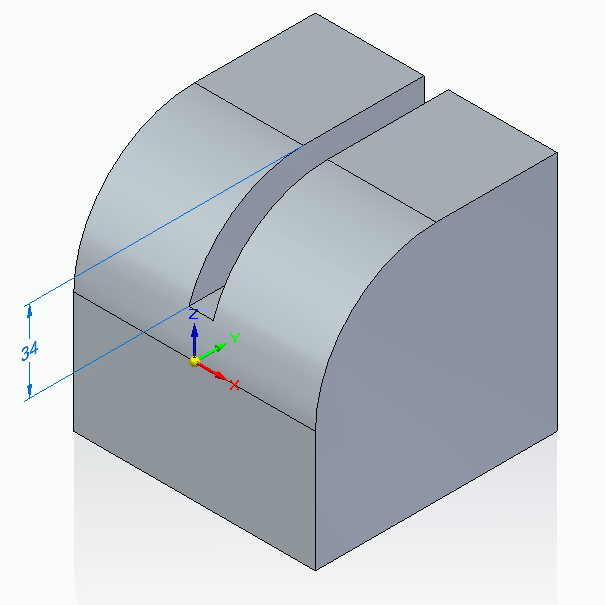

完成標註。...(完成)
