Solid Edge 鈑金環境中的「止裂口補片」，可修補展平圖樣內因3D產生，製造過程中所不需要的止裂口。

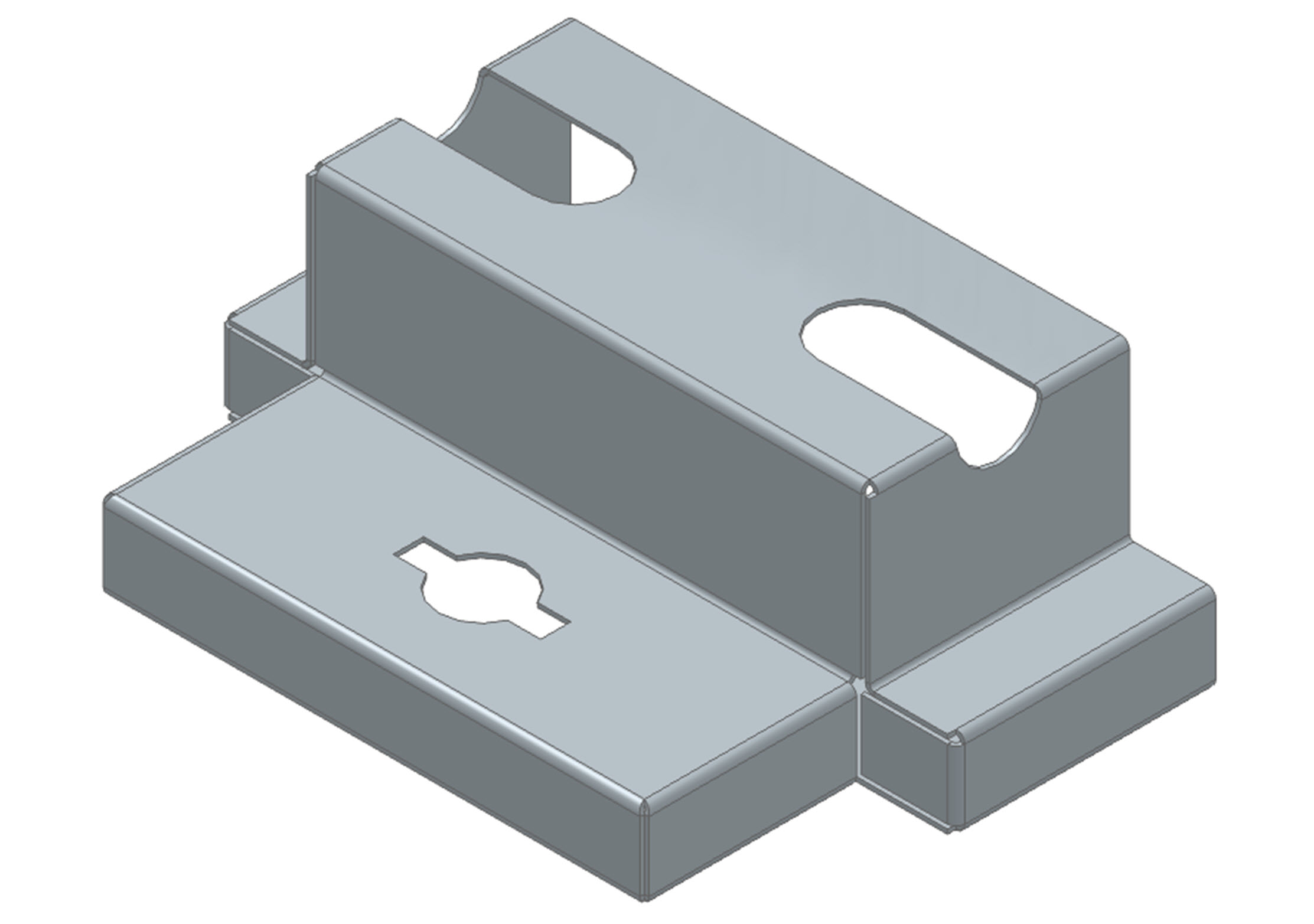

首先繪製出鈑金模型。

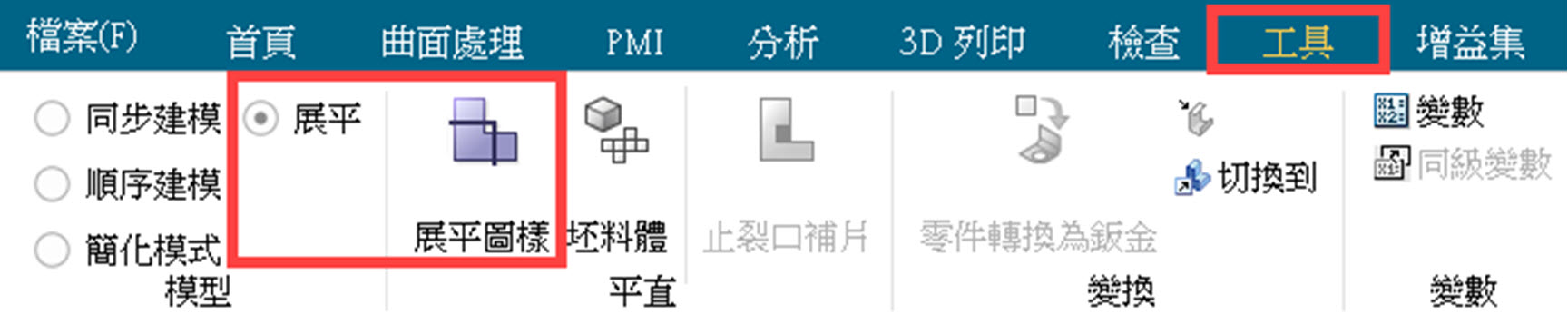

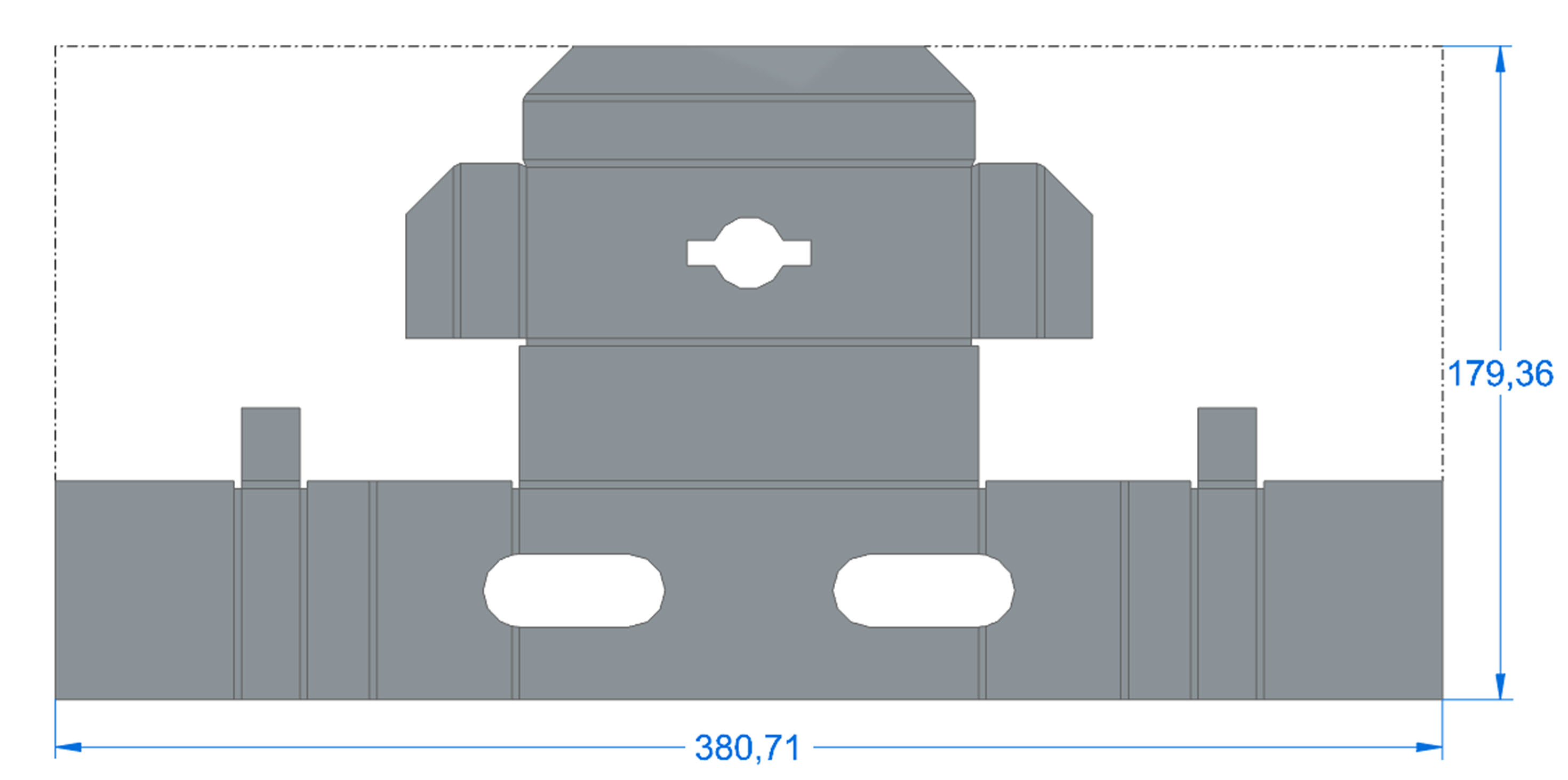

接著至「工具」，選擇「展平」將模型展平如下圖。

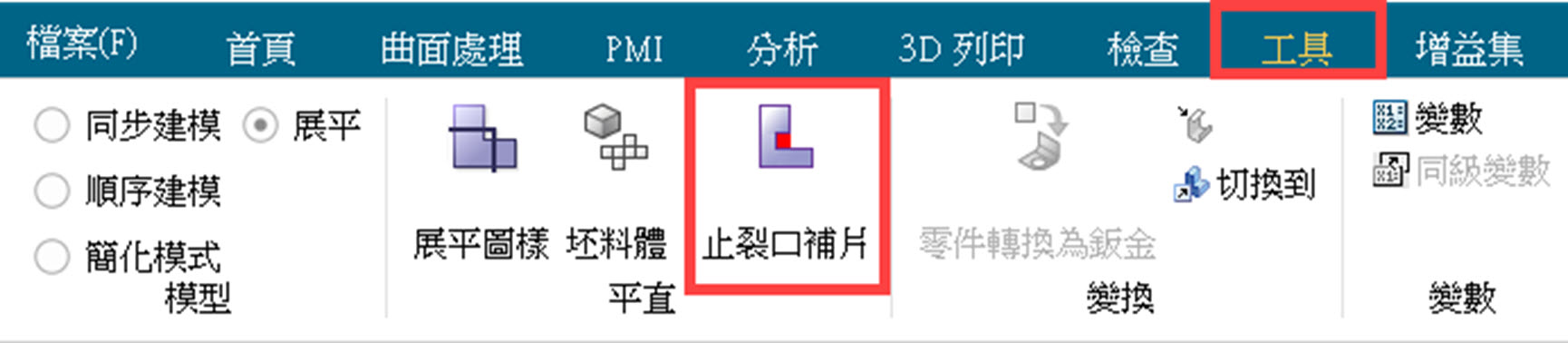

接下來選擇「工具」內「止裂口補片」將不需要顯示在展平圖內的止裂口填補。
(展平後止裂口補片才會亮顯)。

選擇展平需填補止裂口處(手動點選或按a全選都可)。

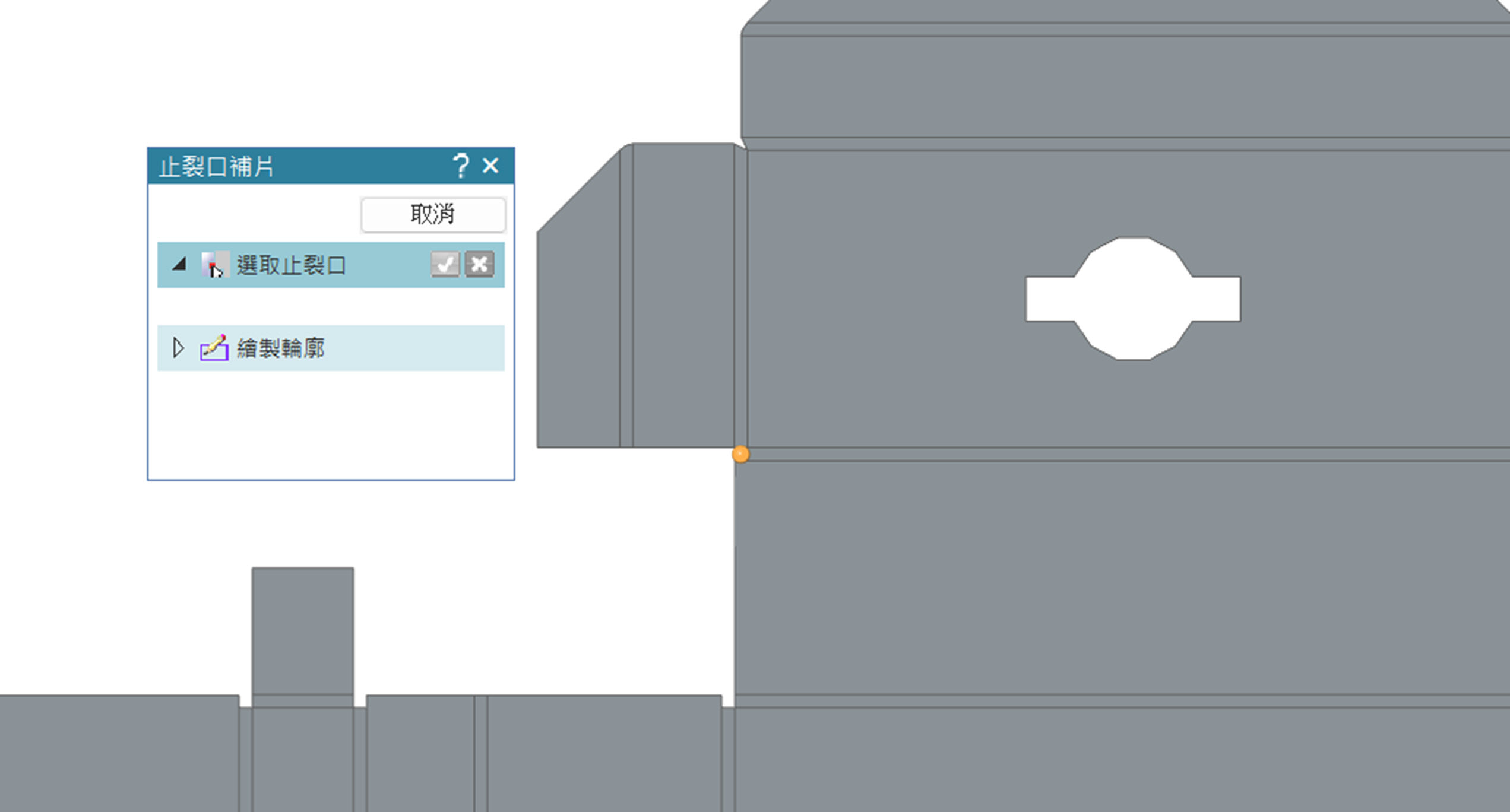

手動點選

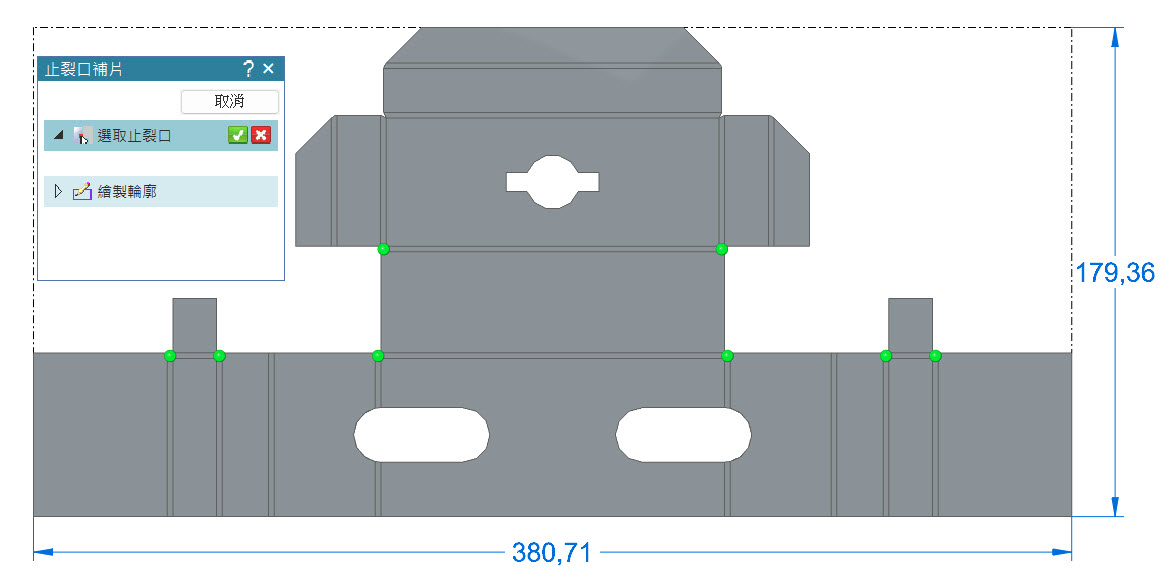

自動全選

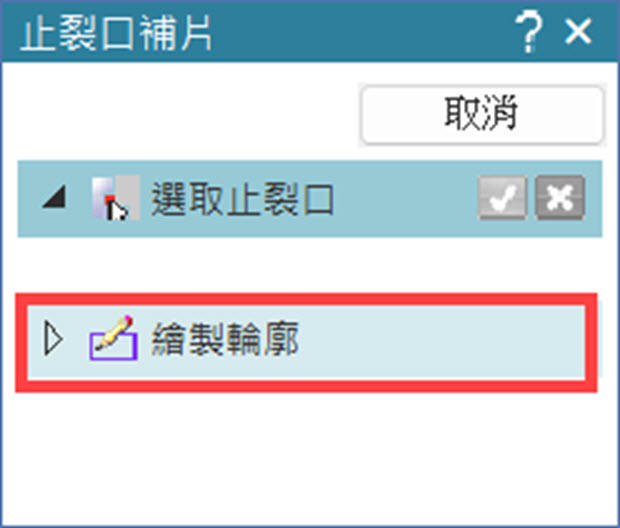

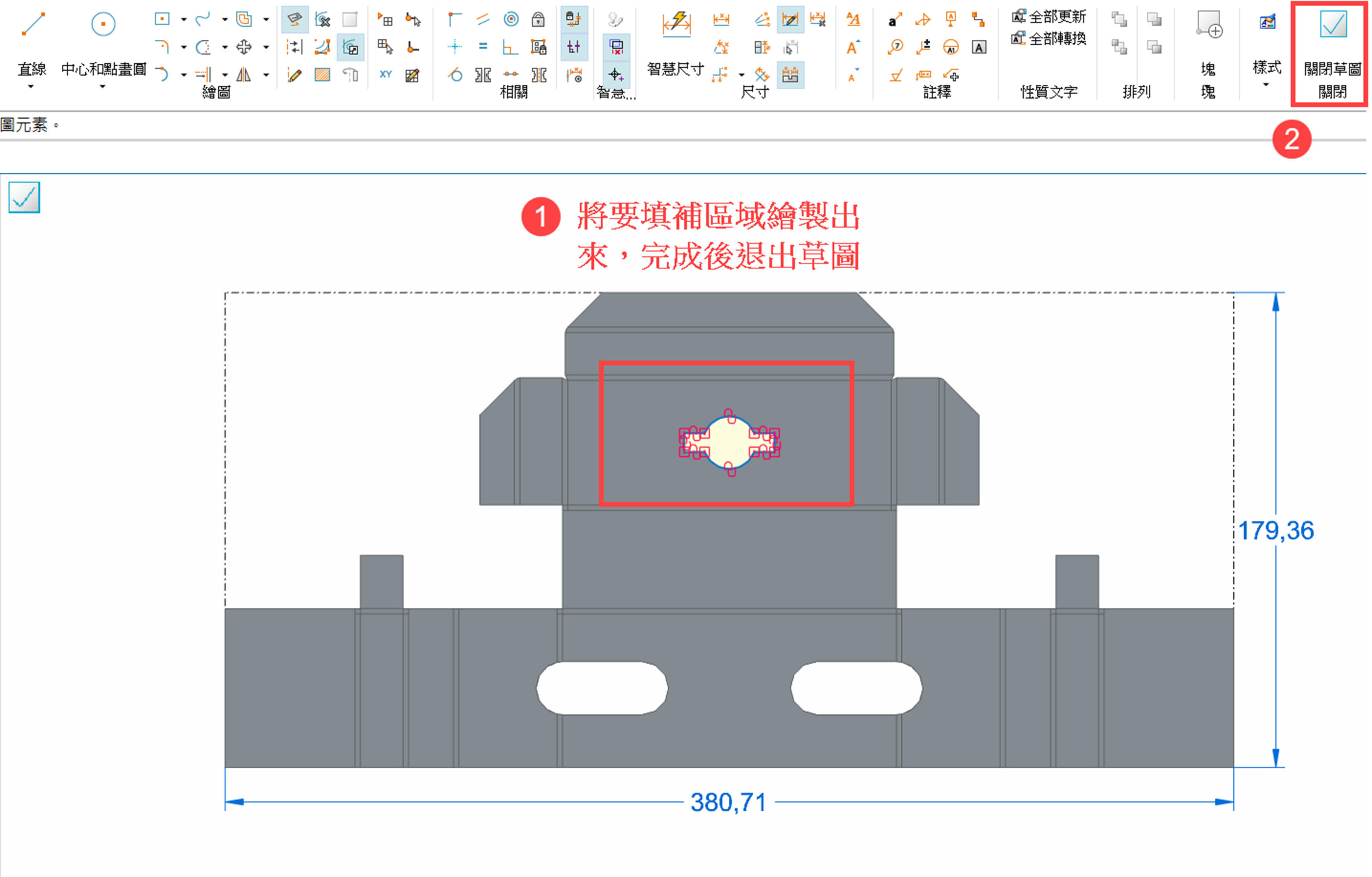

也可選擇「繪製輪廓」進入「草圖」繪製展平要填補的區域進行填補，完成後退出草圖。

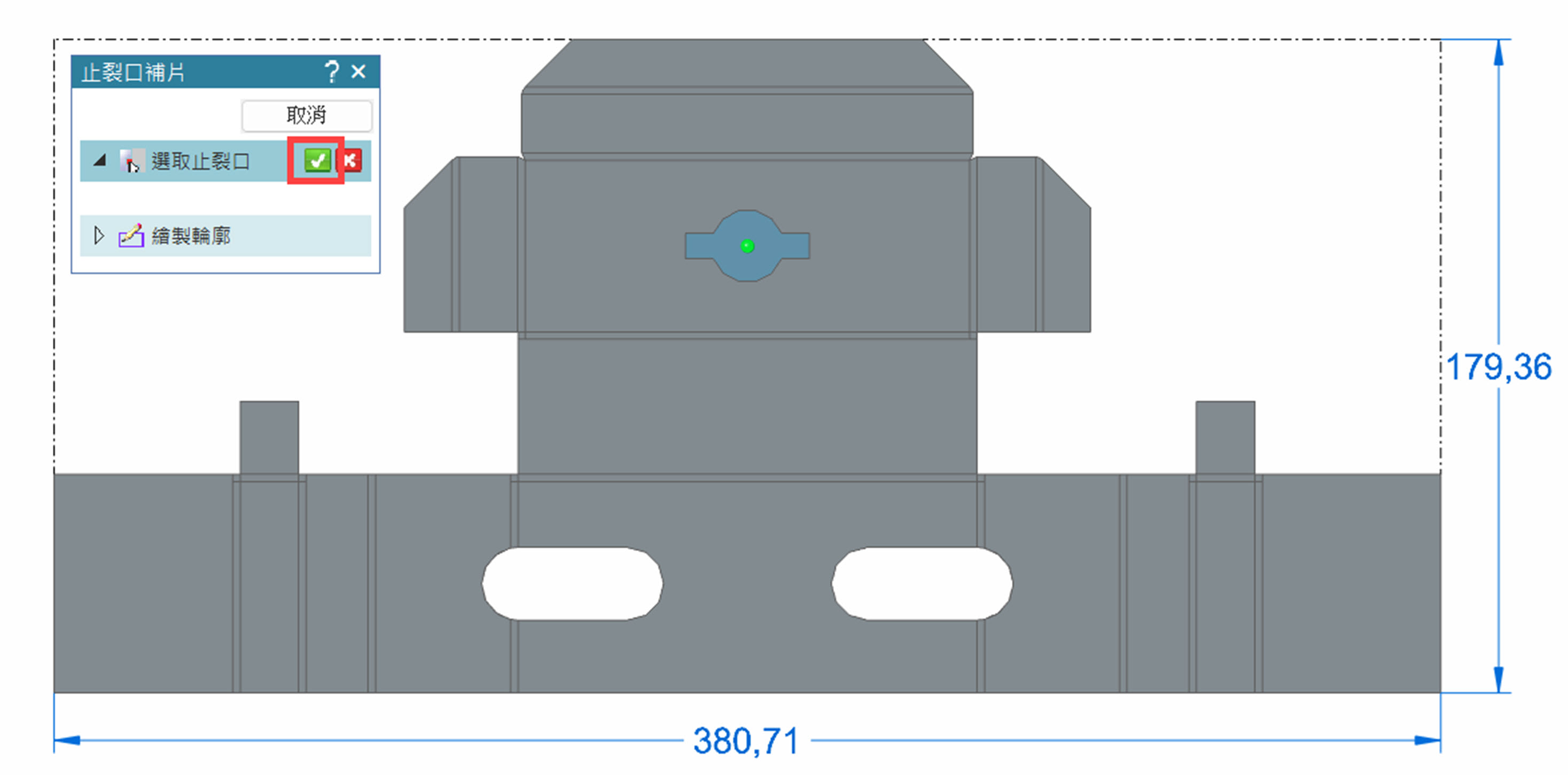

回到「止裂口補片」點擊打勾確定。

即可完成。

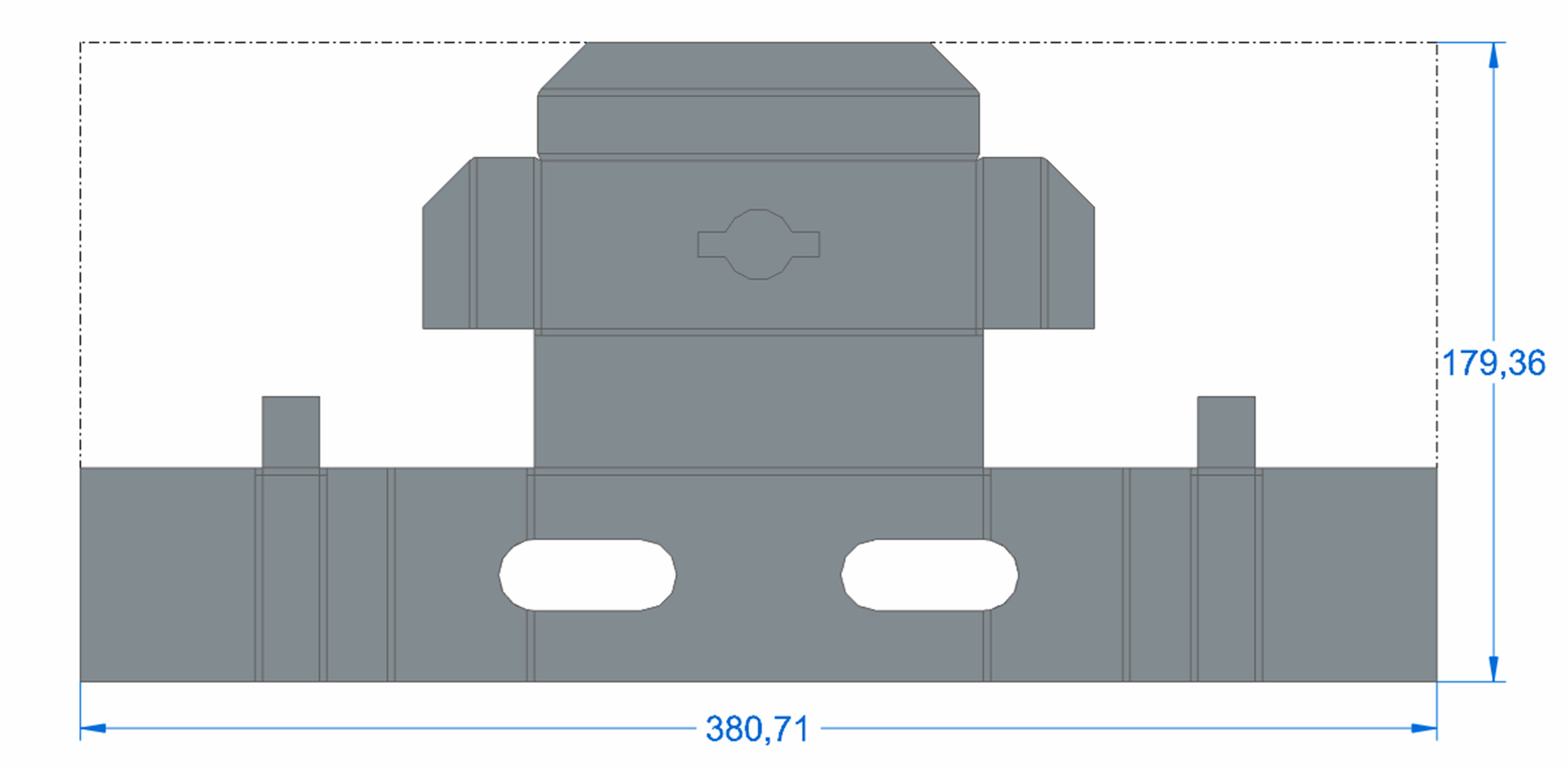

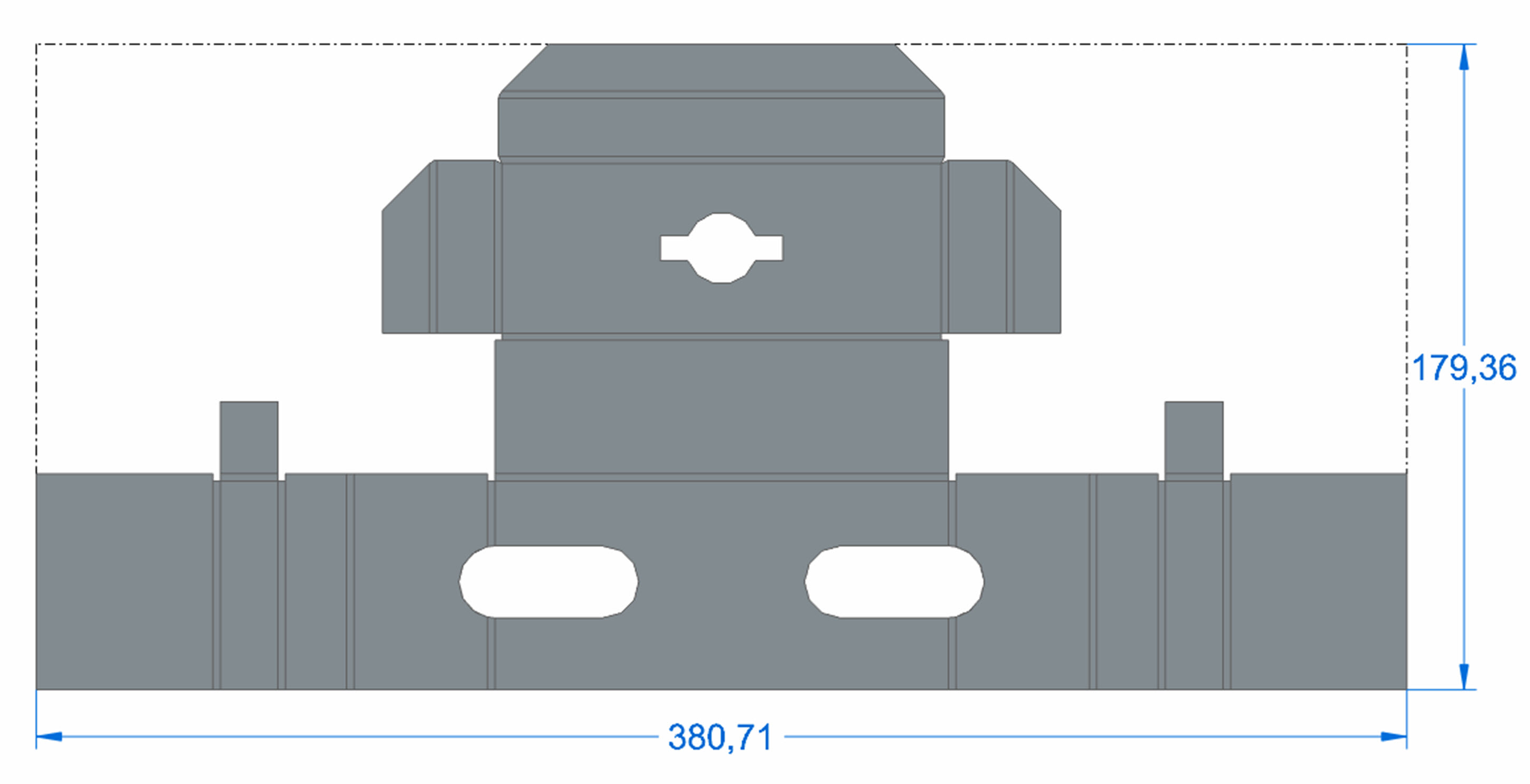

未製作

完成
