Solid Edge 氣液壓配線圖塊 – 2019/11/14
14
十一月
在設計的時候，尤其是規劃 “氣液壓管" 時，經常透過2D工程圖來繪製 “邏輯圖"。在Solid Edge中有「Solid Edge Modular Plant Design」模組可供使用者進行 “P&ID" 及 “組立件配管" 的整合，以達到更加完整的配管作業。
或者，使用「Solid Edge Electrical」的模組, 可供使用者針對電氣設計進行更完整，正確性更高的設計規劃。但，有時候設計初期沒有要做到這麼完整的規劃，那Solid Edge是否有提供相關的圖塊以供配管需求呢?
步驟1 步驟2 步驟3

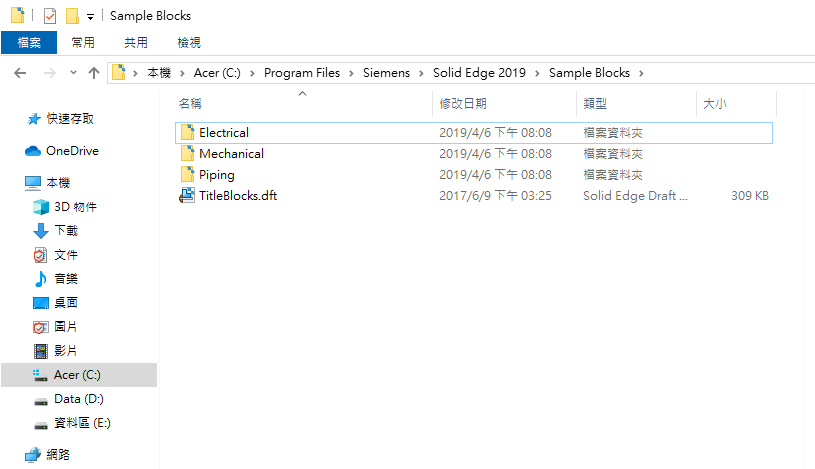

在C:\Program Files\Siemens\Solid Edge XXXX\Sample Blocks的資料夾當中，提供了多種工程用的圖塊檔。
分別有電氣設計，機械零件(氣壓元件)，管路設計三種類別的圖塊。(XXXX請依照版本選取)
分別有電氣設計，機械零件(氣壓元件)，管路設計三種類別的圖塊。(XXXX請依照版本選取)

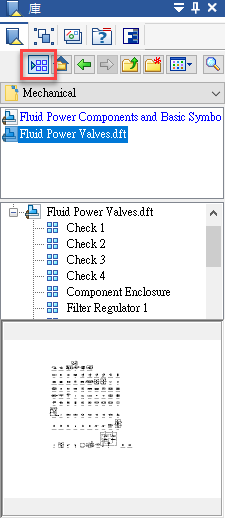

在開啟Solid Edge的工程圖時，使用者可以透過庫選擇到所需要工程圖。
在「顯示塊」的指令有開啟的前提下，使用者可以在下方看到該工程圖當中所使用的圖塊。
在「顯示塊」的指令有開啟的前提下，使用者可以在下方看到該工程圖當中所使用的圖塊。

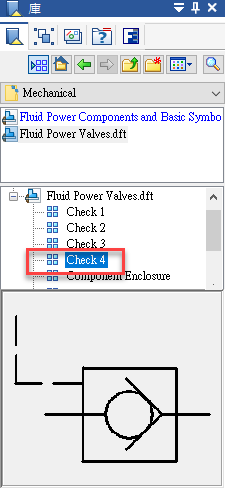

選擇到所需的圖塊時，預覽即會顯示該圖塊的模樣，以供使用者確認是否為自己所需的物件。
確認無誤之後，即可按著並拖曳到工程圖上，以供繪圖使用。
此方式無法確認繪圖上是否有配置上的錯誤，無法確認線段實際使用長度，更不會顯示接頭、端子…等細節，也無法跟3D組立件進行整合組裝的確認。
如果希望有更加正確的裝配可以使用「Solid Edge Modular Plant Design」或是「Solid Edge Electrical」，更可以有效降低設計上的出錯率。(完成)
確認無誤之後，即可按著並拖曳到工程圖上，以供繪圖使用。
此方式無法確認繪圖上是否有配置上的錯誤，無法確認線段實際使用長度，更不會顯示接頭、端子…等細節，也無法跟3D組立件進行整合組裝的確認。
如果希望有更加正確的裝配可以使用「Solid Edge Modular Plant Design」或是「Solid Edge Electrical」，更可以有效降低設計上的出錯率。(完成)
簡勤毅 Adam Chien
