Solid Edge 法向指令應用 – 2024/11/27

十一月

Posted by Monica

Category:

若使用者在繪製「曲面零件」時，需要在曲面運用投影出的曲線進行長料或是除料，可使用「法向」指令，

而若是投影出的曲線內有多個面需一併進行法向長料或是除料，則可使用「所有面」設定達成所需。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

此處使用「法向長料」指令，為此進行範例說明。

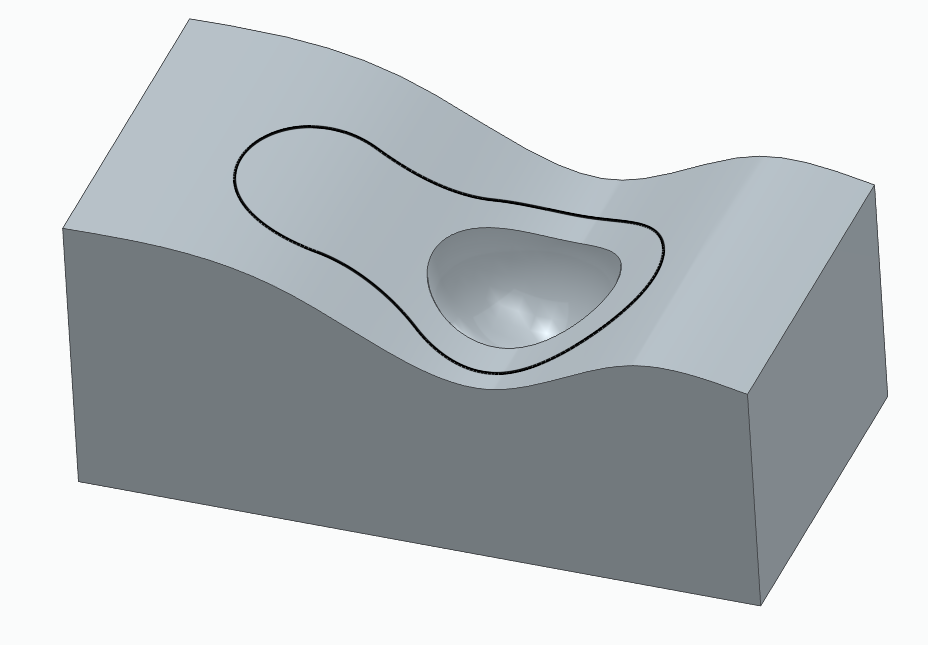

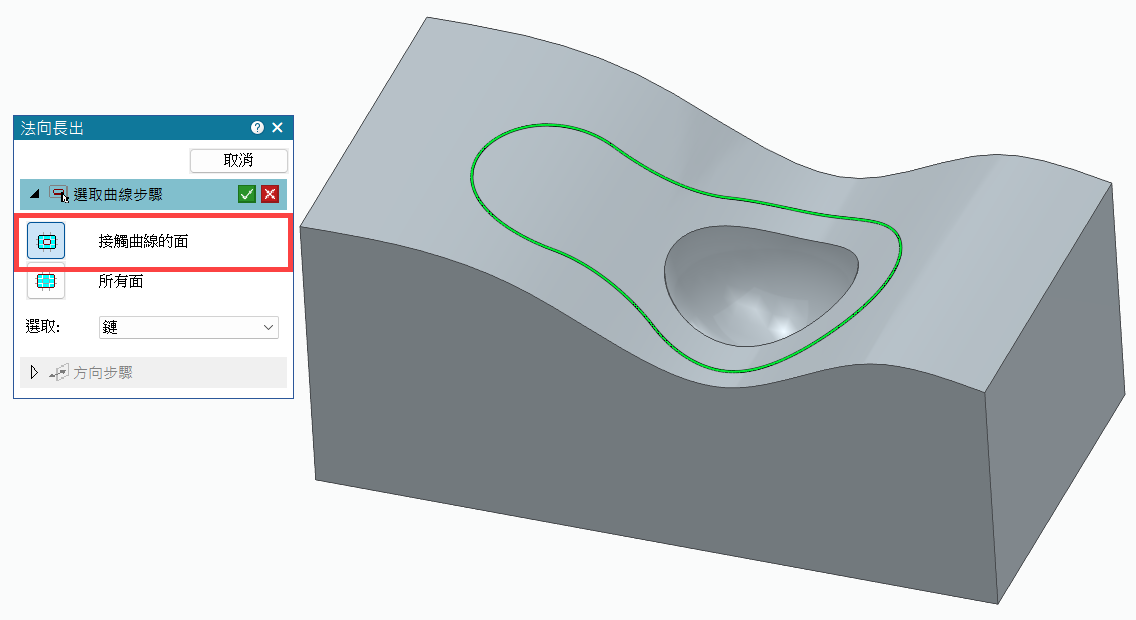

使用「長料」→「法向」，點選在曲面上投影出的曲線，此時「選取曲線步驟」預設值為「接觸曲線的面」，
因此，法向長出的面僅有與曲線接觸到的所有面，其餘內部面並不執行法向長料。

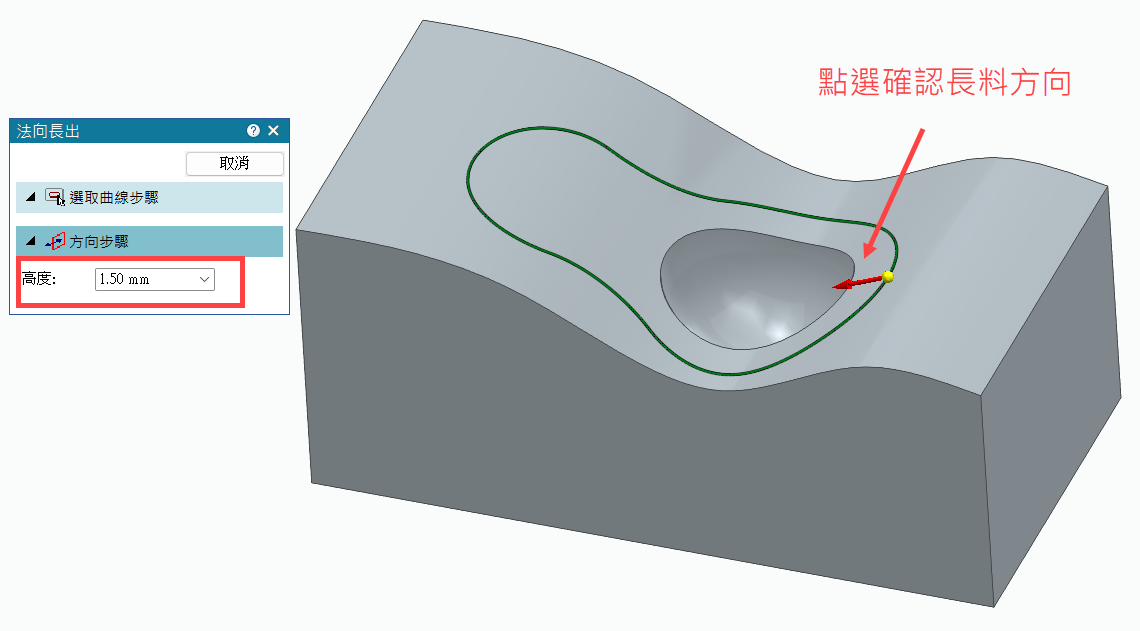

點選以設定長料方向為曲線內或是曲線外，並設置長料高度並確定。

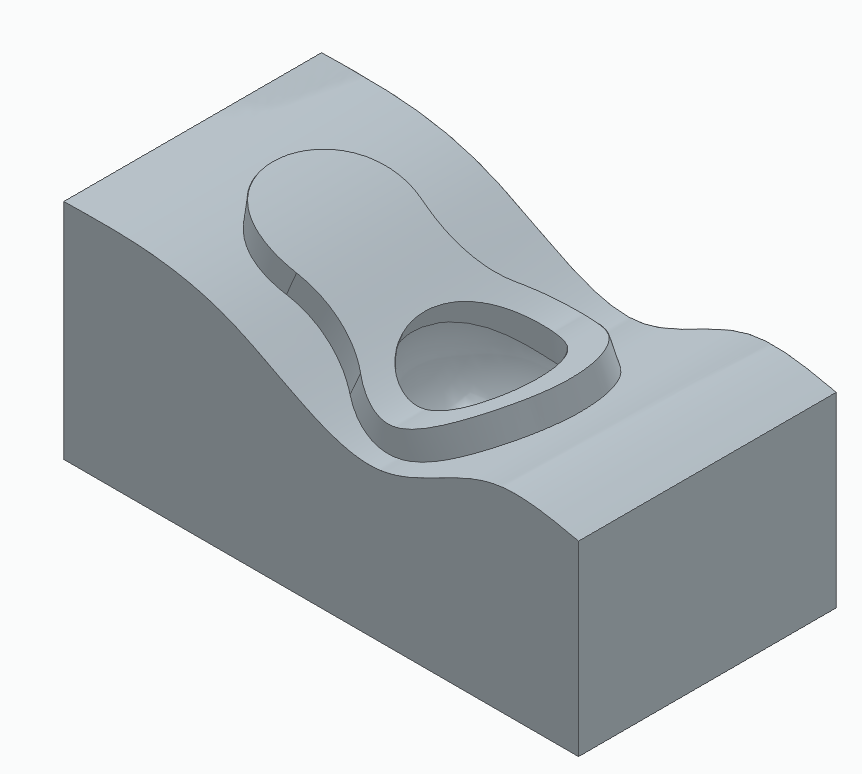

即完成「法向長料」。

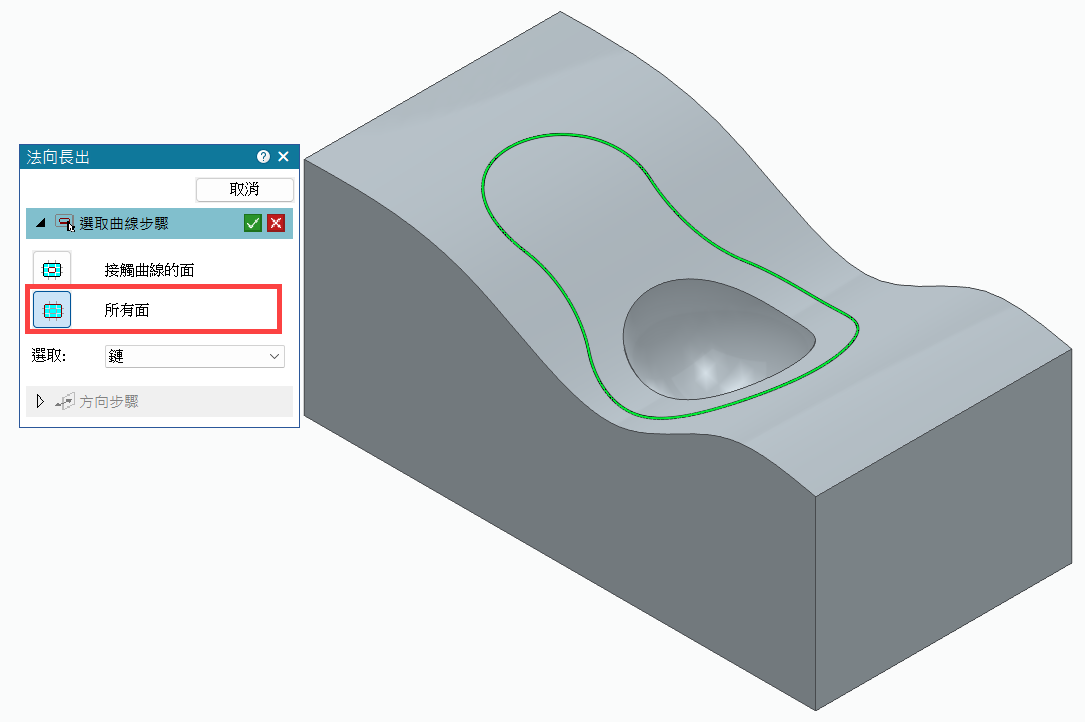

若是有多個面需一併進行法向長料，在「選取曲線步驟」可使用「所有面」，
此時即會依使用者所設定之方向，所有包含的面皆會執行法向長料。

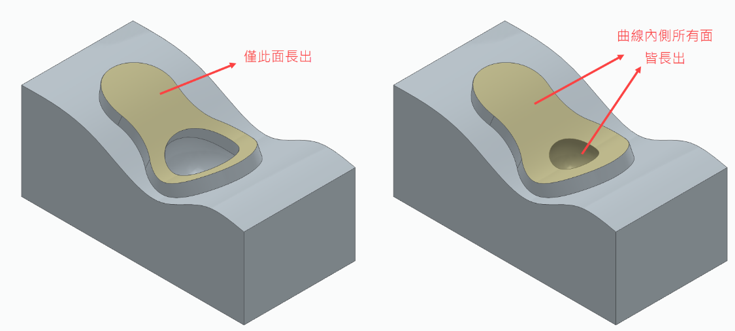

「接觸曲線的面」如左圖；「所有面」如右圖。…(完成)。

劉雨融 Yolanda
