Solid Edge 為調入尺寸保持關聯 – 2022/12/02
2
十二月
針對Solid Edge【為調入尺寸保持關聯】，讓用戶可以在工程圖尺寸標註上知道相關功能的使用方法以及應注意事項。
請參考以下說明：
步驟1 步驟2 步驟3 步驟4 步驟5

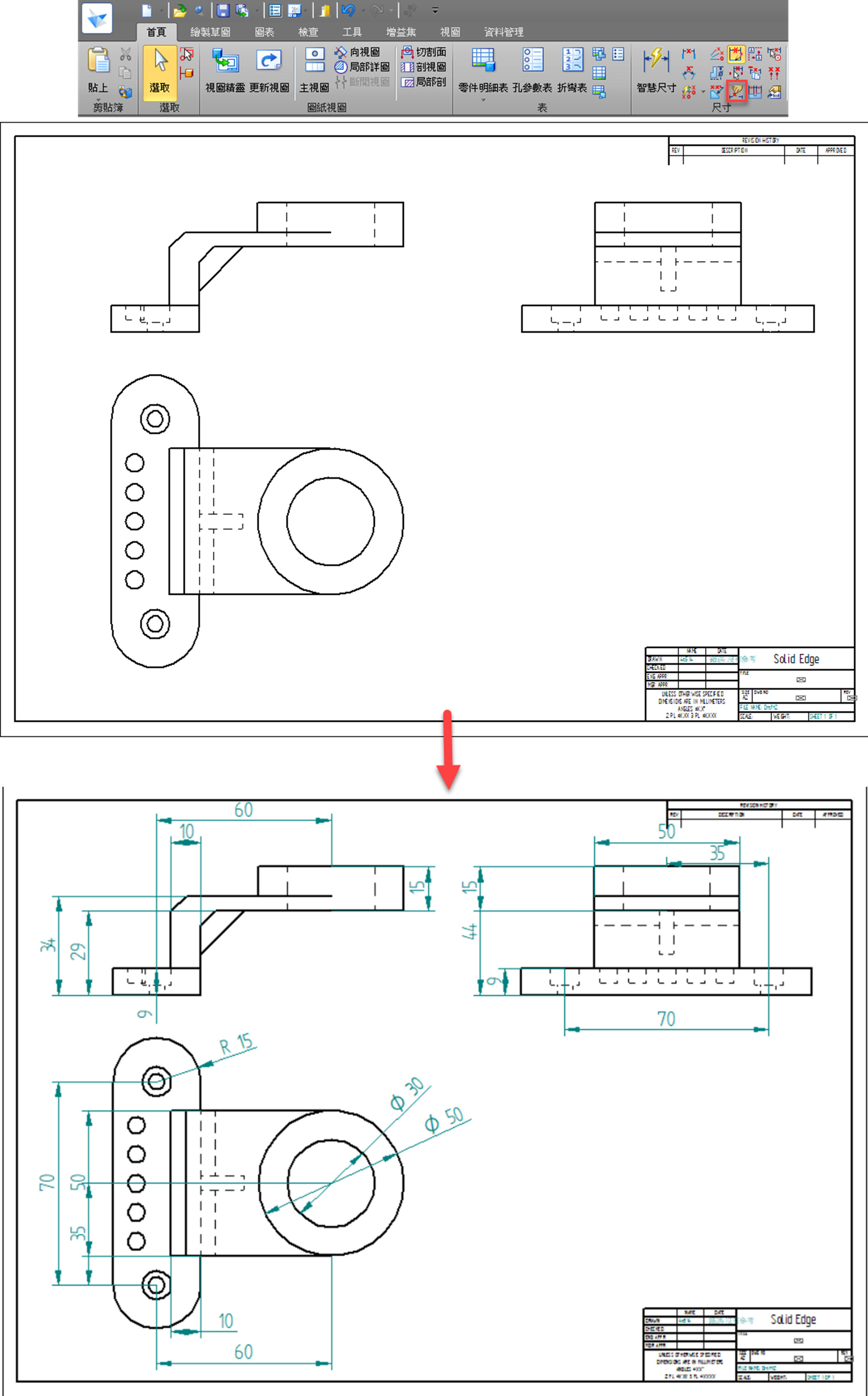

若3D零件檔有PMI資訊時，在工程圖使用『取回尺寸』可以將相對應視角的標註資訊帶入零件視圖中。

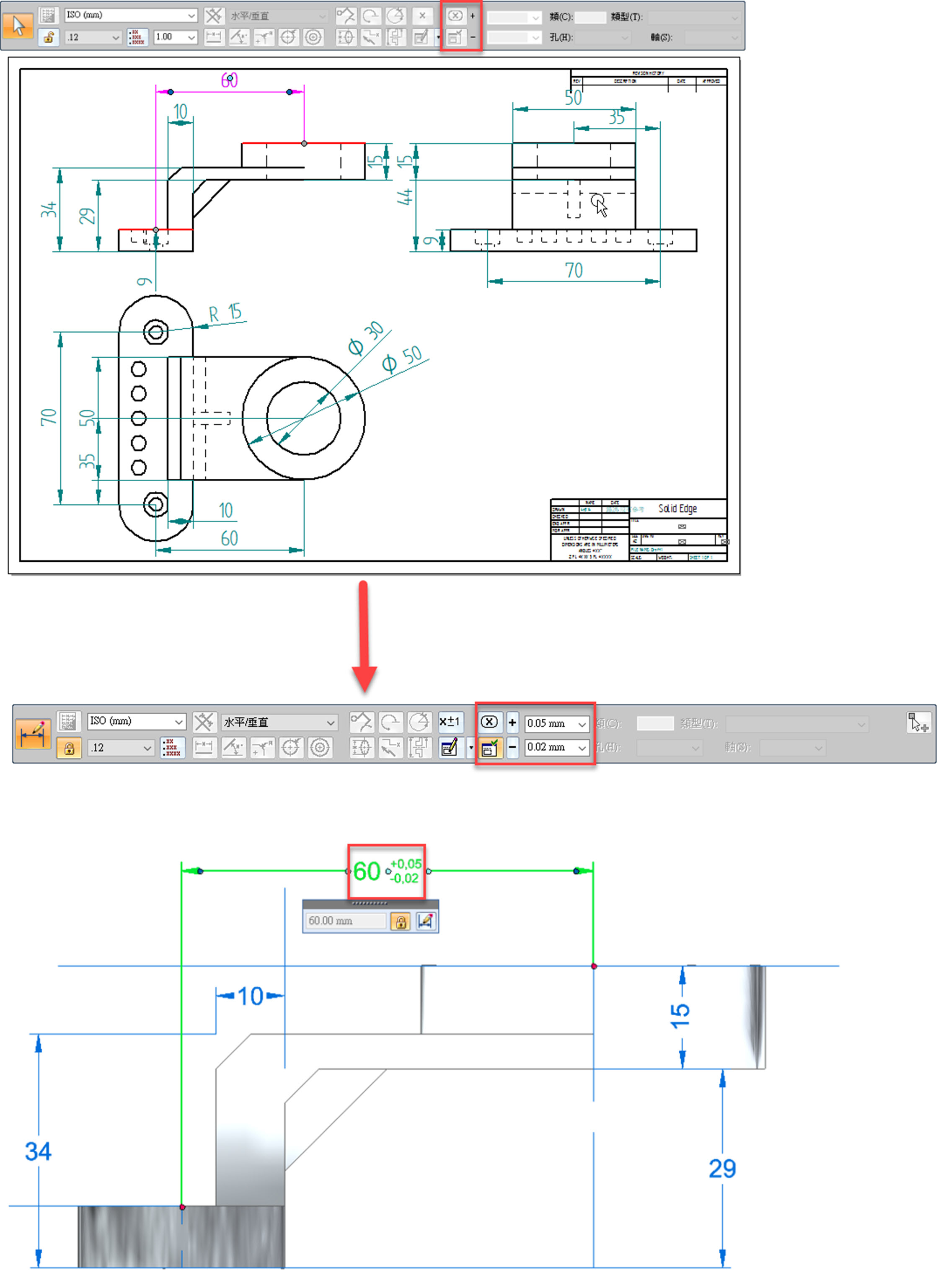

若要在取回尺寸增加公差，則需回到3D零件檔做更改。

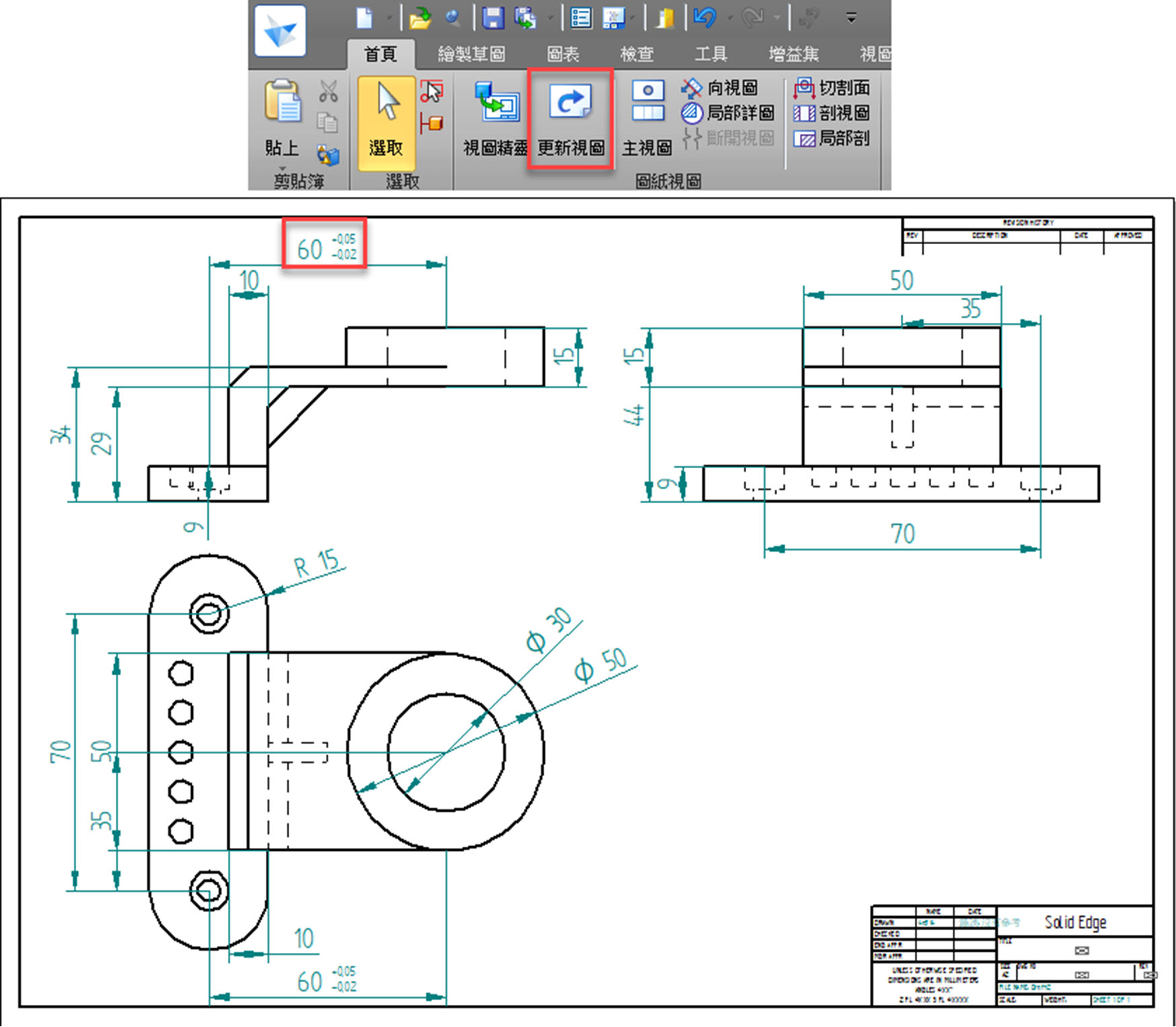

更改完後回到工程圖中按『更新視圖』，尺寸即會進行更新。

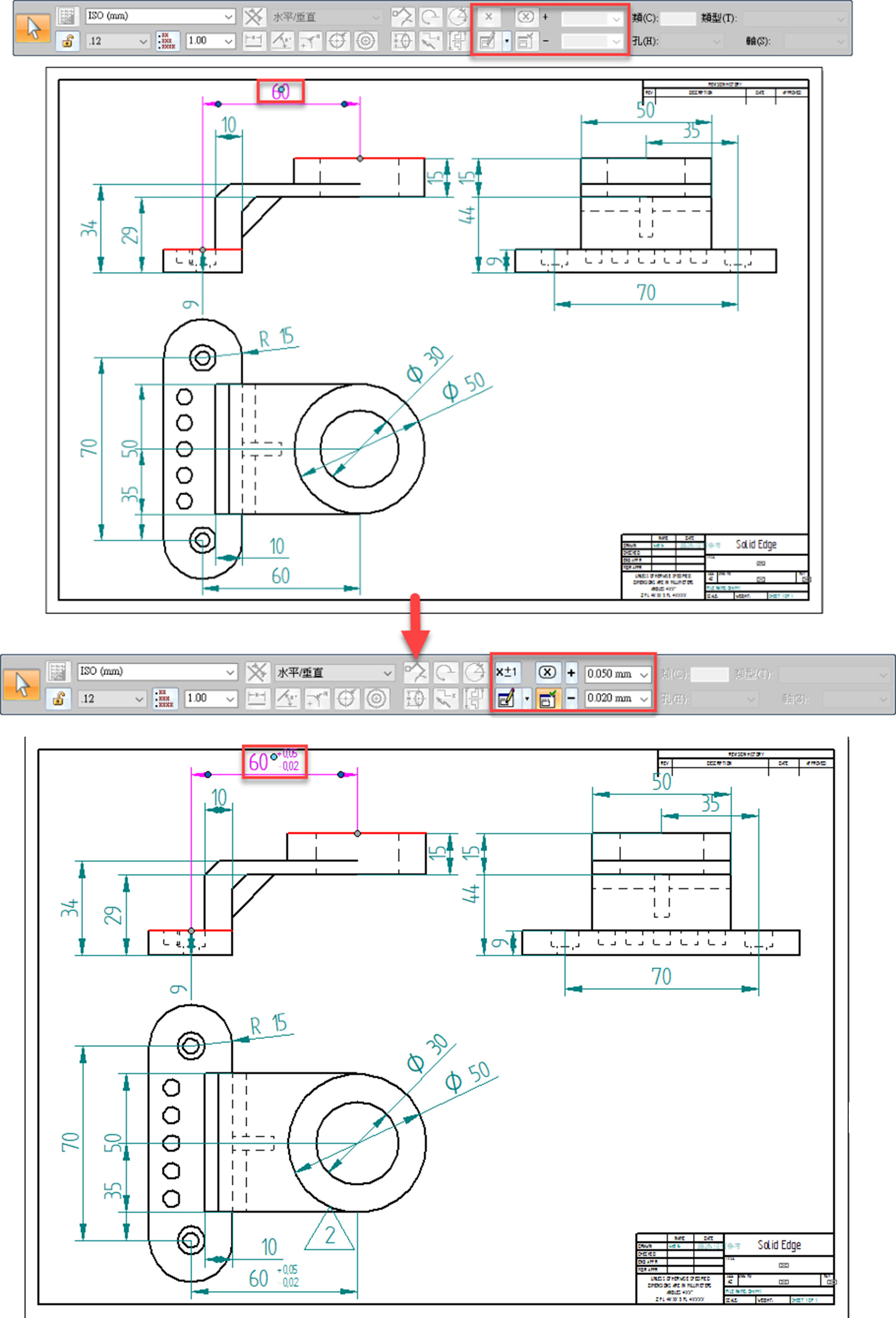

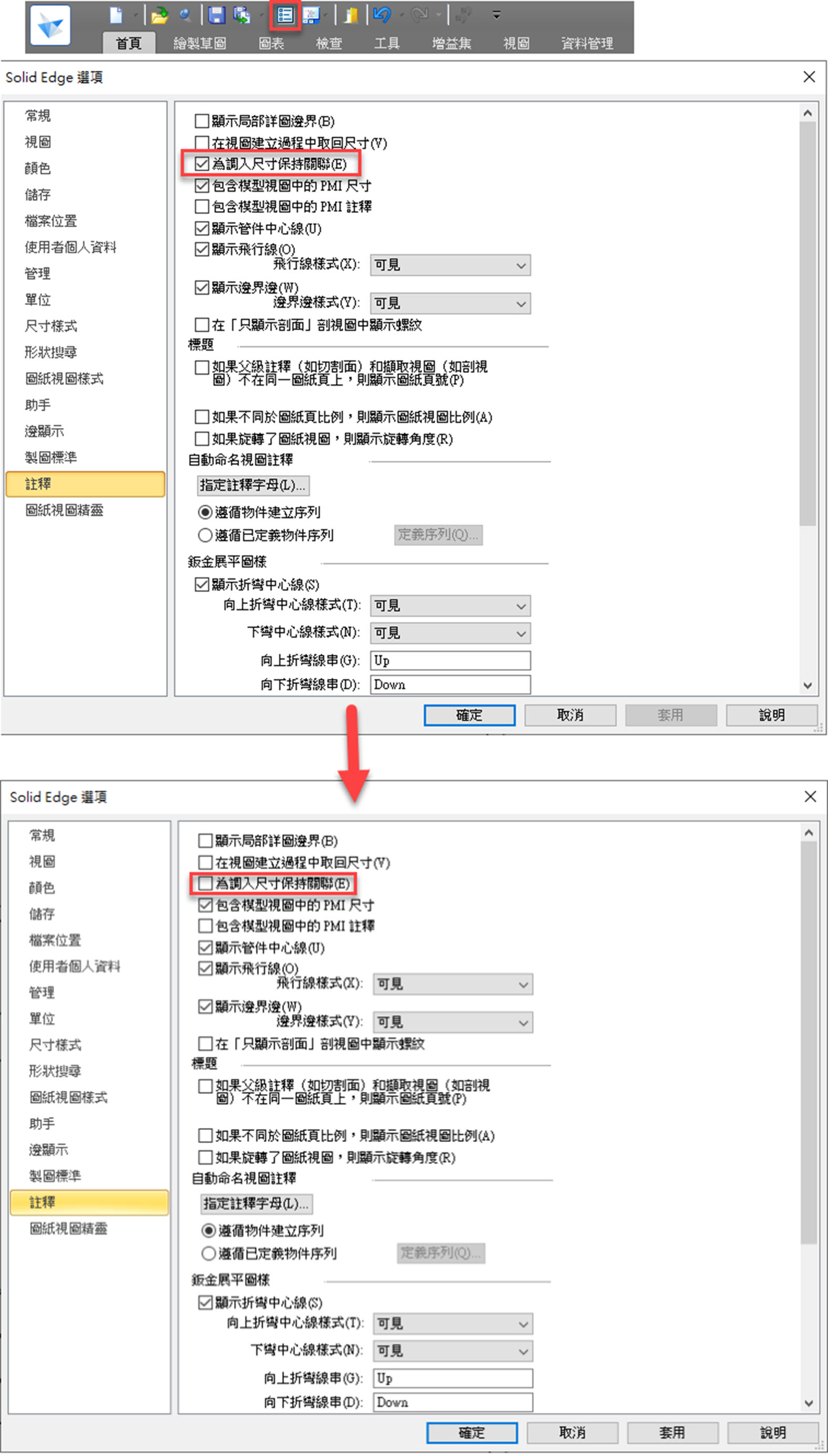

如果要在工程圖手動增加公差配合可到『選項』→『注釋』，點擊『為調入尺寸保持關聯』將功能取消勾選，則可以直接在工程圖環境修改。
將『為調入尺寸保持關聯』功能取消勾選後，即可在工程圖中針對尺寸手動加入公差配合。
Note：一但將『為調入尺寸保持關聯』功能取消勾選，會造成立體圖與工程圖之間取消關聯，
如果立體圖公差尺寸有修改，工程圖會沒辦法連動修改，使用者須謹記這影響。
Note：一但將『為調入尺寸保持關聯』功能取消勾選，會造成立體圖與工程圖之間取消關聯，
如果立體圖公差尺寸有修改，工程圖會沒辦法連動修改，使用者須謹記這影響。
