Solid Edge 特徵重播 – 2023/06/09

六月

Posted by Monica

Category:

在開啟模型的時候，想參考其他人員的繪圖方式，通常可以直接看導航者上面的繪圖紀錄。

但是特徵太多，一個一個點開又太過於繁瑣，那該怎麼辦?

在Solid Edge 提供了「特徵重播」這樣的功能，讓使用者可以快速了解繪圖的過程。

※備註：此功能僅支援“順序建模"的零件，“同步建模"由於沒有特徵順序的關聯性，因此不適用此功能。

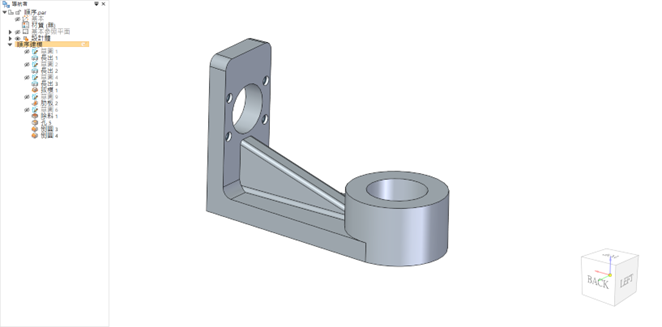

首先，開啟繪製好的零件，確認為"順序建模"所繪製。

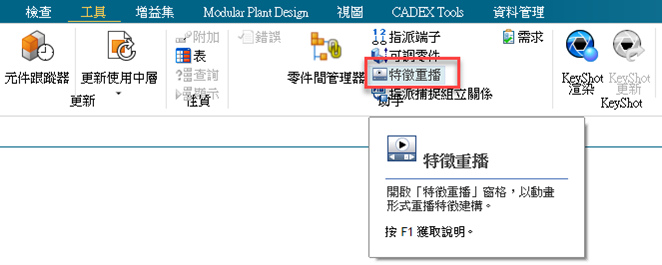

接著點選工具當中的「特徵重播」指令。

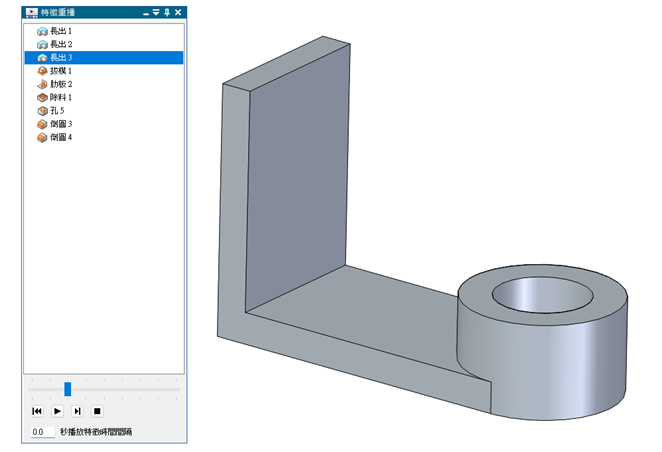

接下來畫面上會出現繪圖紀錄的工具列，使用者可以直接點選特徵，看此特徵繪製完的時候，
外型應該是如何。也可以透過底下的播放鍵，播放整個繪製流程。…(完成)

林彥錡 Kevin Lin
