繪製零件過程中，若遇到需要讓某個尺寸變更成某個數值後使得截面積相同，但想知道數值是多少？

一般的作法都會用很多數學公式去完成，而在 Solid Edge 中僅需要利用【目標搜尋】來達成此需求。

請參考下方操作：

步驟1 步驟2 步驟3 步驟4

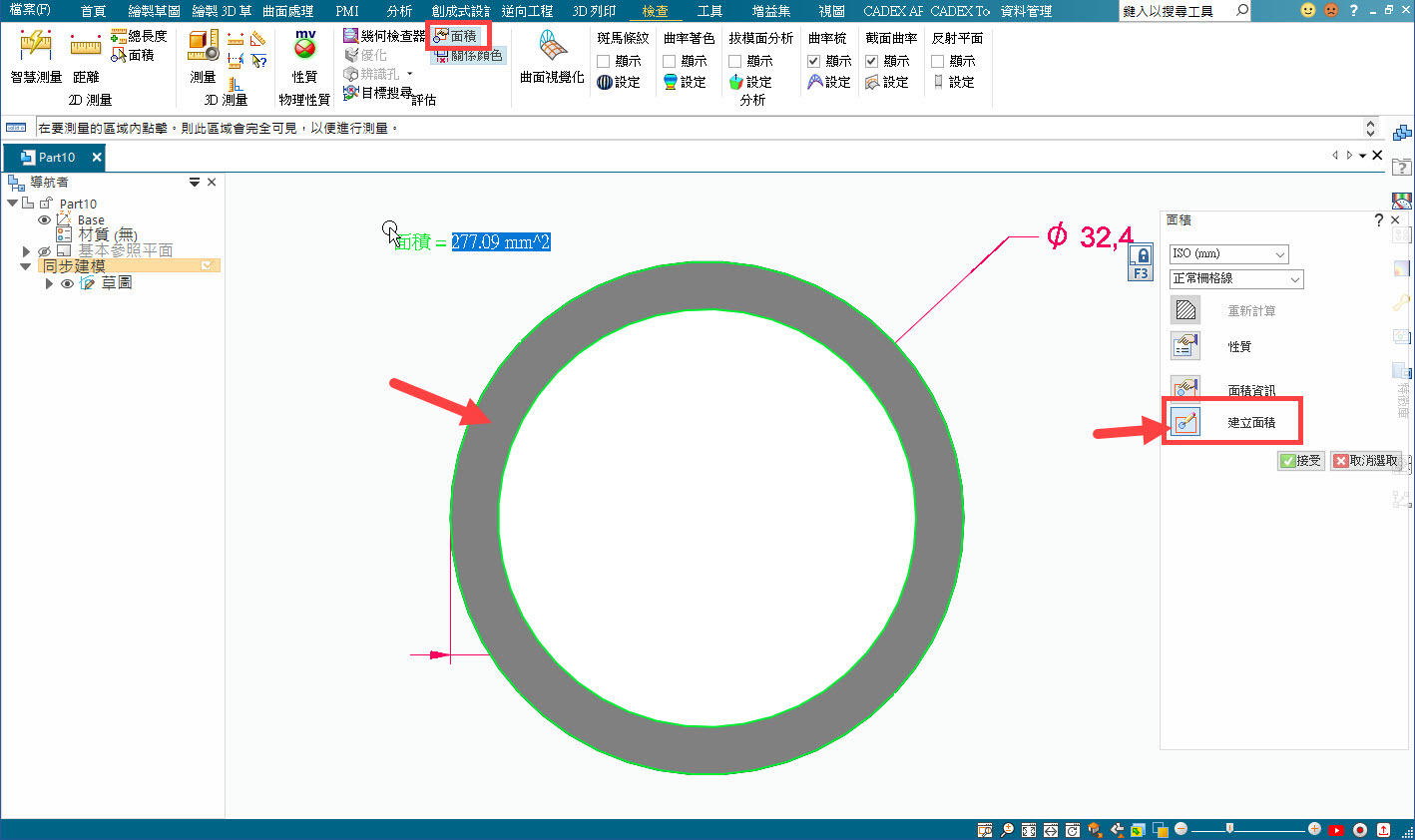

在第一個草圖中，功能選單頁籤【檢查】→【面積】功能，點選【建立面積】，已建立出目前的面積目標值為多少。

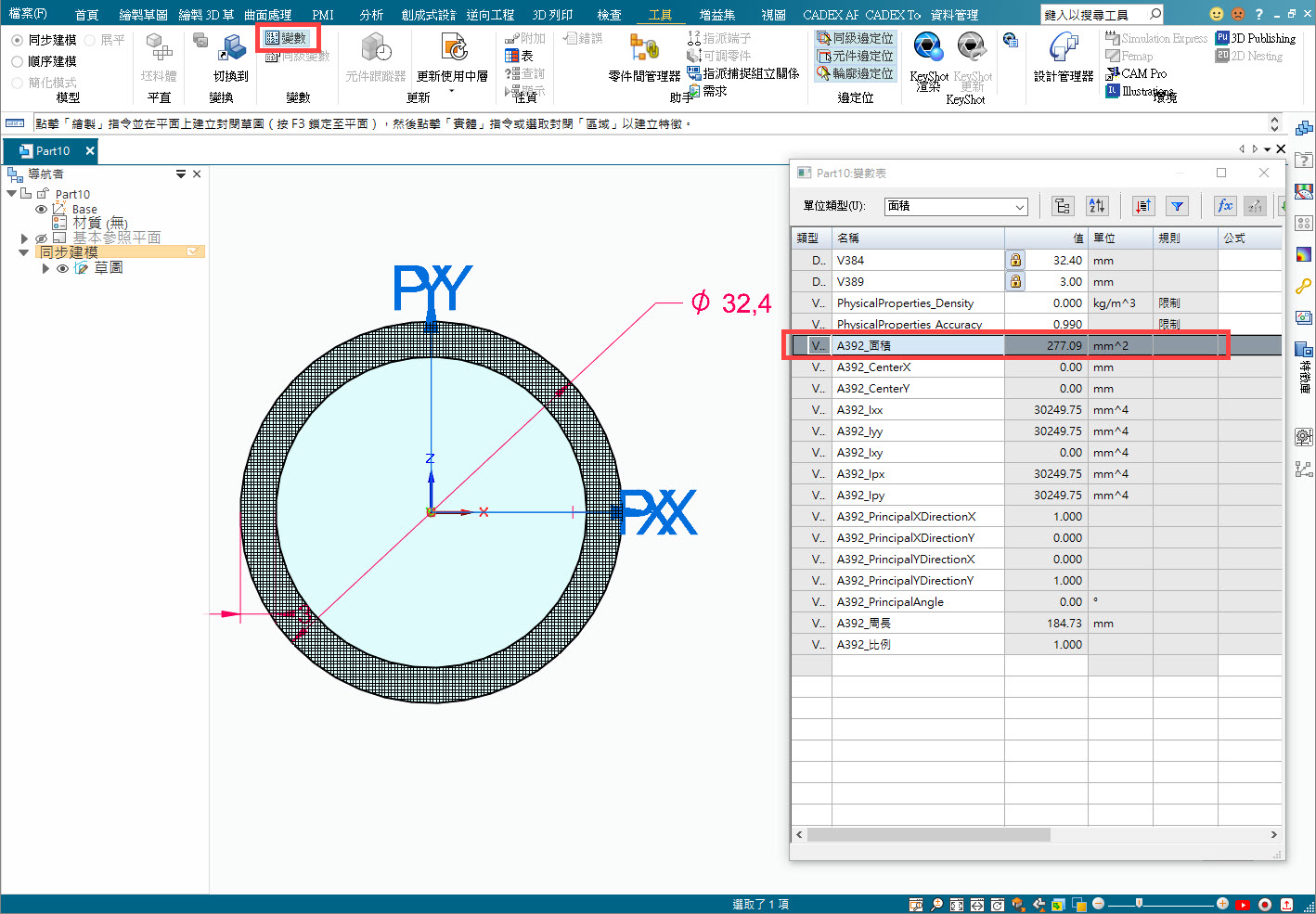

在功能選單頁籤【工具】→【變數】，確認已記錄面積值的欄位，並也顯示出數值。

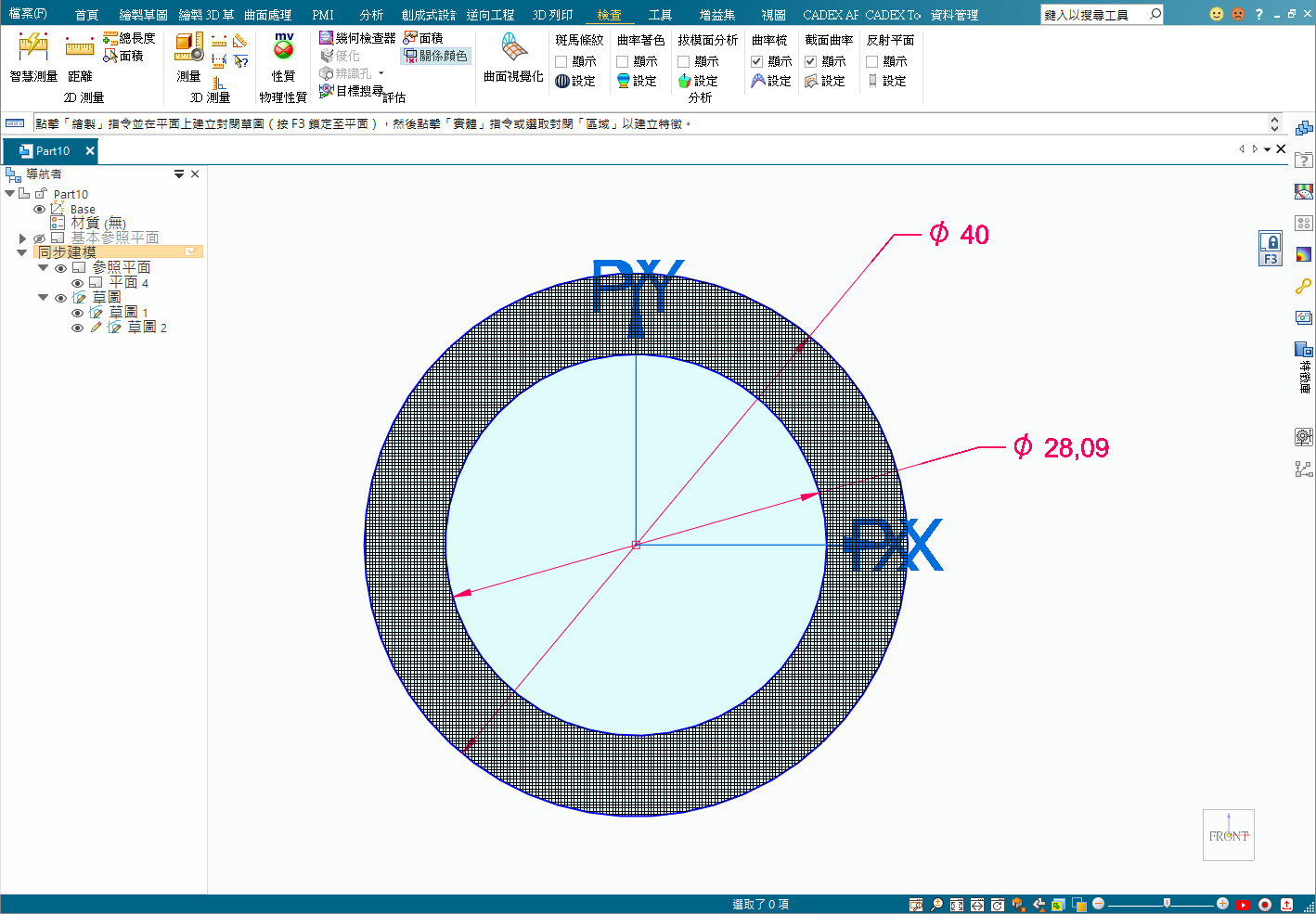

在第二個草圖中，繪製完成後也建立面積的參數。

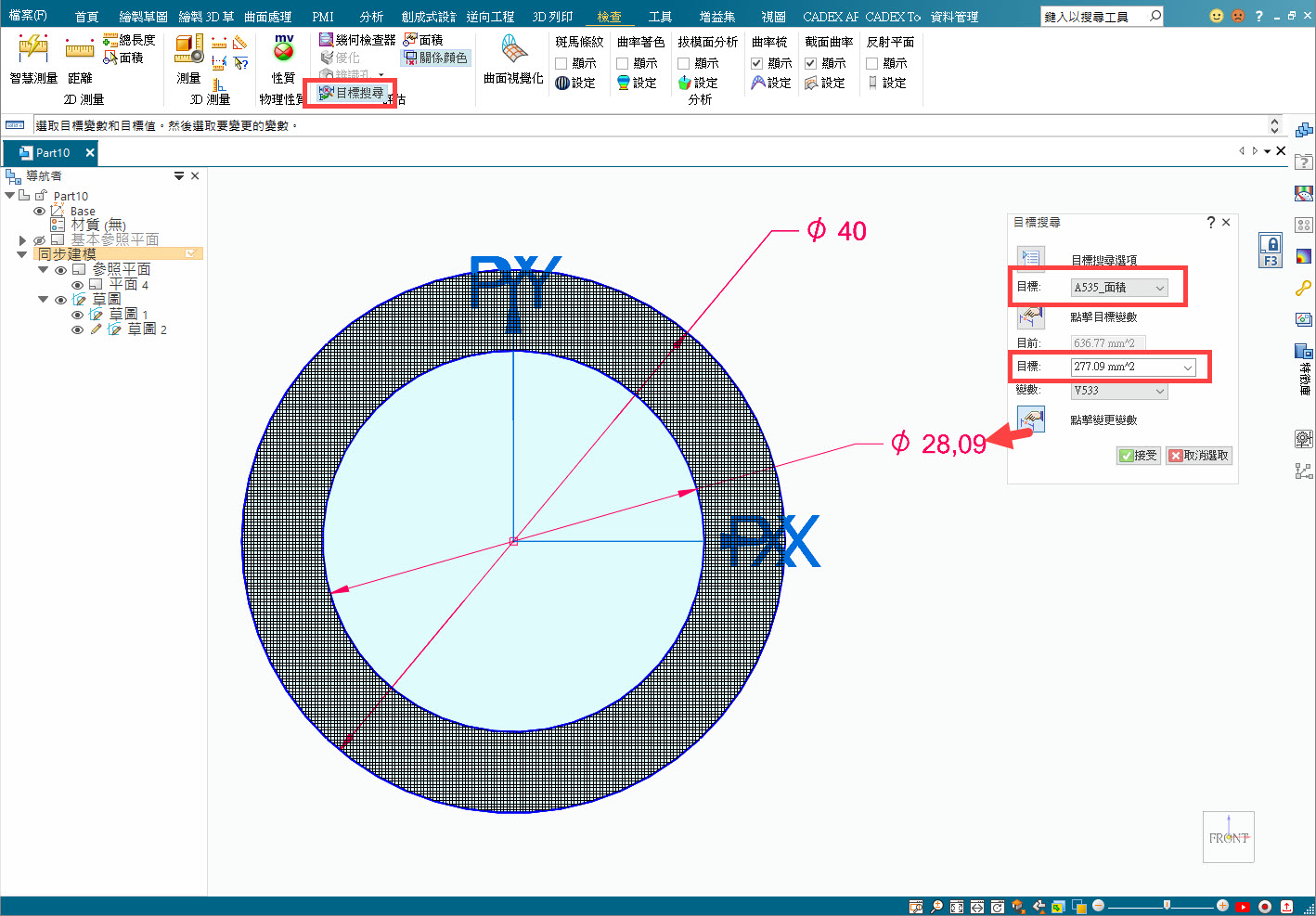

使用【檢查】→【目標搜尋】，
將目標選為第二個建立的面積(A535_面積)，將目標數值輸入第一個建立的面積數值，

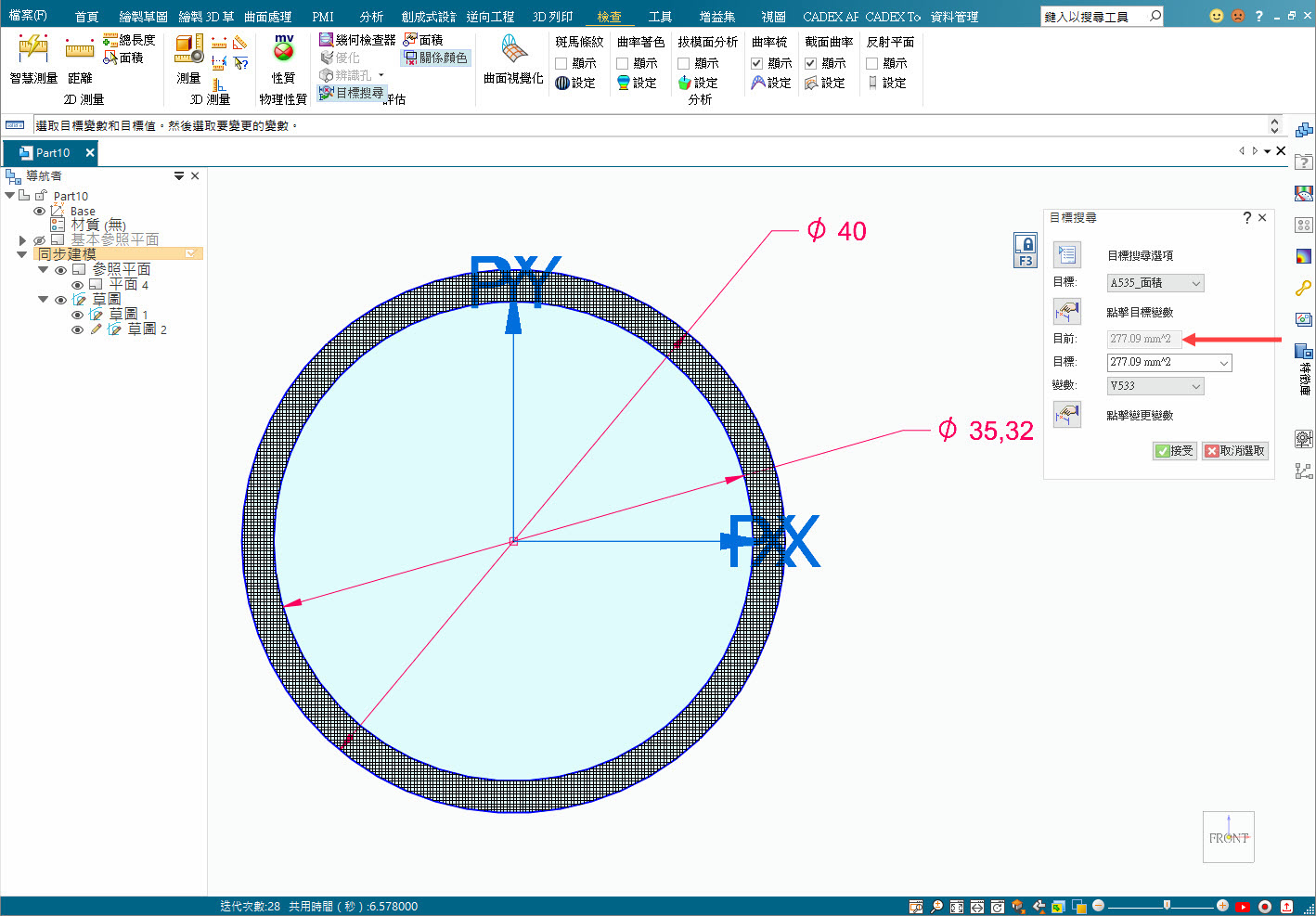

再將變數設為要變動的尺寸(例如圖示Ø28.09)，執行【接受】計算數值。即可完成。…(完成)。
