Solid Edge – 直徑標註保持水平 – 2020/08/21

八月

Posted by Monica

Category:

在Solid Edge工程圖的”直徑標註”當中，怎麼樣讓數字保持水平呢? 利用本篇的小技巧來完成吧。

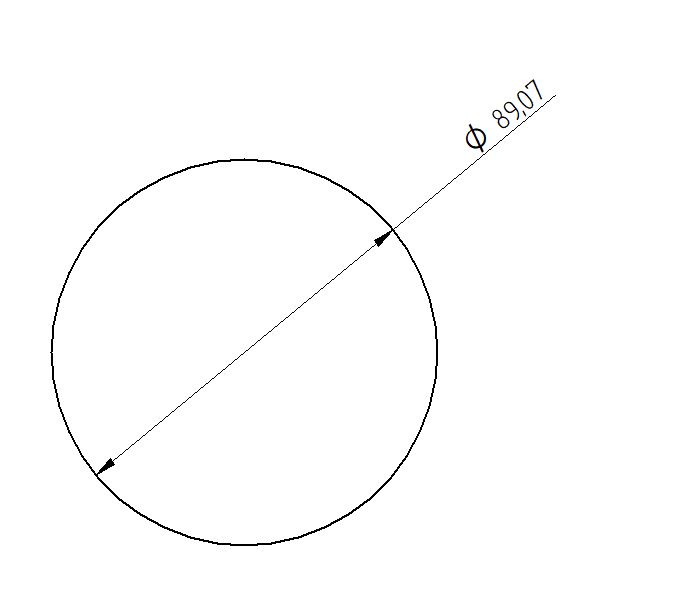

首先進入Solid Edge工程圖，繪製一個”圓”並進行標註。

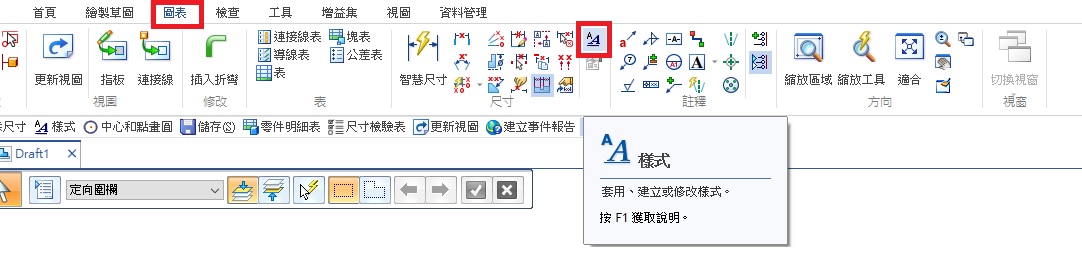

找到功能區內→標籤「圖表」→「樣式」。

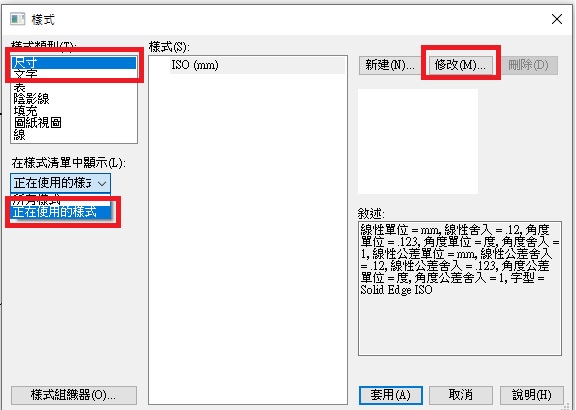

在左邊「樣式類型」選擇”尺寸”→下方樣式清單中顯示選擇”正在使用”→點選右邊「修改」。

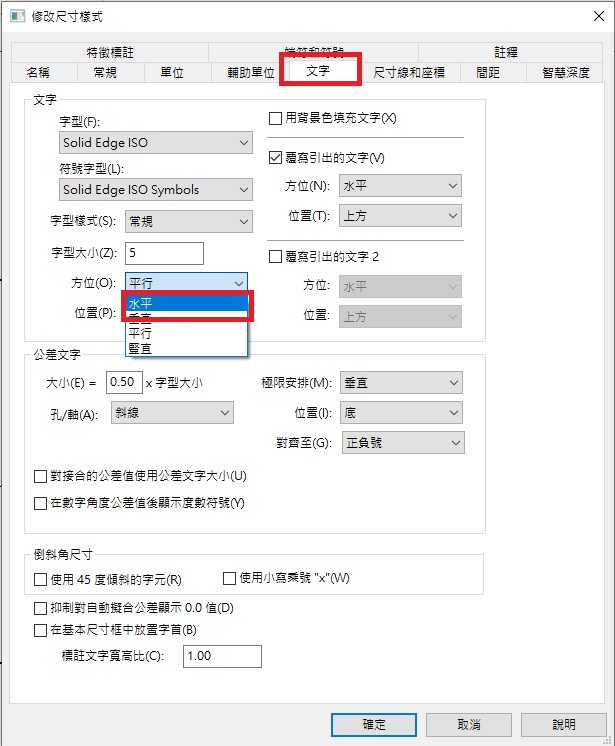

上方標籤選擇”文字”→下方尋找方位內容更換成”水平”。

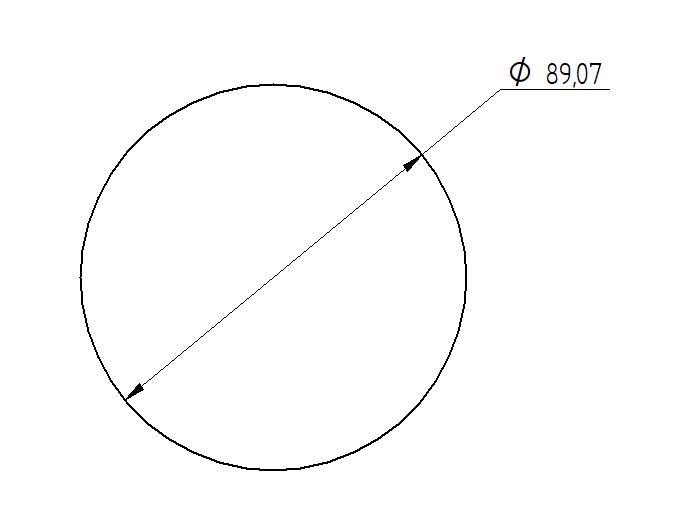

就會出現我們需要的直徑水平尺寸，記得存成”工程圖範本”，之後就不用每次修改。(完成)

黃照傑 Jay
