Solid Edge Simulation- 簡化模型並使用 X, Y, Z 分量施加負載 – 2020/09/14

Posted by Monica
Category:

研究題目模型為自行車把手橫樑支架,施加的力都為相等,利用對稱性,透過橫樑支架剪成一半來加快有限元素模型的處理。通過指定相對於座標系的各個 XY Z 方向分量,定義負載方向。

Solid Edge使用者,可以透過以下步驟說明,進行實際操作學習。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10

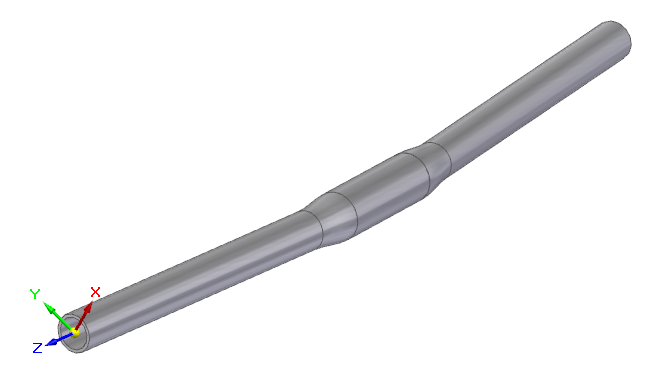

開啟零件名稱為 FE_bar-XYZ.par 的檔案。
分析模型在 \Program Files\Siemens\Solid Edge 2020\Training\Simulation 資料夾中提供。
材料使用檔案內建預設的6061 – T6 鋁合金。

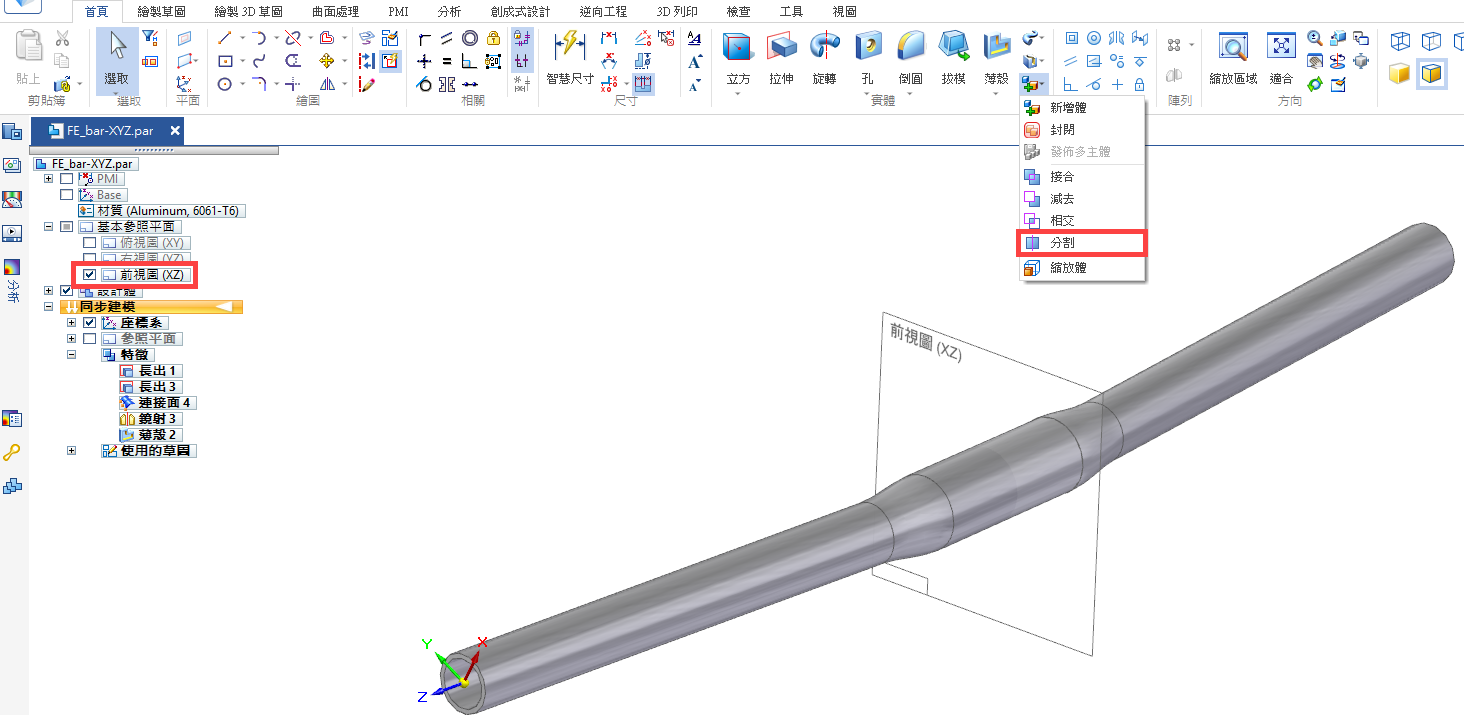

簡化模型,勾選「前視圖(XZ)」的參照平面,通過中間的參照平面,將模型進行分割。

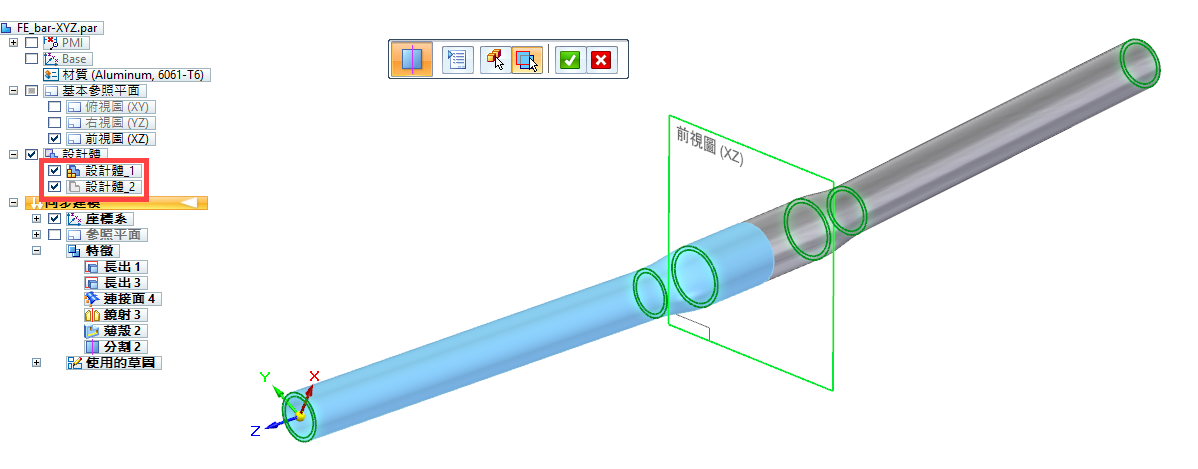

簡化模型,通過「分割」模型指令,建立二個獨立的實體。

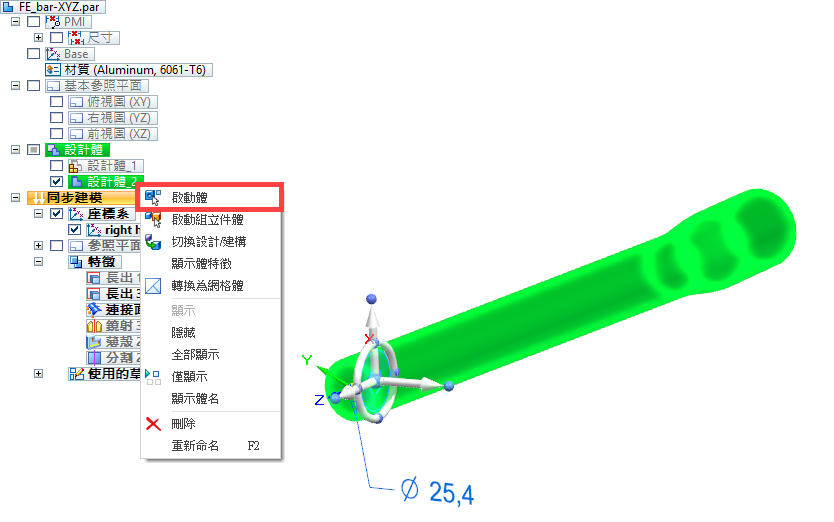

簡化模型,點擊「設計體2」滑鼠右鍵「啟動體」,將「設計體1」勾選取消為隱藏,透過「設計體2」另一半實體進行分析。

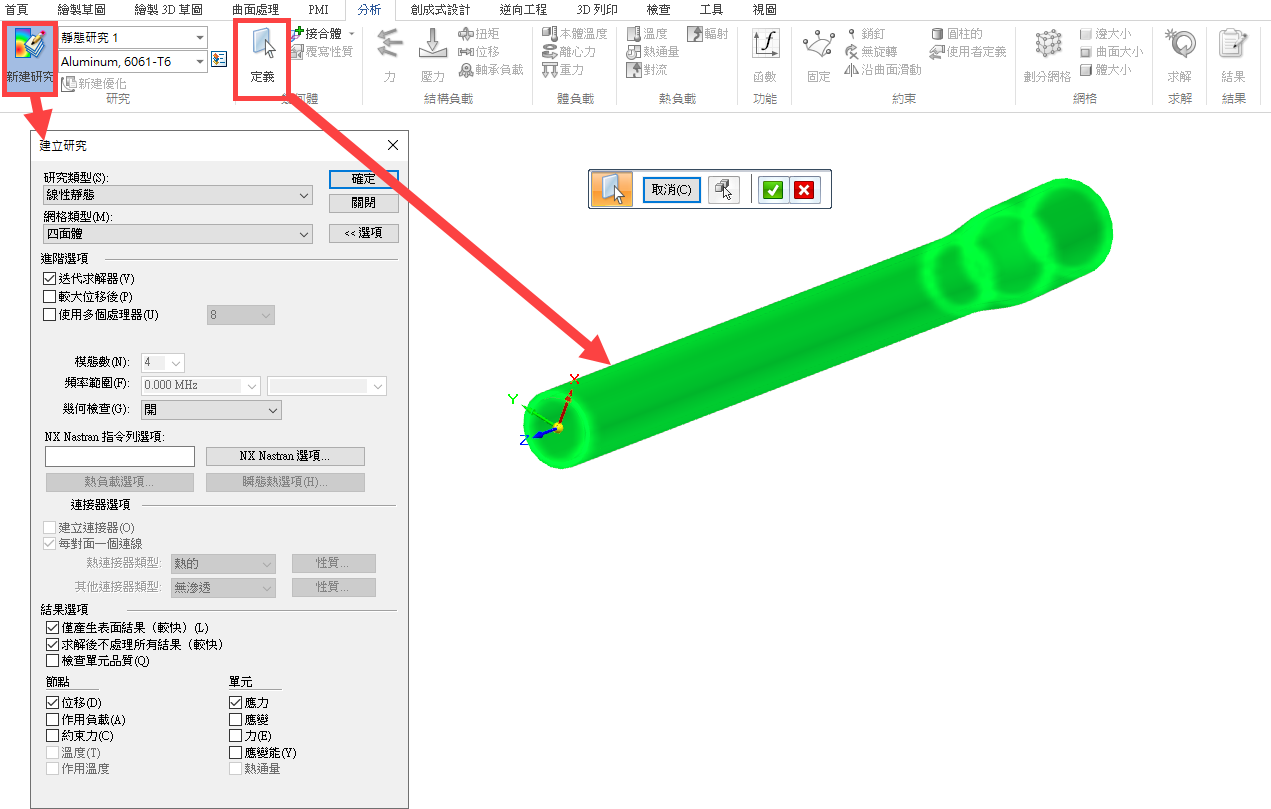

建立靜態研究。
■ 選取分析標籤 → 新建研究。
■ 選取 線性靜態 研究類型和 四面體 網格類型。選取 確定
■ 選取定義幾何體將設計體2。選取確定。

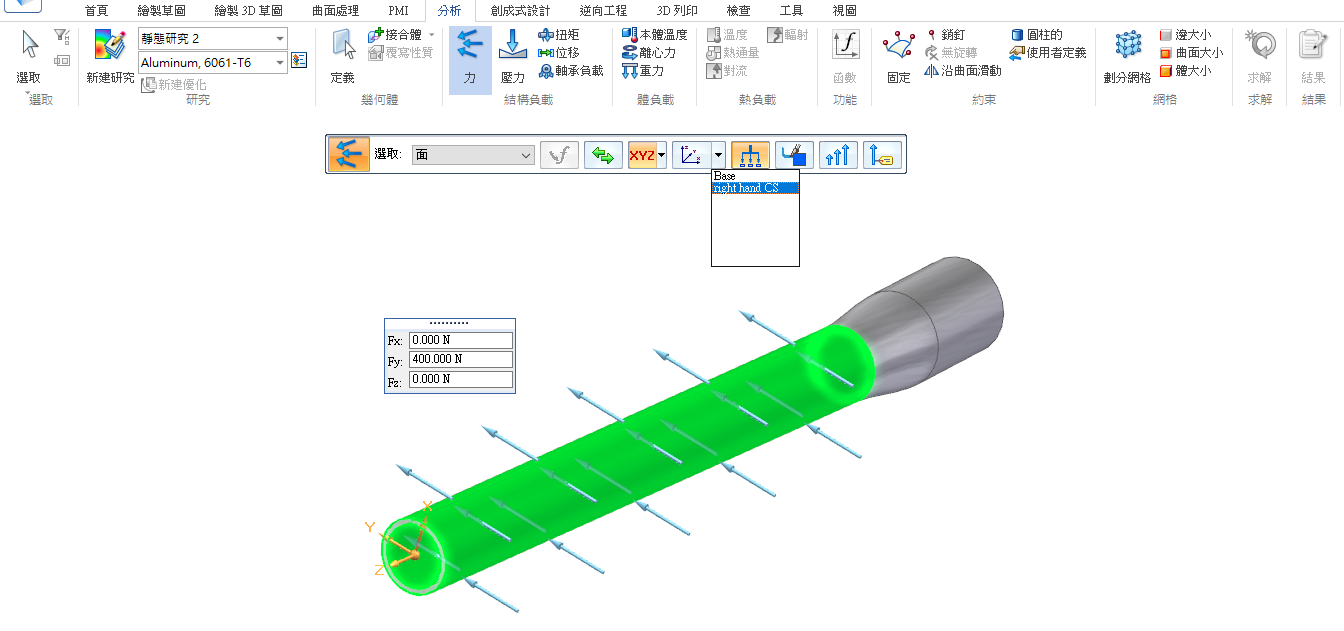

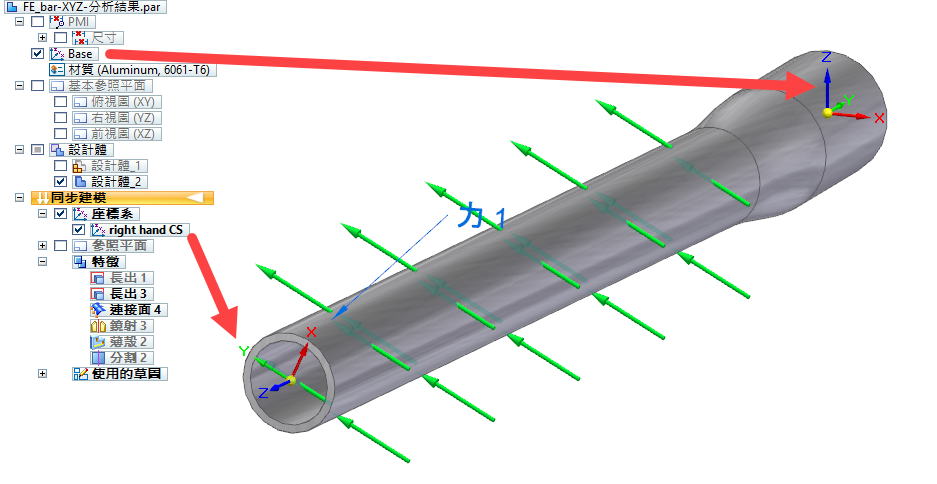

新增力,通過分量定義負載方向。
■ 選取橫樑支架的內圓柱面和外圓柱面。
■ 在 負載指令列 的方向類型清單中,選取分量
■ 從選取座標系清單中選取right hand CS座標系
■ 在 Fy 分量框中,輸入力值 400 N (90磅力)。將 Fx 和 Fz 分量設定為零。

分量座標系說明,CAD原先繪圖座標系與模型有角度要施力向量沒有平行,可通過自定義新增需要的角度做為方向座標系,後續的分量定義Fx、Fy、Fz必須以自定義座標系為依據。

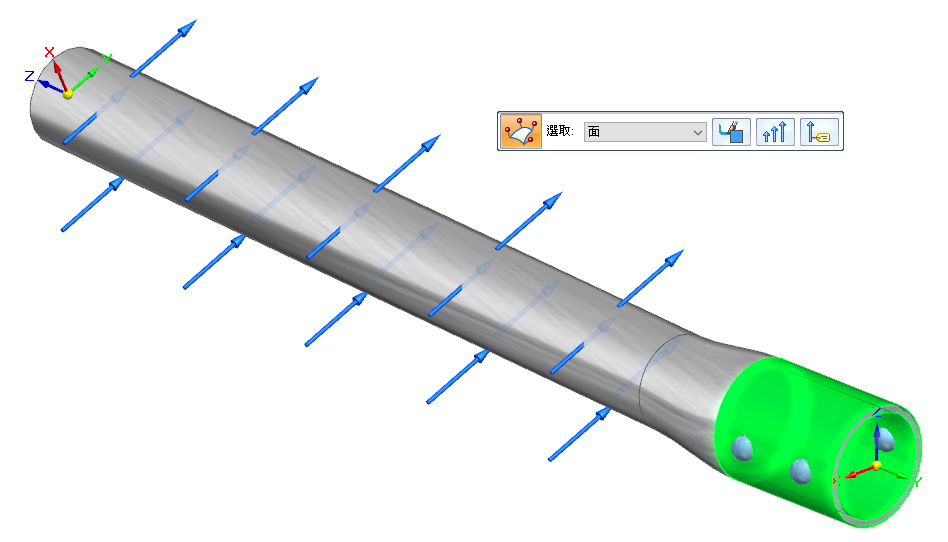

定義固定約束,選取右端的內面和外面。

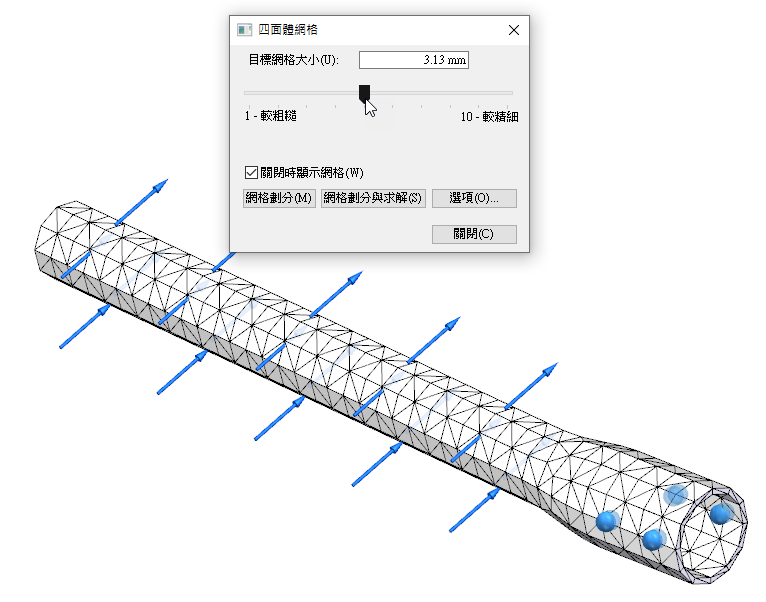

劃分網格與求解。

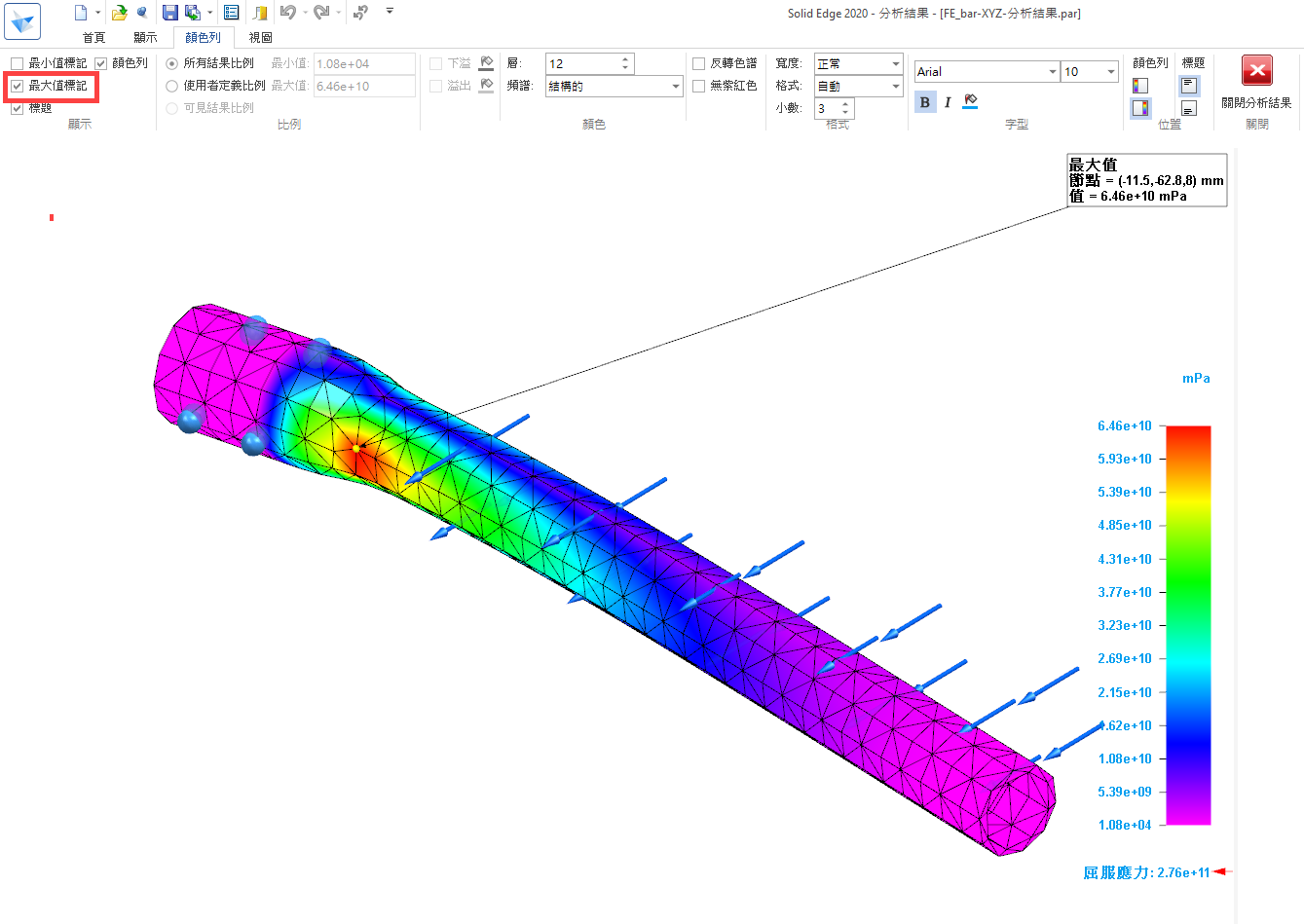

旋轉零件以檢視最大應力的區域。...(完成)

林耀贊 Andrew Lin
