Solid Edge 細分建模_對齊至曲線 – 2022/08/05

八月

Posted by Monica

Category:

Solid Edge 細分建模中的「對齊至曲線」，可針對不同視角的輪廓曲線來做曲面塑形，能更快將模型塑形。

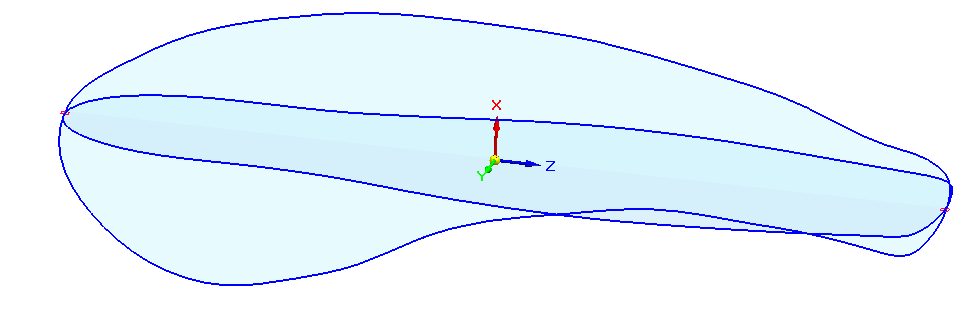

首先繪製參考的曲線線段。

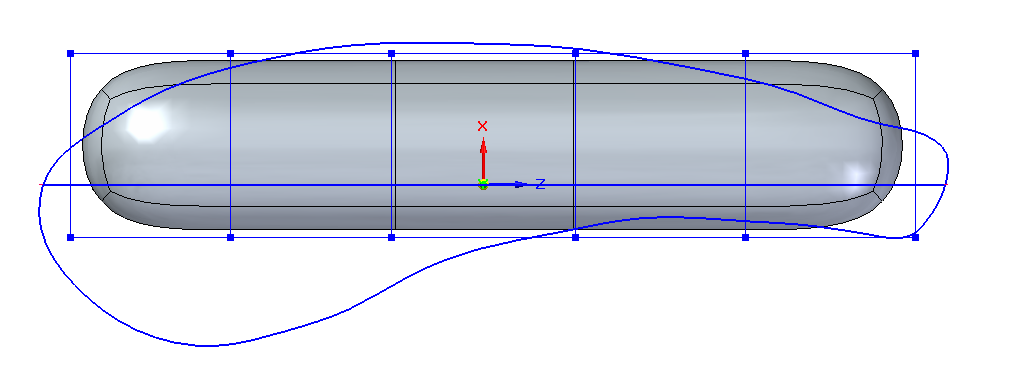

接著至「曲面處理」，選擇「細分建模」將基礎模型拉出如下圖。

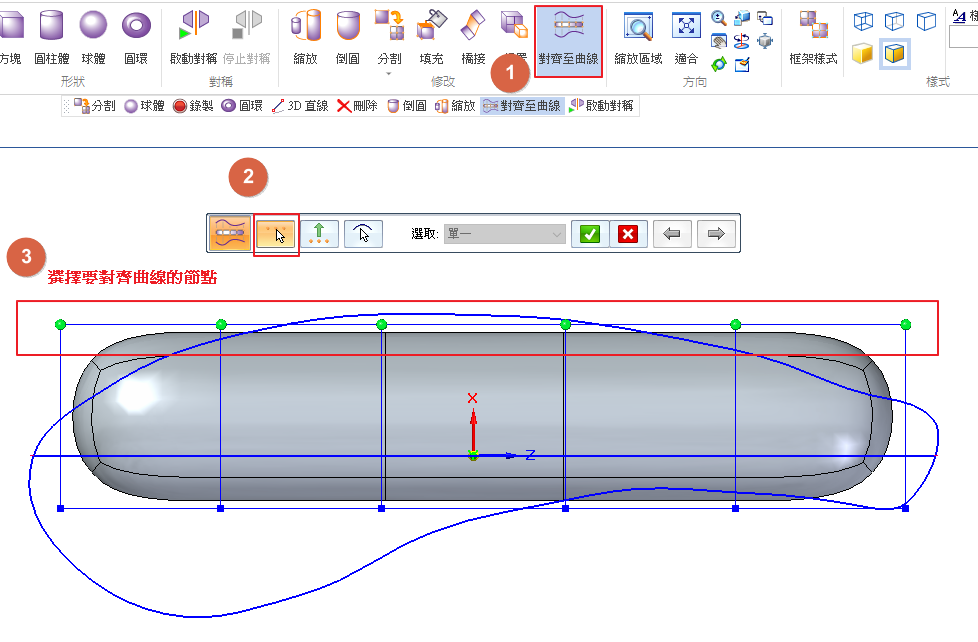

選擇「細分建模」內「對齊至曲線」先將要對齊曲線的節點框選或個別選取。

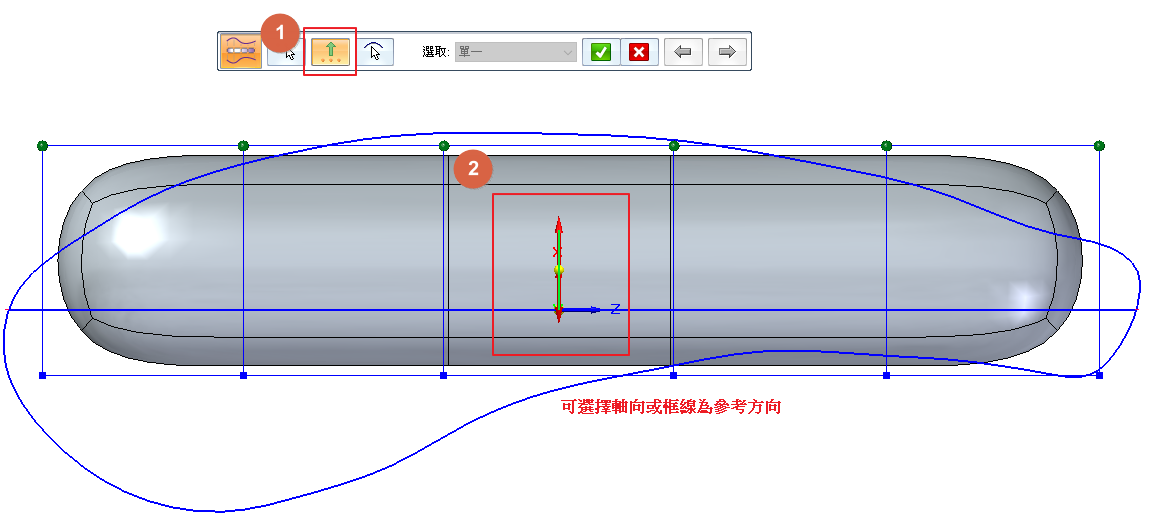

下一步選擇「對齊方向」(選擇軸向或是框線都可)。

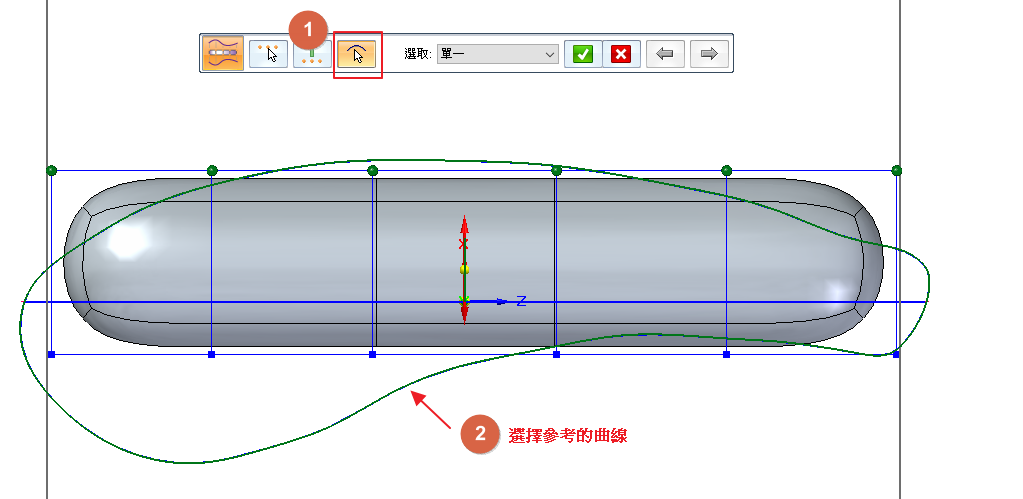

再來選擇「曲線」來做對齊參考。

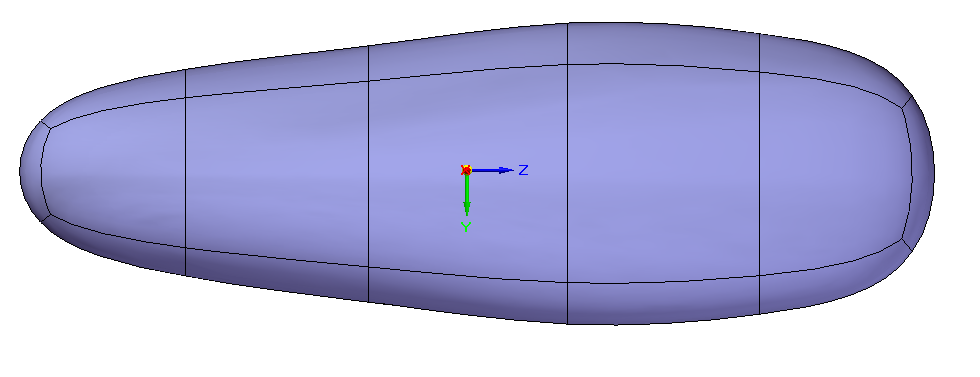

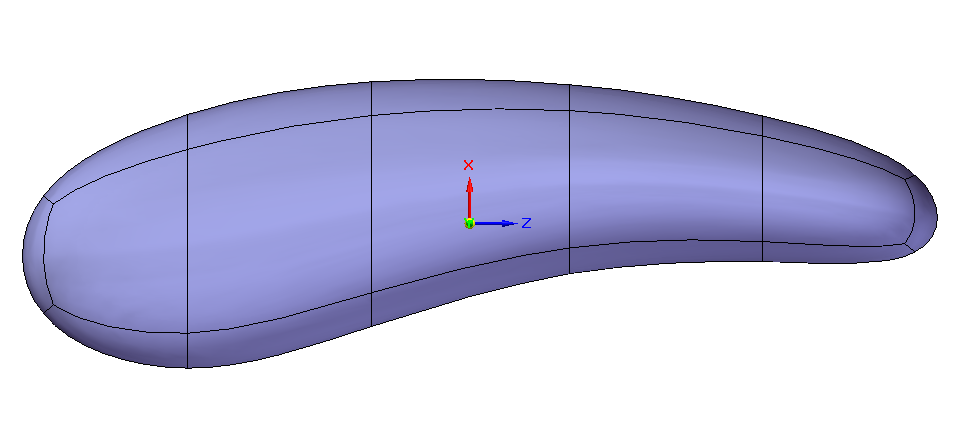

在「曲線」步驟下，可按壓住滑鼠左鍵繪製曲線(或用繪製曲線的方式左鍵點一下一個節點繪製出參考曲線)，而「後移」及「前移」
可以選擇前一個繪製曲線還是後一個繪製曲線。
(影片示範) Solid Edge–細分建模_對齊至曲線

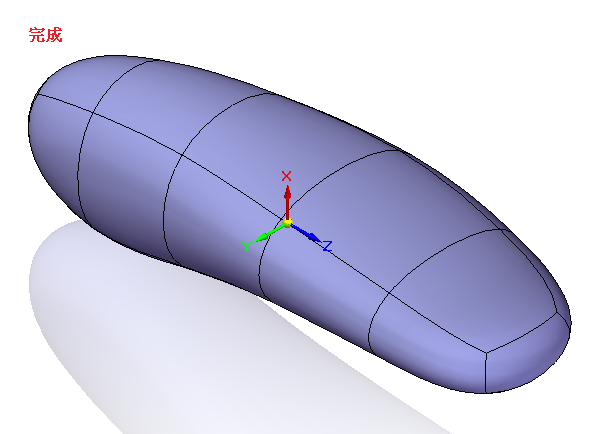

完成造型。...(完)
