Solid Edge 細分建模_橋接 – 2022/07/15
15
七月
Solid Edge細分建模中的「橋接」，可運用於將兩個細分體做連接，就好比在兩個不相連的地方或物件形成連接的橋樑。
例如：水壺把手、獎盃、板手連接處、啞鈴、拉鍊、高爾夫球桿、棒球棍…等等。
指令說明 步驟1-1 步驟1-2 步驟1-3 步驟1-4 步驟1-5 步驟1-6 步驟1-7 步驟2

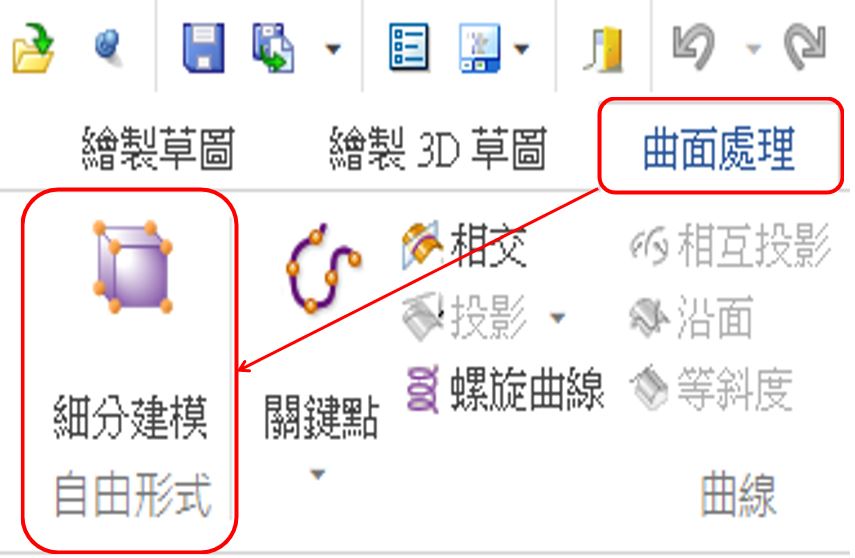

使用「曲面處理」標籤 →「細分建模」群組，可以找到以下所需要的指令。
透過以下方式形成「橋接」：

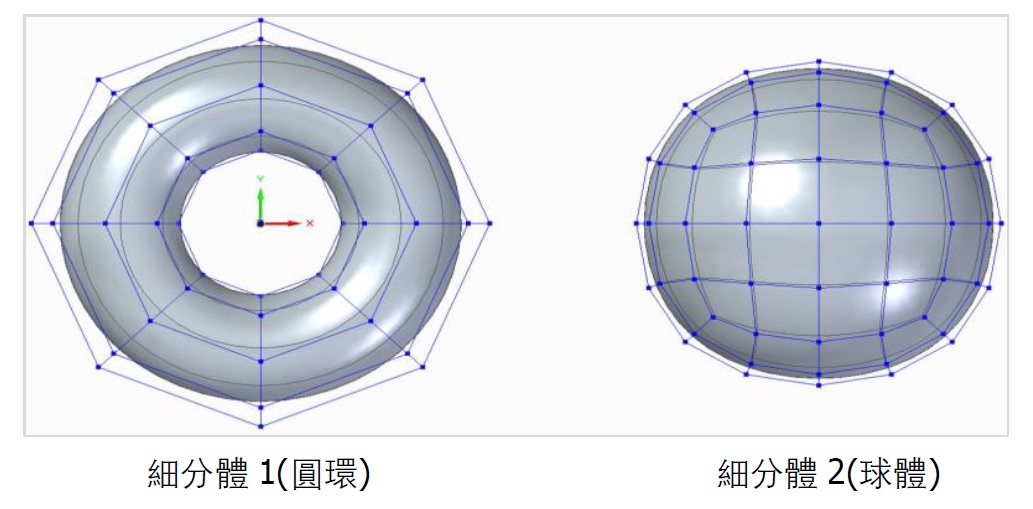

曲面處理標籤 → 細分建模群組 → 形狀，可以建立以下所需物件。(左圖)

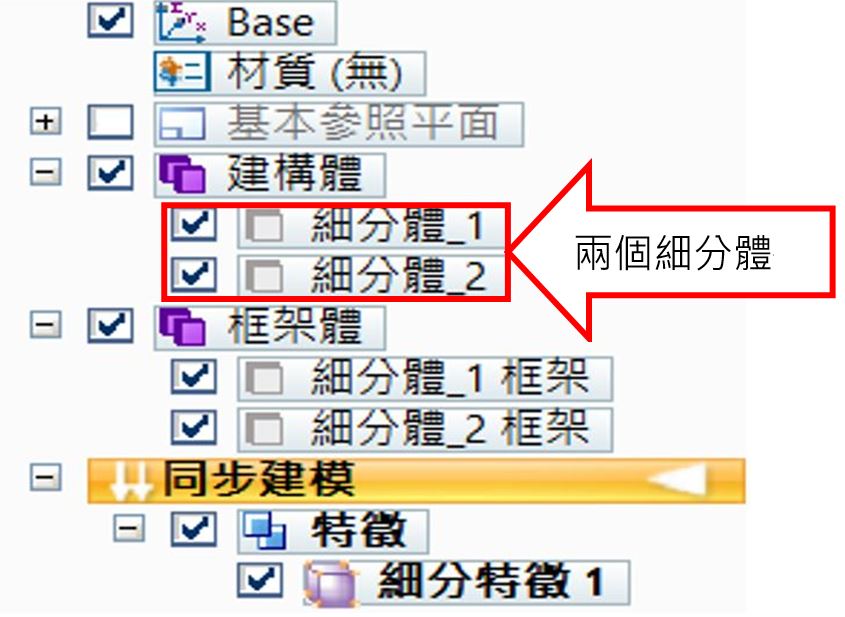

在橋接之前，我們需要兩個細分體來讓它形成橋的兩端，導航者中有兩個細分體。(右圖)
曲面處理標籤 → 細分建模群組 → 形狀，可以建立以下所需物件。(左圖)
在橋接之前，我們需要兩個細分體來讓它形成橋的兩端，導航者中有兩個細分體。(右圖)

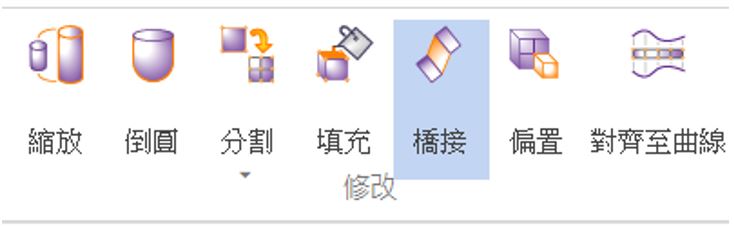

曲面處理標籤 → 細分建模群組 → 修改群組 → 橋接，可將兩個細分體合而為一。

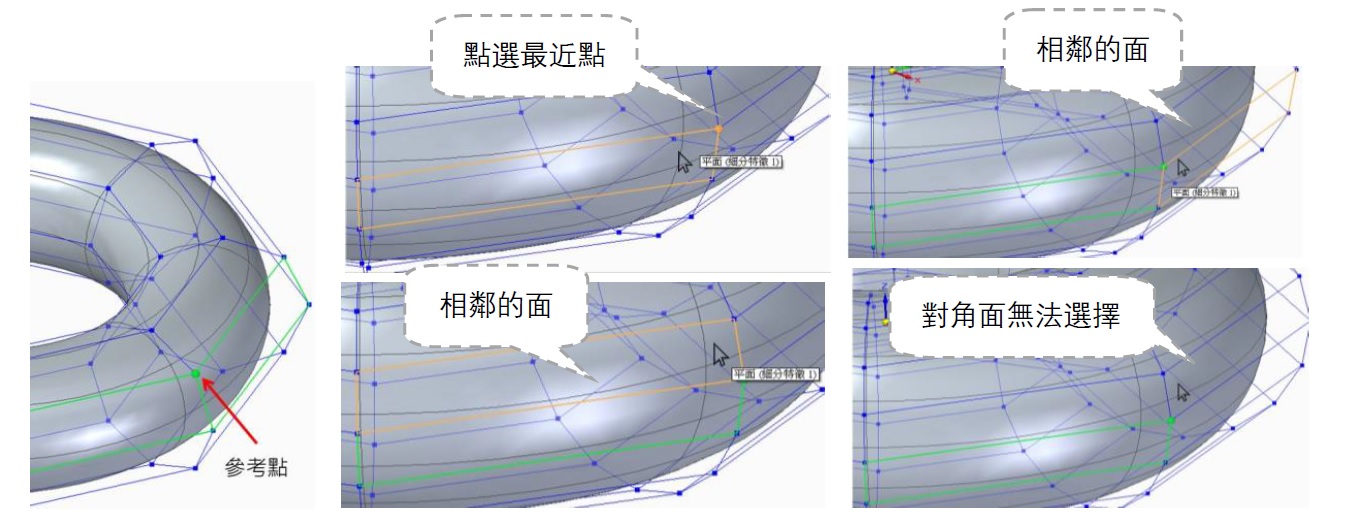

選擇欲「橋接」的面 – 點擊想要的面會出現參考點。
滑鼠游標的最近點，系統會自動判斷為參考點。
接著要點選以參考點相鄰的面做選擇。
對角面則無法做選擇。
滑鼠游標的最近點，系統會自動判斷為參考點。
接著要點選以參考點相鄰的面做選擇。
對角面則無法做選擇。
選擇完想要的起始面後，打勾確定。接著找到目標物件(細分體2)相對應的目標面。

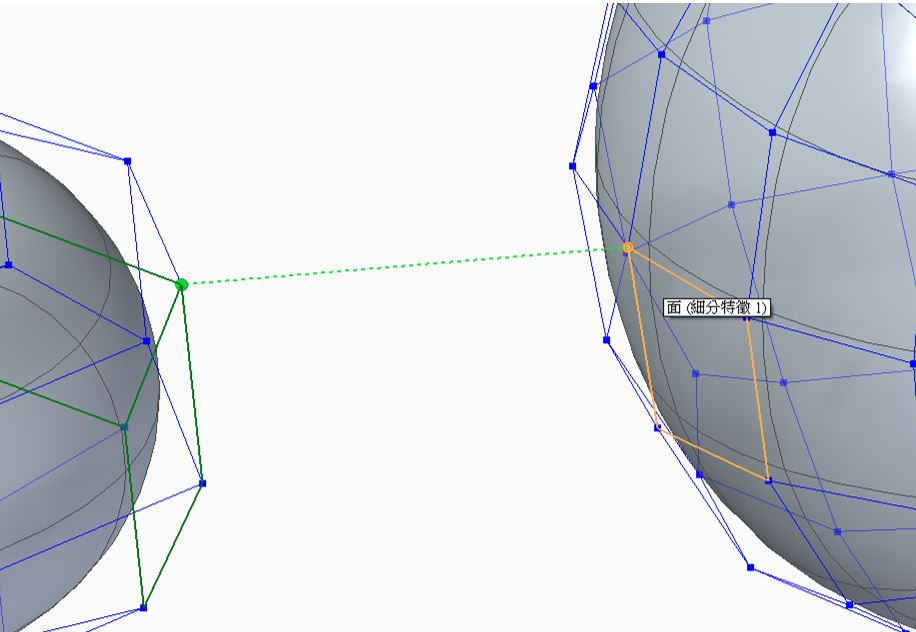

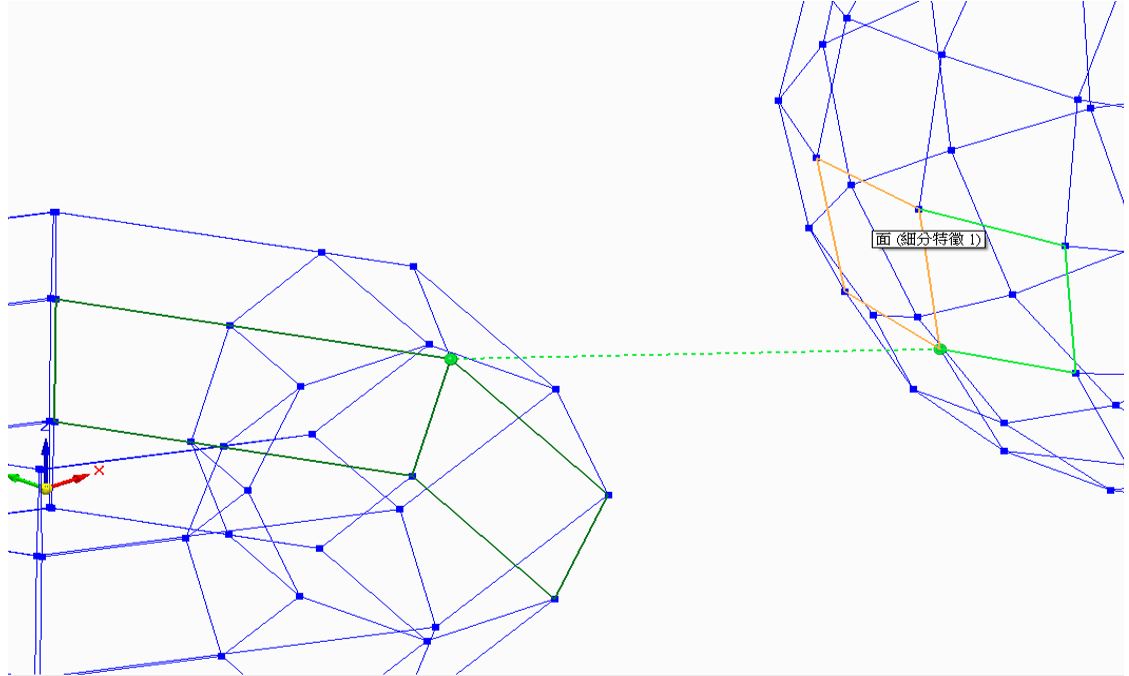

這時會看到起始物件的參考點會以虛線連接目標物件的參考點，接著點擊目標物件欲橋接的面。
這時會看到起始物件的參考點會以虛線連接目標物件的參考點，接著點擊目標物件欲橋接的面。

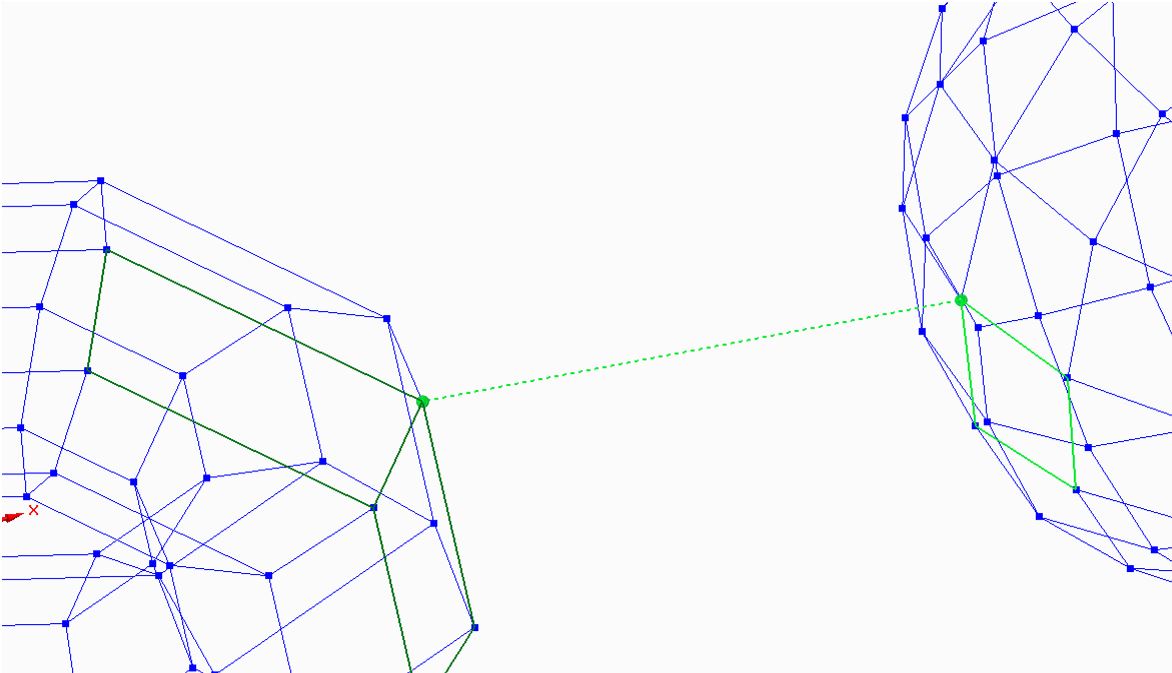

接著兩個物件會變成線架構型式呈現，是因為我們還沒點選目標物件的第二個面。

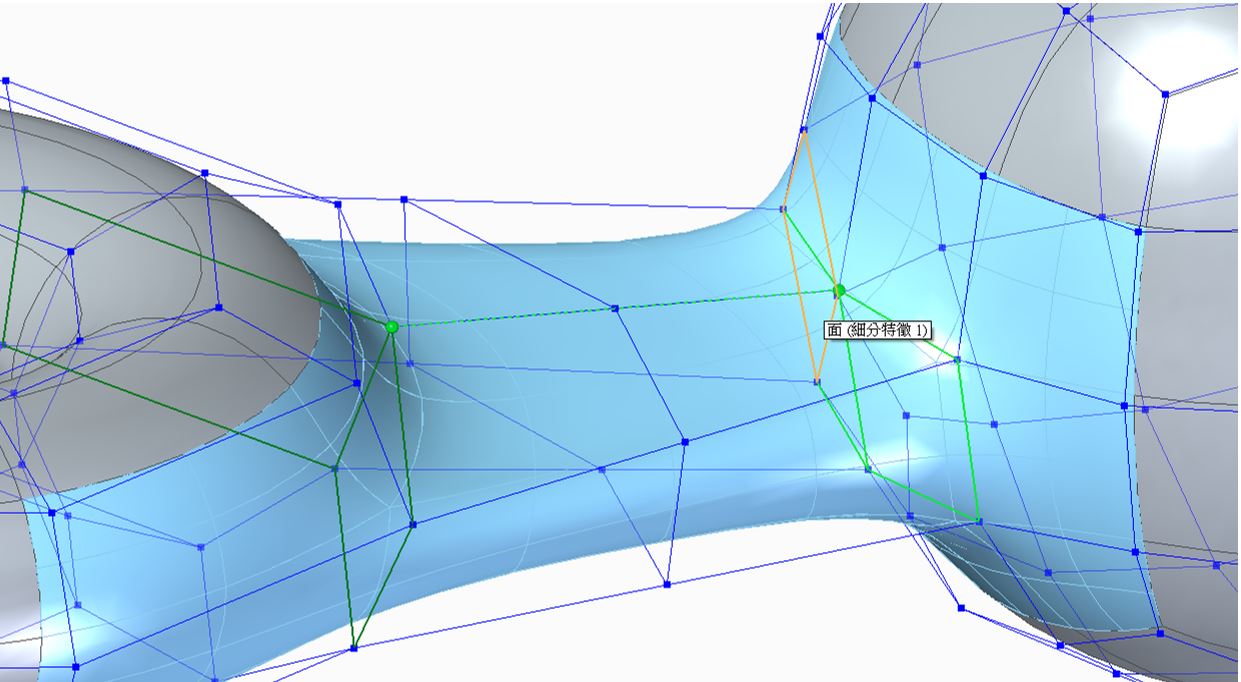

點選完畢後，會發現我們已「橋接」完畢，打勾確認完成指令。

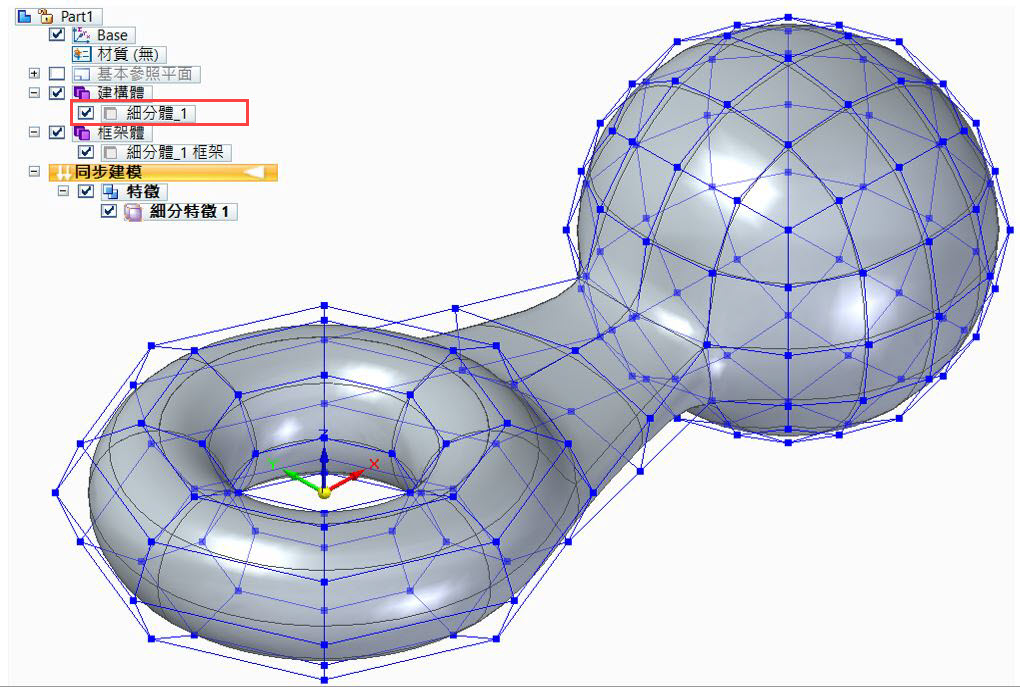

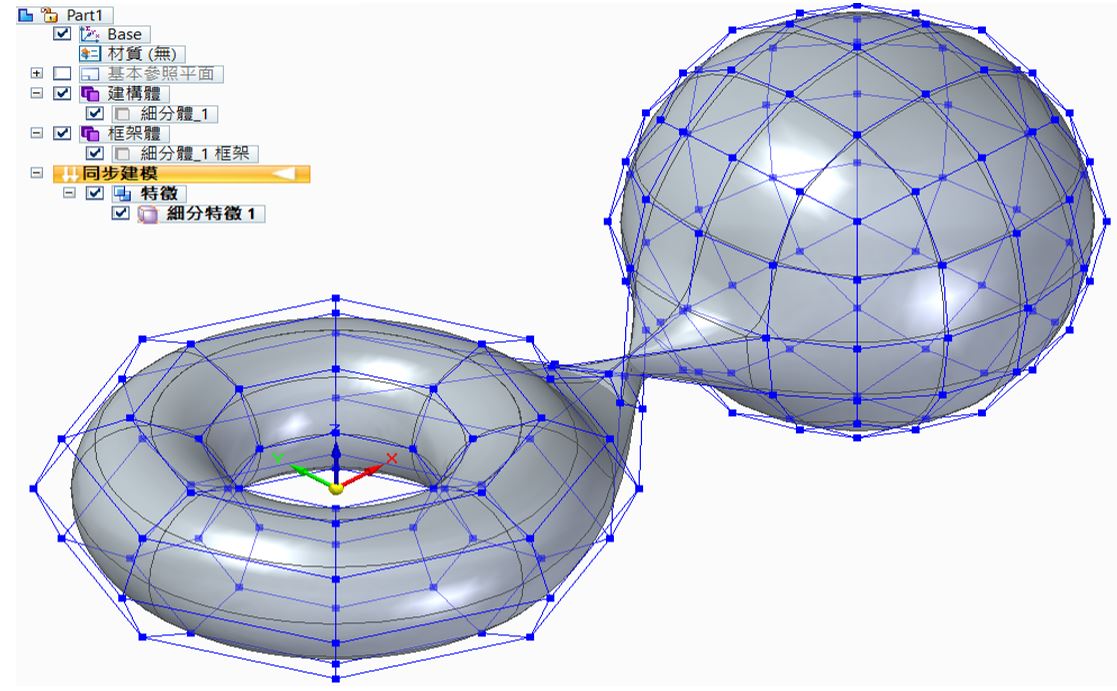

結束指令後，從一開始的兩個細分體合而為一成為一個細分體。
在導航者的地方能發現細分體變為一個。
在導航者的地方能發現細分體變為一個。

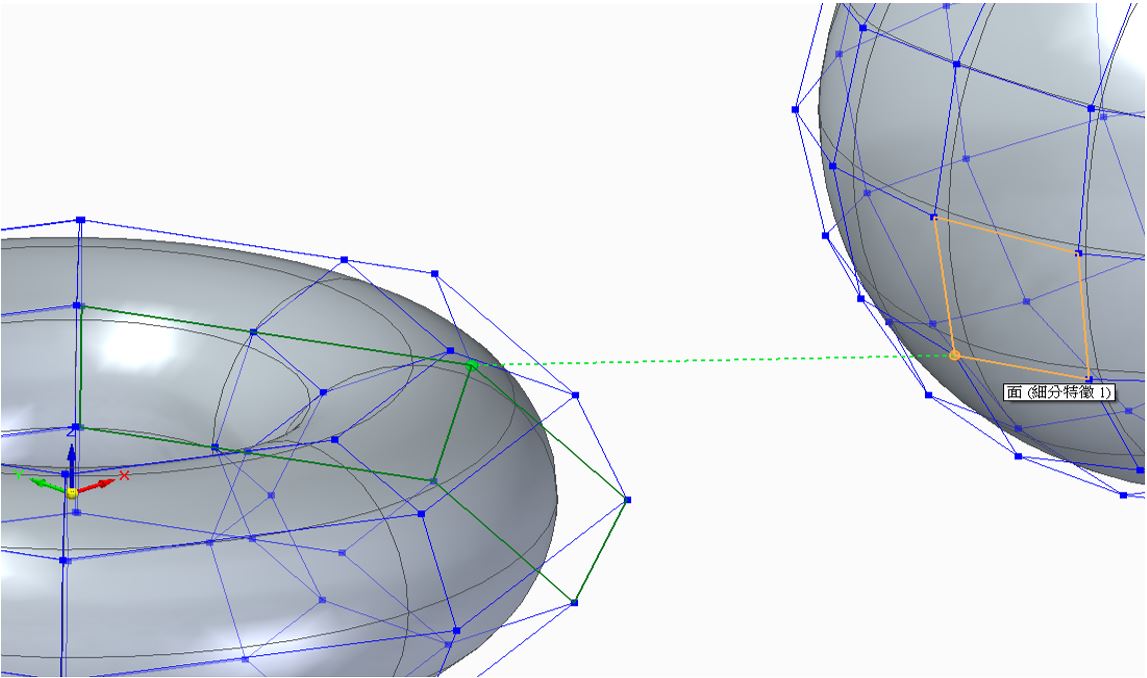

參考點選擇錯誤的NG版：
可以看到參考點連接的線已經不是水平直線了。

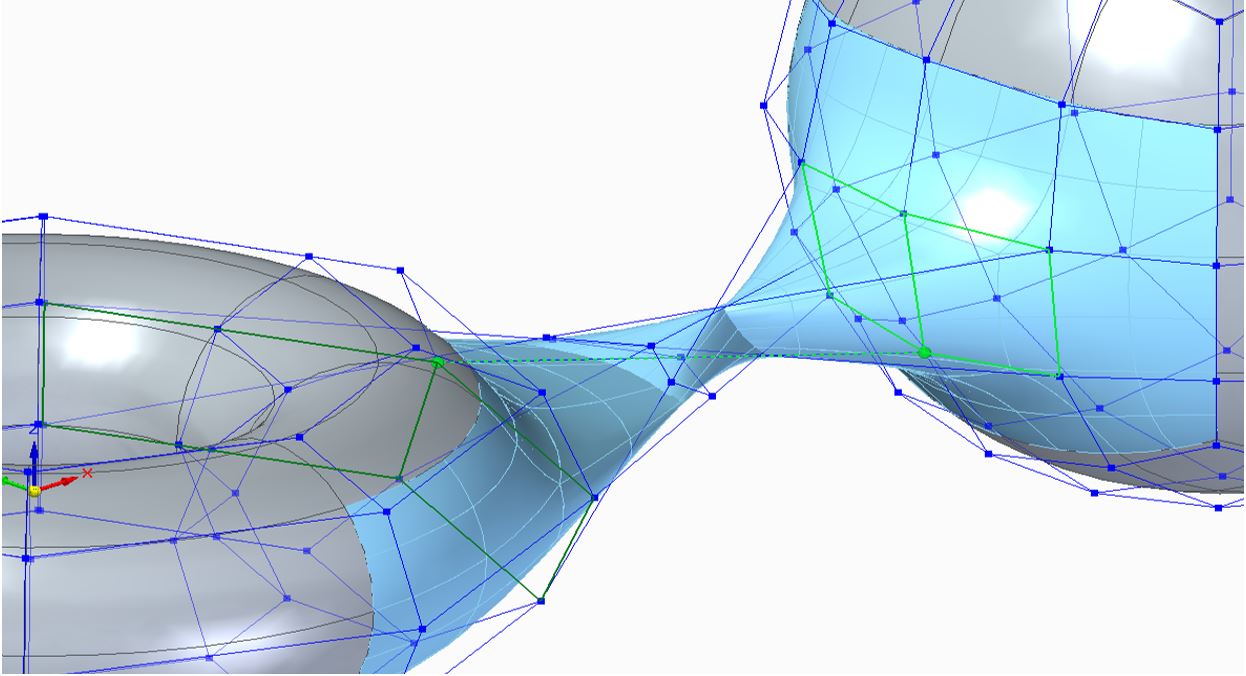

完成後會產生不規則的扭矩，如果想要做出不規則的扭矩曲線也能使用此方法。…(完成)
可以看到參考點連接的線已經不是水平直線了。
完成後會產生不規則的扭矩，如果想要做出不規則的扭矩曲線也能使用此方法。…(完成)
林佟恩 Doris Lin
