Solid Edge 組件轉為一體零件 – 2018/09/21

21
九月
Posted by Monica
Category:
無迴響

Solid Edge可以將整體組立件轉為一體，把內部的各零件結構接合起來，即可匯出一整體的模型!

步驟1 步驟2 步驟3

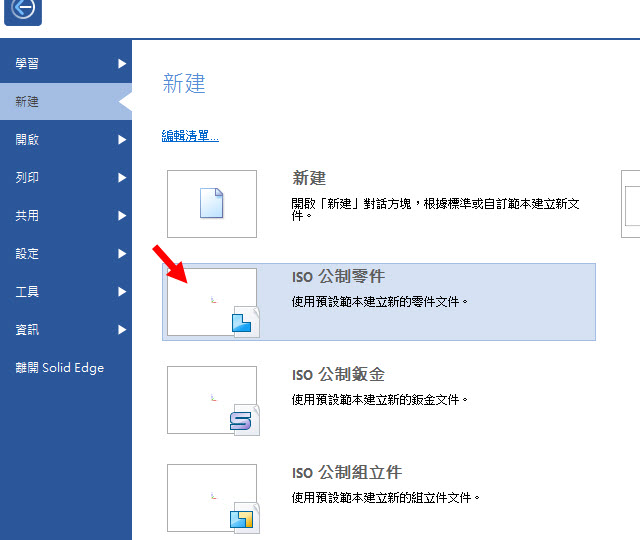

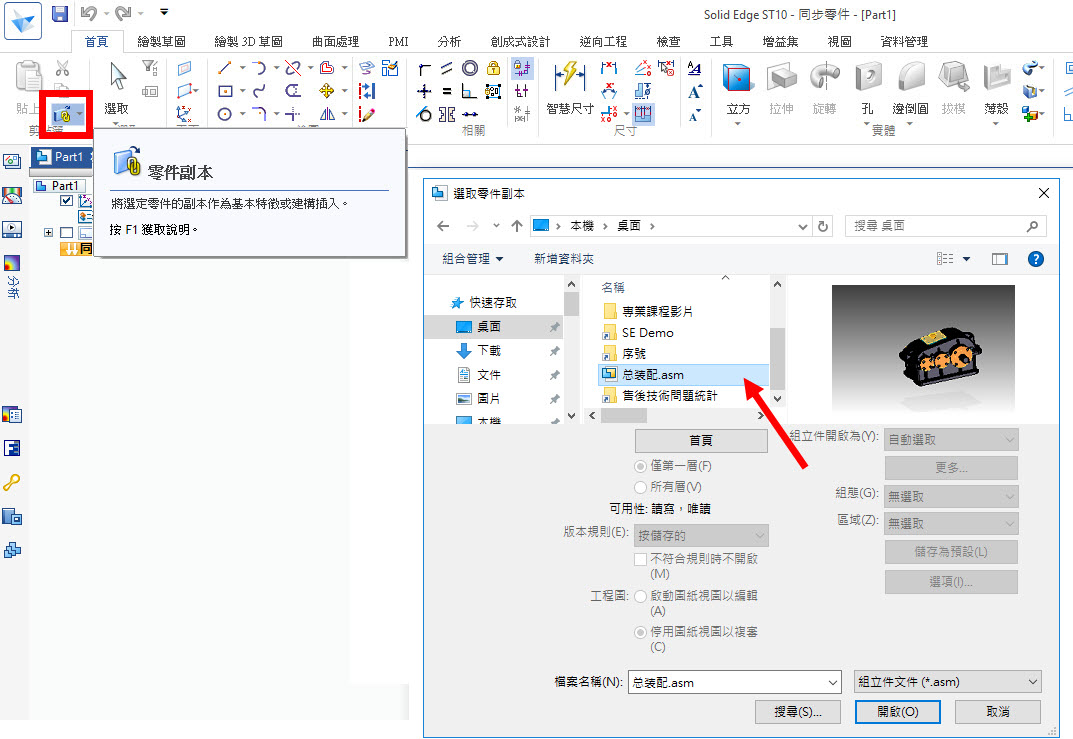

先新建一零件檔 → 點選「零件副本」，選擇組立件檔。

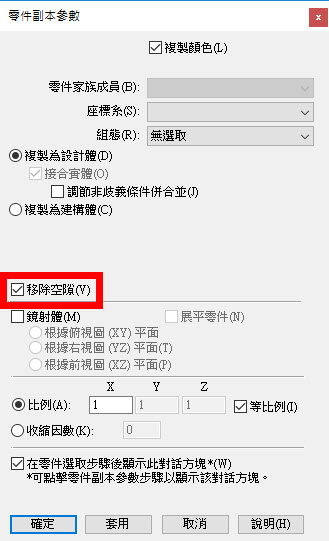

在「零件副本」視窗中，選擇「複製為設計體」(即實體) → 勾選「移除空隙」。

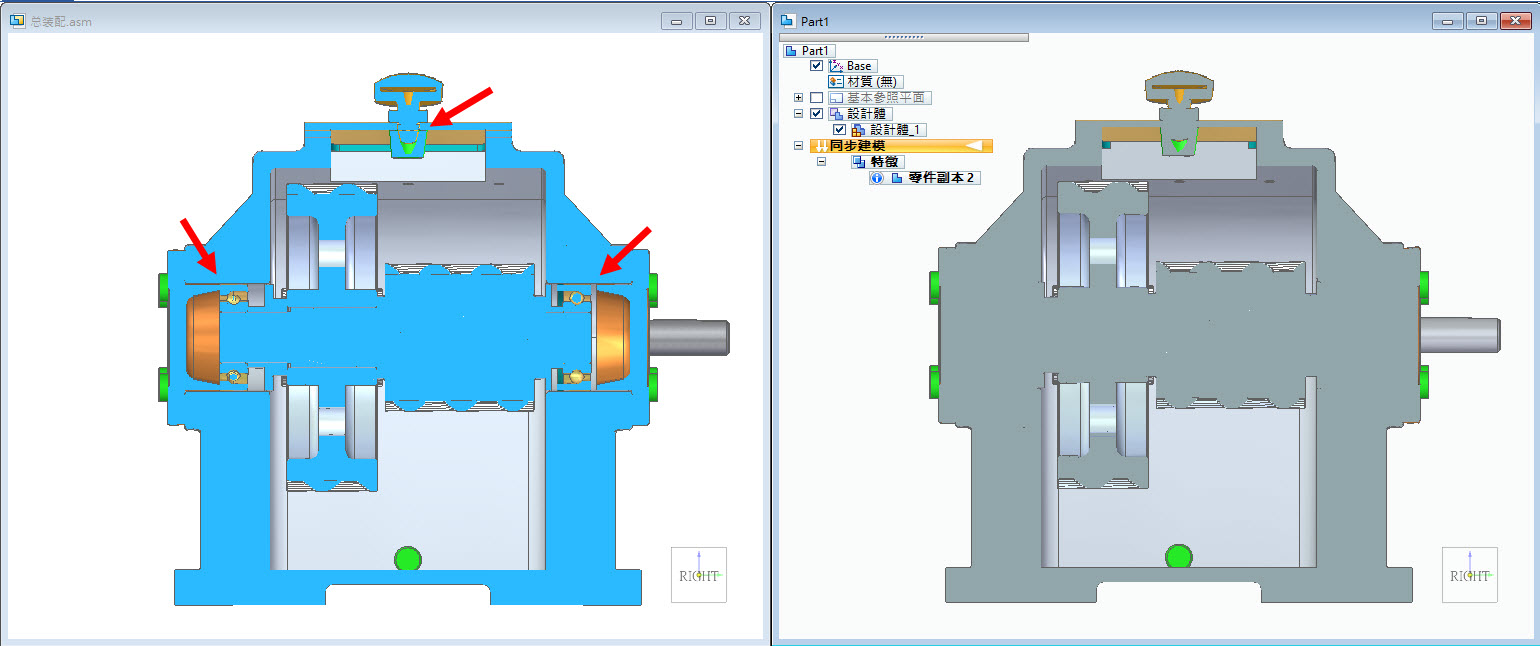

軟體即將組件中的各零件布林接合起來。和組立件檔比較，如下圖所示。…(完成)
