Solid Edge 組合件中選取零件技巧 – 2015/06/05

六月

Posted by Monica

Category:

以往在組合件中，有很多零件，但要找到相關零件，必須要了解整組架構才能找到，現在透過選取功能，找到零件相關約束、相同零件、相同次組立件，是個便利的工具。

在組立件中:
相同零件尋找

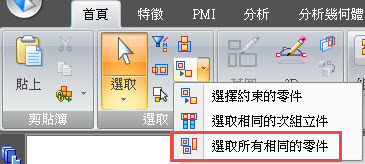

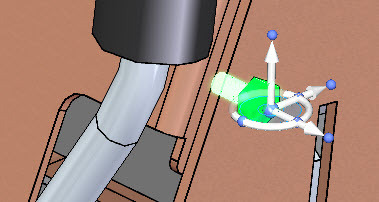

先選取一個零件，然後到首頁→ 選取 → 選取所有相同的零件

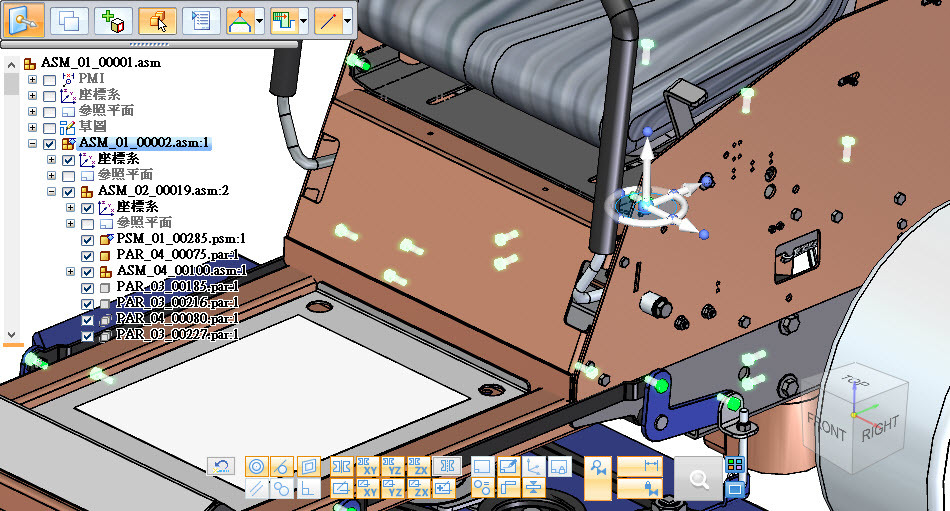

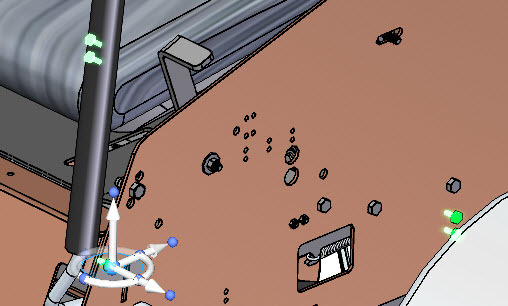

完成，就可以尋找到一樣的零件。

相同次組立件尋找

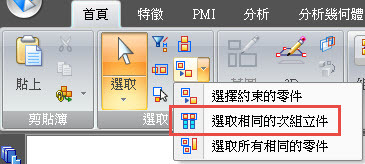

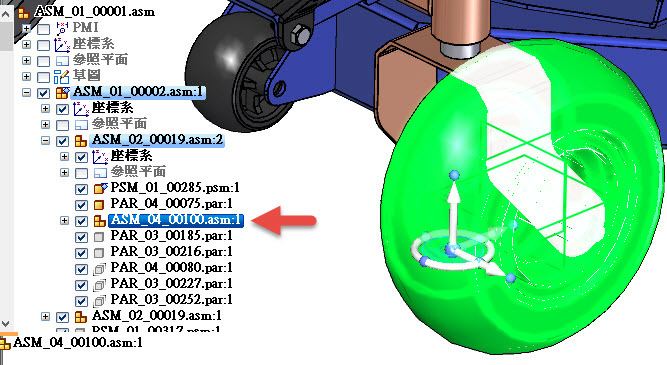

先選取一個次組合件，然後到首頁 → 選取 → 選取相同的次組合件

完成，就可以尋找到一樣的次組立件。

與此零件約束尋找

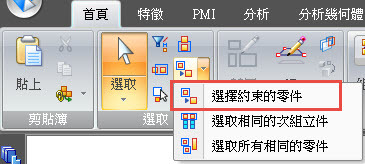

先選取一個零件，然後到首頁 → 選取 → 選擇約束的零件

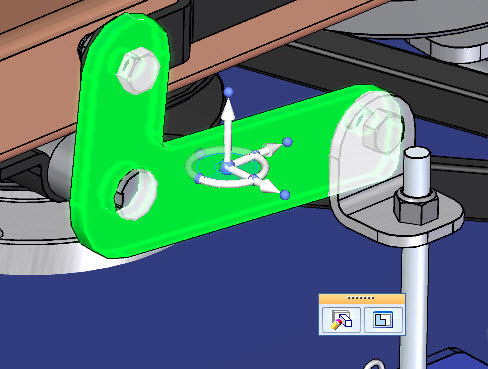

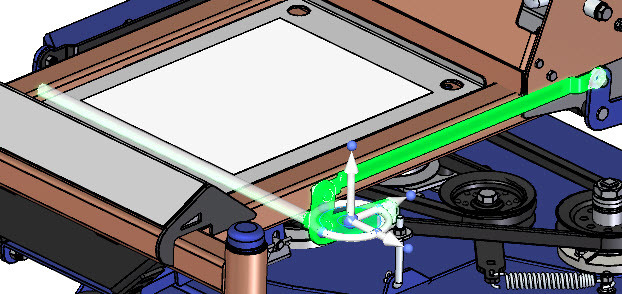

完成，就可以找到與此零件有裝配條件的模型。

李俊達 Jimmy Lee
