Solid Edge 組態管理器 – 2023/01/06

一月

Posted by Monica

Category:

Solid Edge 當中的組態為組立件一併附屬的設定檔案(.cfg)，主要可以存取各式組立件的顯示狀態。

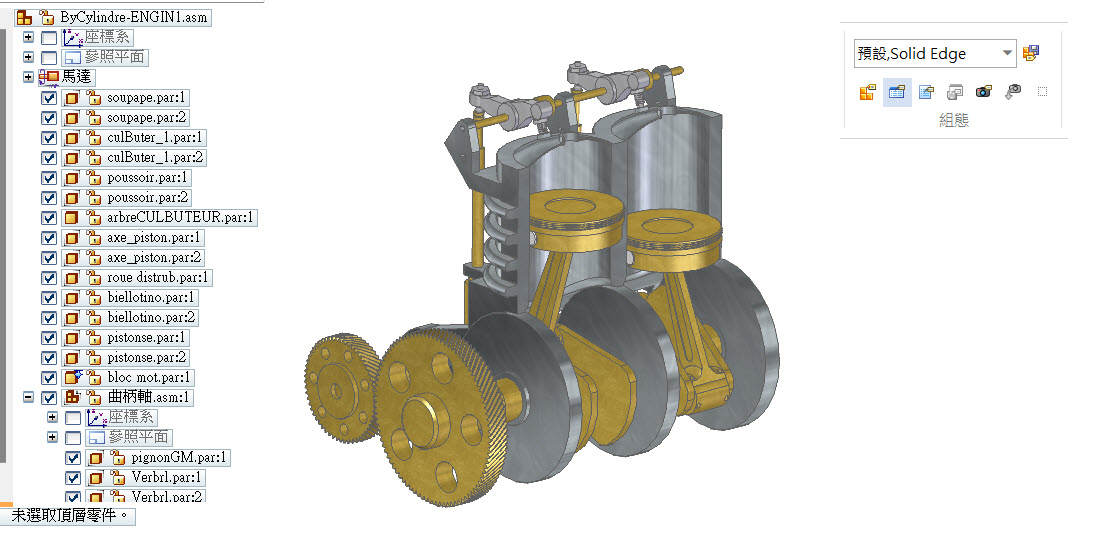

已建立出多項組態後，可以再透過組態管理器來勾選顯示或隱藏零組件。

步驟1 步驟2 步驟3 步驟4

組態可以存取顯示組件的各種顯示狀態，包含隱藏、顯示零組件，及爆炸狀態的一個設定檔(.cfg)。

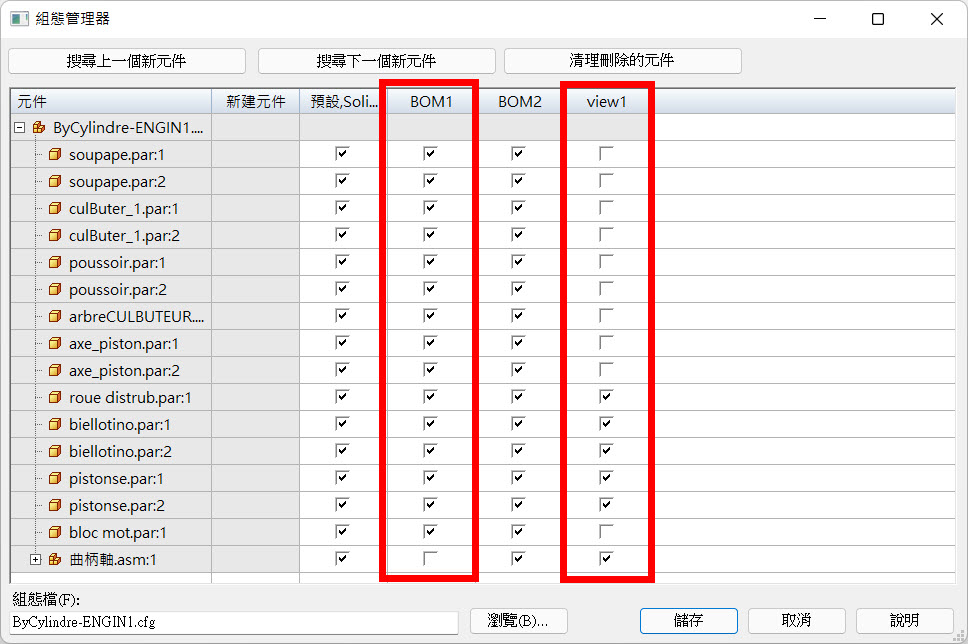

事後，仍可以再透過組態管理器，來調整欲隱藏顯示的零組件。

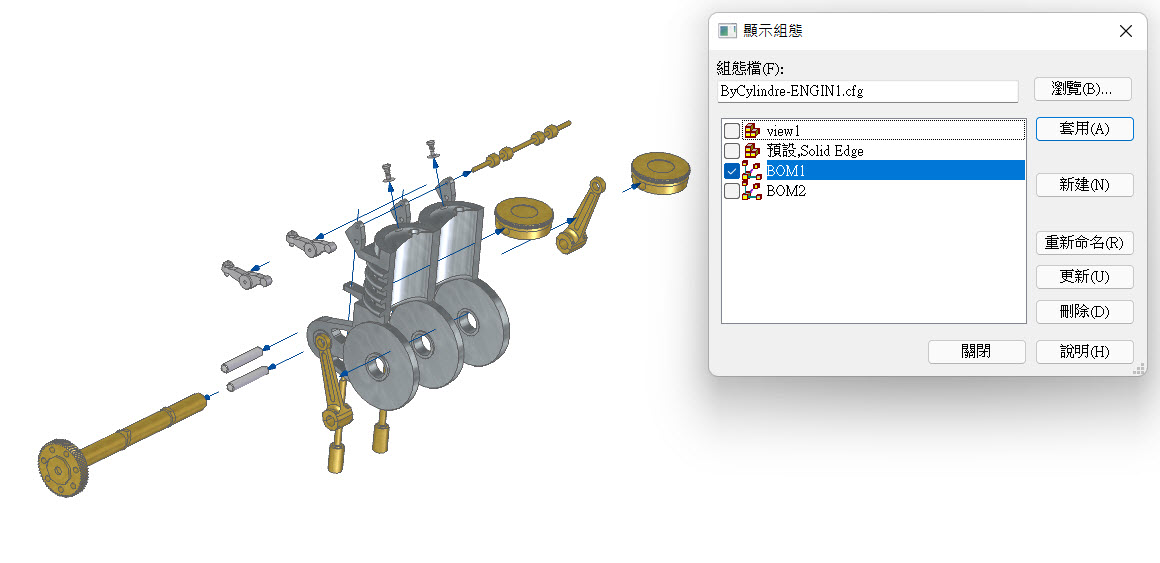

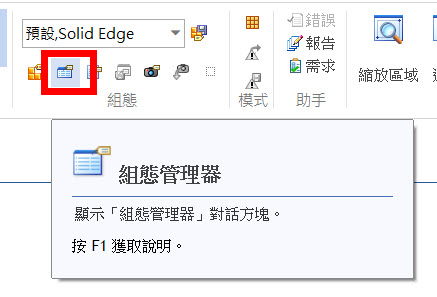

開啟組態管理器，可看見已存取的組態，即可勾選來顯示隱藏零組件。

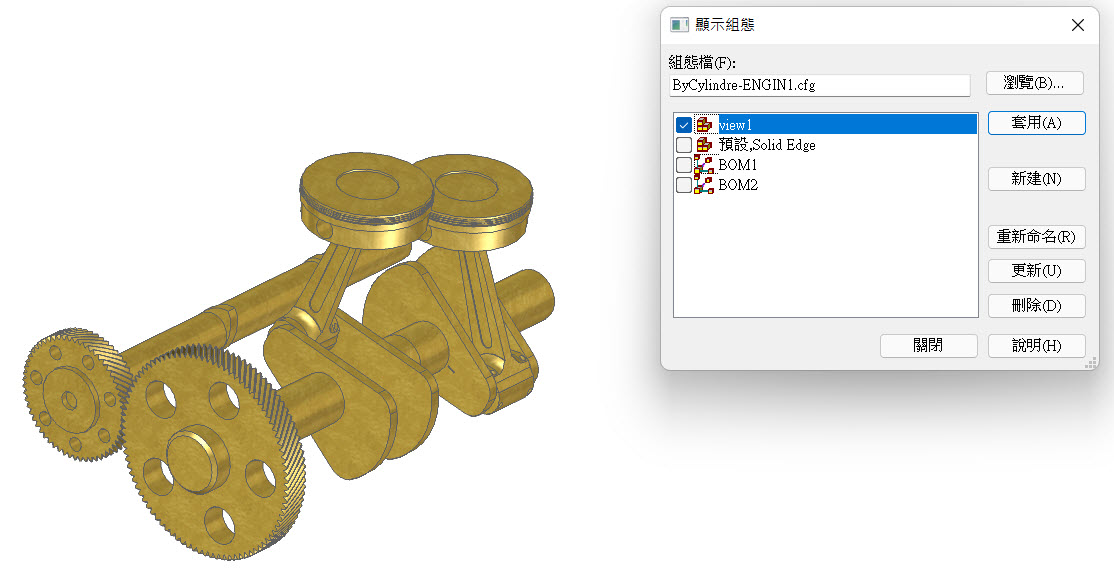

最後套用各組態後的顯示如下。…(完)
