Solid Edge 組立件中特定零件快速畫面置中 – 2024/12/5

十二月

Posted by Monica

Category:

Solid Edge 組立件環境中，如果零組件數量多時，若在「導航者」點選到目標零件想快速定位並置中於畫面時，

該如何操作？請參考以下說明：

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

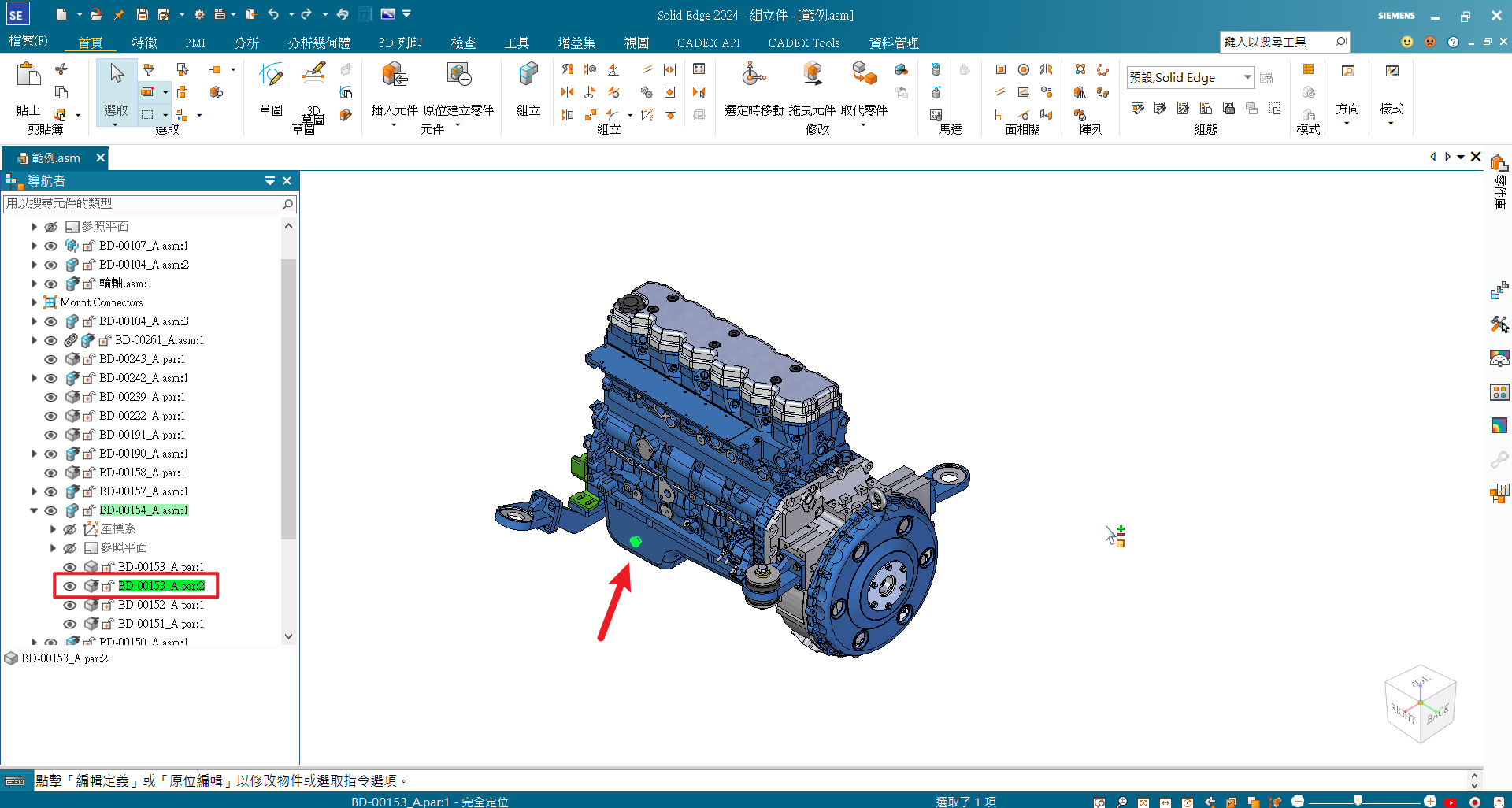

在組立件環境裡的「導航者」點選目標零件，零件位置如圖中箭頭所示，有可能會因為零件數量太多，或是零件太小，讓使用者不易辨識。

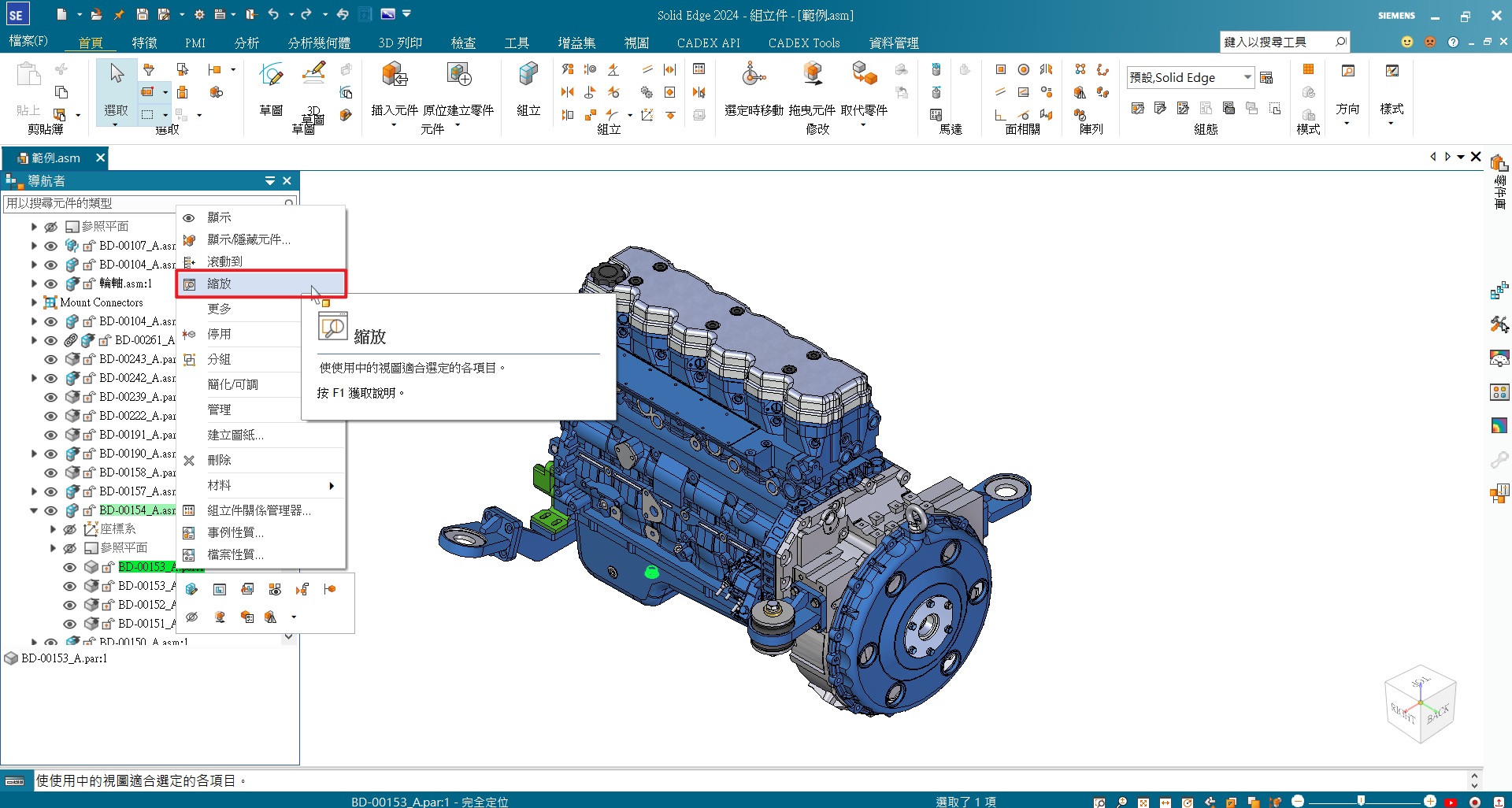

導航者中，在已選取的零件上，點擊「滑鼠右鍵」後點擊「縮放」。

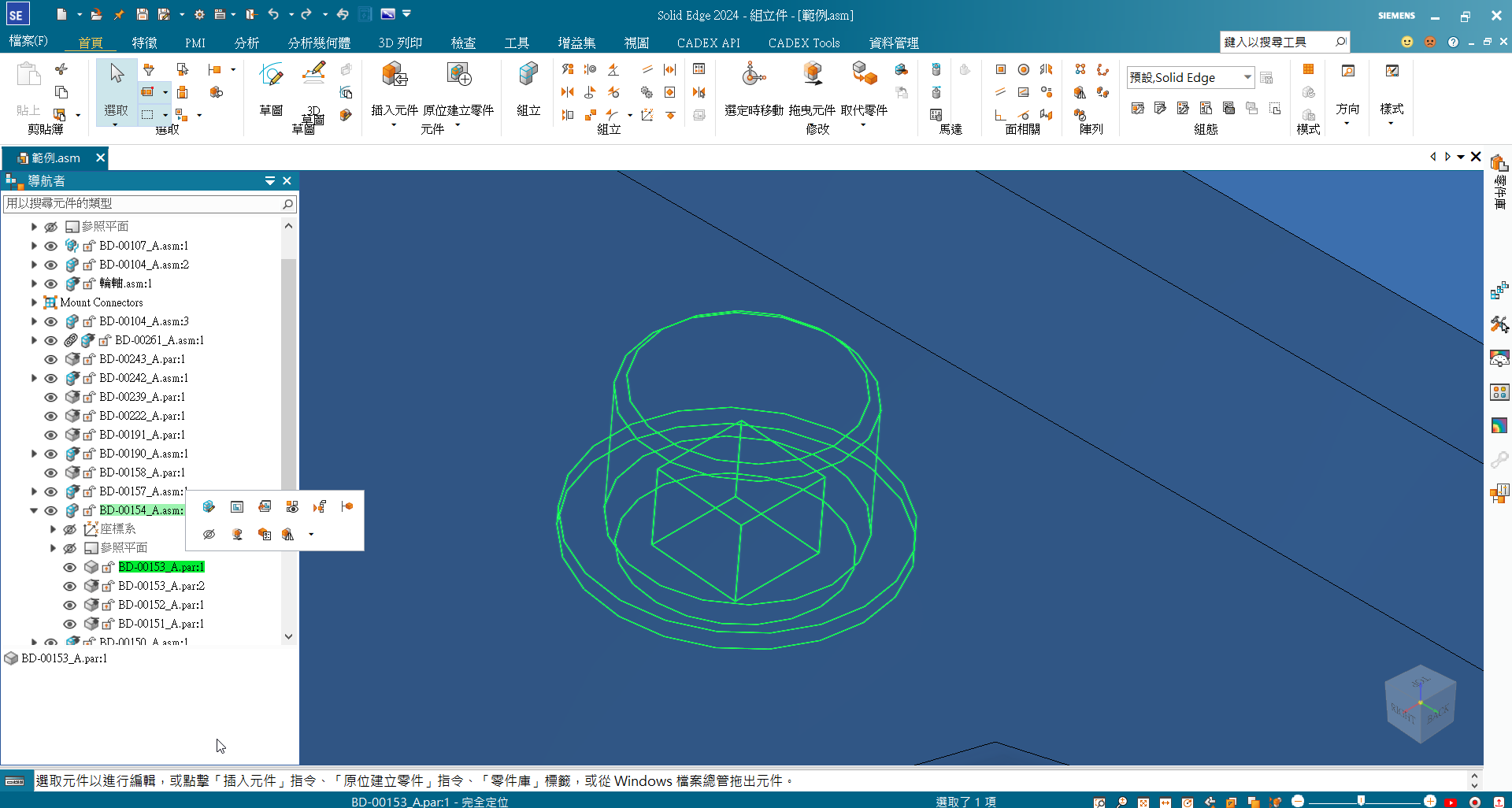

該零件會自動調整至畫面置中位置。

如果有多個零件需要快速定位，並置中於畫面時，一樣可以按下「Ctrl」+「滑鼠左鍵」進行複選，
零件位置如圖中箭頭所示，有可能會因為零件數量太多，或是零件太小，讓使用者不易辨識。

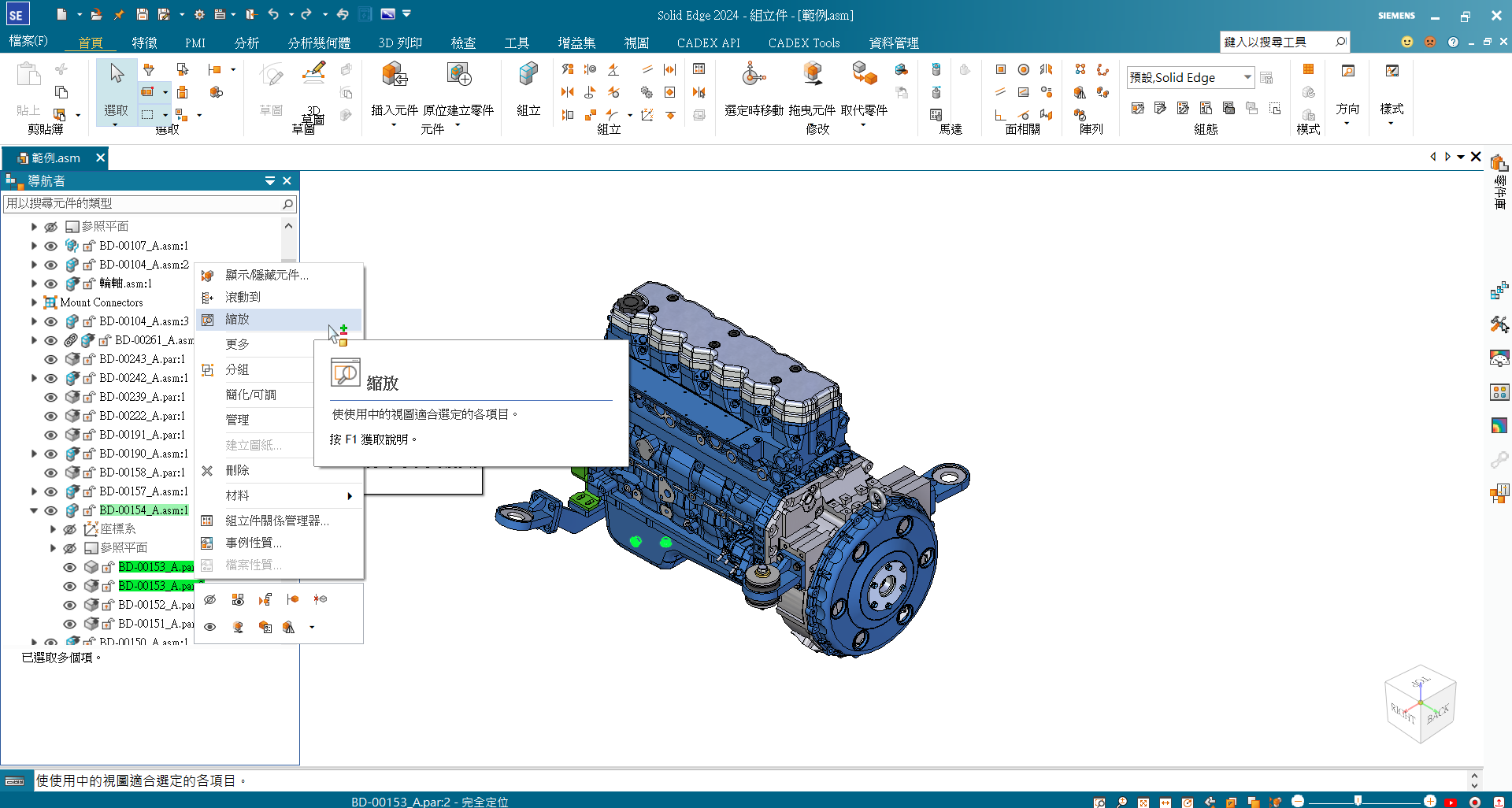

導航者中，在已選取的零件點擊「滑鼠右鍵」後點擊「縮放」。

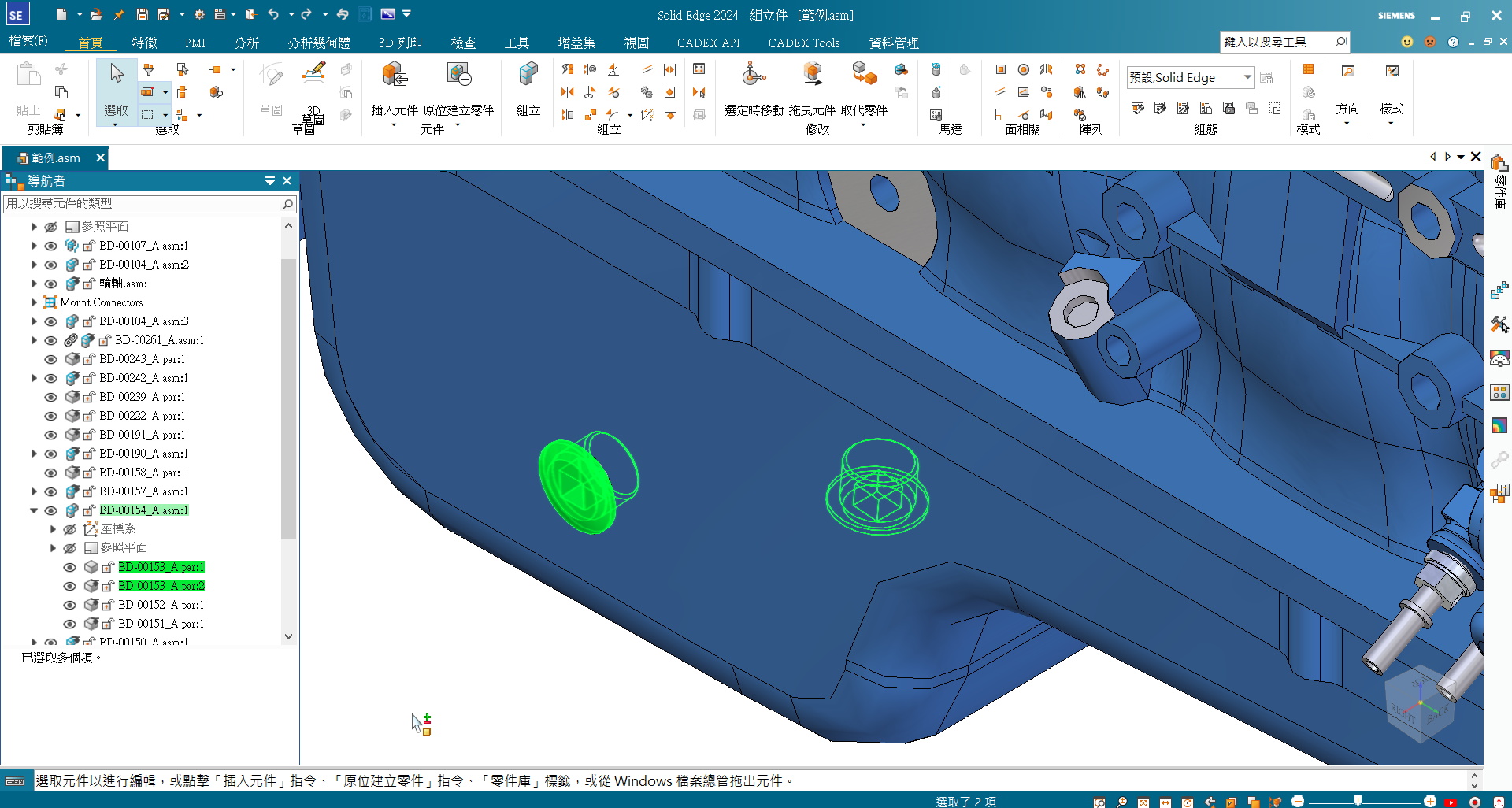

所有被選取的零件，會自動調整至畫面置中位置。…(完成)。

謝秉璁 Kevin Sie
