Solid Edge 組立件內新增零件抑制變數 – 2023/06/16
16
六月
Solid Edge在組立件環境內，可以透過向零件新增抑制變數，將條件資料輸入至變數表，當達成條件時顯示某個變數，用以控制組立件內的零件關係。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

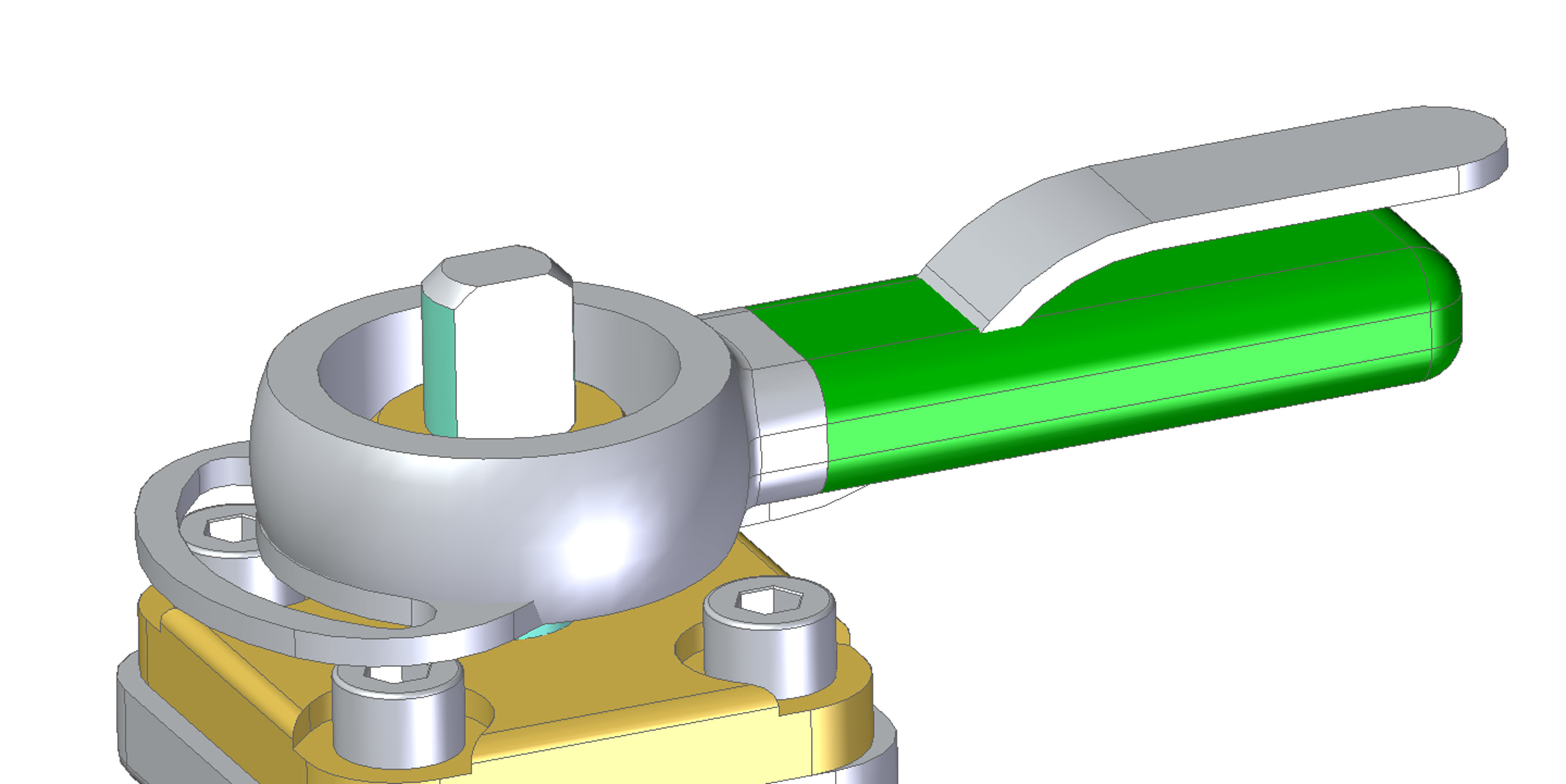

將控制項的零件一併組裝到正確位置。

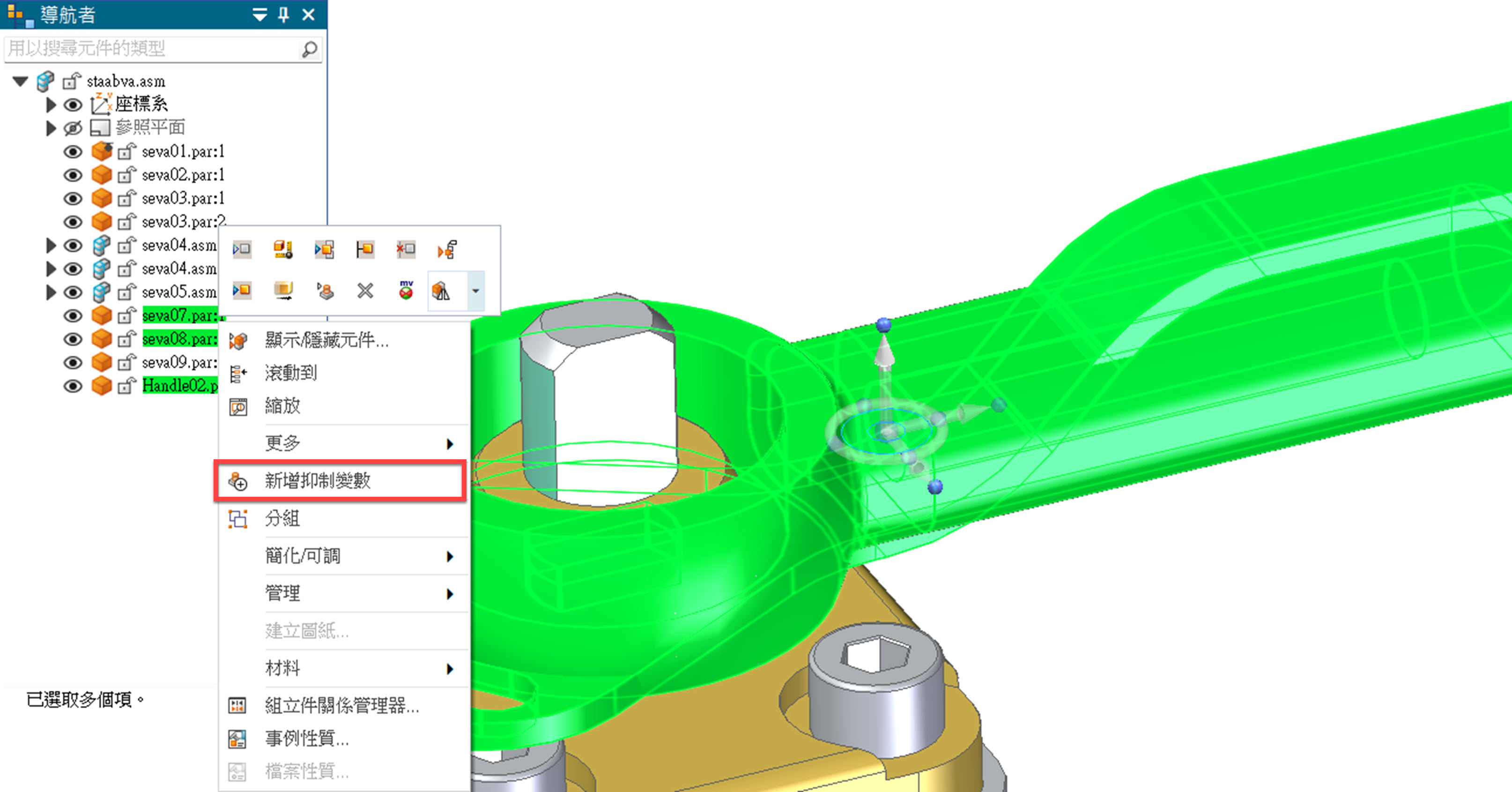

點選導航者內欲新增變數的零件，「右鍵」→「新增抑制變數」。

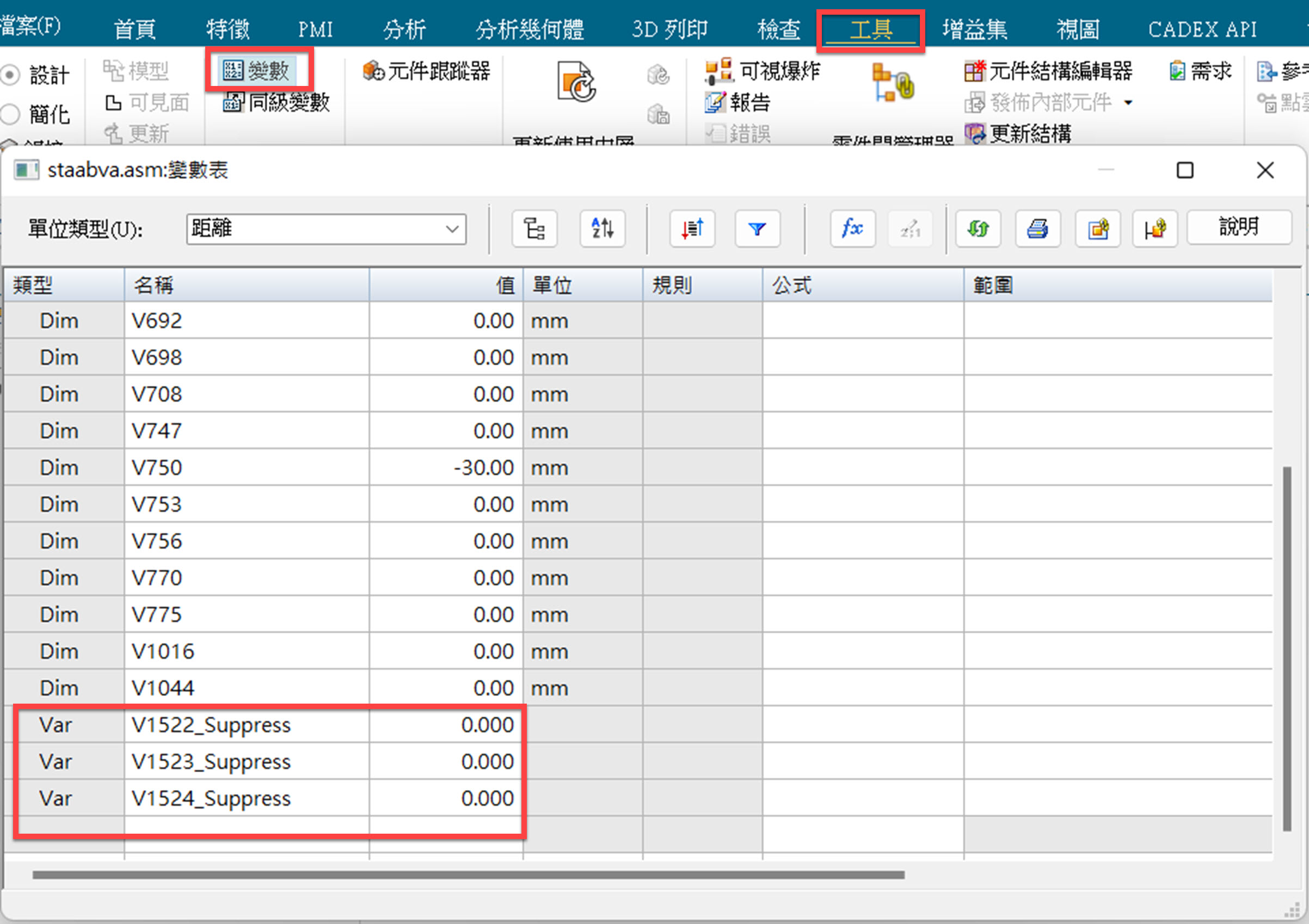

此時進入「工具」→「變數」，可以看到零件變數已新增到變數表內， 欄位「值」預設顯示為 0。
(0=已取消抑制，1=已抑制)。
(0=已取消抑制，1=已抑制)。

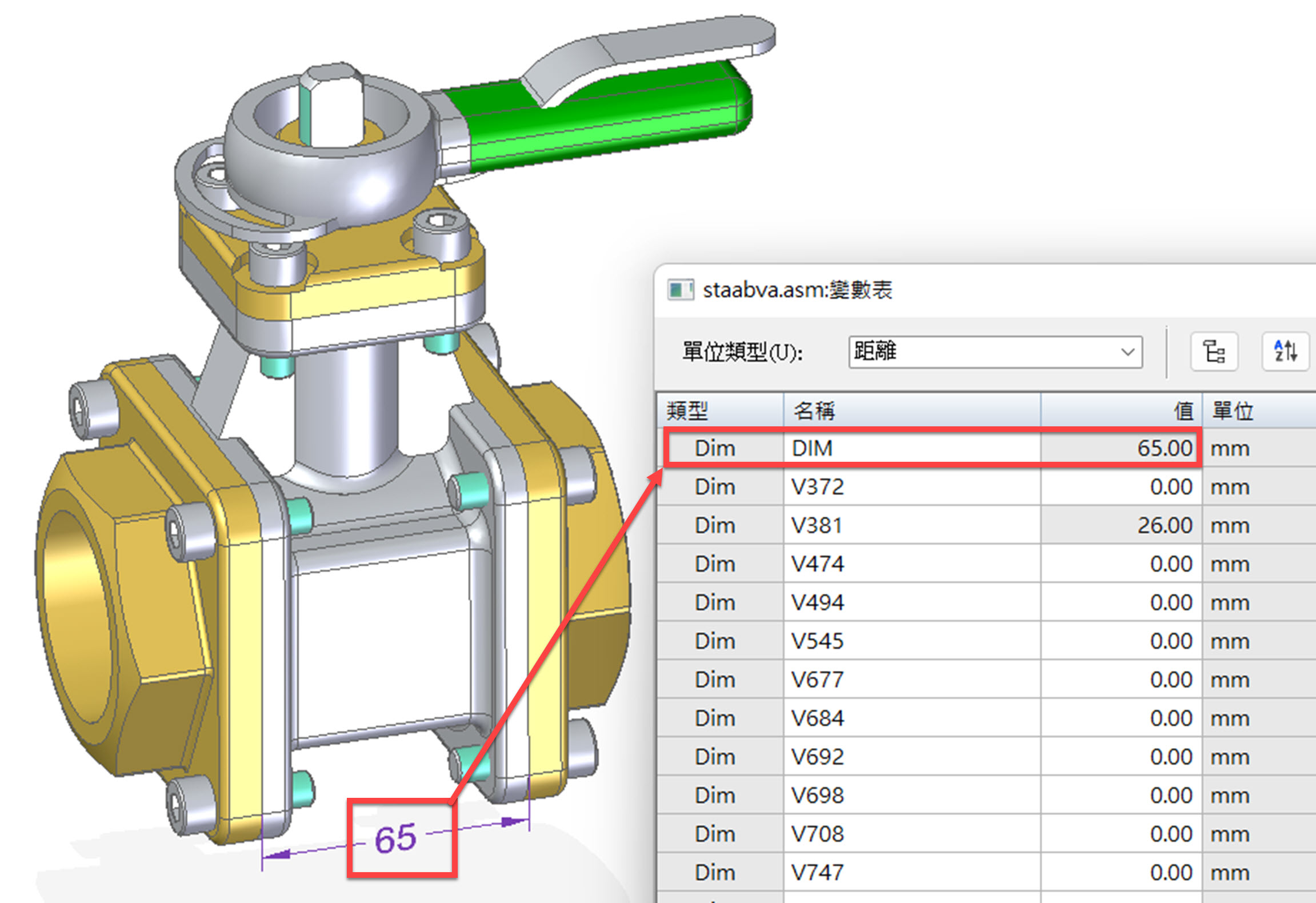

接著新增欲控制的參數進入變數表。
(此範例使用PMI，於組件標註控制尺寸DIM=65)
(此範例使用PMI，於組件標註控制尺寸DIM=65)

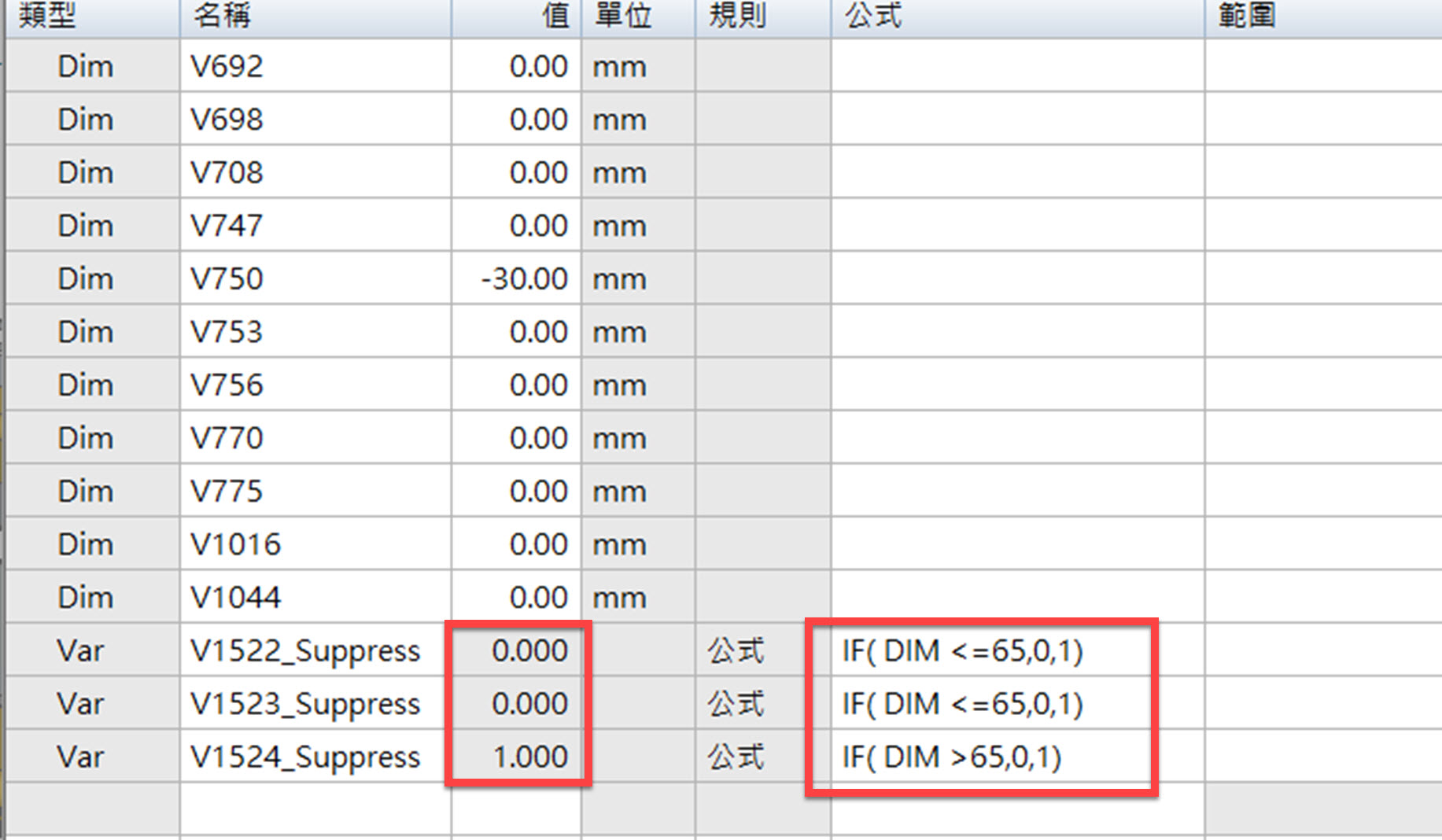

於零件變數的位置輸入公式，輸入完畢後值將反灰，改為由公式驅動。
(此範例輸入公式表示的內容為：如果DIM尺寸小於等於65，則使用seva07.par/seva08.par，如果DIM尺寸大於65，則使用Handle02.par)
(此範例輸入公式表示的內容為：如果DIM尺寸小於等於65，則使用seva07.par/seva08.par，如果DIM尺寸大於65，則使用Handle02.par)
此時DIM尺寸為65，Handle02.par將顯示為抑制狀態。

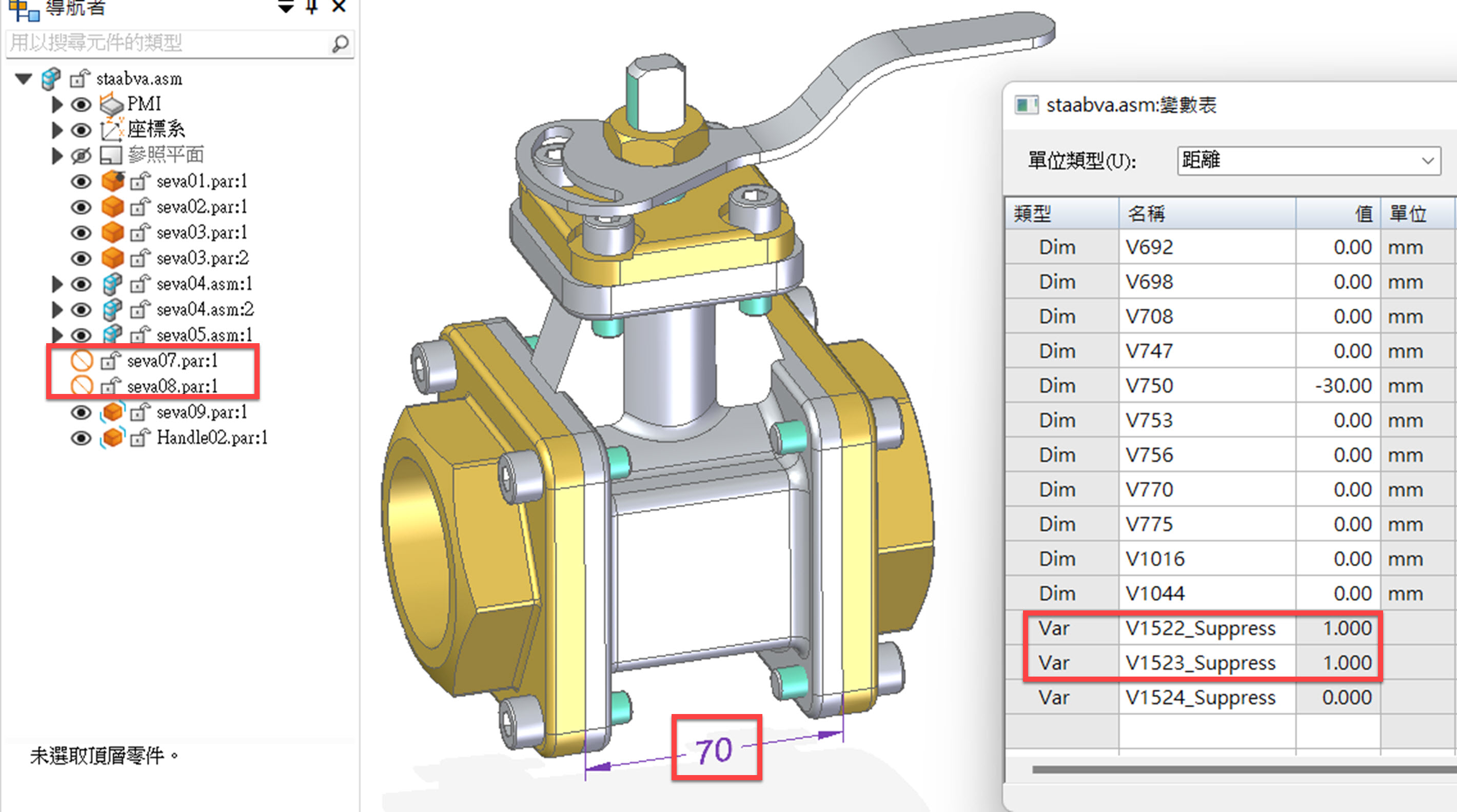

將尺寸調整大於65後，變數值改變，抑制與取消抑制的零件狀態也將自動切換。…(完成)
廖芳儀 Carrie Liao
