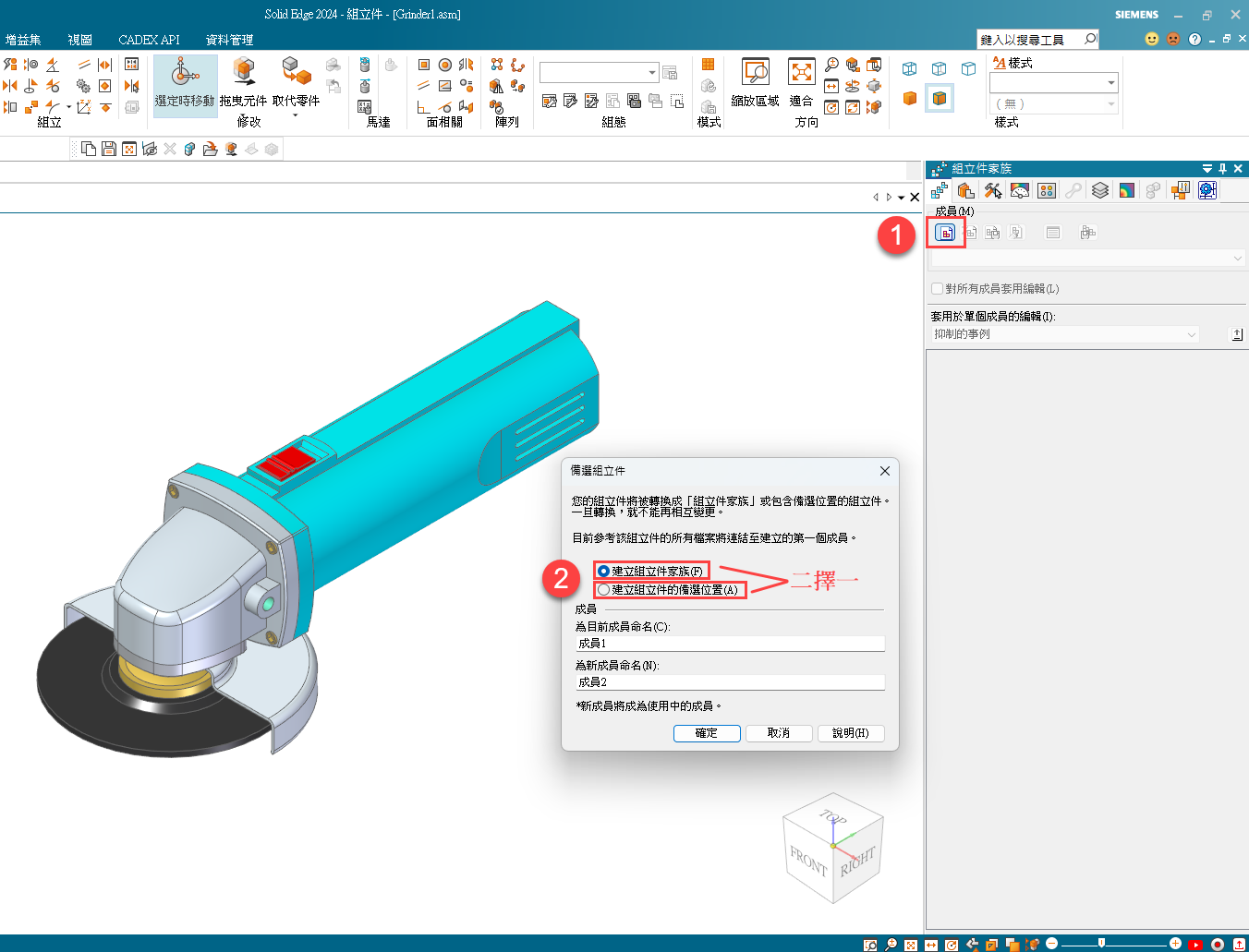

如圖，至組立件家族頁籤，新增「組立件家族」成員。
(※二擇一，選擇後即不可更換)

「建立組立件家族」: 組立件家族允許你創建一個組立件的多個零件體，每個零件體可以包含不同的零件配置或參數。
「建立組立件的備選位置」: 備選位置功能允許你在組立件中定義零件的不同位置或狀態，能更改條件。
如下圖所示。

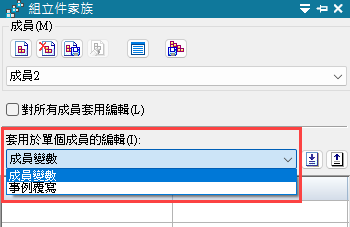

建立組立件家族可調整內容

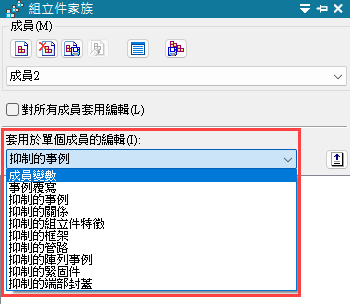

建立組立件的備選位置可調整內容

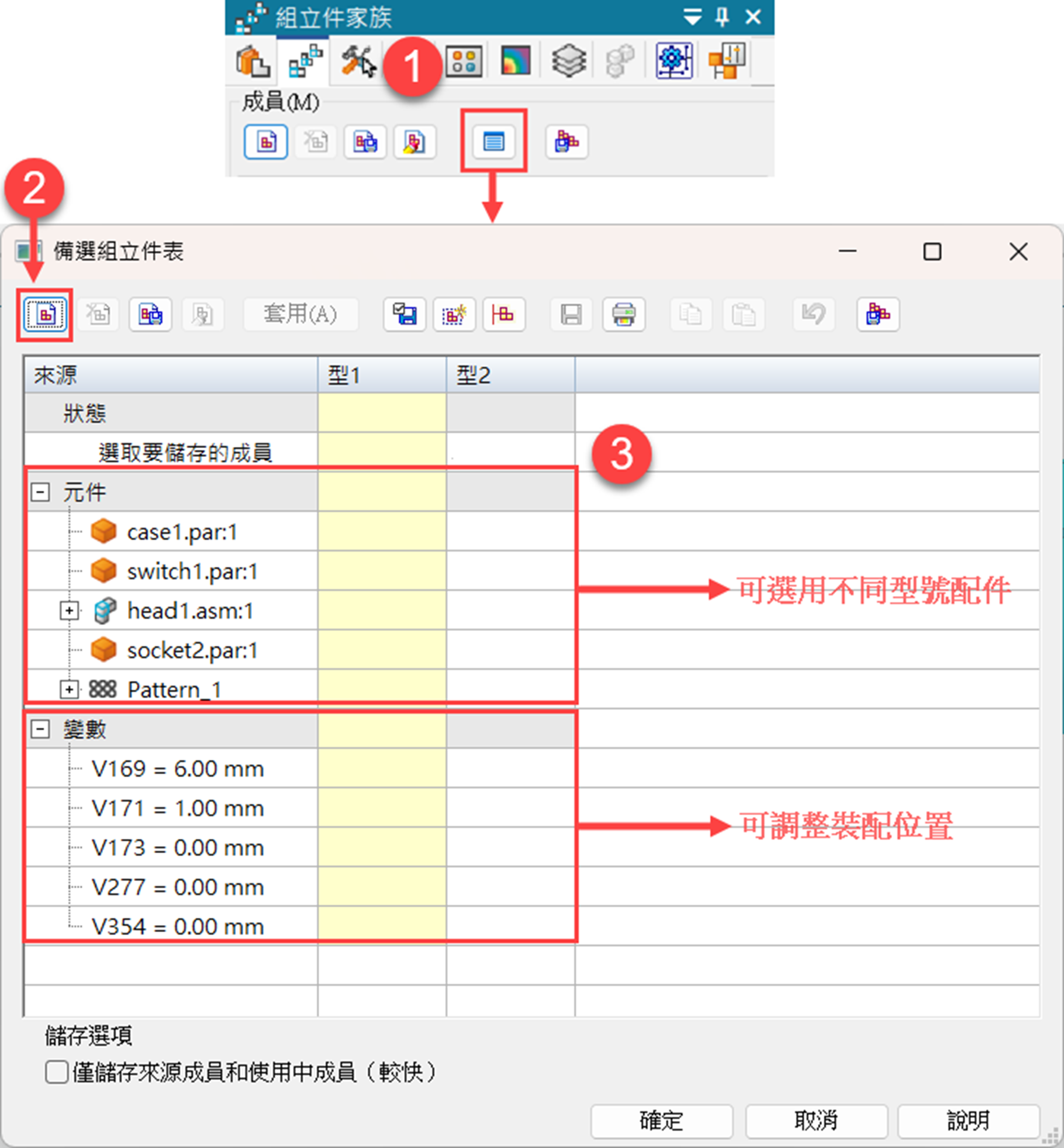

這裡我們介紹「建立組立件家族」，可以看到「建立組立件家族」後可以進入「編輯表」內「新建」成員，之後可於對應格內變換裝配次組件、零件及裝配條件。

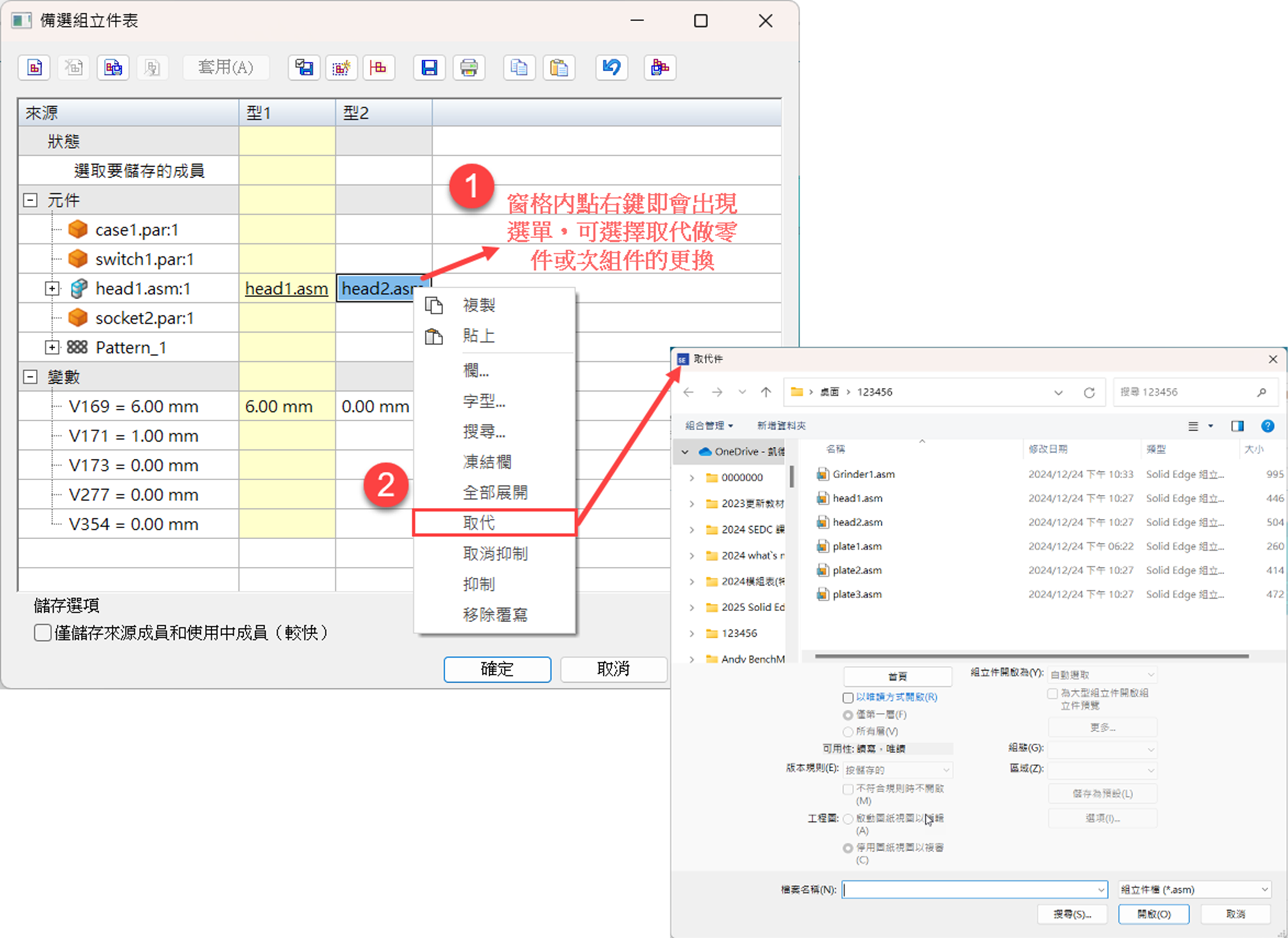

在表內需更換次組件或零件，可找到對應的「元件」位置，之後於對應格內點擊右鍵即會跳出選擇視窗，可選擇要取代的設計體。
(也可切換成員後到「導航者」去取代成員內的零件或次組件)。

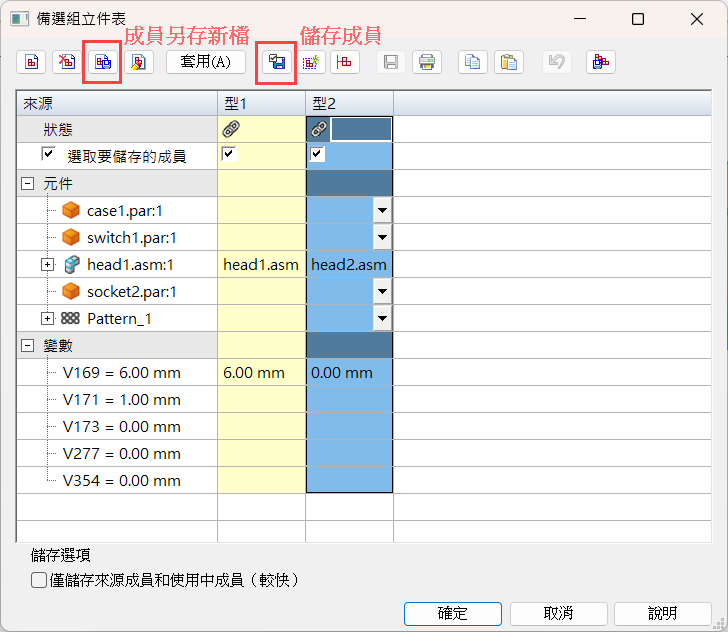

輸入完條件後，即可「儲存所選成員」，另外，如果成員需另存成新檔請再選擇「成員另存新檔」。

最後，在「成員」處切換成員就可以看到不同型號，或不同開關位置的組件，如下圖。 …(完成)。

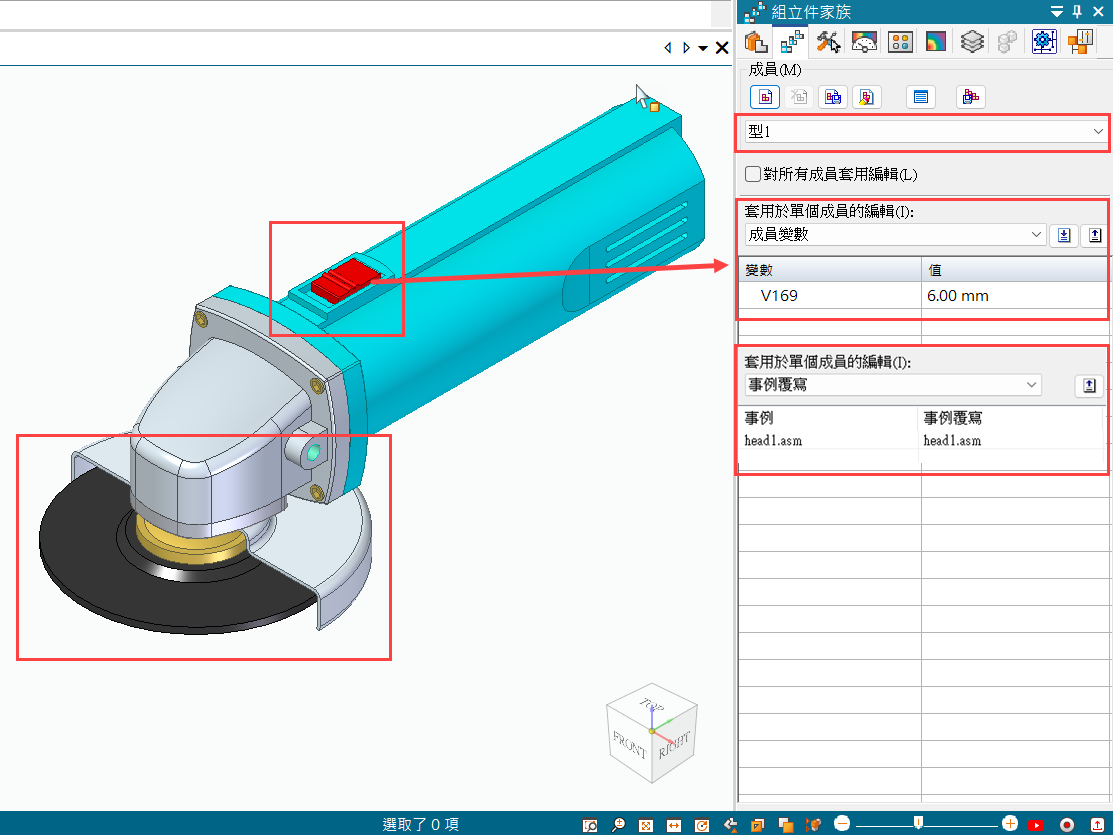

建立組立件家族 型1

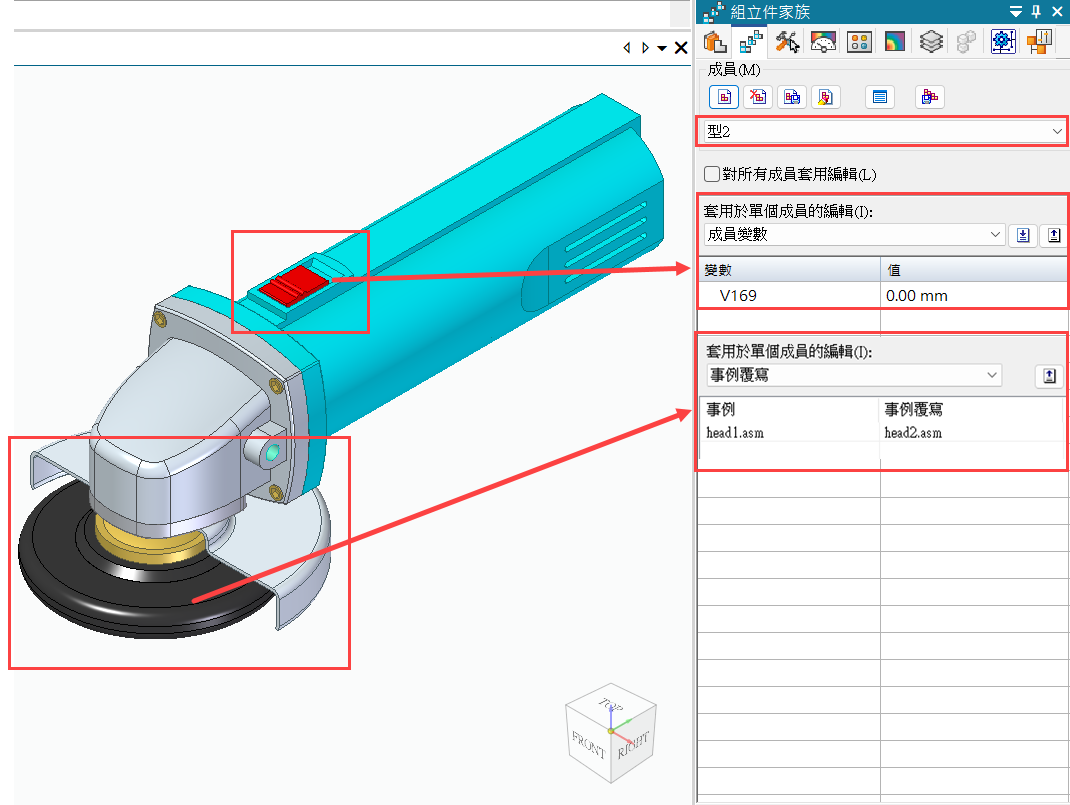

建立組立件家族 型2
