Solid Edge 組立件爆炸綁定與取消綁定 – 2022/10/14

十月

Posted by Monica

Category:

一開始在使用Solid Edge 手動爆炸時，僅能一個零件一個零件點選，若已經是一個次組立件，可將其變成一個群組，在手動爆炸就可以一次性選到整組的次組立件來做爆炸。

進入到 ERA 環境，欲使用手動爆炸，會發現即便是一個次組立件，仍需手動一個一個點選零件。

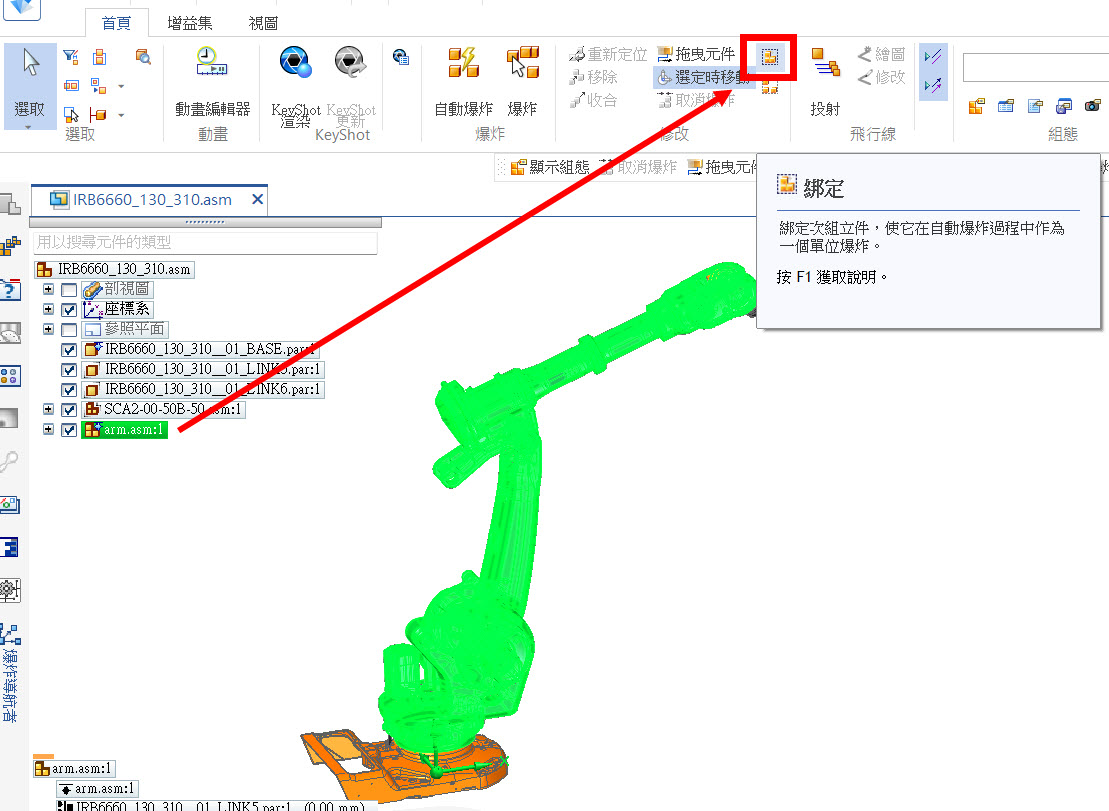

先點選到某一個次組立件，綁定指令即亮顯 → 點選綁定。

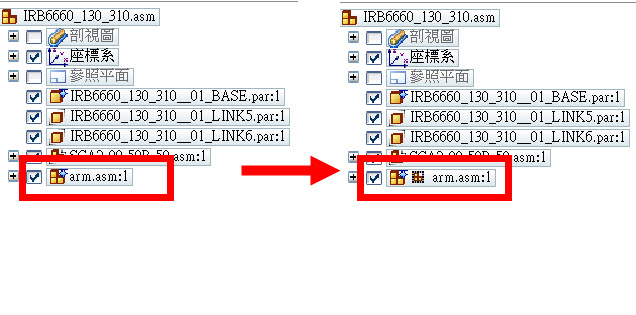

此時於導航者，可以看出圖示的差異。綁定後的次組立件會多一個綁定圖示。

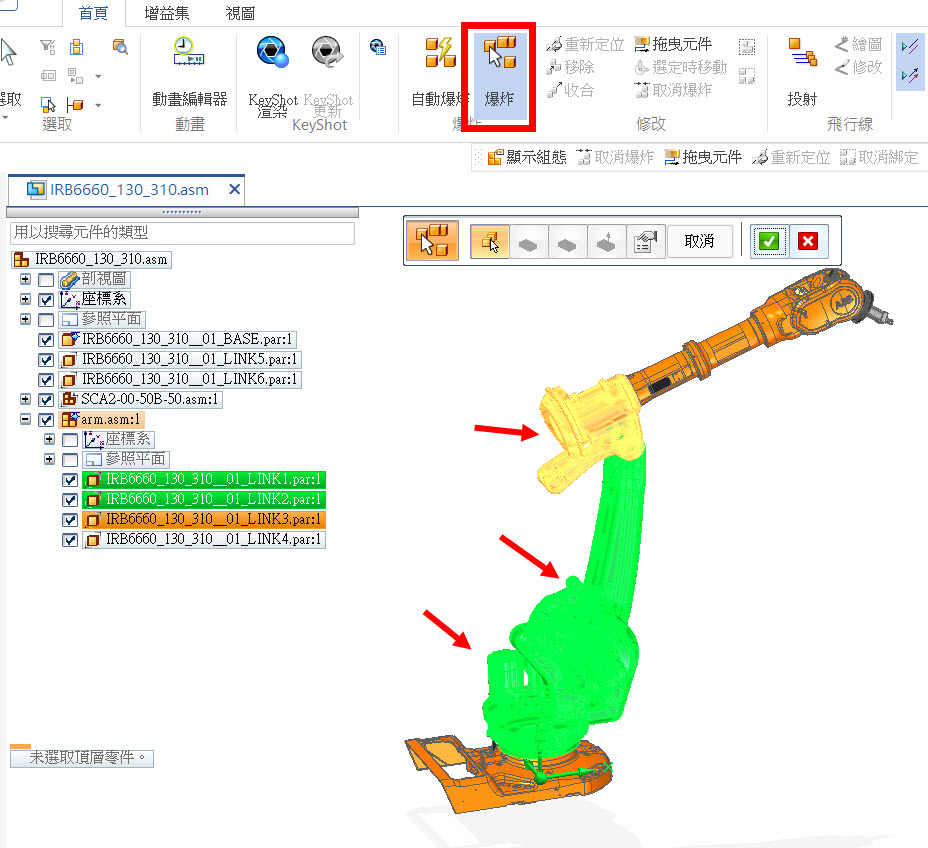

之後再做手動爆炸時，就可以一次選到已綁定的次組立件群組。

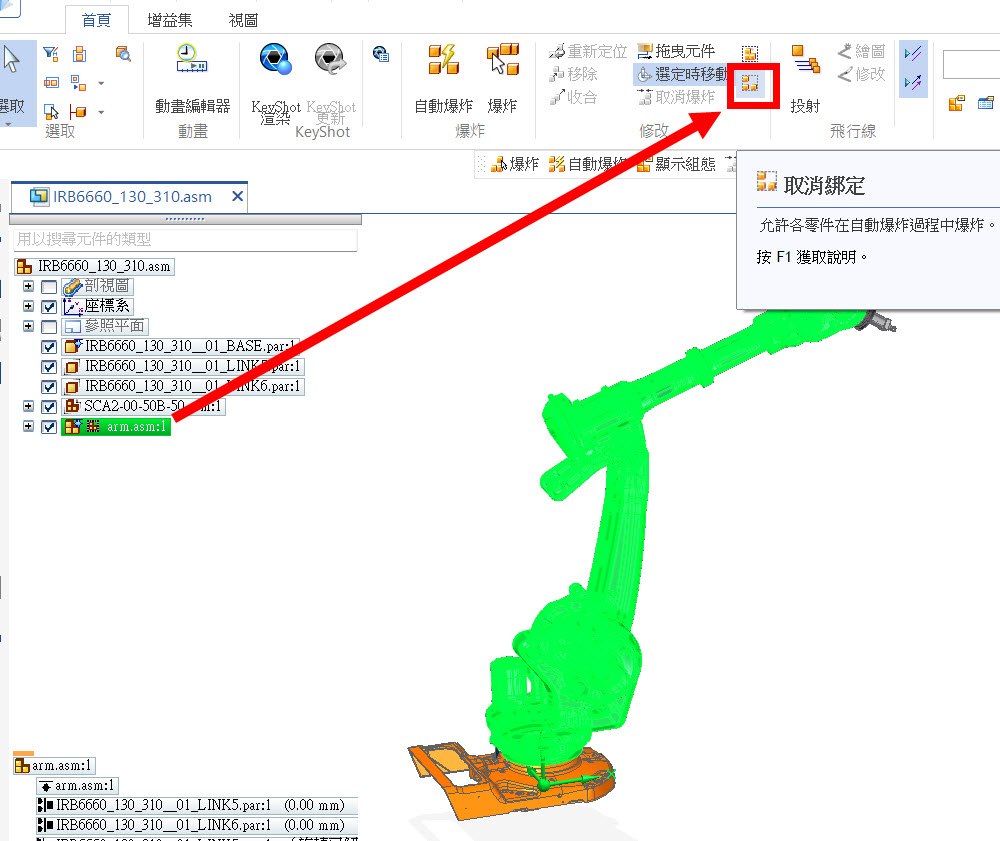

做完群組的爆炸後，可以再點選次組立件 → 取消綁定，即解除群組關係，之後就可在單一零件做爆炸。…(完)

楊淳如 Amy Yang
