Solid Edge 組立件自動擷取組立關係 – 2019/12/20

十二月

Posted by Monica

Category:

在設定組立條件時，若有經常使用到的零件，我們可以設定【自動擷取組立關係】，用以節省後續作業的步驟。

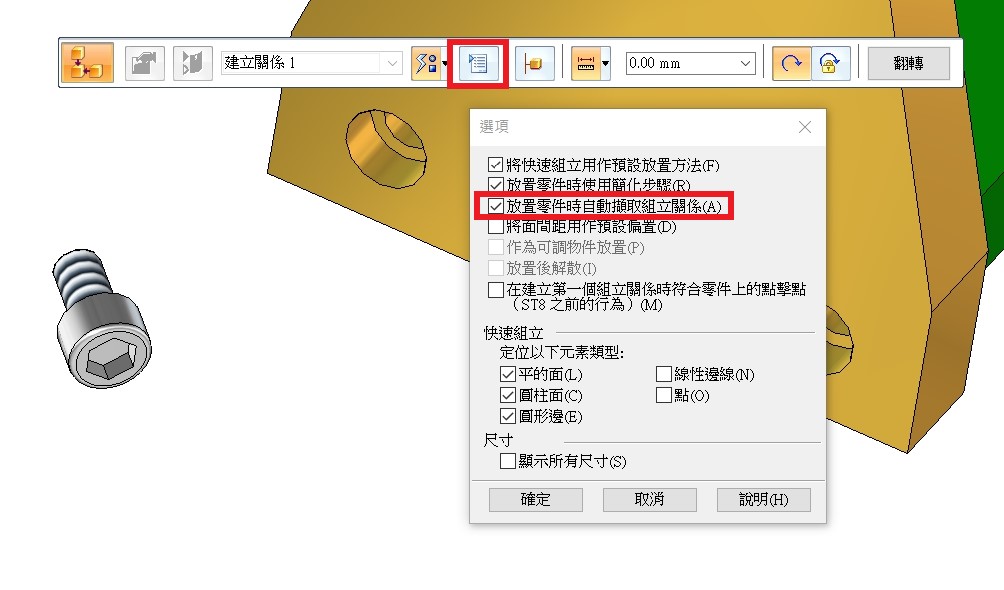

首先將要設定的零件拖曳進入組立環境，會自動跳出組立工具列，點選【選項】，將【放置零件時自動擷取組立關係】勾選。
接著進行裝配。

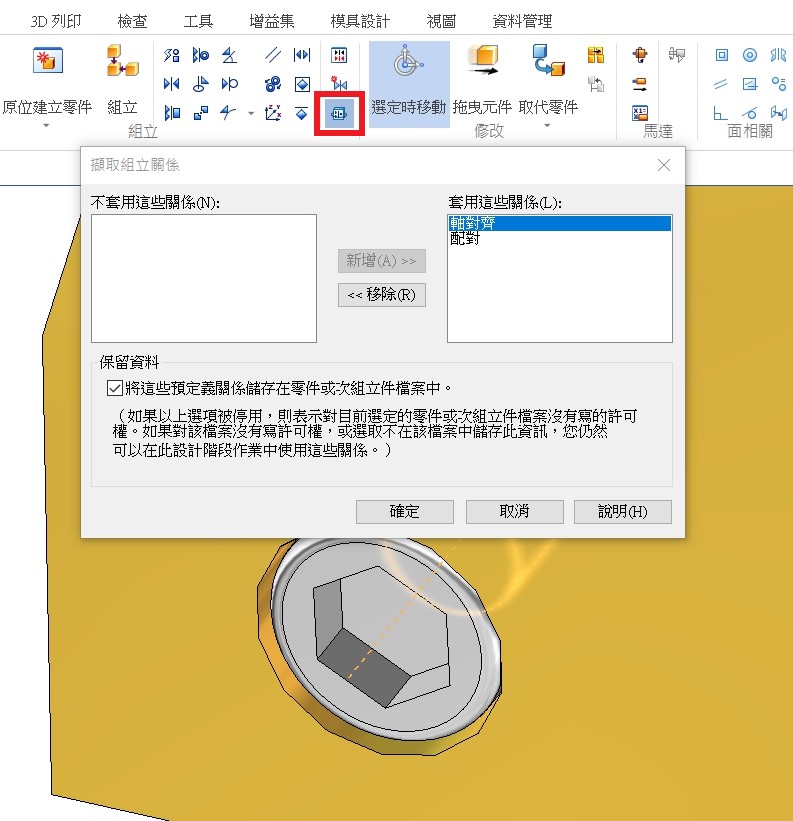

裝配完後點選零件，上方工具列【擷取組立關係】會亮顯，點選進入可以看到方才我們建立的組立條件有【軸對齊】、【平面配對】。

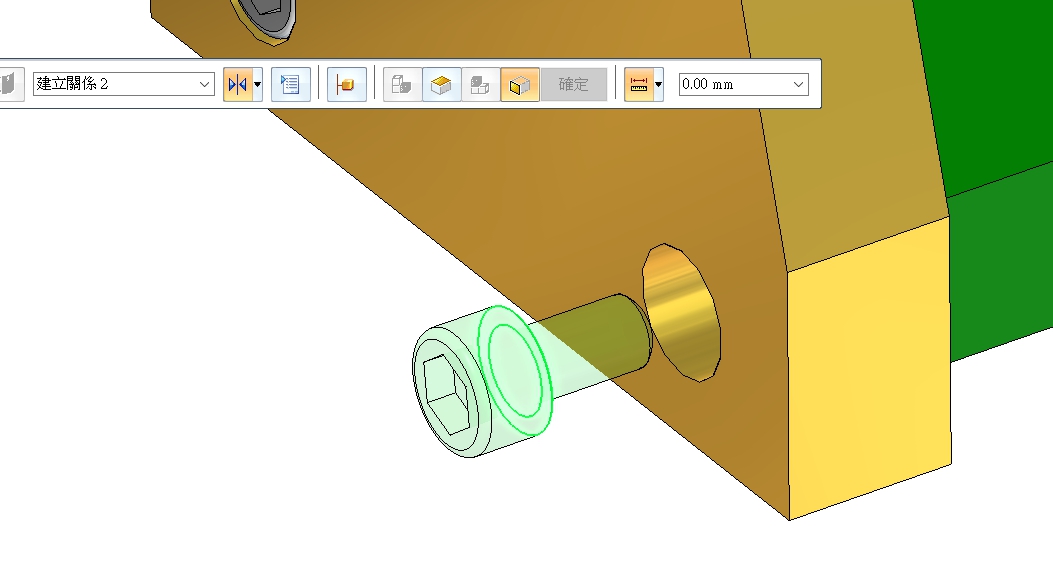

先將組立件存檔，再次拖曳零件進入組立環境，可以看到這時會自動依序帶入【軸對齊】、【平面配對】，此時僅需點選被裝配的零件軸、面即可。

廖芳儀 Carrie
