Solid Edge 組立件裝配, 數值單位設定 – 2022/01/21

一月

Posted by Monica

Category:

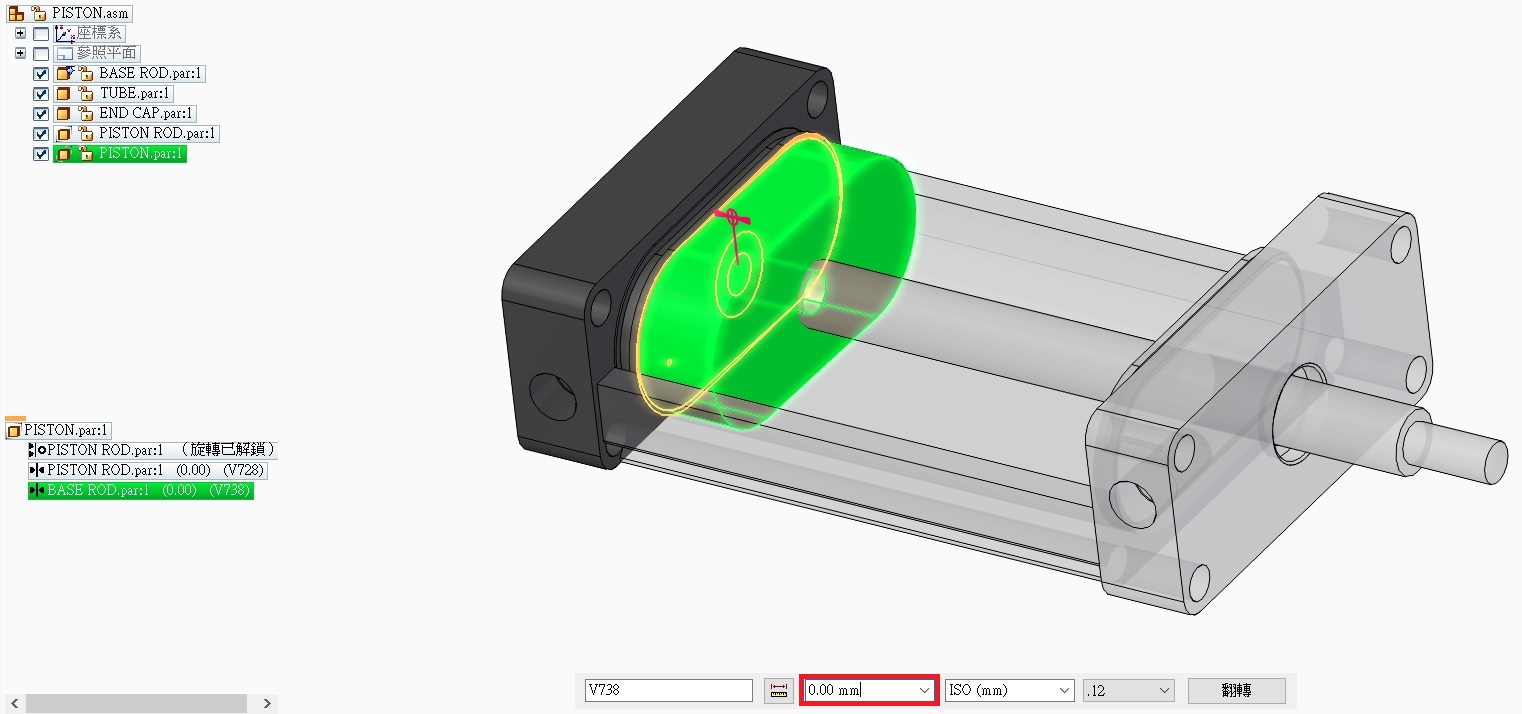

Solid Edge在組立件環境中，當組立關係需要輸入數值進行「偏置值」設定時，以往的習慣是將數值直接改成所需要的數值，若是希望軟體能自動計算「累加」數值，這時該怎麼設定呢？

其實非常簡單，我們可以透過環境的設定，達到更方便的裝配過程。
請點擊下述各步驟：

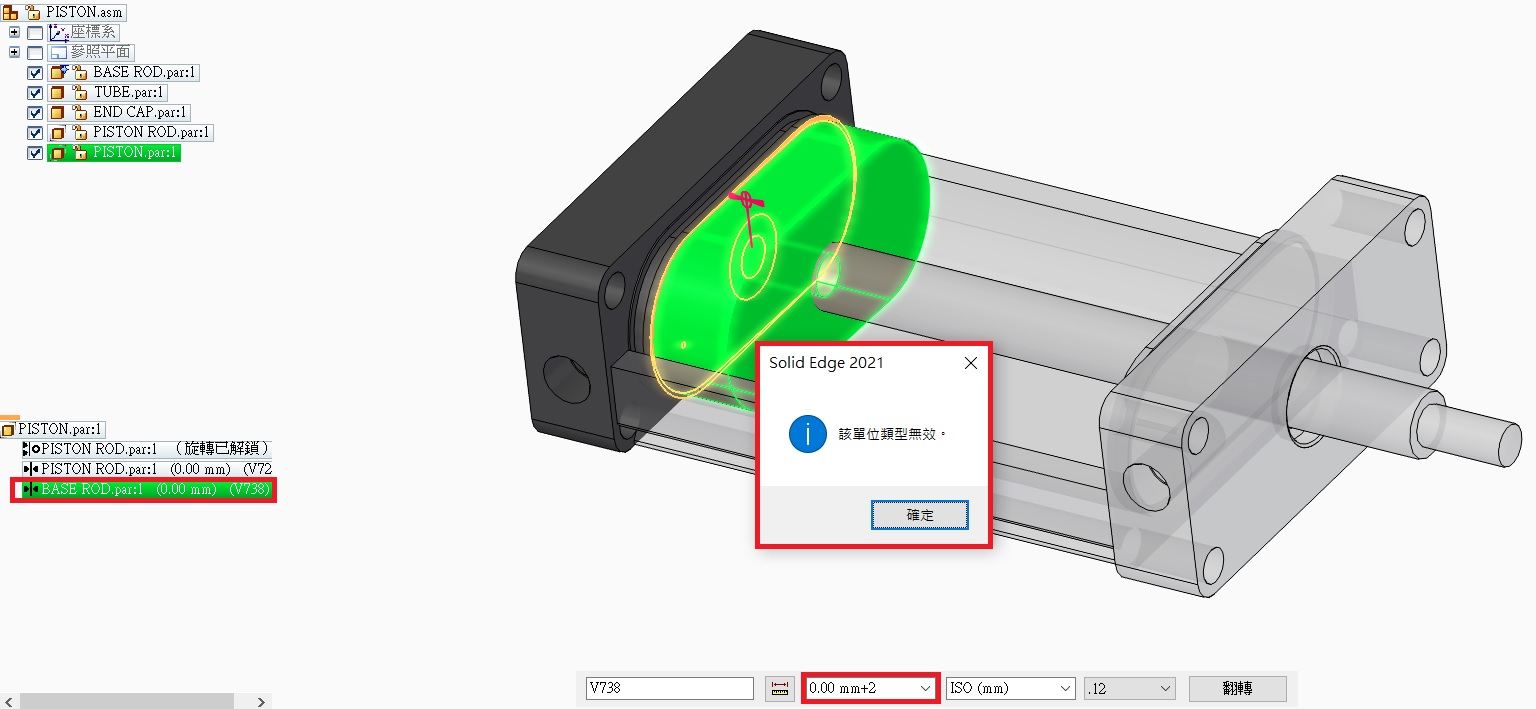

在Solid Edge組立環境中，若是在組立關係內，直接將所需要累加的值做單位的計算，將會報錯。

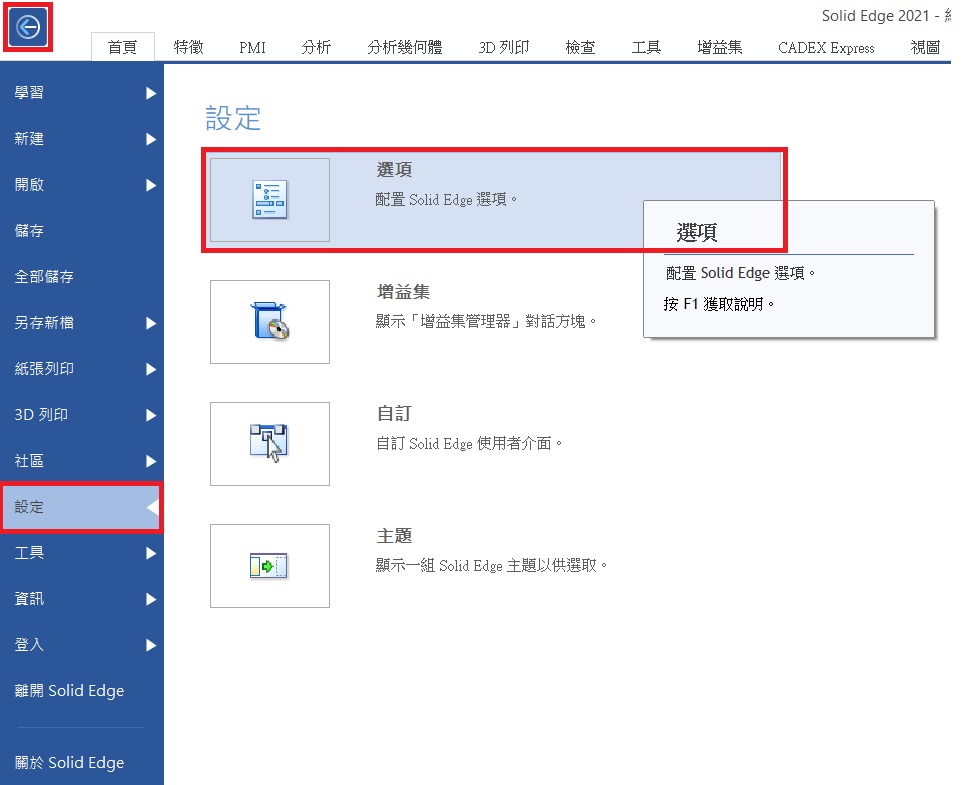

執行「應用程式按鈕」選擇「設定」，類型選擇「選項」呼叫出選項的對話框。

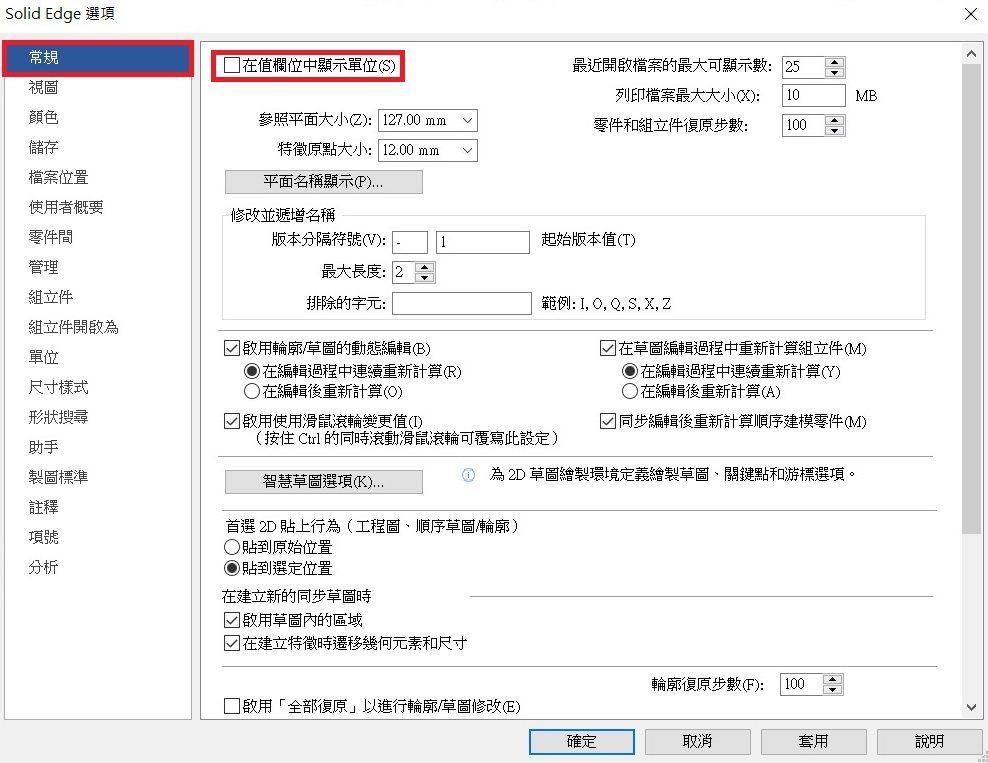

在Solid Edge選項 →「常規」→「在值欄位中顯示單位」取消打勾。

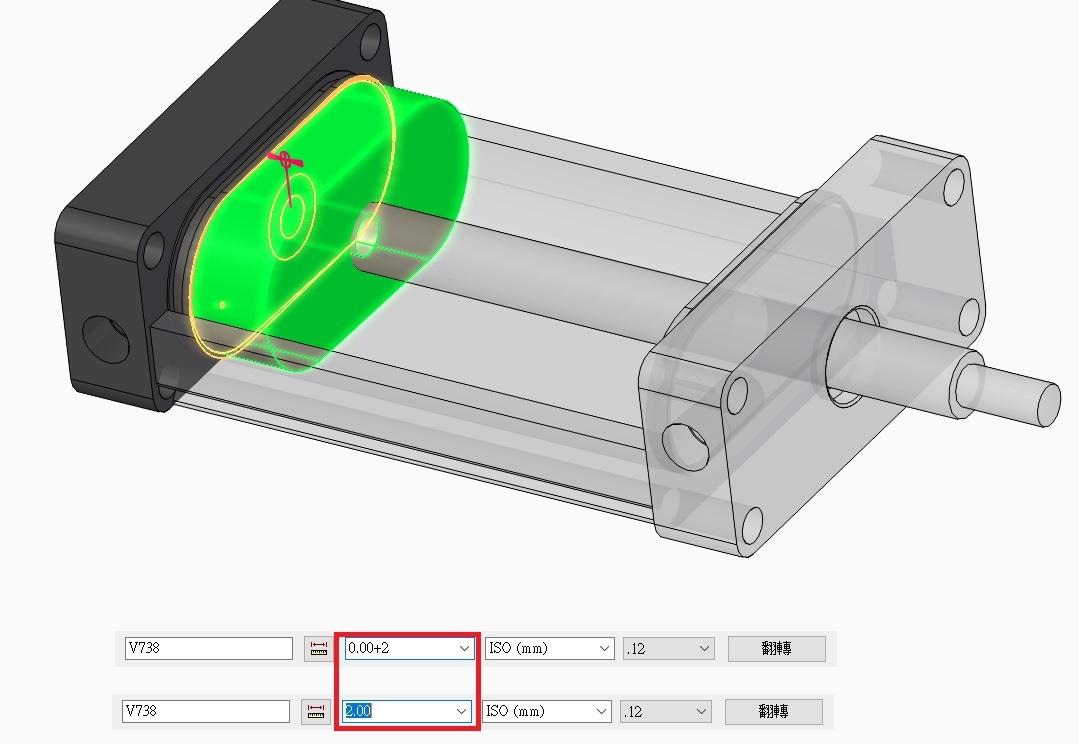

調整過後的差別，在於輸入欄位已經沒有「mm」單位，這時想輸入的計算式「加減乘除 +、-、*、/」都可以直接打在欄位，節省計算的過程。…(完成)

謝秉璁 Kevin_Sie
