Solid Edge 組立件顏色樣式板 – 2023/04/21

21
四月
Posted by Monica
Category:
無迴響

在Solid Edge 2023之後的組立件環境內，新增了樣式板可以使用，添加了高質量樣式，

並將映射到Keyshot內。

步驟1 步驟2 步驟3 步驟4

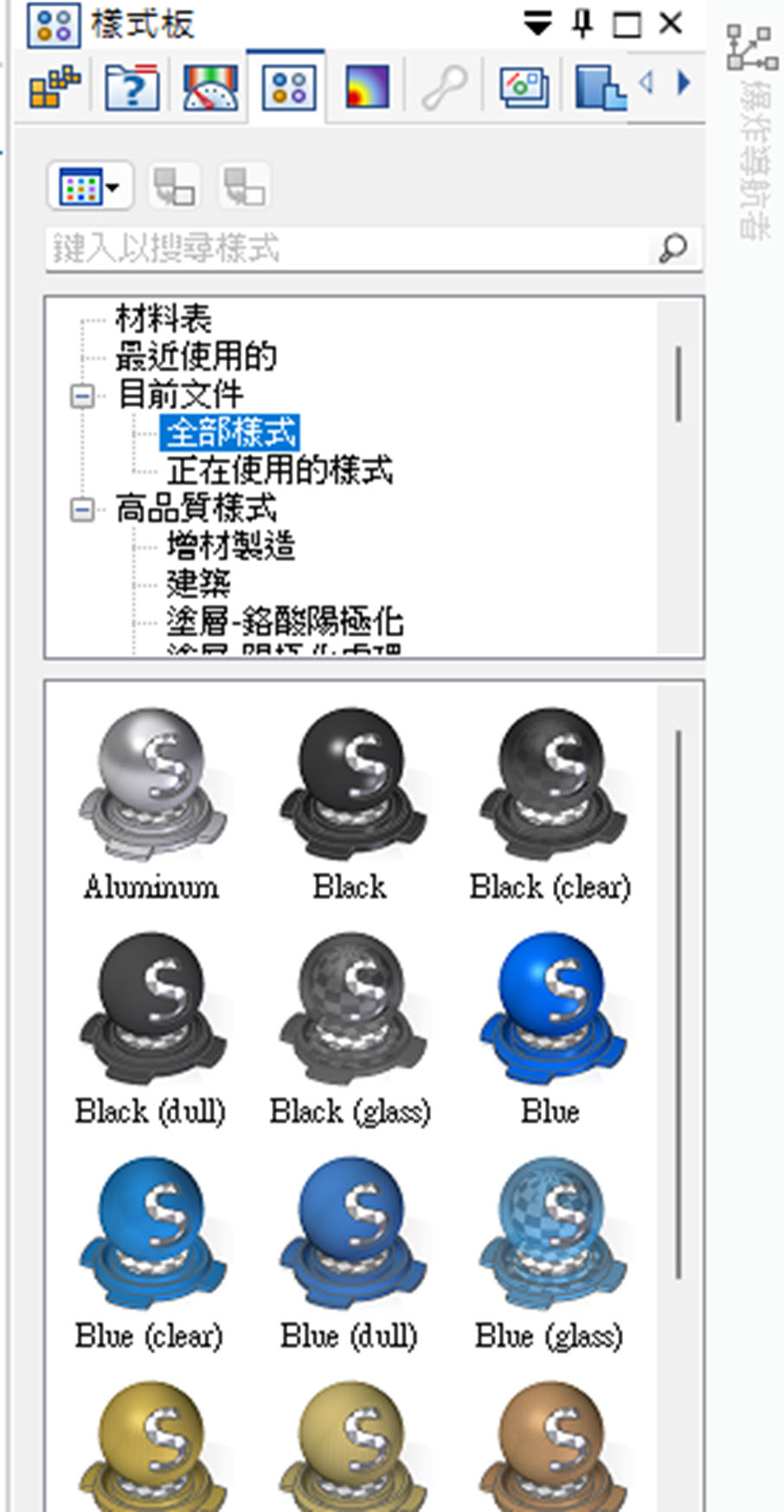

開啟組立件後，在右方工具列可找到「樣式板」。

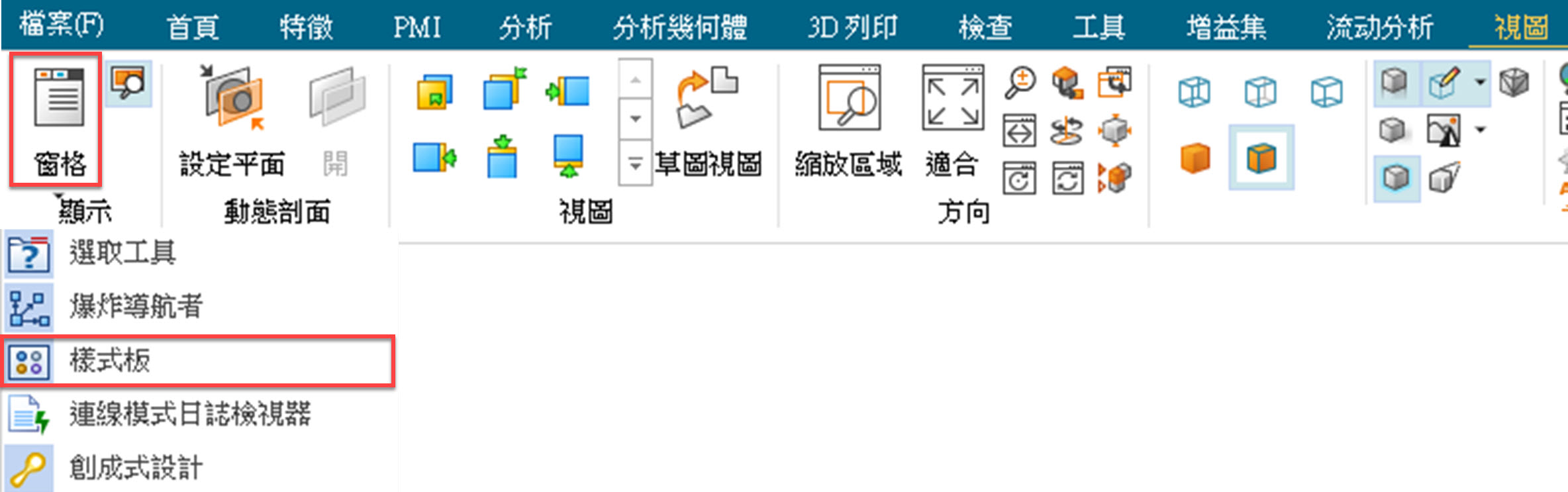

樣式板若被關閉時可由「視圖」→「顯示」→「窗格」裡開啟。

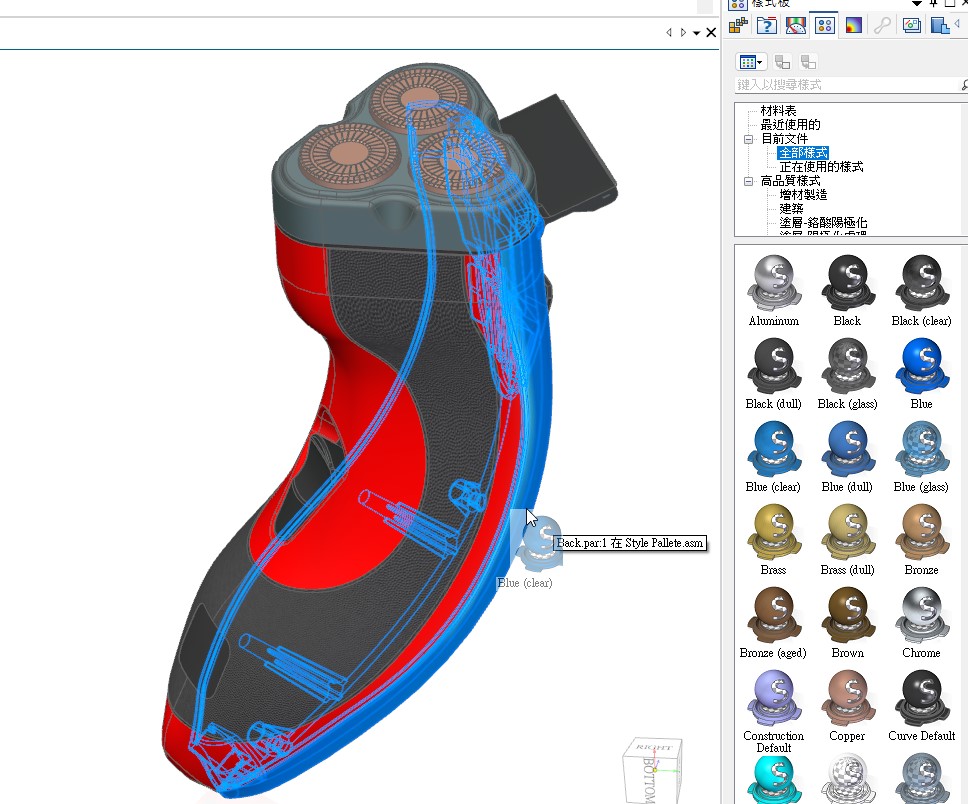

使用方式為按住左鍵不放，將材質球拉到物件上後放開即可。

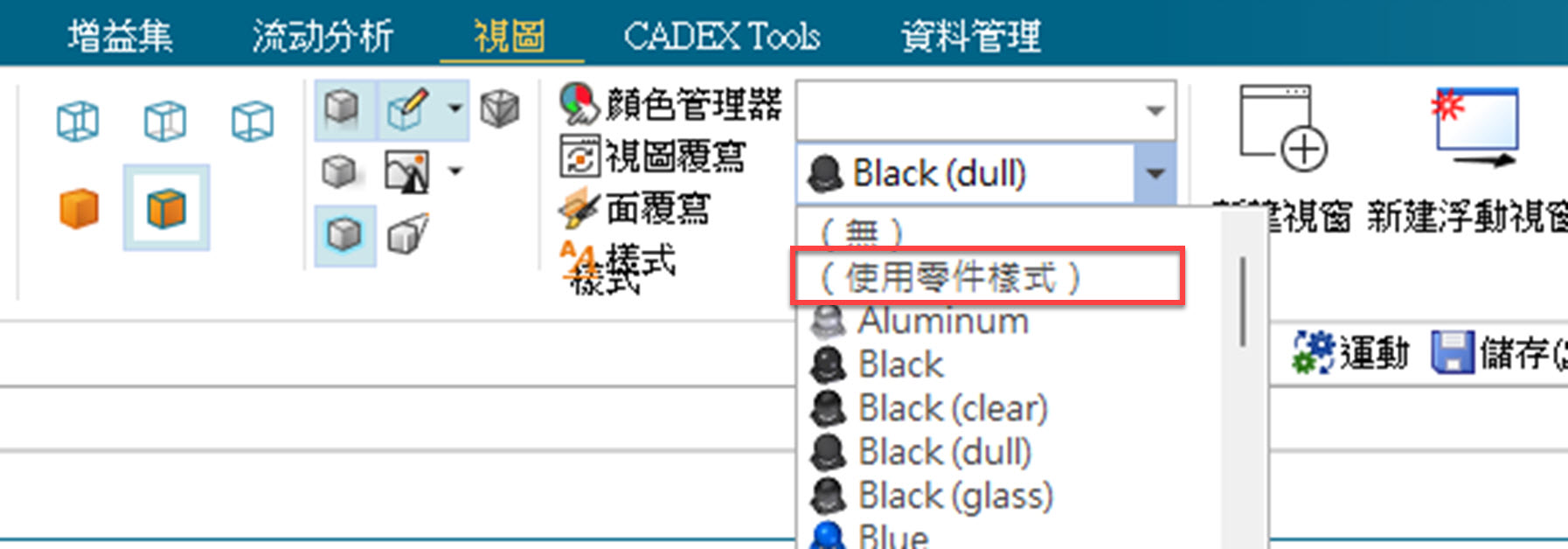

除了使用樣式板設定外，也可由「視圖」→「面樣式」內將物件顏色改回「使用零件樣式」。…(完成)。

廖芳儀 Carrie Liao
