首先使用者需要先建置3D PDF所需要的範本。

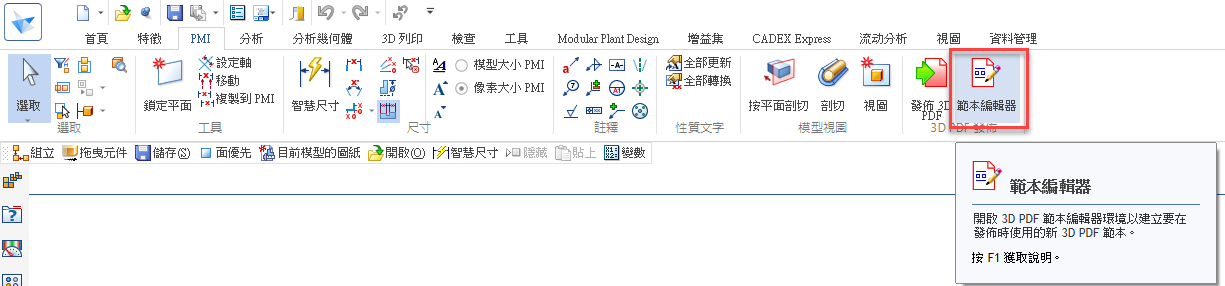

可以從PMI的頁籤當中，選擇「範本編輯器」。

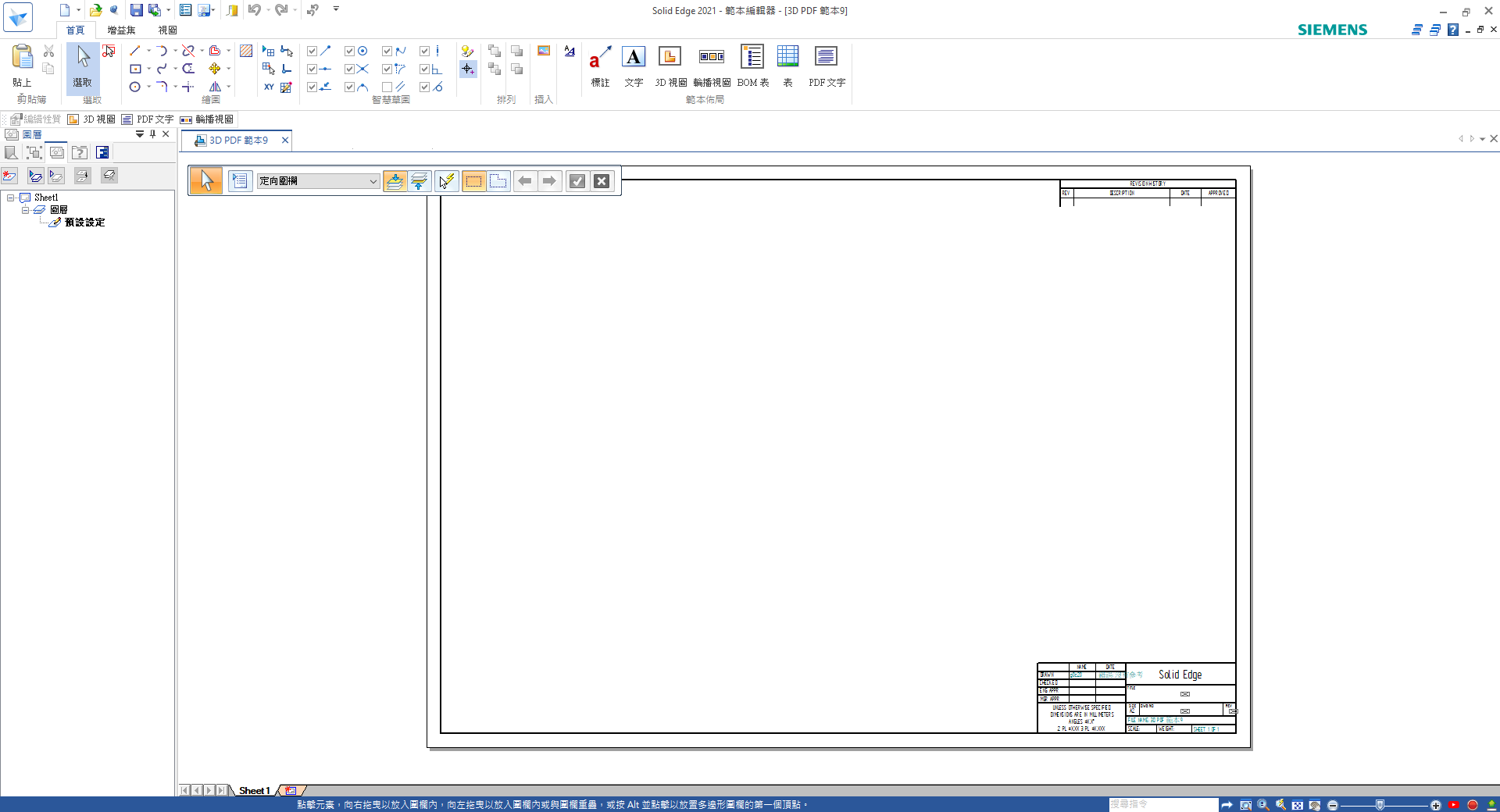

接著就會進入工程圖的環境。
備註：如果圖框不是自己所需要的，請參考課本的工程圖章節，將圖框重新修改變更。

在首頁當中，可以選擇以下的指令進行範本的擺設跟規劃。
其中標註、文字、表，在工程圖相關課程已經有教學，礙於篇幅問題就不多細講。

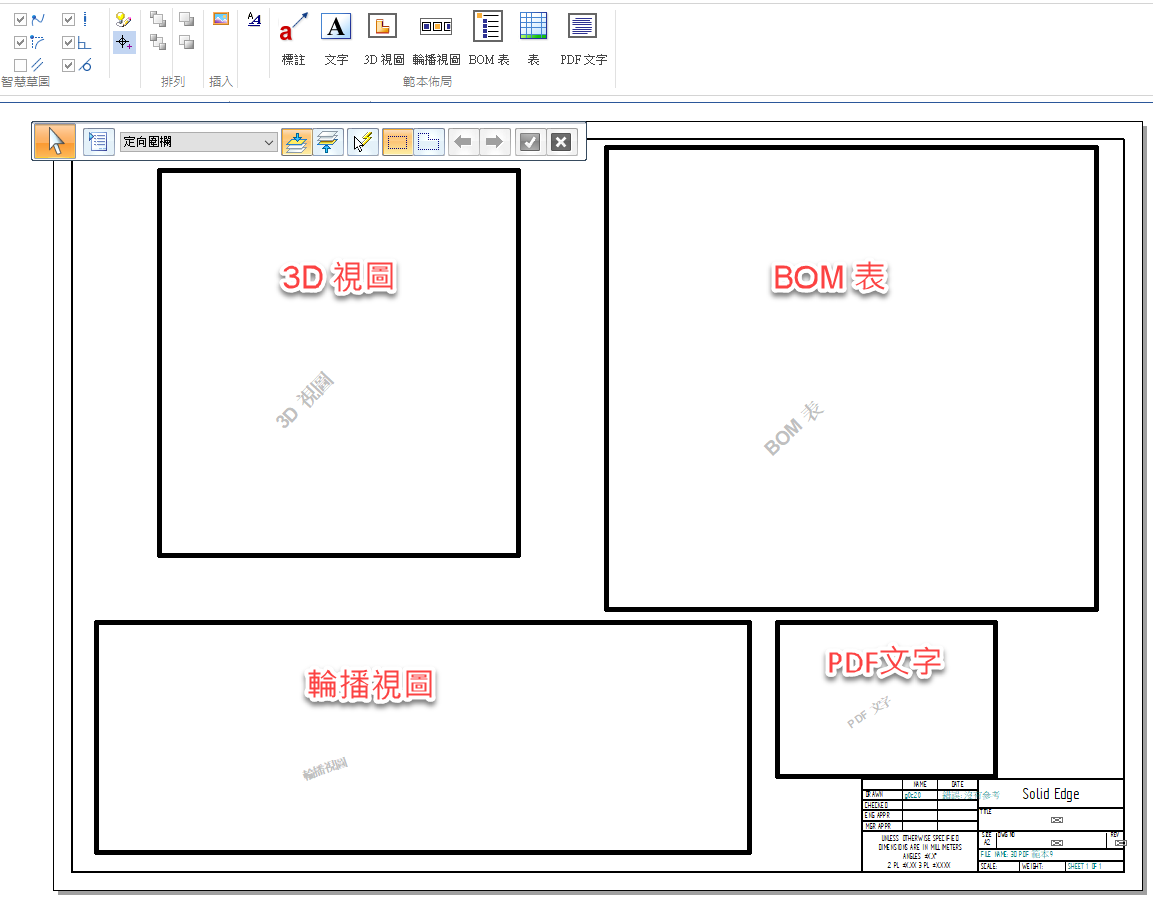

使用者可以透過點選指令之後，布置所需要呈現的布局。並且存在自己指定的資料夾位置。
3D視圖：提供使用者可以在PDF當中看見3D模型，並且任意旋轉。
輪播視圖：提供上視圖，左視圖…等各種視角選項，供使用者切換。
BOM表：提供使用者瀏覽組立件中所使用的零件列表。
PDF文字：提供使用者在PDF的檔案當中，還可以輸入文字。

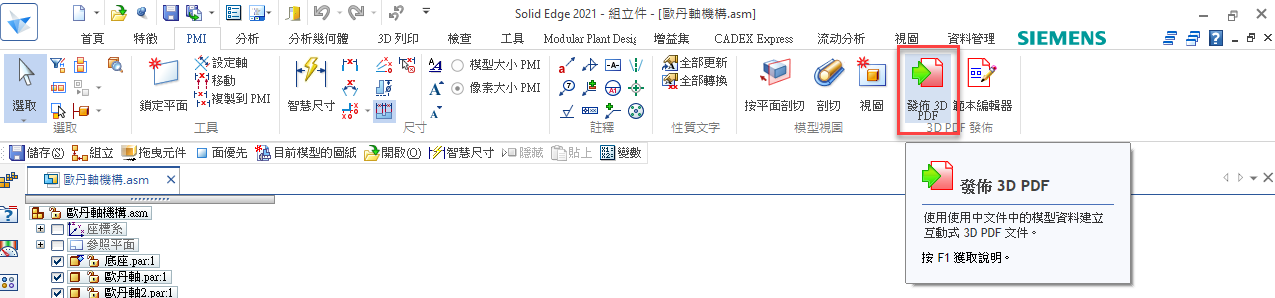

接著，當開啟組立件的時候，就可以點選PMI當中的「發佈3D PDF」。
如果PDF的佈局規劃都相同的話，下次發布時，可以跳過前面步驟，直接開啟檔案發佈PDF即可。

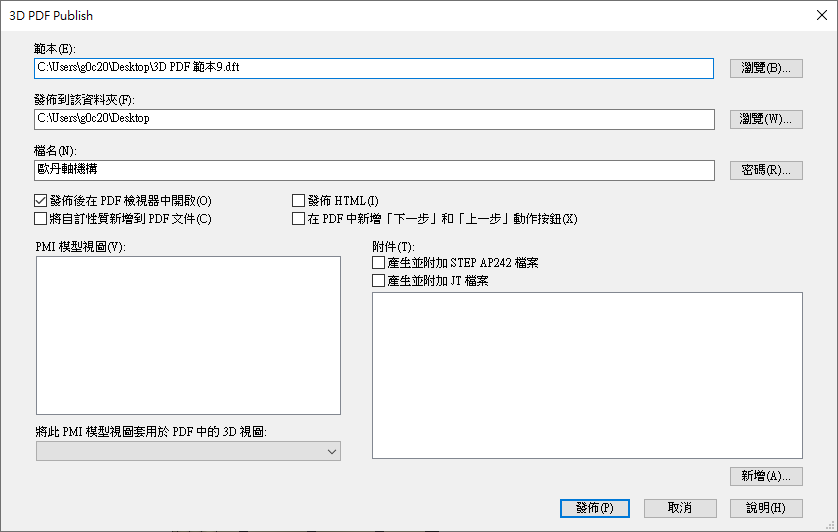

開啟3D PDF的輸出設定時：
使用者可以從「範本」的連結設定所參照的範本，也就是前面步驟所存的範本。
透過「發佈到該資料夾」，指定將3D PDF存到指定的資料夾當中。
透過「檔名」可以更改所需要的檔案名稱，預設則是會以組立件檔名作為名稱。
也可以透過「密碼」設定開啟檔案時所需要的密碼，避免檔案外流。
從「PMI模型視圖」當中，也可以設定匯出的是哪一個組態類型，這樣就可以將使用者不必要知道的零件做為隱藏，避免一些重要零件外型外流。 設定完畢之後，最後點選「發佈」即可產生3D PDF檔案。
備註：關於組態的做法，可以參照 Solid Edge視圖顯示修改(利用組態)的步驟1&2即可。

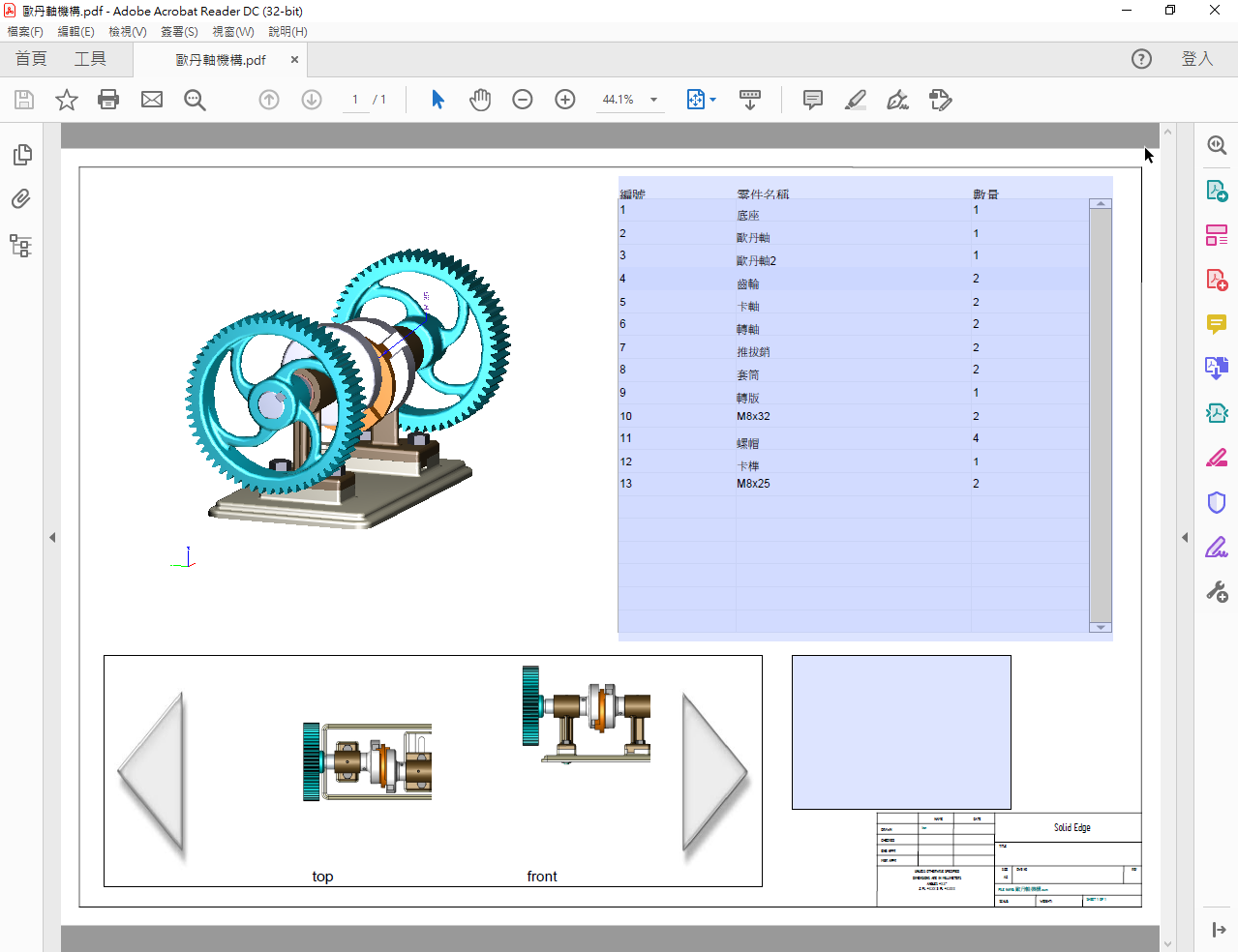

發佈之後即可使用3D PDF，當然該檔案也可以提供給客戶而不用提供3D模型。
3D視圖可供使用者旋轉縮放，甚至可以隱藏不必要元件，以便辨識確認。
BOM表可以看到每個物件的數量，在點選之後3D視圖也會亮顯該元件，其他元件則會透明化。輪播視圖則可以切換各視圖作為使用。
備註：
1.3D PDF本身也提供測量工具作為使用，但測量方式頗為麻煩，而且錯誤率極高，並不建議使用。如需要尺寸，還是建議在3D模型當中標註，會一併匯出到3D PDF當中。
2.第一次開啟PDF檔案時，如果跳出錯誤訊息，請不用擔心。
因為PDF預設會關閉3D模型的動態旋轉功能，因此，只需要在上方黃色警告列當中的選項，選擇允許此檔案，之後就不會有此警告訊息了，同時3D模型也才可以進行旋轉、縮放。
