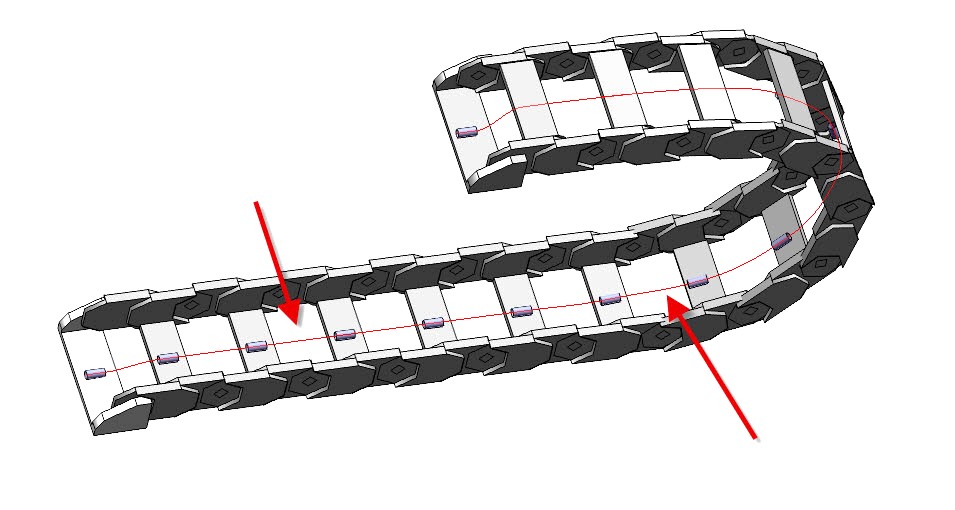

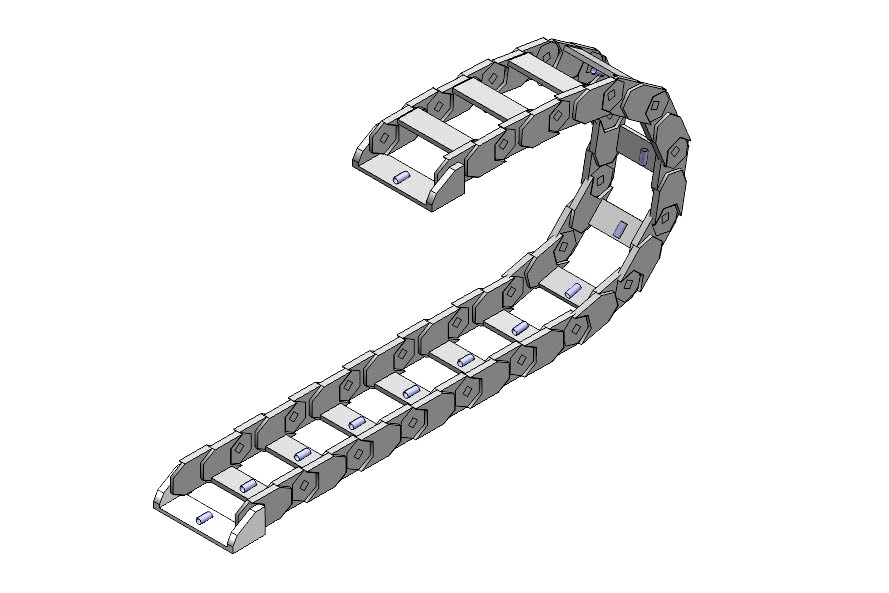

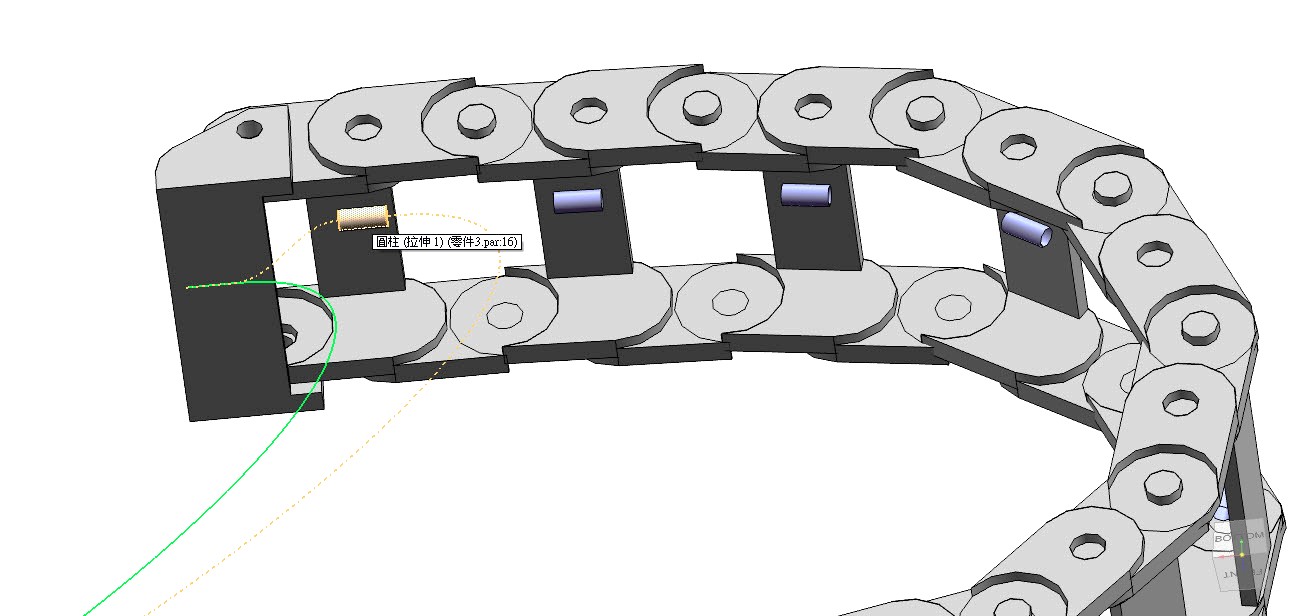

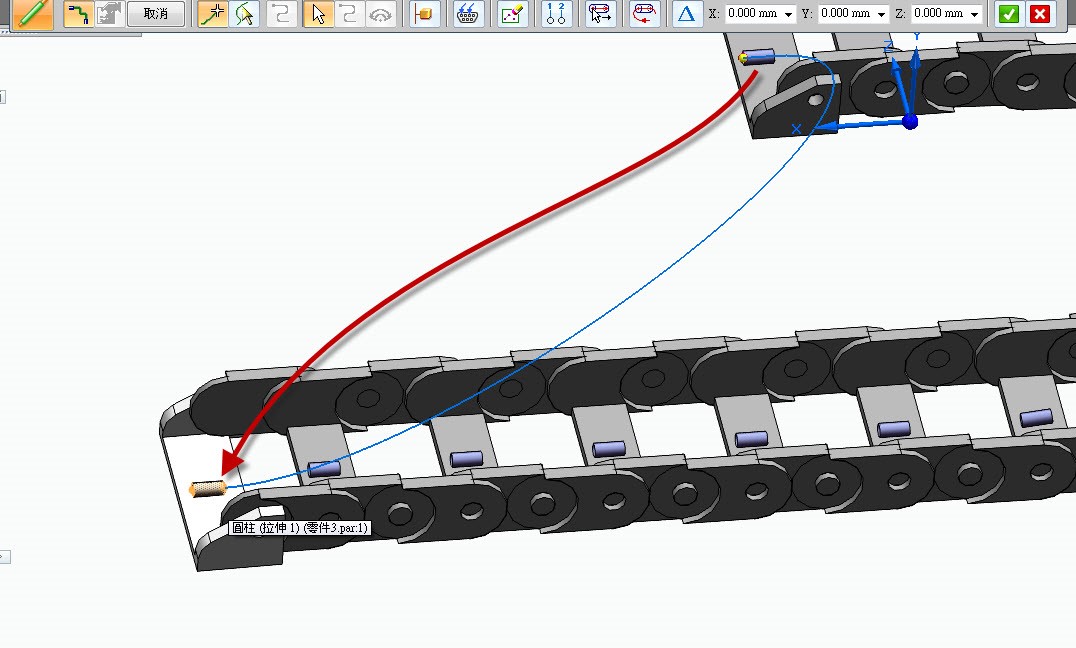

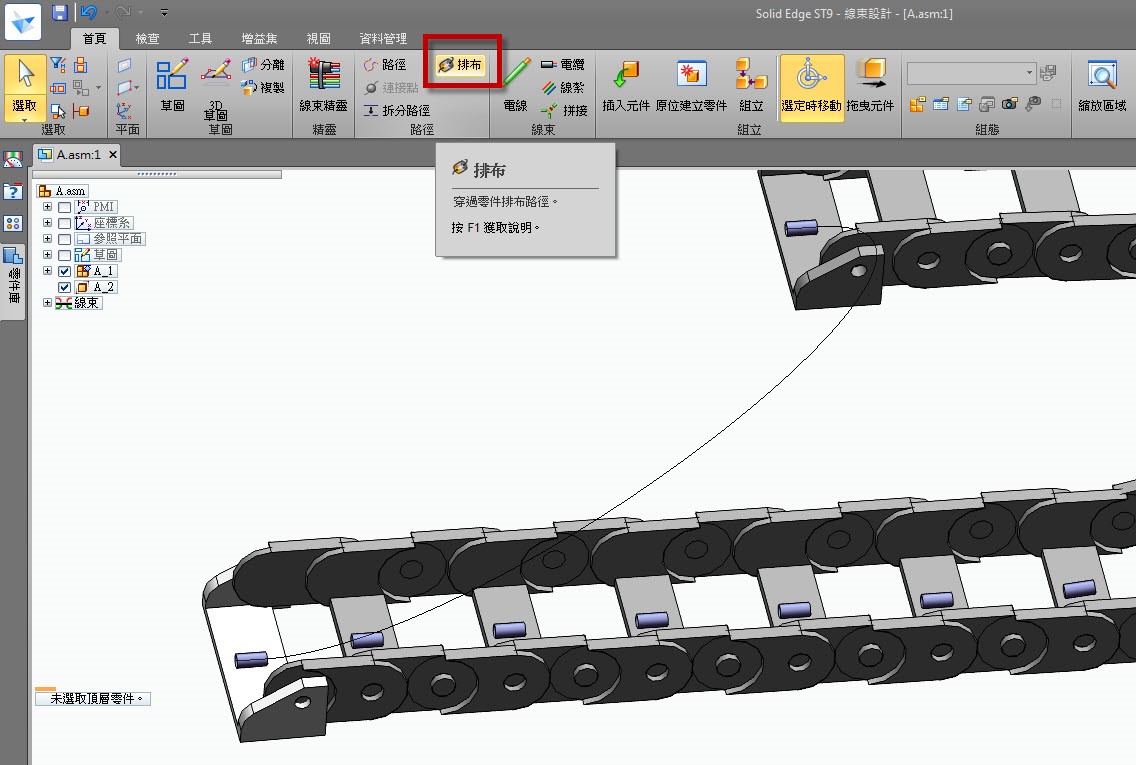

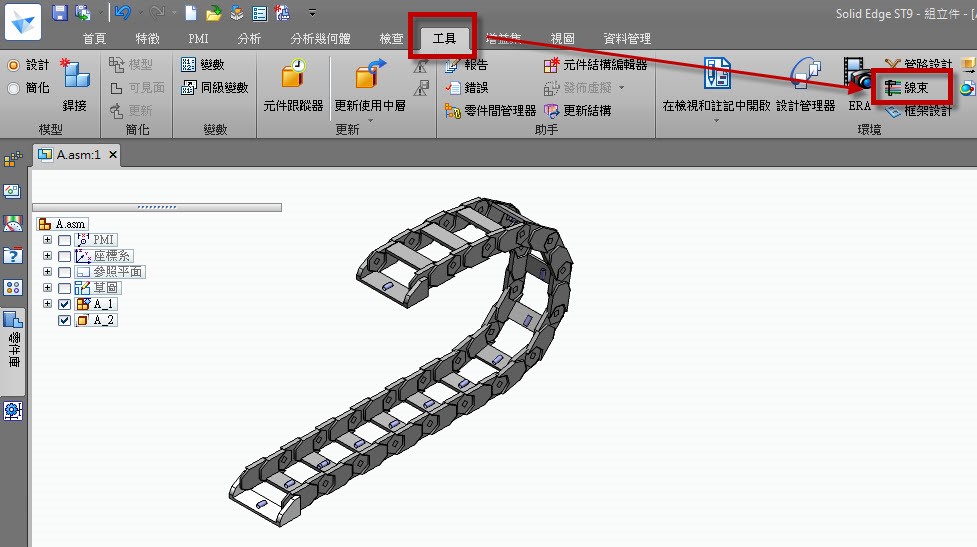

Solid Edge 線束設計排布功能 – 2017/08/25 25 八月 Posted by Monica Category: 組立件 - 進階 無迴響 在Solid edge ST9版本的線束設計模組中新增了一個”排布”功能,可將起始點與終點先連接好,再依序增加穿線位置,提升佈線速度,該如何操作呢? 請參考以下說明: PS:此功能需在Solid Edge Premium模組才可使用 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 假設要在此裝配件上增加電線,佈線的截面要先繪製好 選擇工具→進入線束設計環境 選擇電線→點選起點的圓柱截面 再點選終點的圓柱截面 完成路徑後,選擇”排布”功能 先點選路徑線再將其他的圓柱截面一一選取 (如果排布路徑方向相反,可點選鍵盤的”F”鍵切換方向) 完成排布 柯函杶 Jenny Ke
