Solid Edge 編輯鑽孔方向 – 2020/06/05

六月

Posted by Monica

Category:

在Solid Edge中，開啟外來檔，辨識過孔特徵及陣列特徵後、甚至調整孔類型後；或是自行鑽孔，發現方向不盡理想時，可即時調整其鑽孔方向。

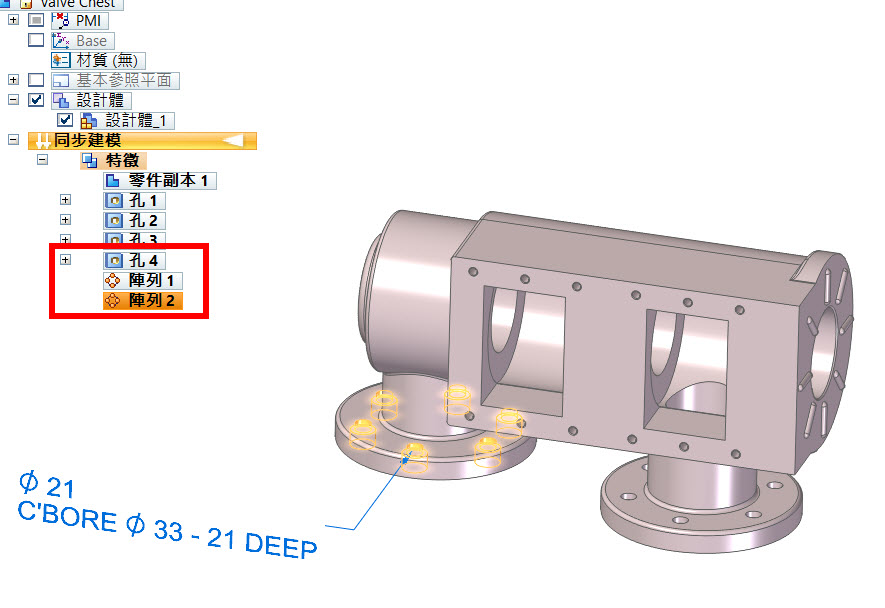

開啟外來檔案，經過辨識「孔特徵」，「陣列特徵」，並調整孔類型；或自行鑽孔，導航者中可看見特徵。

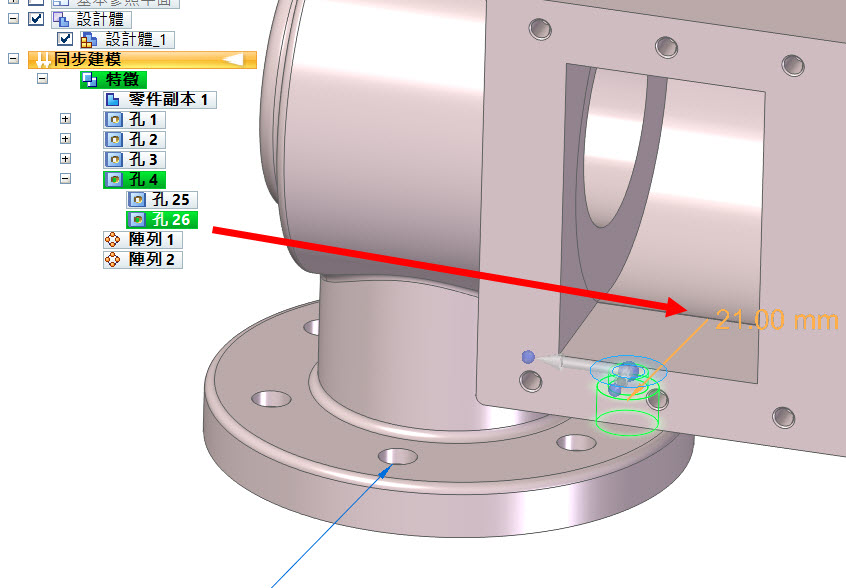

欲調整孔類型、尺寸、方向時，點擊其一孔特徵→並點擊數值進入編輯。

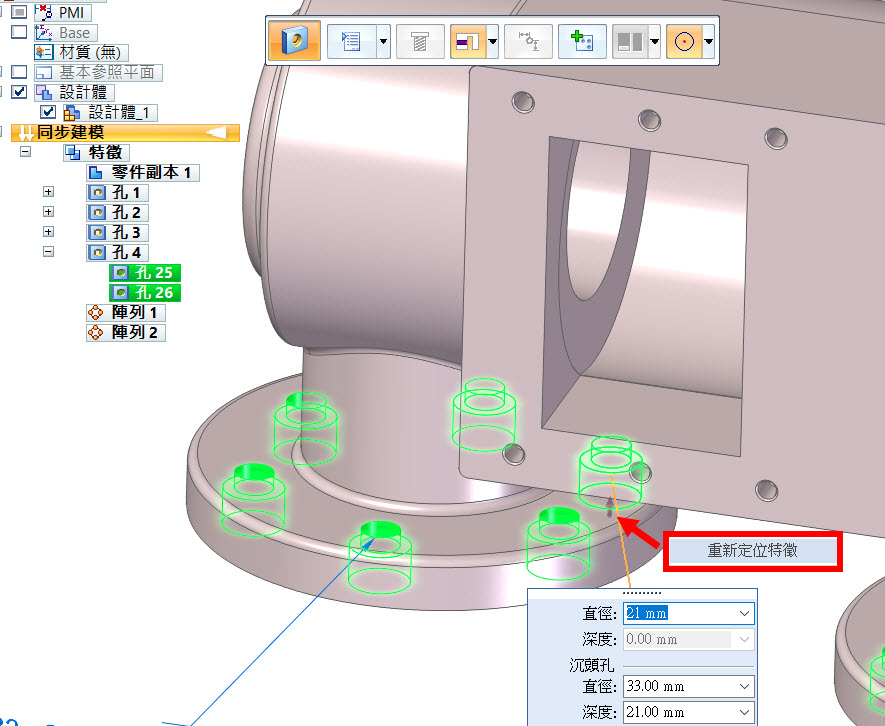

進入編輯狀態後，可看到其一方向箭頭，對箭頭按下滑鼠「右鍵」→點擊「重新定位特徵」。

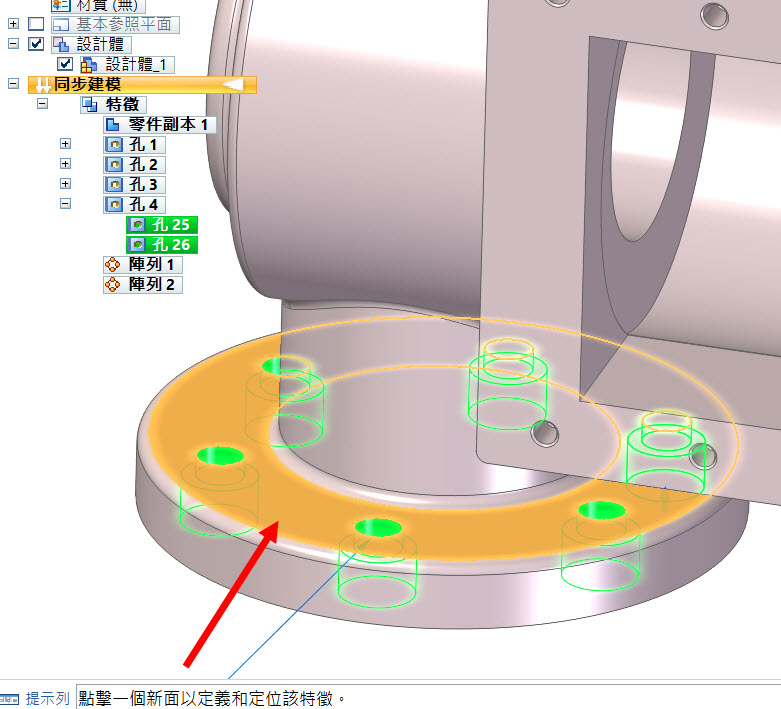

選擇並點擊新的鑽孔方向面。

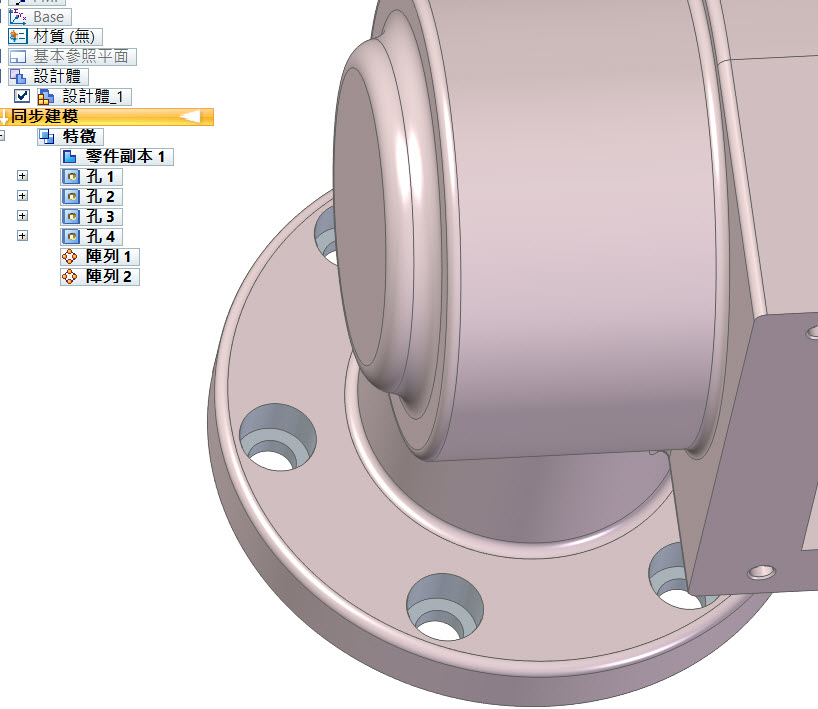

即完成重新定位鑽孔方向。…(完)

楊淳如 Amy Yang
