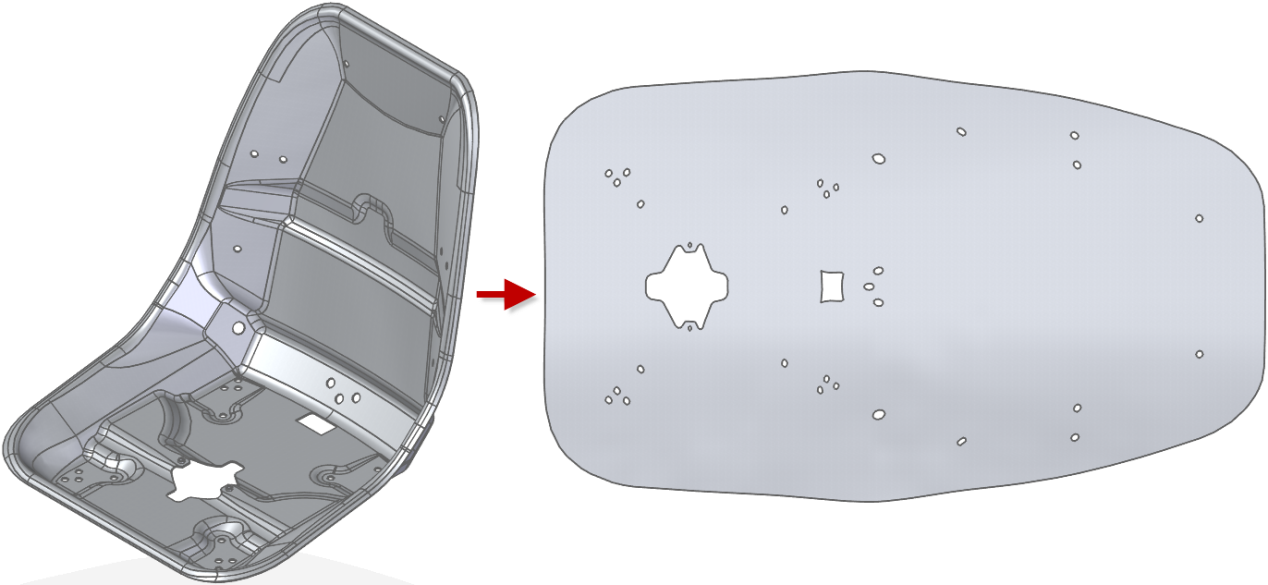

Solid Edge鈑金設計除了一般大家熟悉的機械鈑金設計之外,在新版本ST7裡增加了新的胚料體功能喔! 這讓Solid Edge不再只局限於機械鈑金,現在也能製作深抽、沖壓成形的鈑金工件了。以下將說明如何使用"胚料體"指令來達到特殊展平的操作,並且您將不再侷限於只能在鈑金環境下作業。(範例圖檔來源:GrabCAD網站)
步驟1 步驟2 步驟3 步驟4 步驟5

載入需要展平的檔案,在”工具>模型”裡點擊展平,會自動執行胚料體功能(板金、零件、外來檔都可以,此範例在零件環境下操作)。

圖中

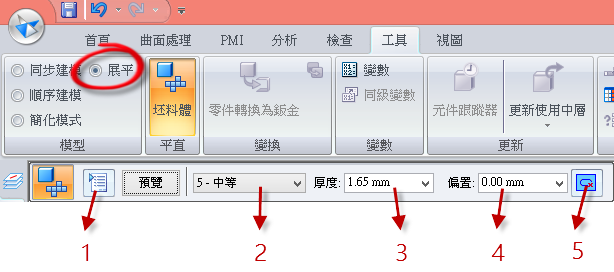

1)為 胚料選項對話方塊。
2)為 精度,控制坯料計算的精度。指定更精細的精度將提高計算時間。
3)為 厚度,當檔案不為鈑金體時用以指定材質的厚度。
4)為 偏置,通過坯料計算將輸入面偏置到模型中。偏置值的範圍為 0 到材質厚度。
5)為 移除迴路,從選定的面中移除內迴路。
※若未指定材質,系統會先開起材質頁面並要求選擇材質

圖中
1)為 胚料選項對話方塊。
2)為 精度,控制坯料計算的精度。指定更精細的精度將提高計算時間。
3)為 厚度,當檔案不為鈑金體時用以指定材質的厚度。
4)為 偏置,通過坯料計算將輸入面偏置到模型中。偏置值的範圍為 0 到材質厚度。
5)為 移除迴路,從選定的面中移除內迴路。
※若未指定材質,系統會先開起材質頁面並要求選擇材質

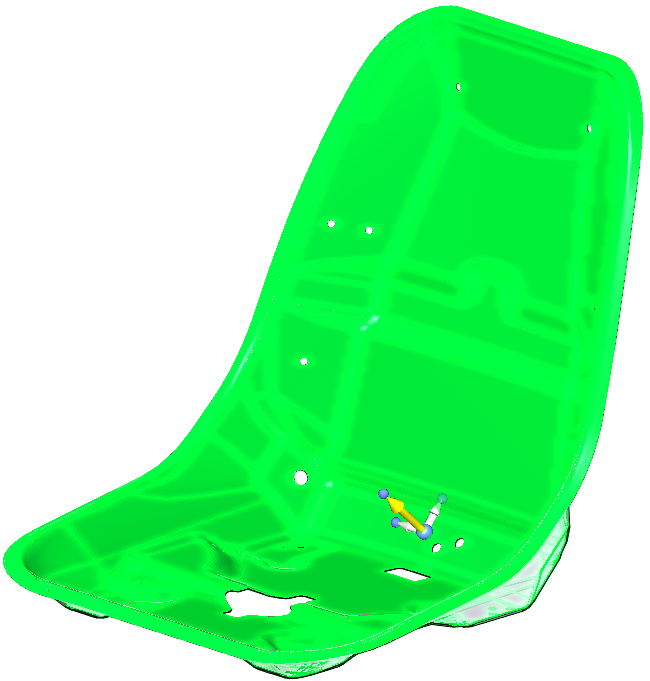

選擇欲展平的面,並指定成形方向。(操作方式與方向盤相同喔!)

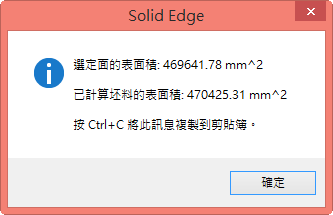

按下”預覽”計算,可得出表面積資訊,若有需要可以Ctrl+C複製到剪貼簿內。

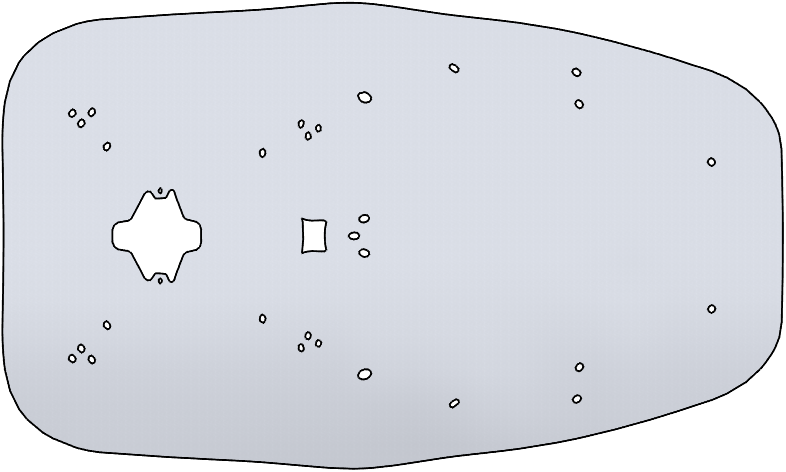

確定之後按下”完成”,即可得所需之展平結果。

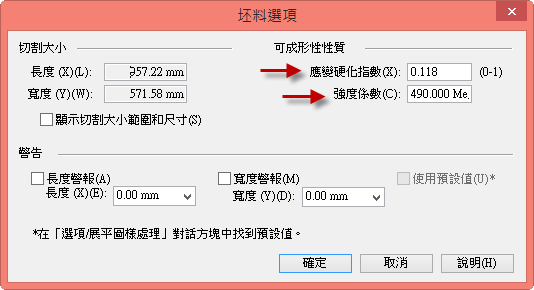

那在選項對話方塊內有什麼可做”微調”的呢,在選項內我們可以透過 1)應變硬化指數 與 2)強度係數 兩個地方來做微調,其中:

1.應變硬化指數(X)
公式
,式中n=應變硬化指數,σ=真應力,Ε=真應變,K=最大強度,需使用自然對數去計算,這些皆須有實際測試數據,若沒有也可以用材料的物理性質資訊取代,比如 真應力可用屈服應力取代、真應變可用(屈服應力/彈性模量)取代、最大強度可用極限應力取代。假設屈服應力=220Mpa、極限應力=490Mpa、彈性模量=200000Mpa,則透過上式可計算出應變硬化指數為0.118。
※通常金屬的應變硬化指數應介於0.1~0.5之間。
2.強度係數(C)
強度係數於理論上是可以使用材質的極限應力做為參考,作為微調。
由於牽涉到材料的物理性質,所有參數若是有實測數據則準確度很高,但不易得到,故可以透過上述方式來計算相近的數據來做為微調使用。

那在選項對話方塊內有什麼可做”微調”的呢,在選項內我們可以透過 1)應變硬化指數 與 2)強度係數 兩個地方來做微調,其中:

1.應變硬化指數(X)
公式

※通常金屬的應變硬化指數應介於0.1~0.5之間。
2.強度係數(C)
強度係數於理論上是可以使用材質的極限應力做為參考,作為微調。
由於牽涉到材料的物理性質,所有參數若是有實測數據則準確度很高,但不易得到,故可以透過上述方式來計算相近的數據來做為微調使用。
