草圖繪製時，如果先畫出大概的形狀，結果發現尺寸差異很大，常常會變形很誇張，但開啟『自動縮放草圖』就可以避免變形的誇張。

步驟1 步驟2 步驟3 步驟4

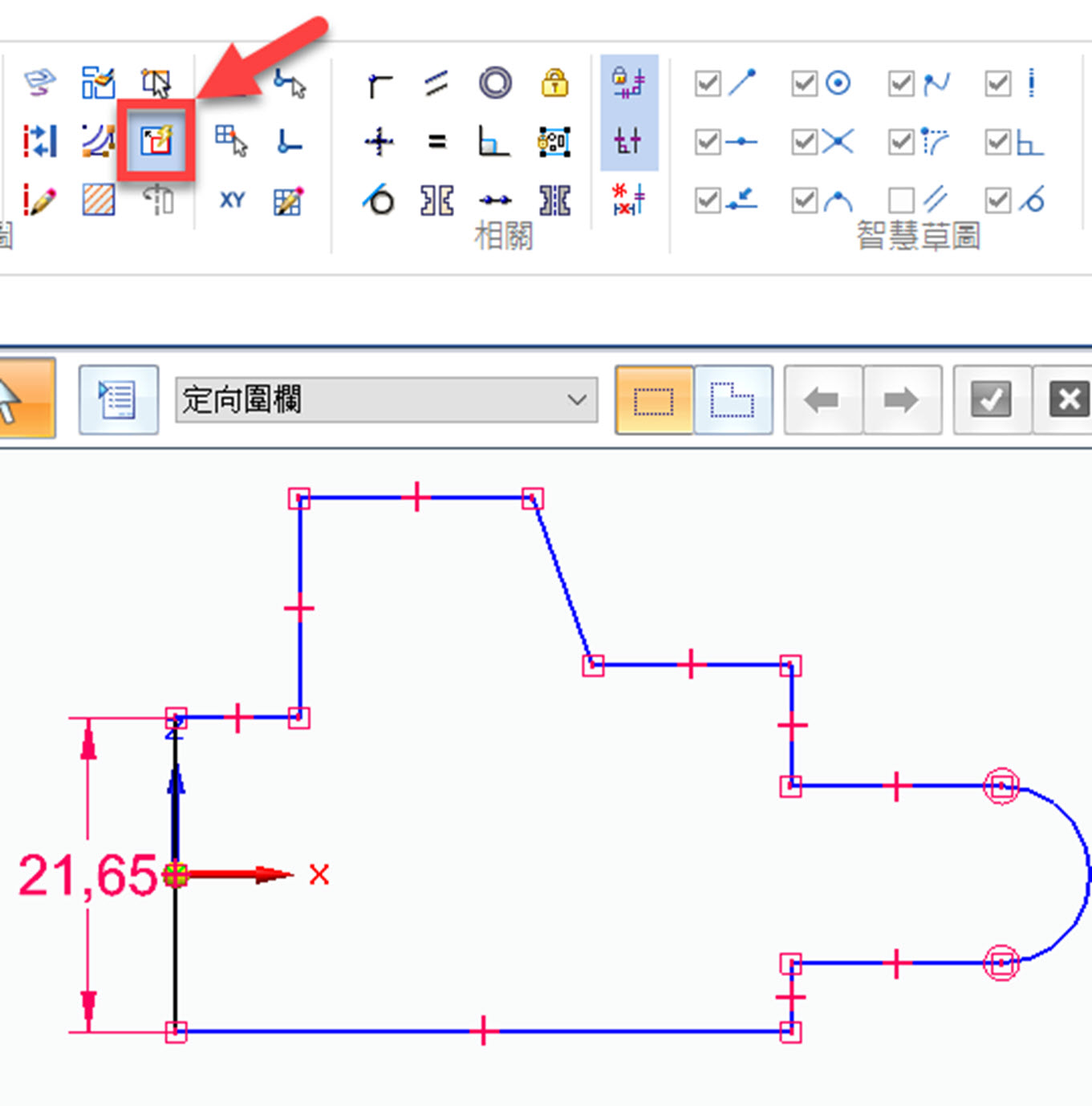

繪製草圖時，功能列中『自動縮放草圖』開啟。

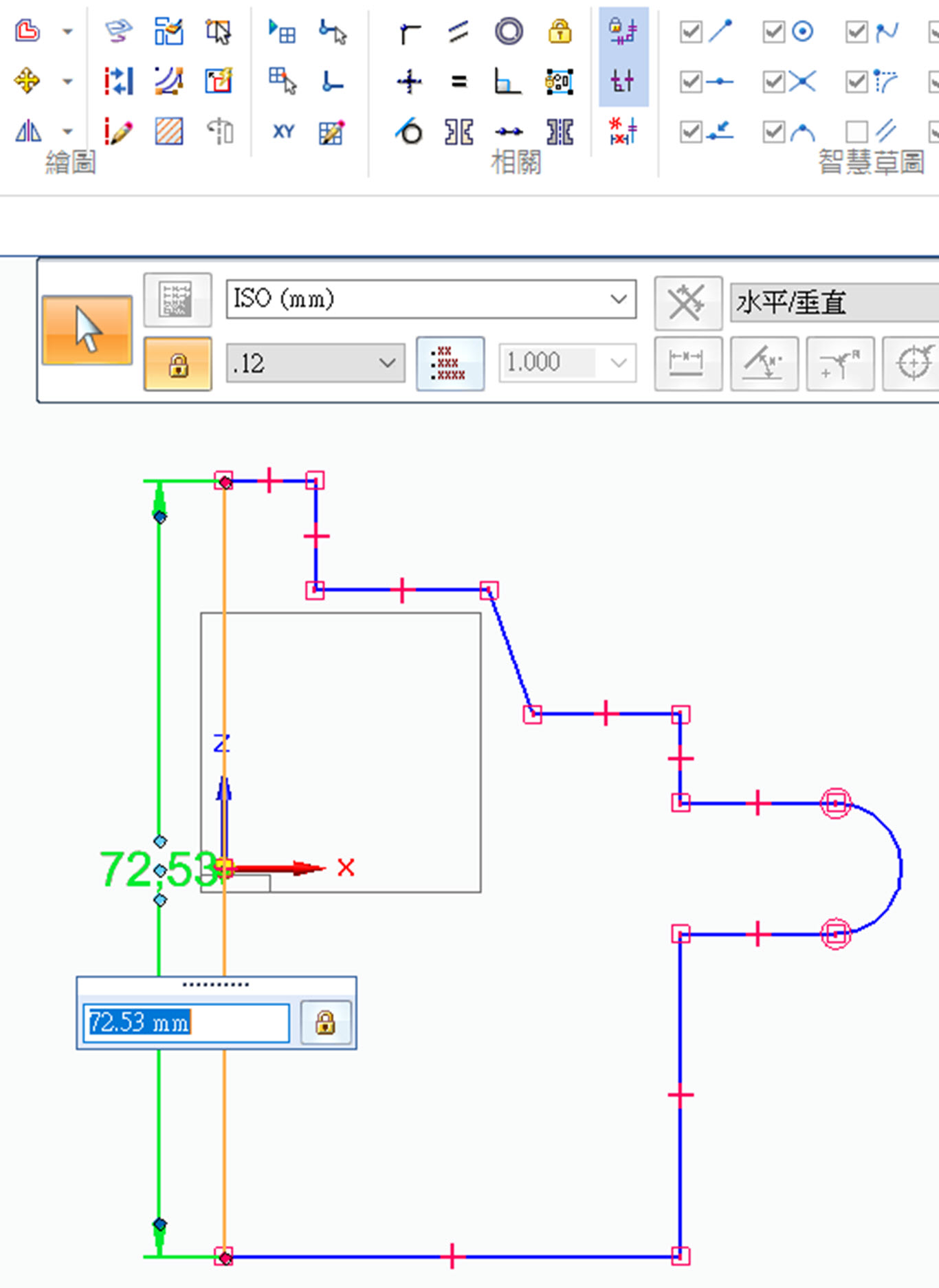

調整比例，會等比例縮放。

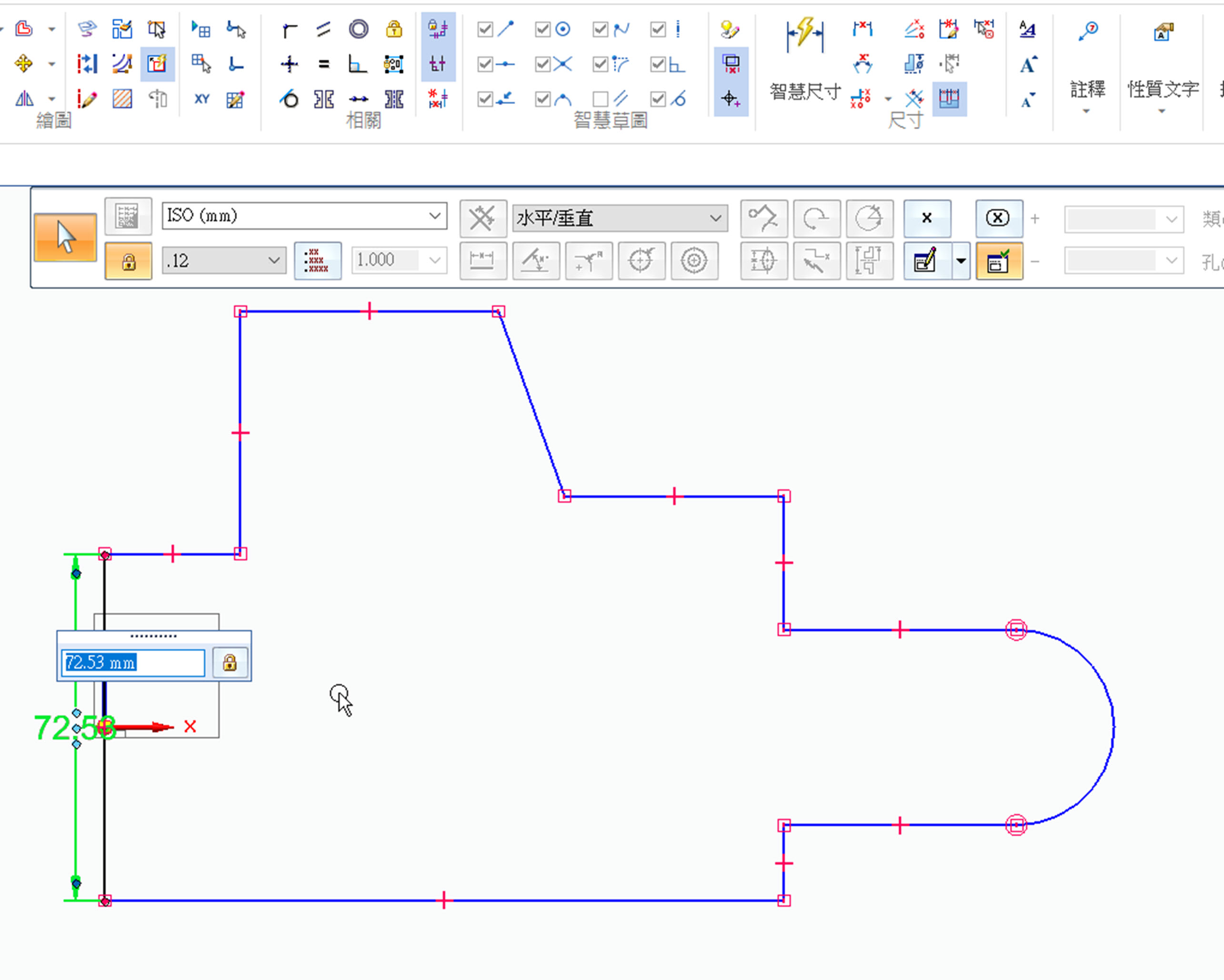

關閉『自動縮放草圖』，調整尺寸會獨立線條變更。

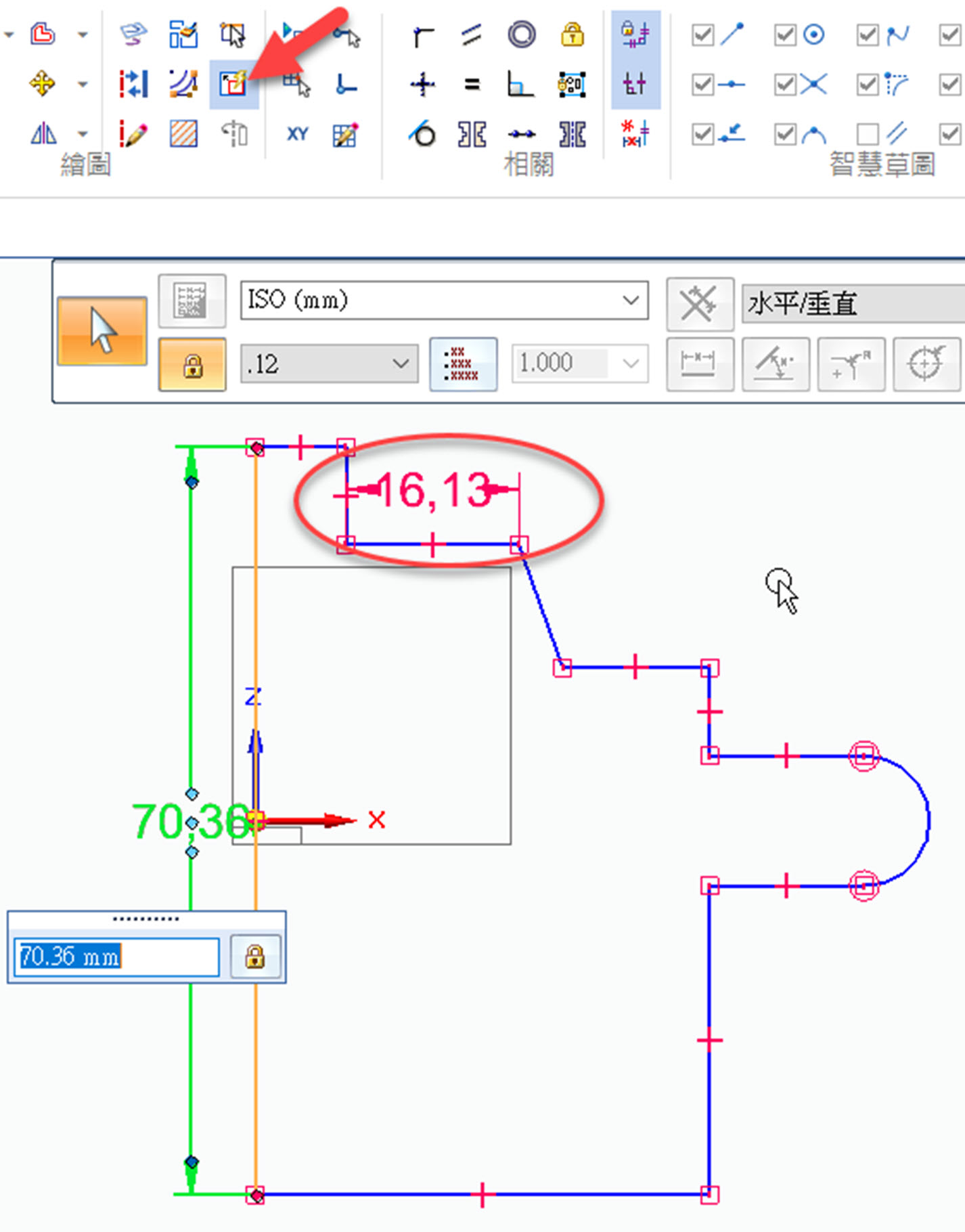

草繪過程中，如果加入第二個鎖定尺寸之後此功能就無法再驅動整體等比例縮放。

『自動縮放草圖』協助在初期繪製草圖時避免大幅度的變形。（完）
