Solid Edge 自訂尺寸及新增性質 – 2019/01/25

一月

Posted by Monica

Category:

想自訂規格尺寸，不要一直修改樣式，有更快的方式嗎？透過下面的範例我們可以自訂樣式後設為標準。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

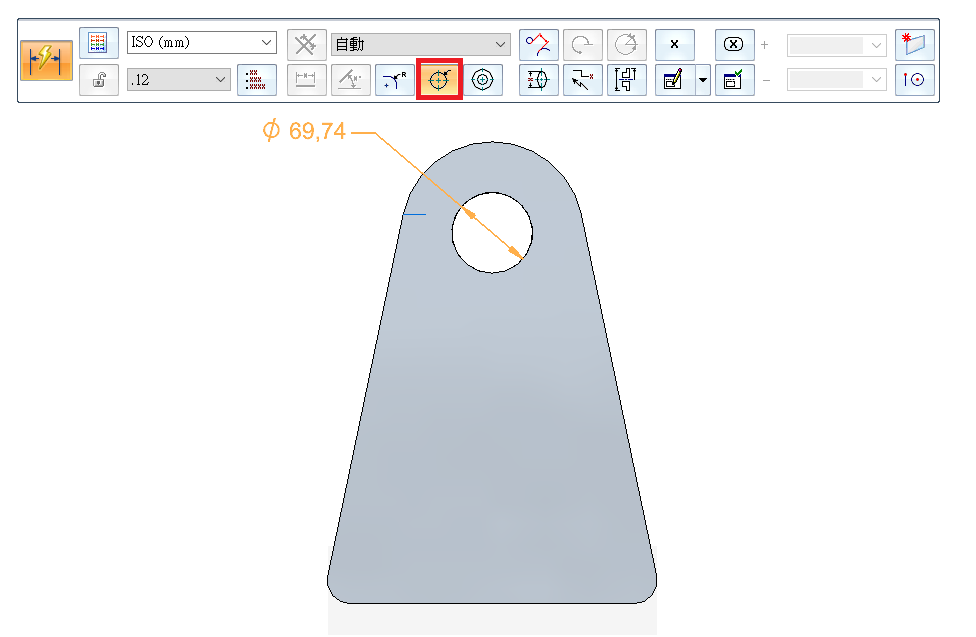

範例中我們標註一個圓的中心直徑大小。

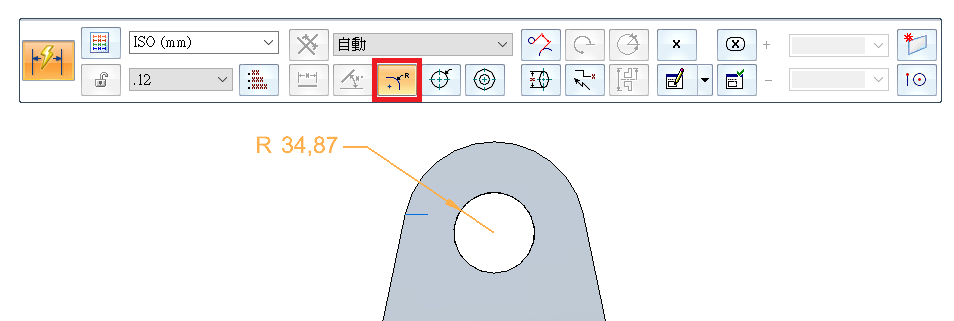

若要標註半徑則需要點選半徑樣式。

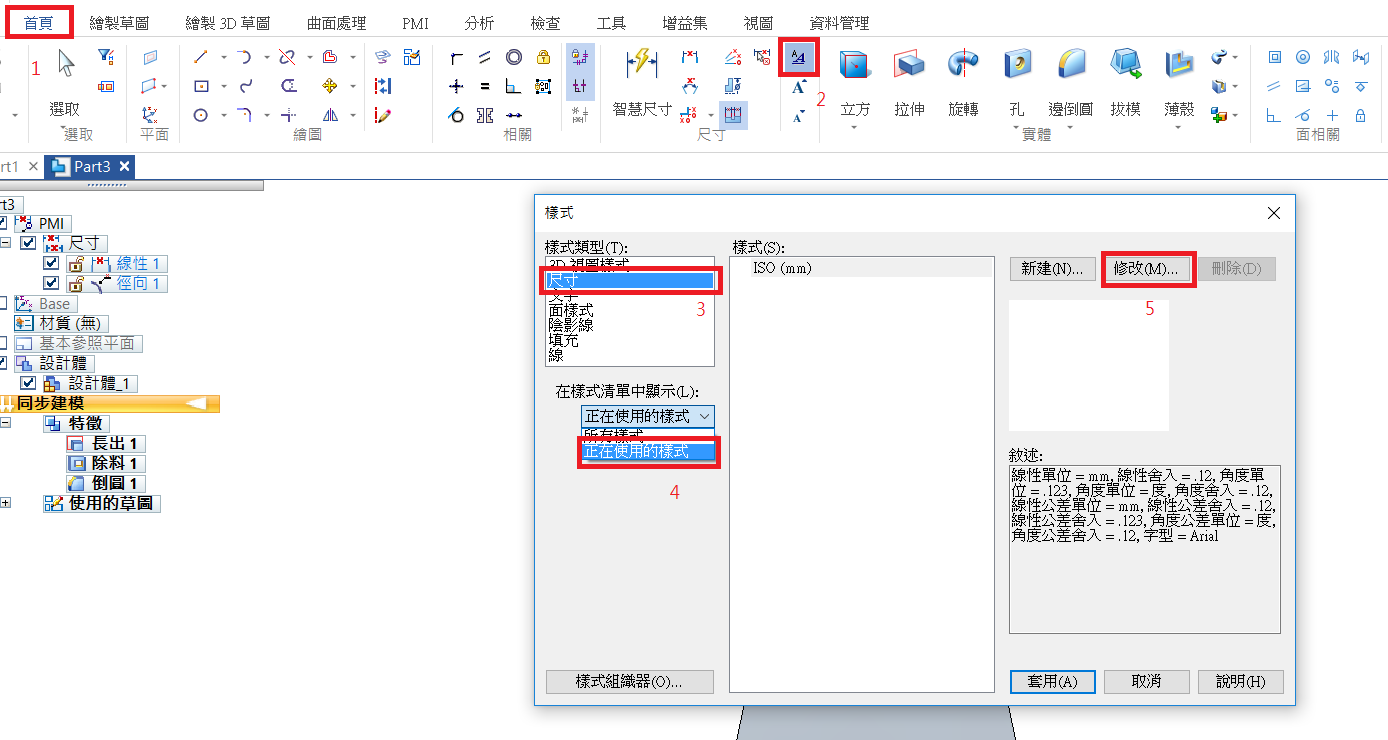

這裡透過樣式來新增常用的樣式。

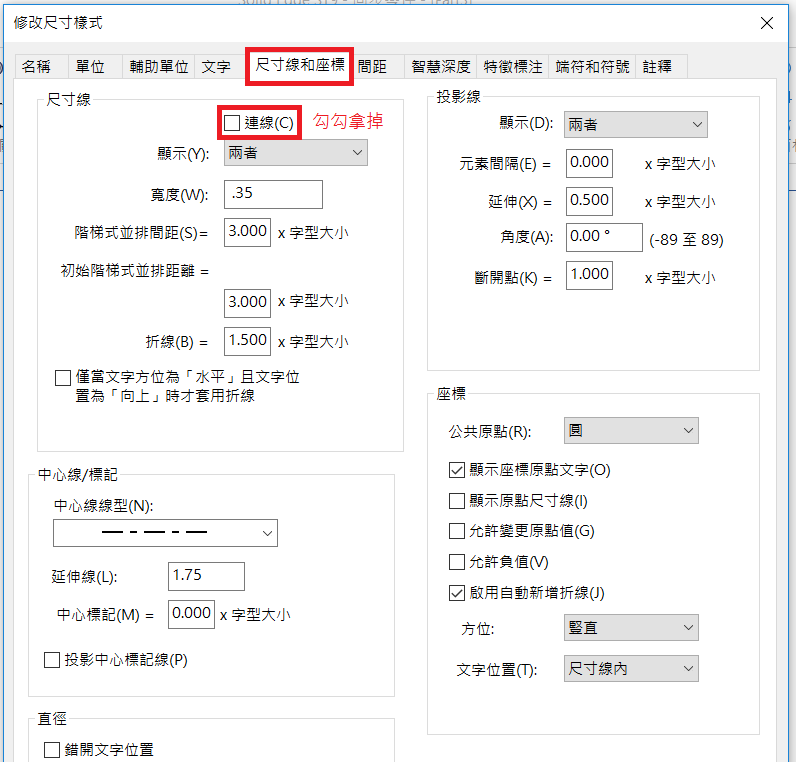

將連線選項取消後，可以將標註半徑的中心線段拿掉。

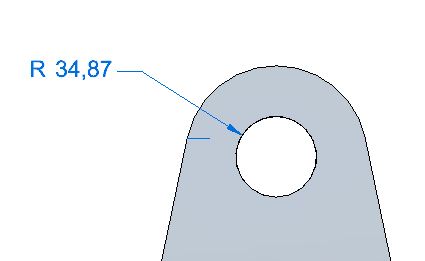

如圖所示。

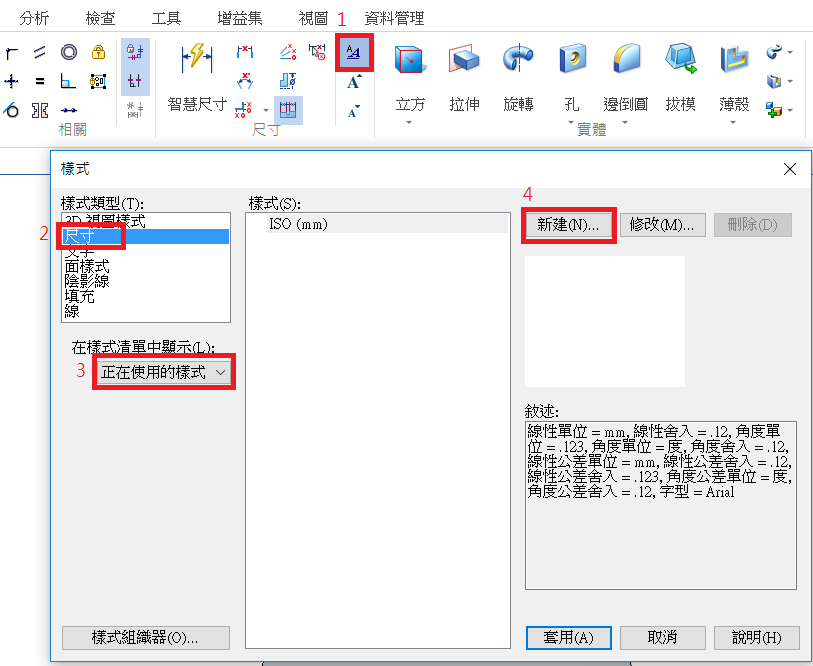

我們也可以透過樣式來新增尺寸樣式。

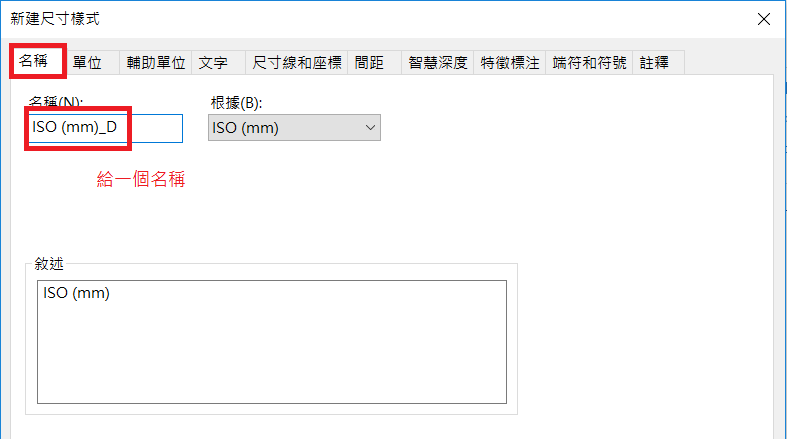

給定一個名稱。

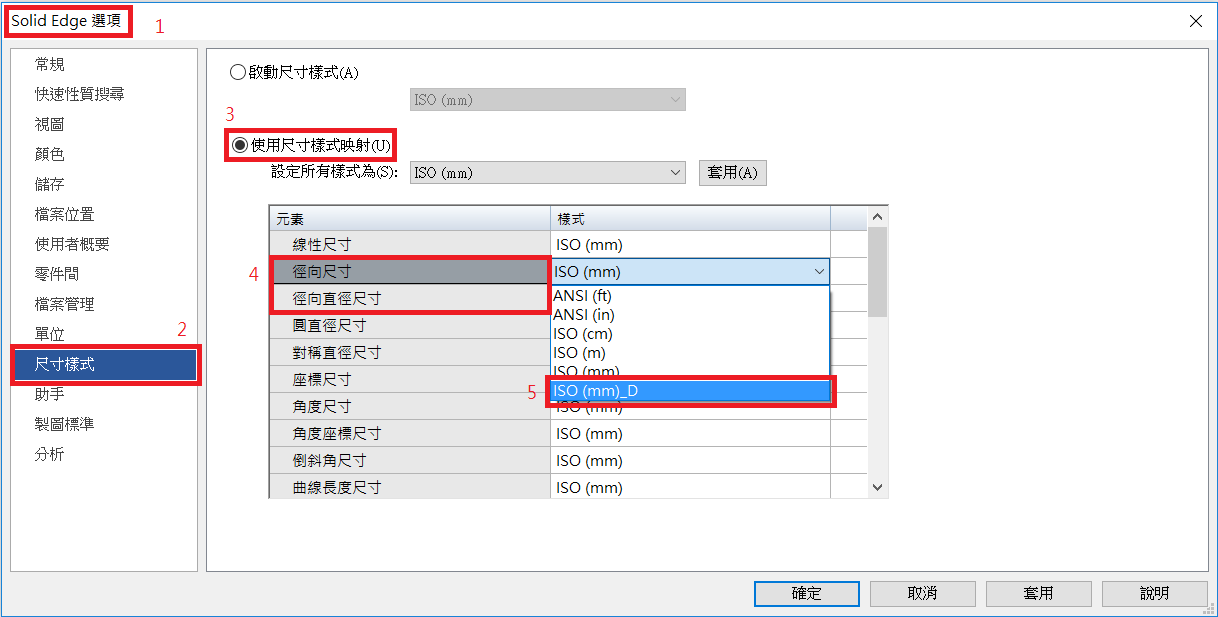

在Solid Edge選項中，將標註尺寸樣式改為上述所自訂的名稱；之後的標註將會是自訂的樣式了。

蔡安哲 Kevin_Tsai
