Solid Edge – 薄殼區指令操作 – 2022/01/07
7
一月
在順序建模當中，繪製好模型之後才想要進行薄殼指令，但是偏偏使用者又有一部分區塊不想進行薄殼。
在同步建模當中，面臨這樣的需求時，在凱德科技的Siemens Solid Edge 引領設計思維這本課本的第四章當中已經有介紹過了。
但是順序建模當中又該怎麼操作??
備註：薄殼區指令，僅提供在順序建模作業當中。
1 2 3 4 5 6 7

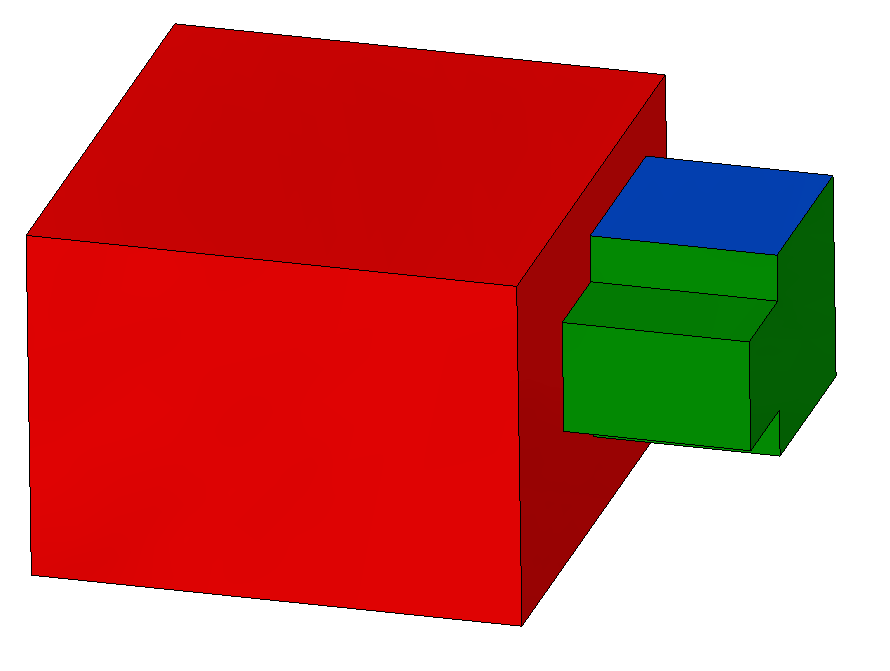

以下圖模型為例，紅色區塊是我不希望薄殼的區塊，綠色區塊是需要薄殼的區塊，藍色區塊則是需要不同厚度的薄殼效果。

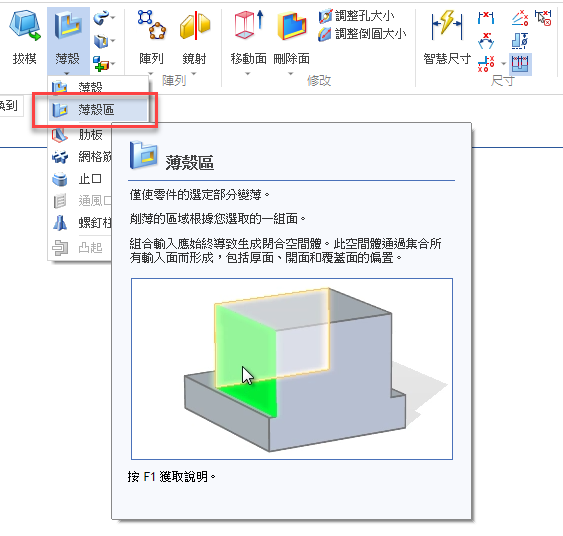

此時，使用者就可以使用位在薄殼裡面的「薄殼區」指令。

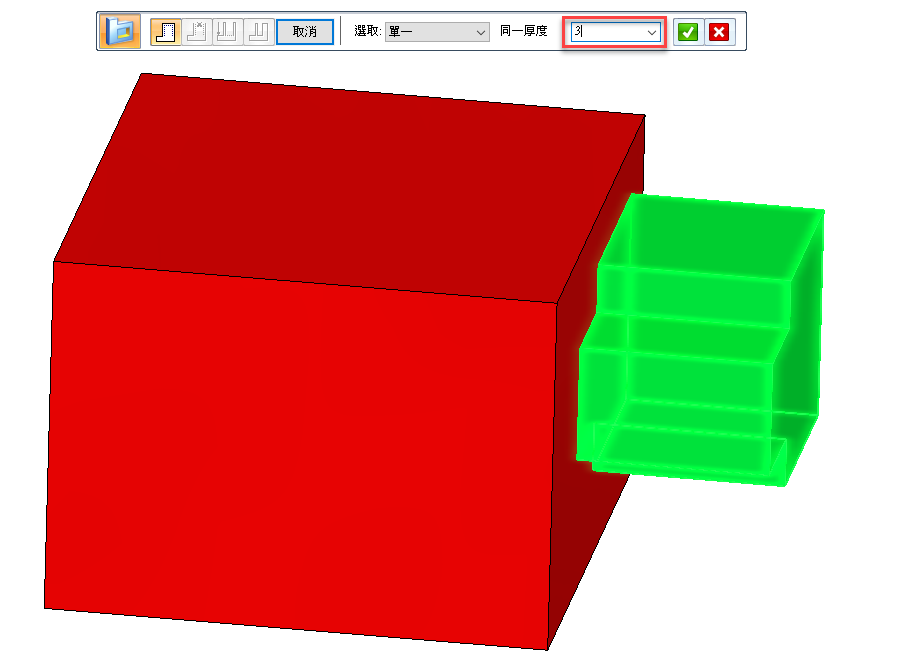

第一步：請選擇需要薄殼的區塊，不需要薄殼的地方就不用選取，並且於工具列當中輸入厚度，如:3 mm，並且按下確定。

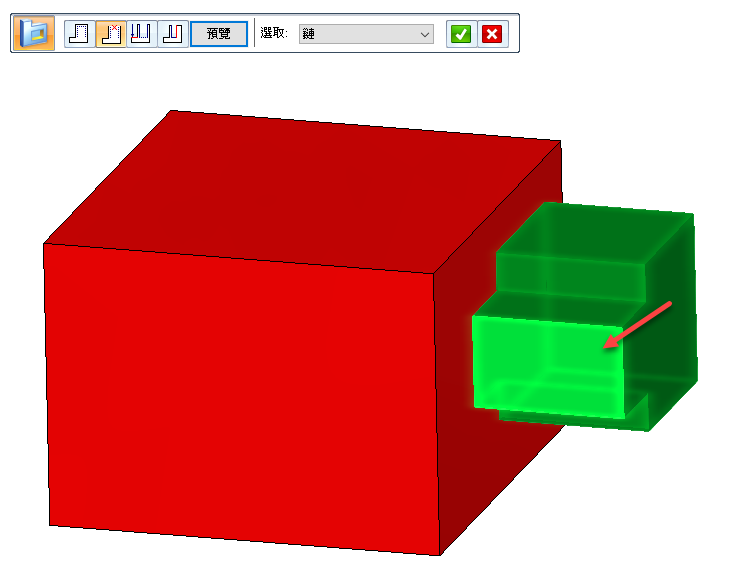

第二步：選擇「第一步」選取其中的面作為薄殼面使用，並且按下確定。

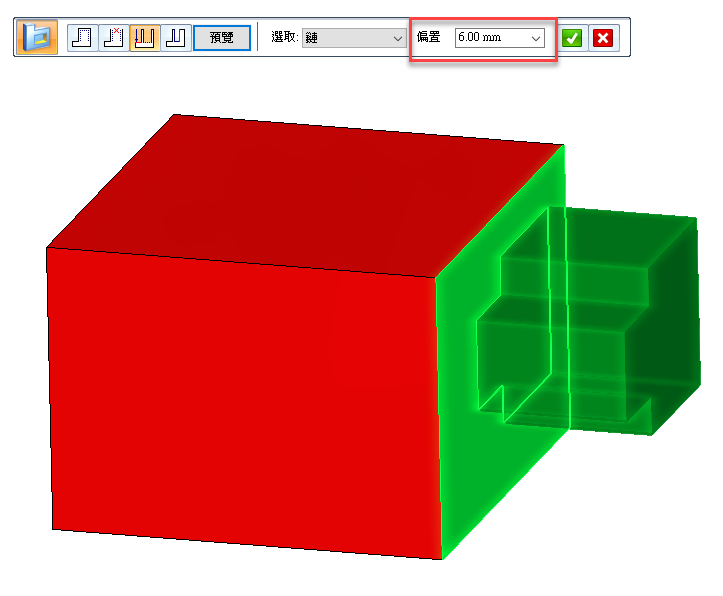

第三步：可點選與「第一步相鄰」的面，藉此使其薄殼時，可以多深入一點厚度，比如：6 mm。
此步驟可依使用者需求，如無此需求就可以直接按下「預覽」並且完成指令。
此步驟可依使用者需求，如無此需求就可以直接按下「預覽」並且完成指令。

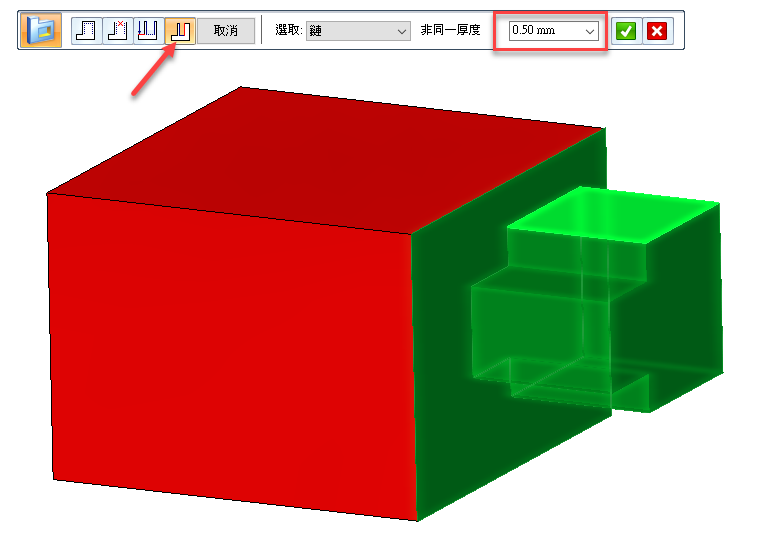

第四步：如果「第一步」選取的面當中，有想設定不同厚度時，必須手動點選第四步驟，並且選取該面輸入所需的厚度。
此步驟可依使用者需求，如無此需求就可以直接按下「預覽」並且完成指令。
此步驟可依使用者需求，如無此需求就可以直接按下「預覽」並且完成指令。

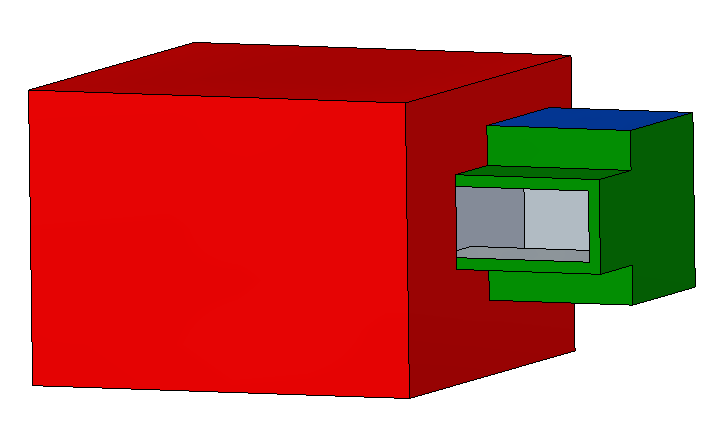

最後點選預覽完成，即可完成薄殼區的指令動作。

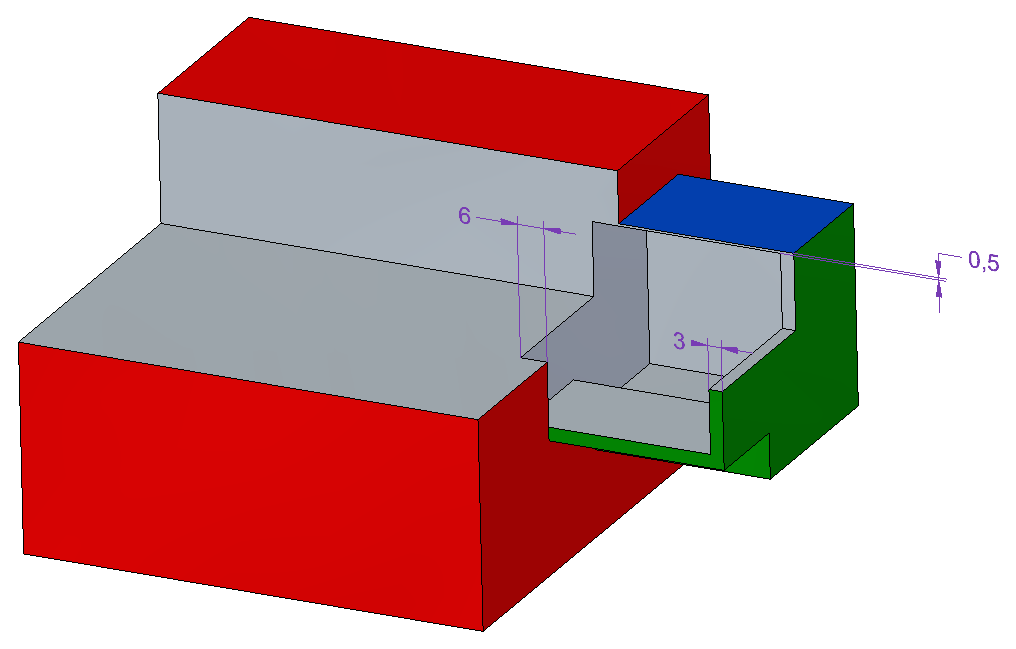

透過剖視圖，就可以看到各步驟所設定的尺寸相對位置。…(完)
透過剖視圖，就可以看到各步驟所設定的尺寸相對位置。…(完)
