Solid Edge 虛擬元件 – 2026/01/16
16
一月
進行「產品」或「機械設備」設計時，有時會使用到市購品，如，不多花時間來繪製既有的市購品模型，又想透過Solid Edge來計算所有設備的「零件清單」，
可以利用「虛擬元件」的功能來建立。
1 2 3 4 5 6 7 8 9

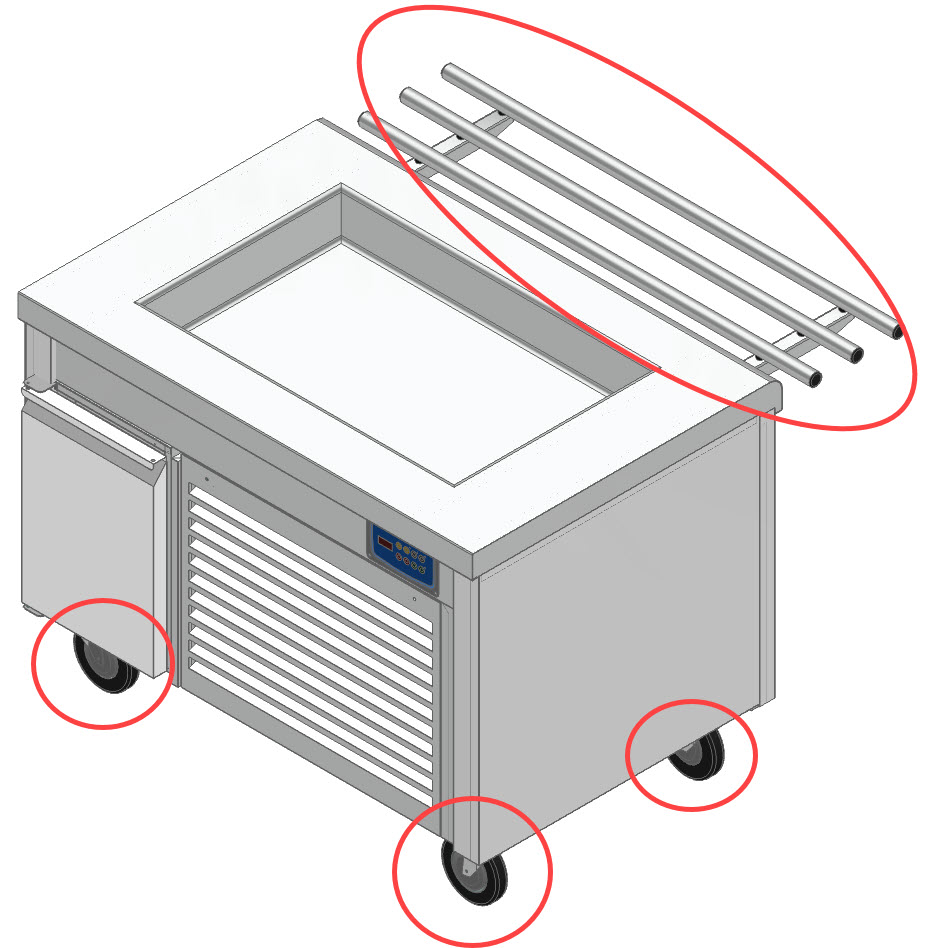

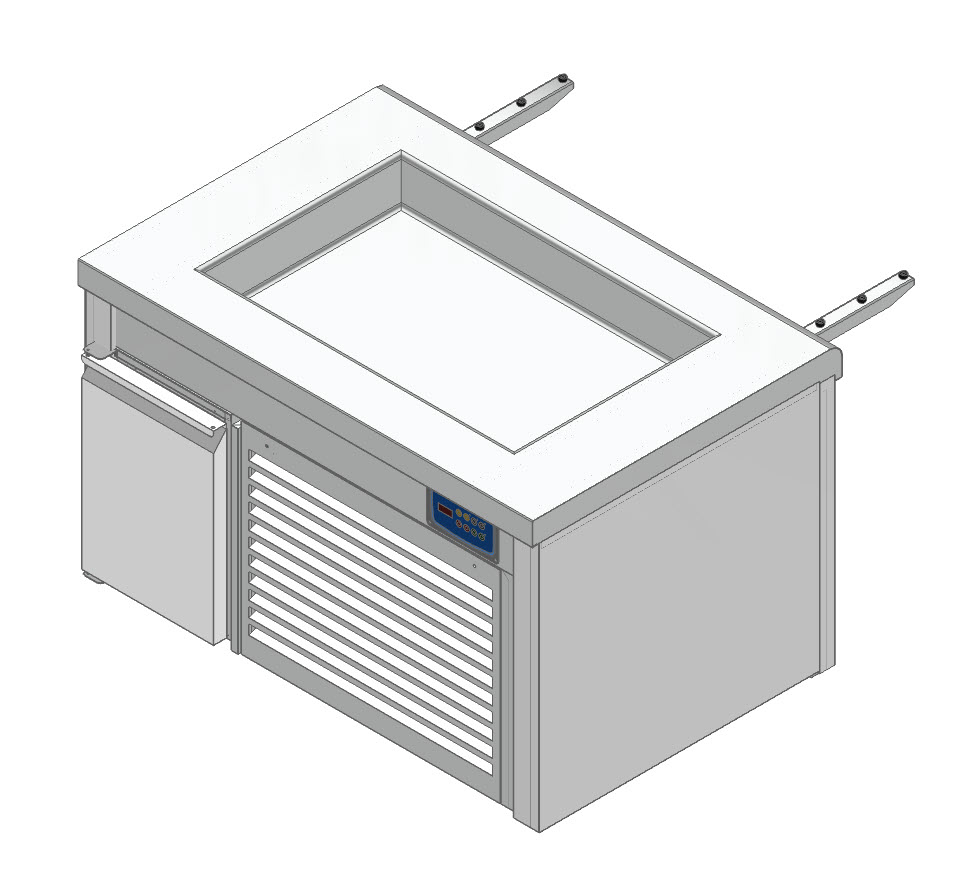

設備中有「市購品」，無須自行多花時間繪製模型。例如下圖中的「圓管」、「輪組」視為市購品項，也「不需」特別標示出組裝位置的時候，「不用」繪製出3D模型。

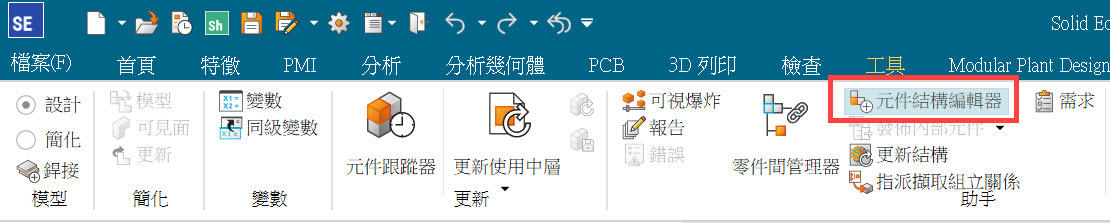

在組立件環境中，功能區→ 工具→ 點選「元件結構編輯器」。
第一種方式：可以直接新建虛擬元件。

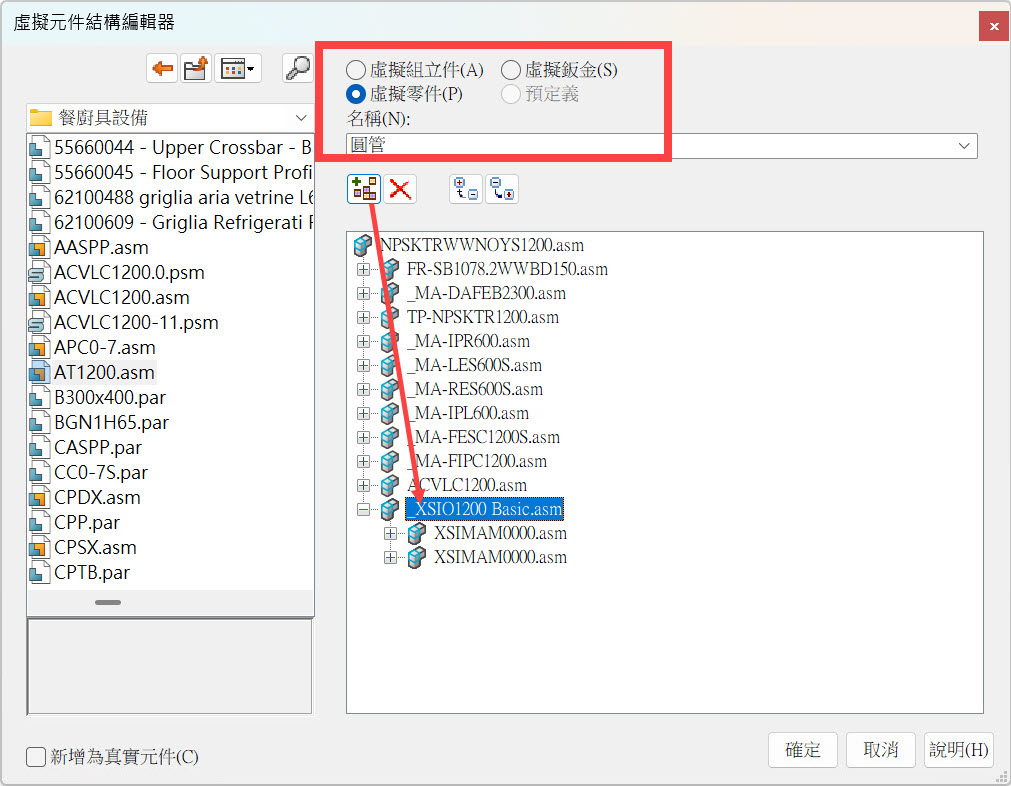

選擇「虛擬零件」→ 給予名稱→ 選要放置到的階層，點選「新增」→ 完成加入虛擬元件。
選擇「虛擬零件」→ 給予名稱→ 選要放置到的階層，點選「新增」→ 完成加入虛擬元件。

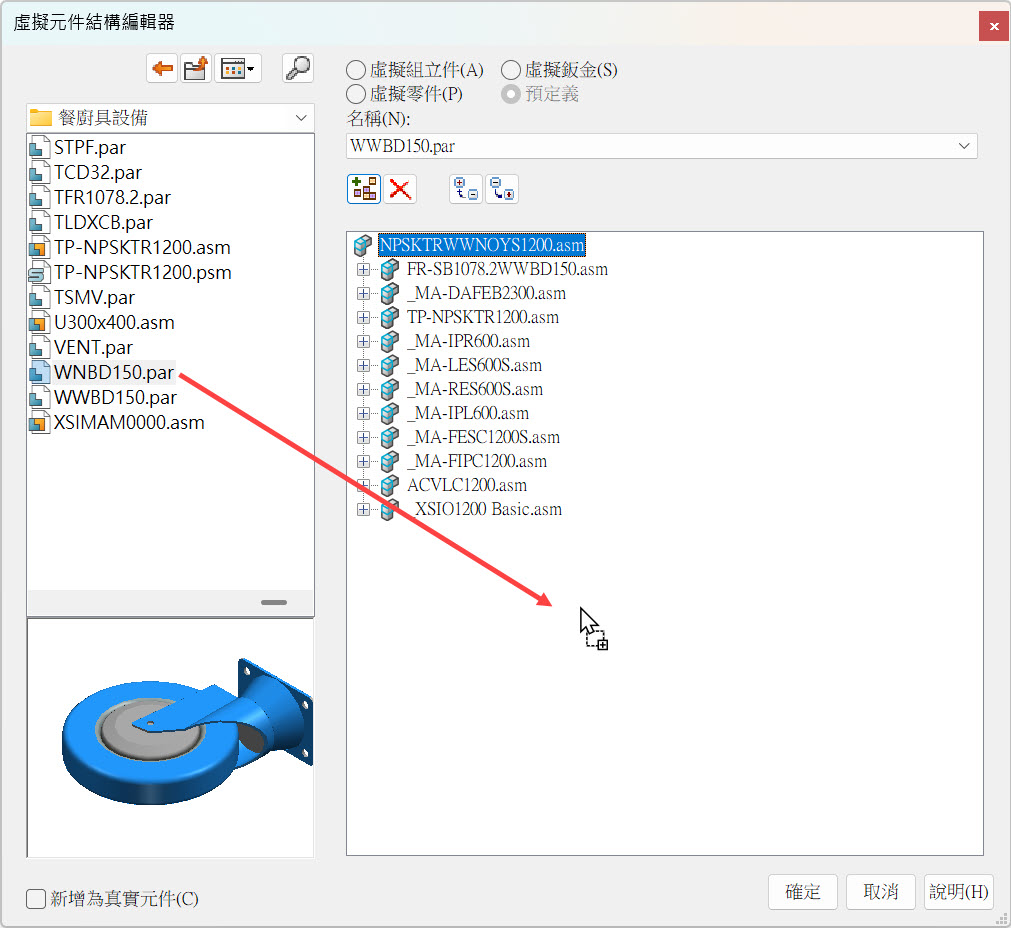

第二種方式：也可以利用現有建立好的市購品3D檔案，將其先視為「虛擬元件」放入其中。在左側資料夾中，選到視購品的3D檔案→ 按住滑鼠左鍵，拖曳至右邊視窗→ 即放入虛擬元件。

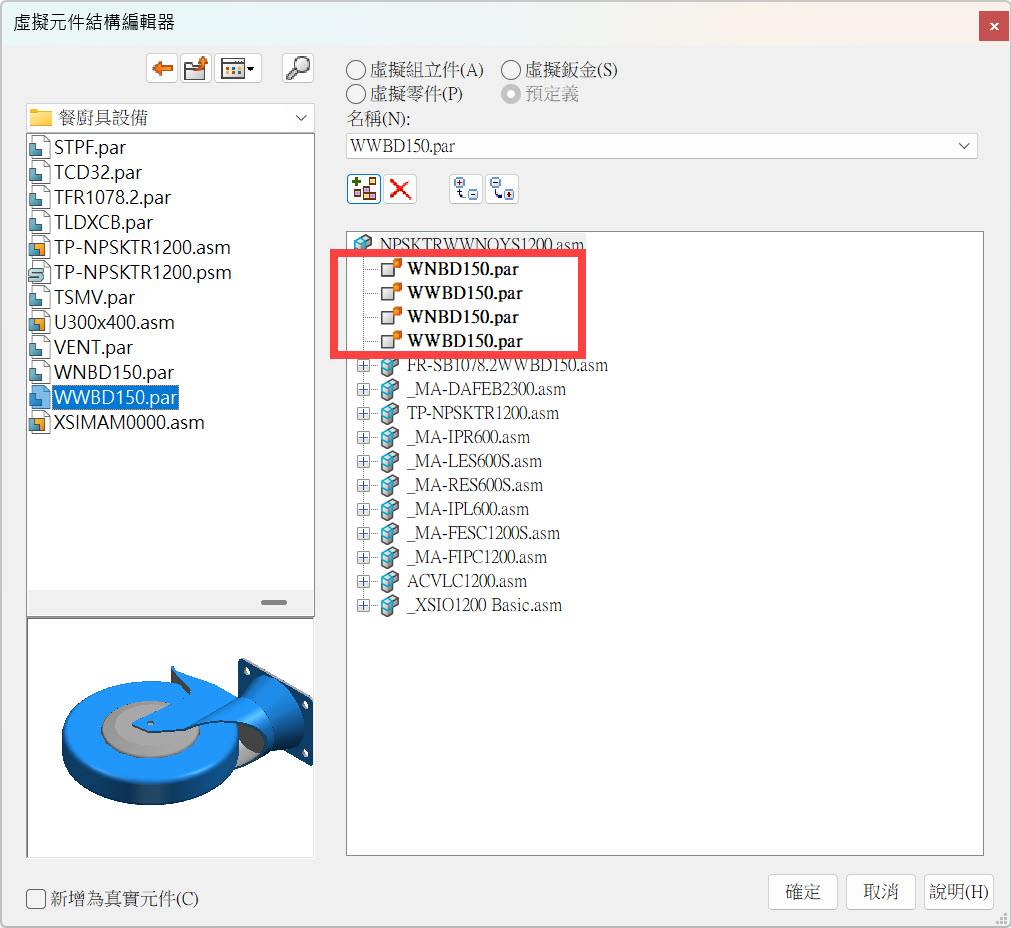

在組立件的導航者中，就可以看到有列出虛擬元件項目及組立件統計總件數了。

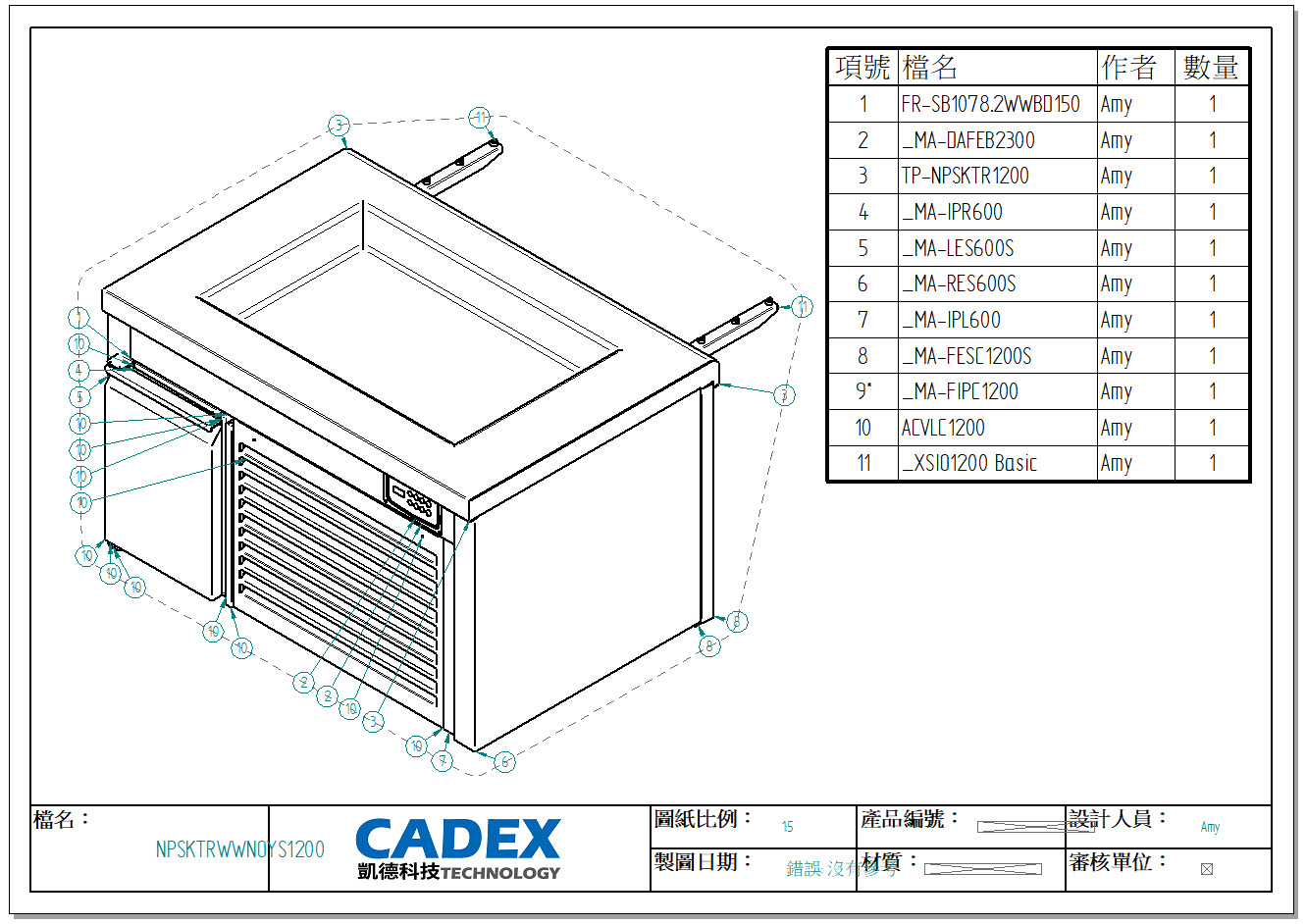

但在工程圖的BOM表中，並不會列計到虛擬元件。
但在工程圖的BOM表中，並不會列計到虛擬元件。

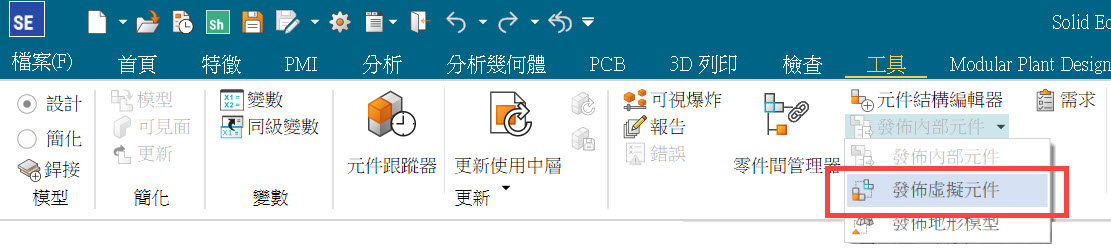

在組立件環境中，點選「發佈虛擬元件」。

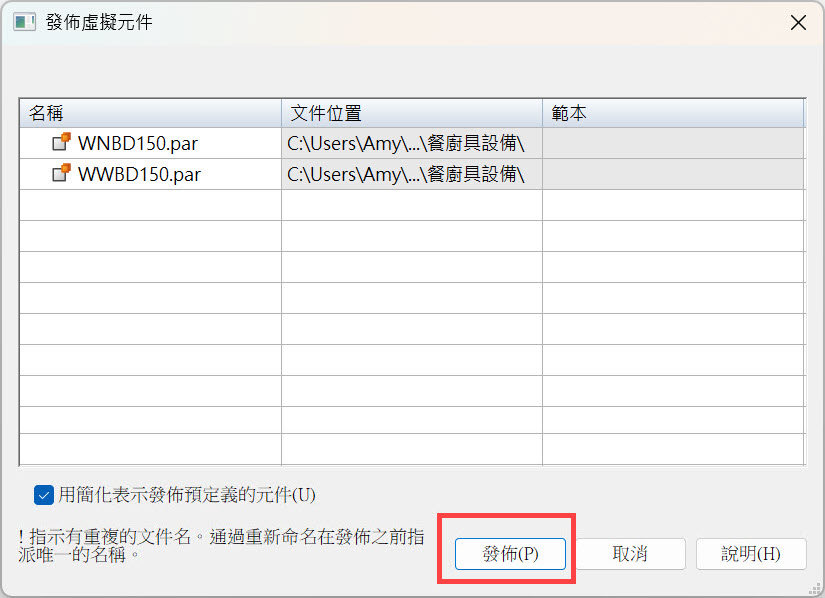

出現視窗，點選「發佈」。
當有放在次組件的虛擬元件，需在階層編輯狀態下再點選發佈虛擬元件。
當有放在次組件的虛擬元件，需在階層編輯狀態下再點選發佈虛擬元件。

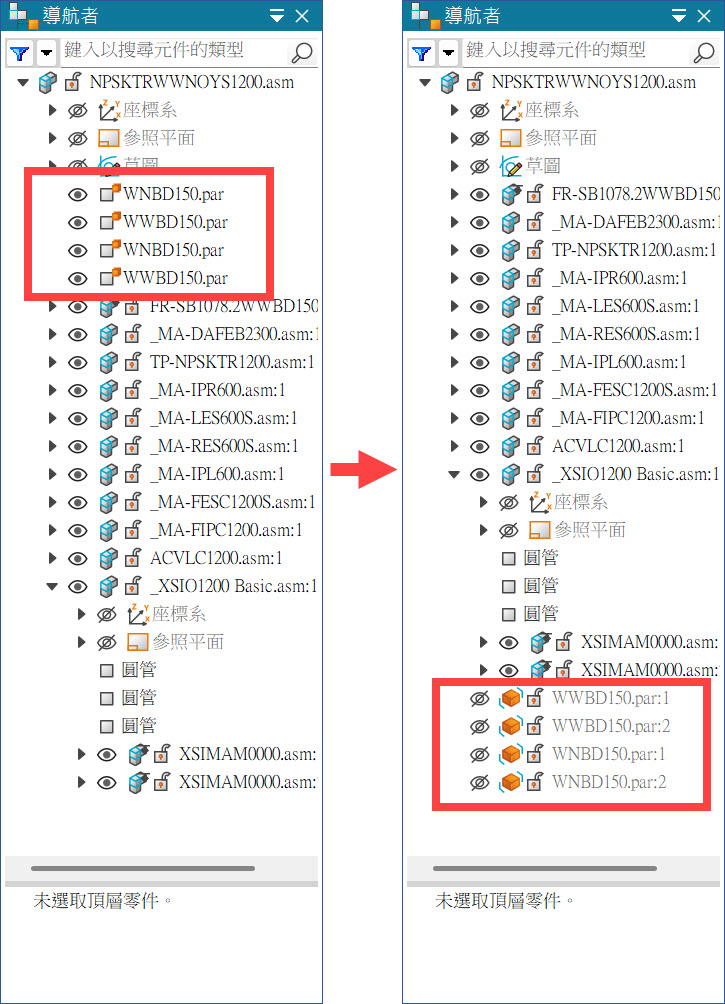

可以看到在組立件中的導航者狀態，原本為「虛擬元件」的物件→ 已成功發佈成為空的零件檔案。
更新工程圖，BOM (零件表清單) ，即會列計到元件了。…(完成)
楊淳如 Amy Yang
