Solid Edge 備選組立件虛線呈現的方法 – 2016/06/08

8
六月
Posted by Monica
Category:
無迴響

在「工程圖」進階課程中，我們談到「備選組立件」的建立方式，但如果呈現出來的「備選組立件」為實線時，我們該如何改成虛線呢?

步驟1 步驟2 步驟3

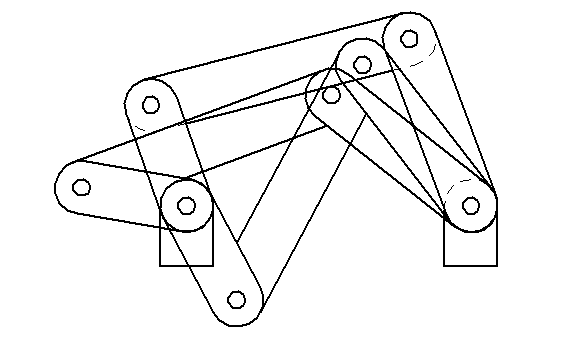

這是出「備選組立件」呈現實線的圖樣，這樣無法分辨哪些圖型為「備選」件。

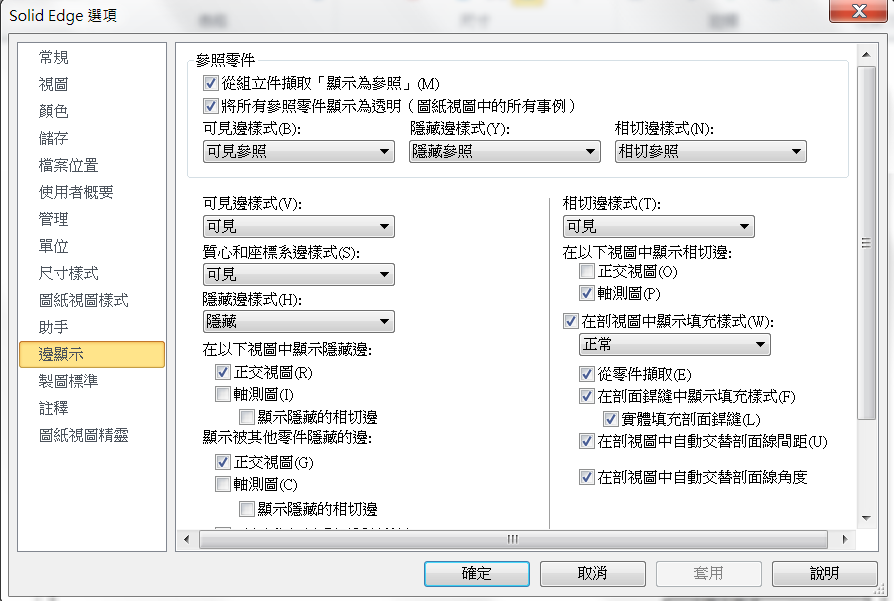

我們可以透過Solid Edge「選項」的內容作修改，樣式如下。

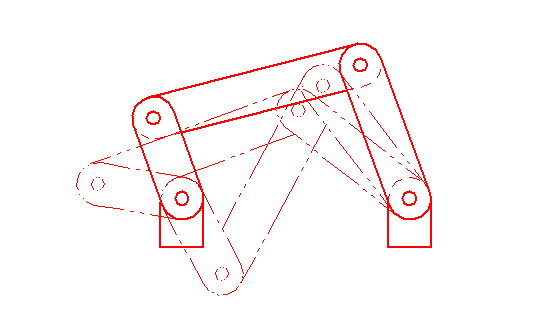

這樣的呈現結果就會是我們要的!... (完)。
