在工程圖標註尺寸時，有時候可能需要不同的顯示樣式，此時可以創建多個樣式做使用，而在標註時若一直切換樣式會有些不便，則透過覆寫引出的文字的設定來達到此目的。像是倒圓標註，開啟覆寫引出的文字2 來呈現所需的標註。

以下將介紹此功能的使用方式與操作步驟：

1 2 3 4

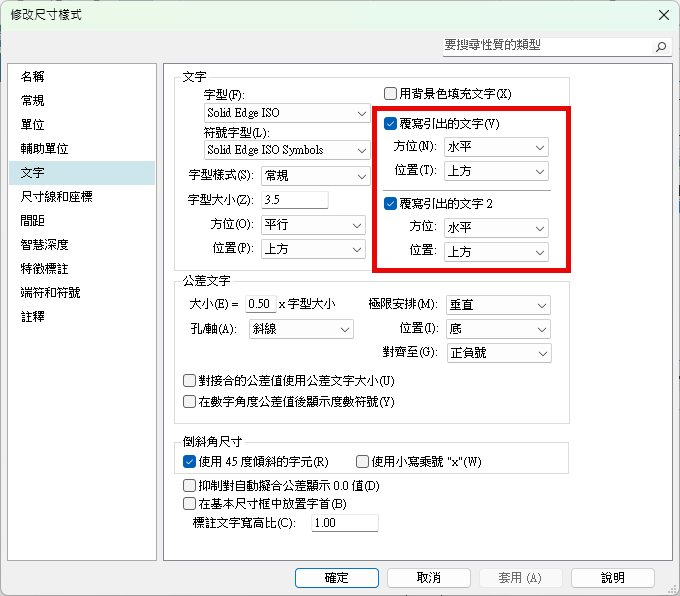

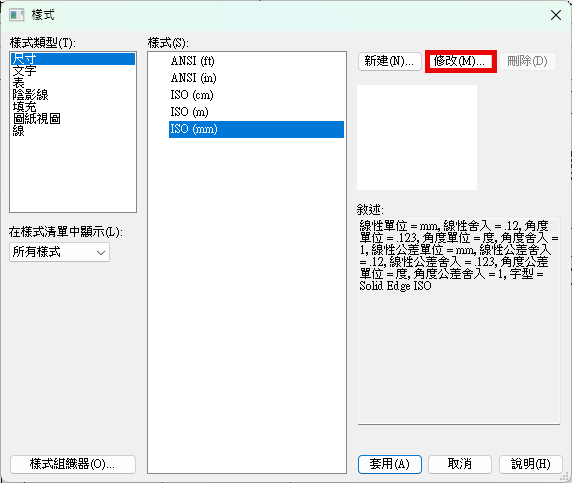

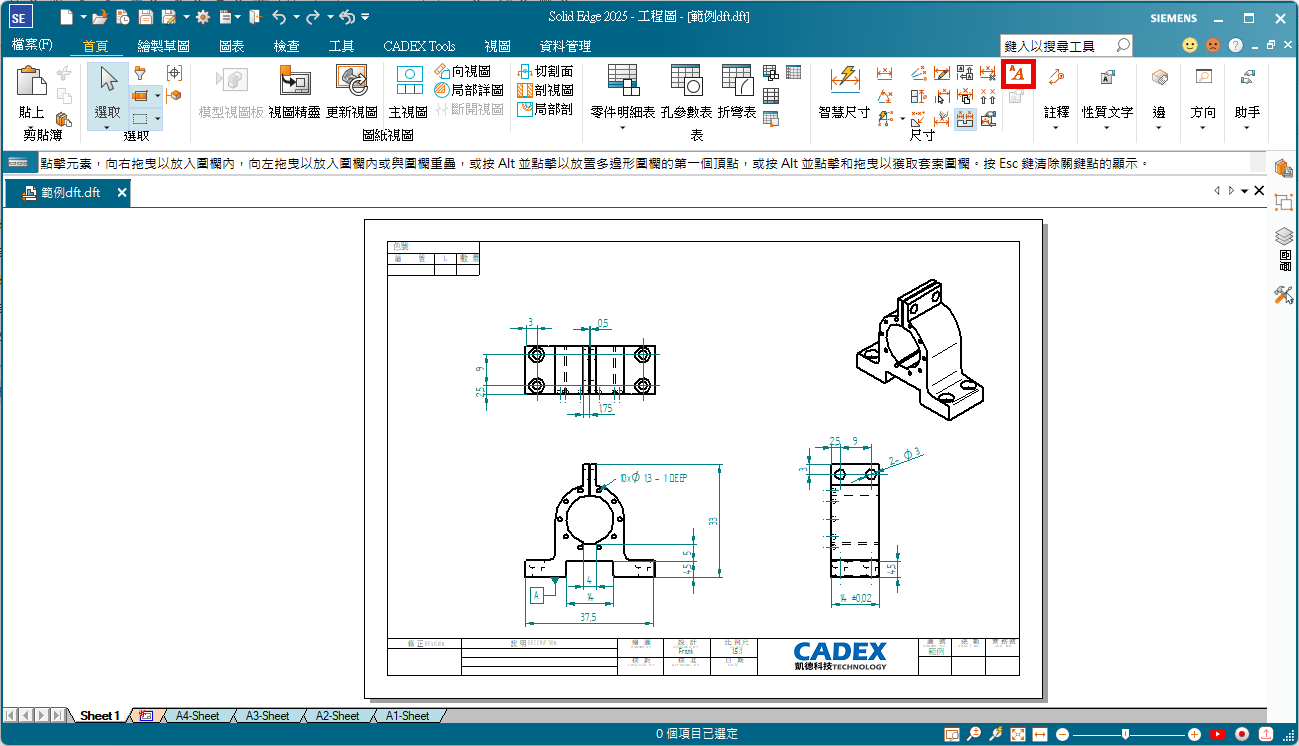

在工程圖環境裡點選「首頁」→「尺寸」→「樣式」→選擇「尺寸」類型、尺寸樣式規格後，點選「修改」→「文字」即可找到覆寫引出的文字設定的地方。

當尺寸文字與尺寸線重疊時，想要把文字單獨拉出來時，此時就須要透過勾選覆寫引出的文字(V)的功能、調整設定方位和位置，來達成目的。

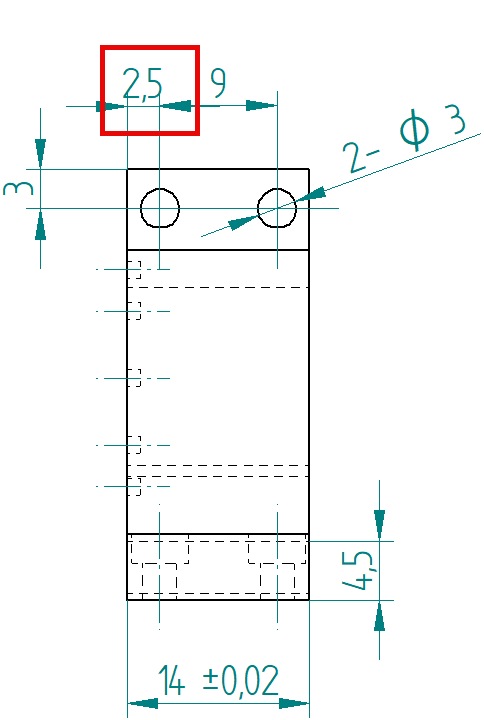

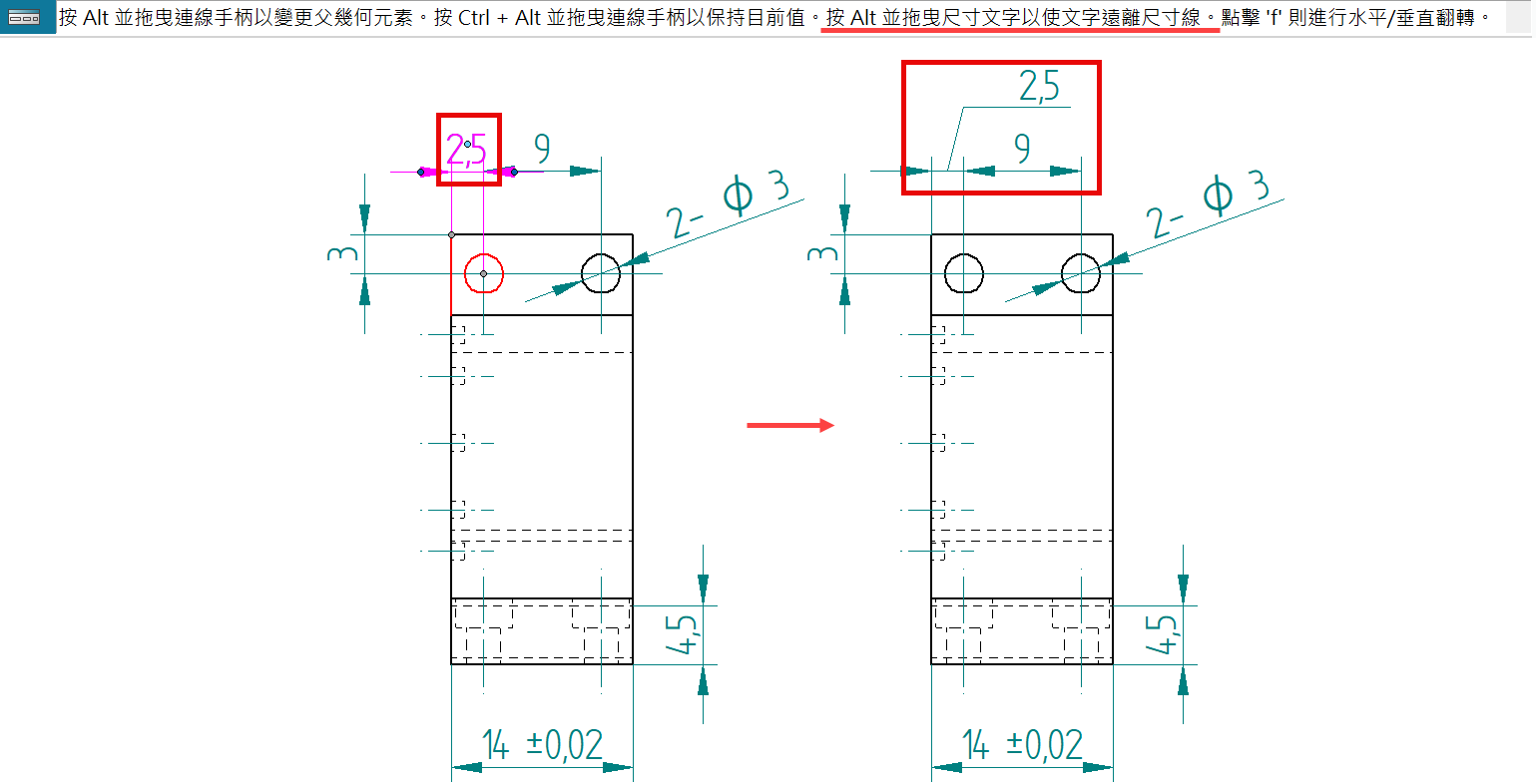

首先，點選該尺寸後，會出現編輯點，接著按住「alt鍵」與「滑鼠左鍵」點選文字的編輯點，輕輕的拖曳即可把尺寸單獨拉出來。

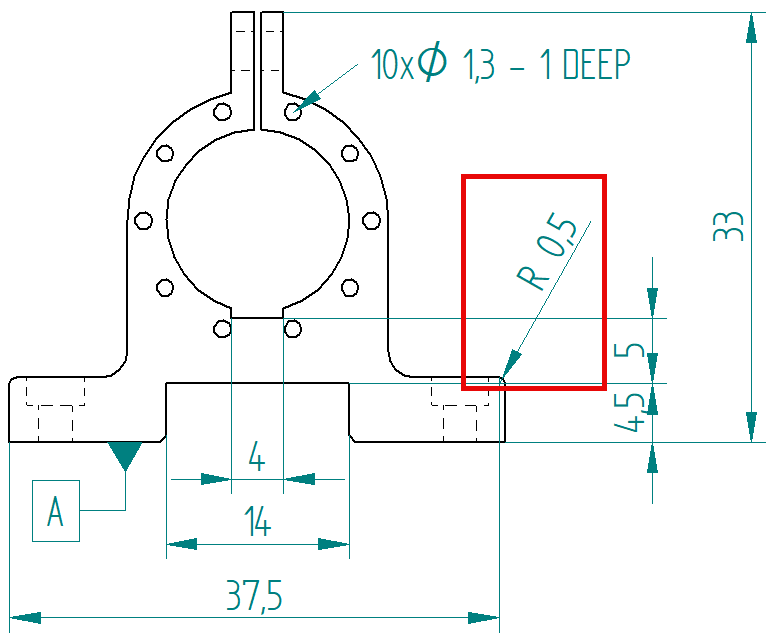

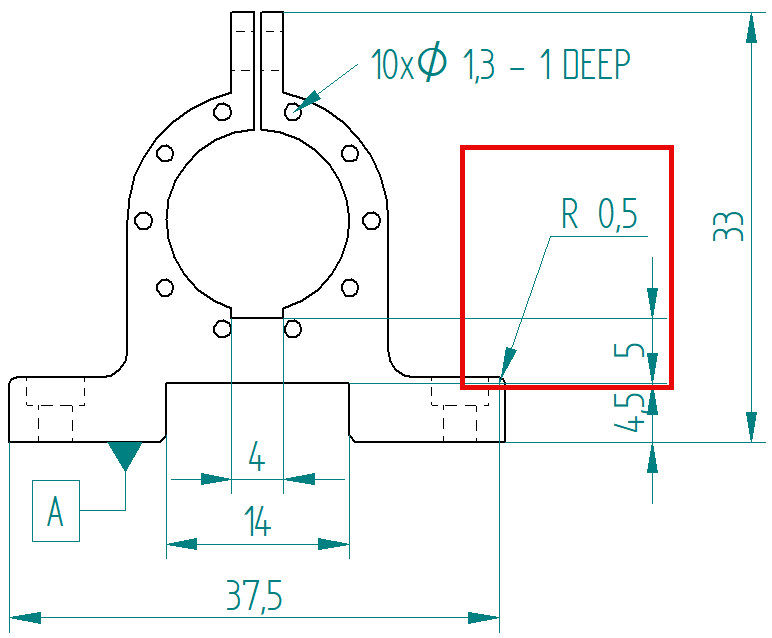

當您標倒圓角時會呈現斜線的形式，但想要呈現有折線樣式的話，此時就勾選覆寫引出的文字2的功能即可來達成目的。…(完)
