Solid Edge 覆寫引出的文字設定 – 2023/02/24

二月

Posted by Monica

Category:

當尺寸文字從尺寸線中拉出時，設定尺寸文字的方位。

可根據尺寸線將方位設定為：水平、垂直、豎直或平行。

步驟1 步驟2 步驟3

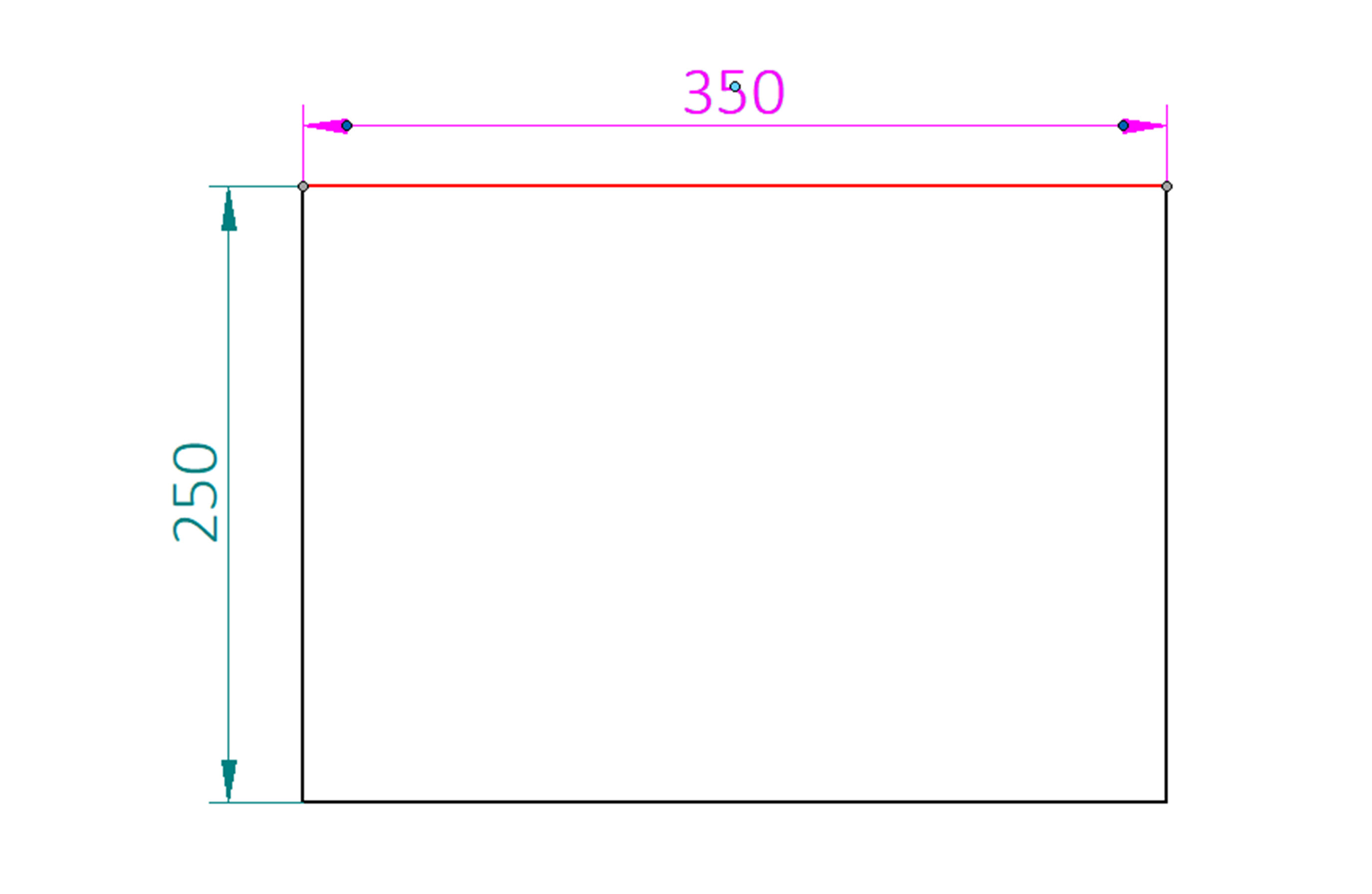

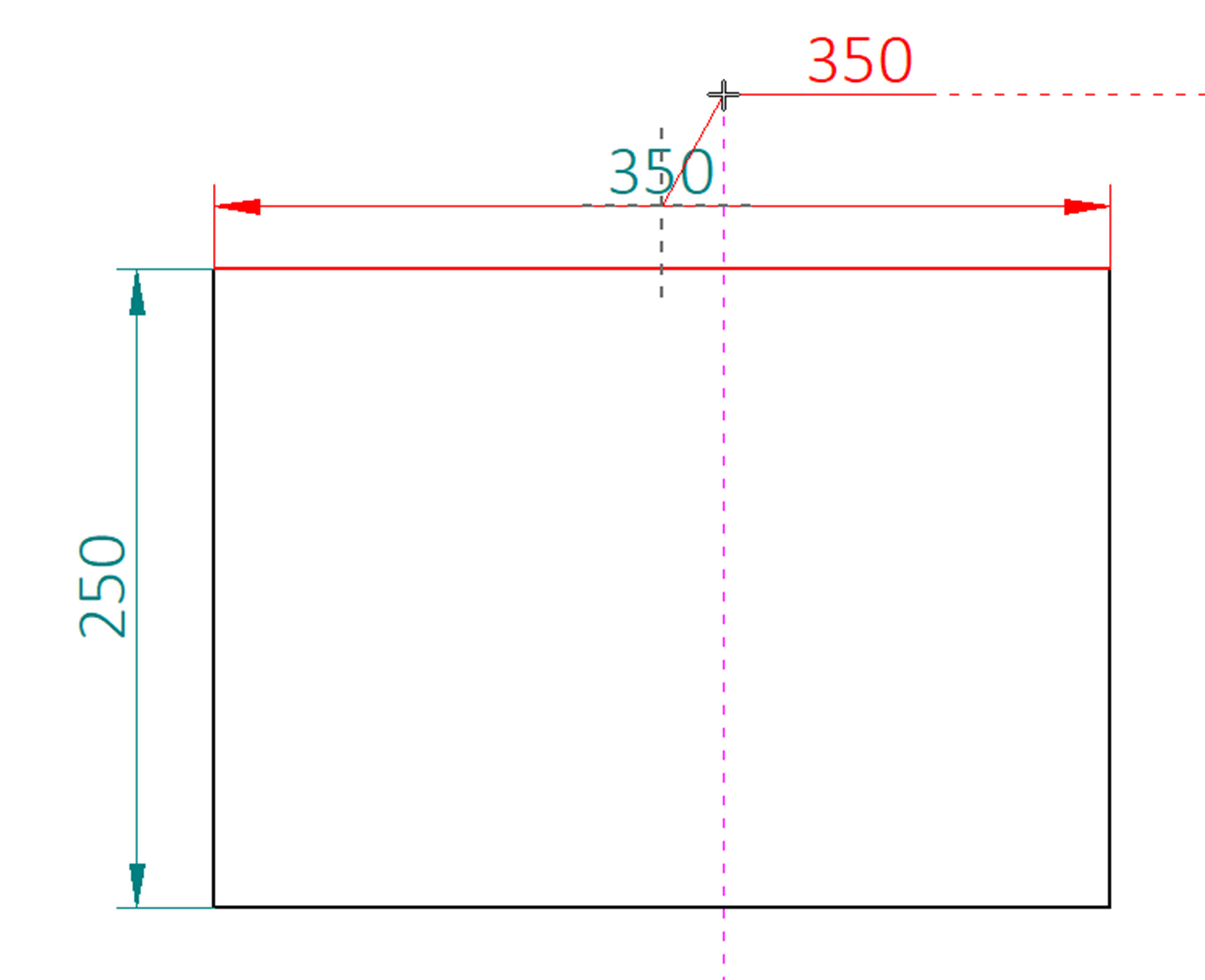

首先，點選需要引出的尺寸，按住「Alt」 + 「滑鼠左鍵」點選尺寸文字後拉出至定位。

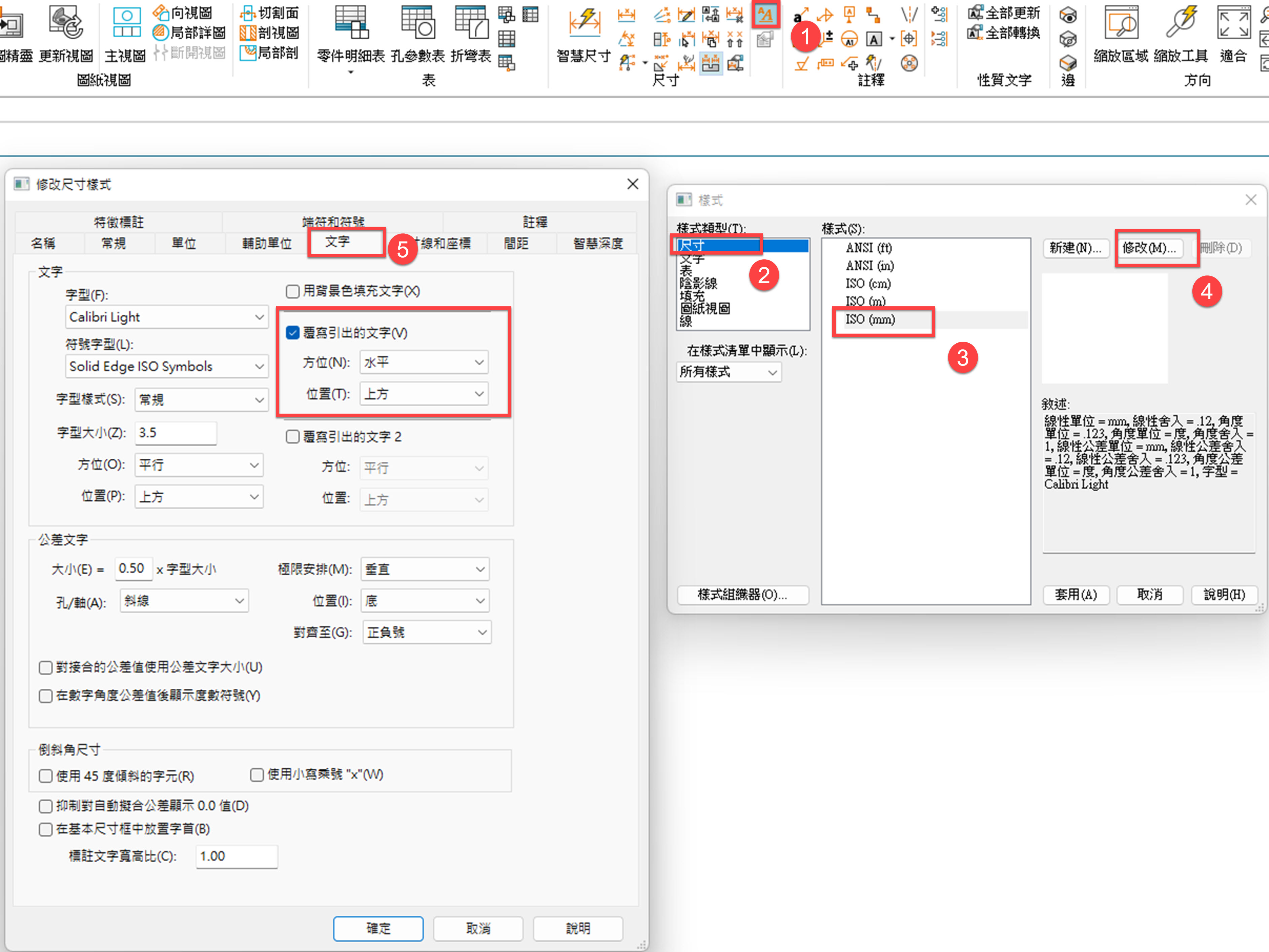

設定尺寸文字的方位可以從「樣式」 → 「尺寸」，找到「文字」，修改「覆寫引出的文字方位」即可。

方位設定可為：水平、垂直、豎直或平行。樣式如下圖所示。(完成)

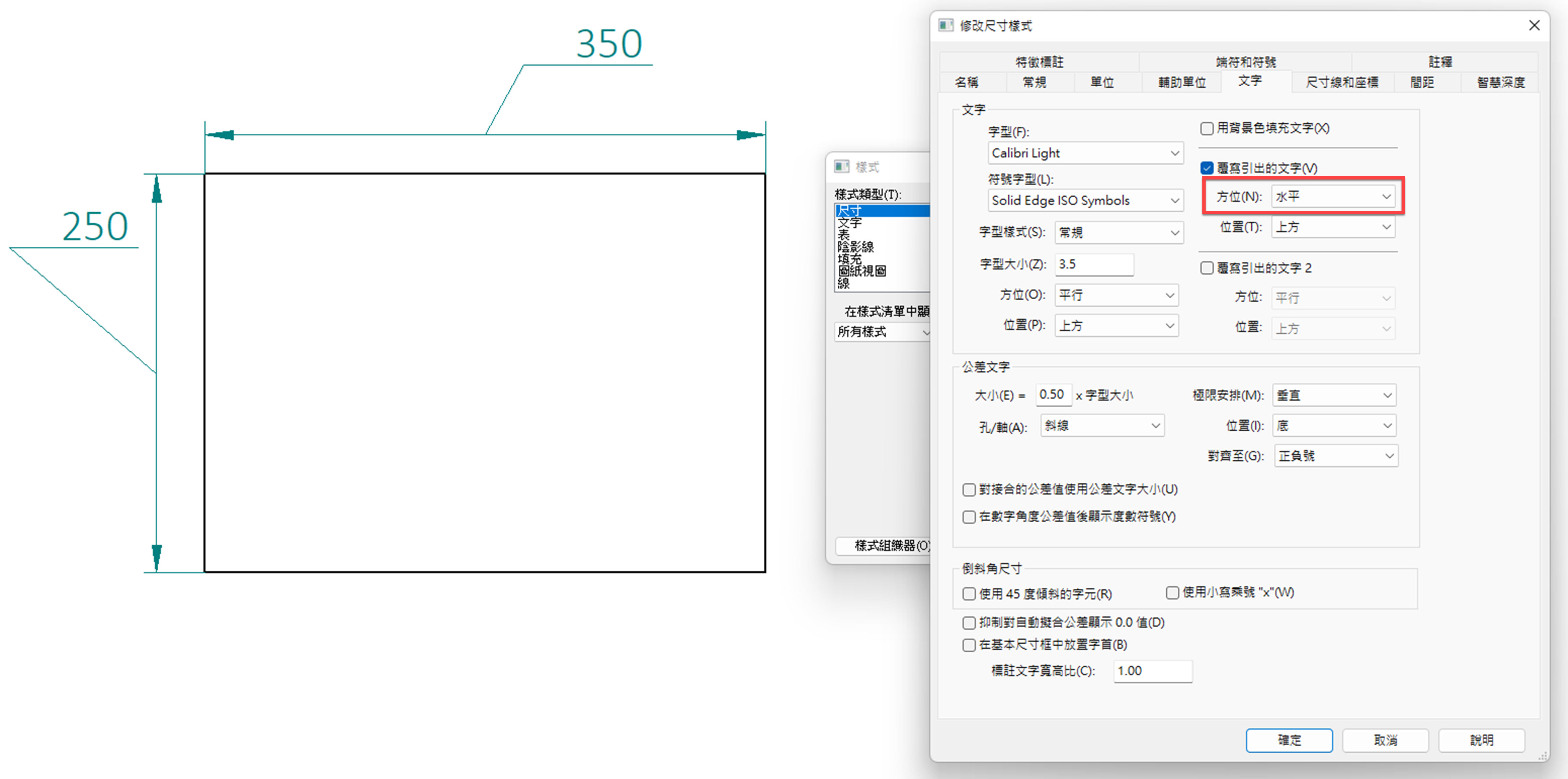

(方位設定-水平)

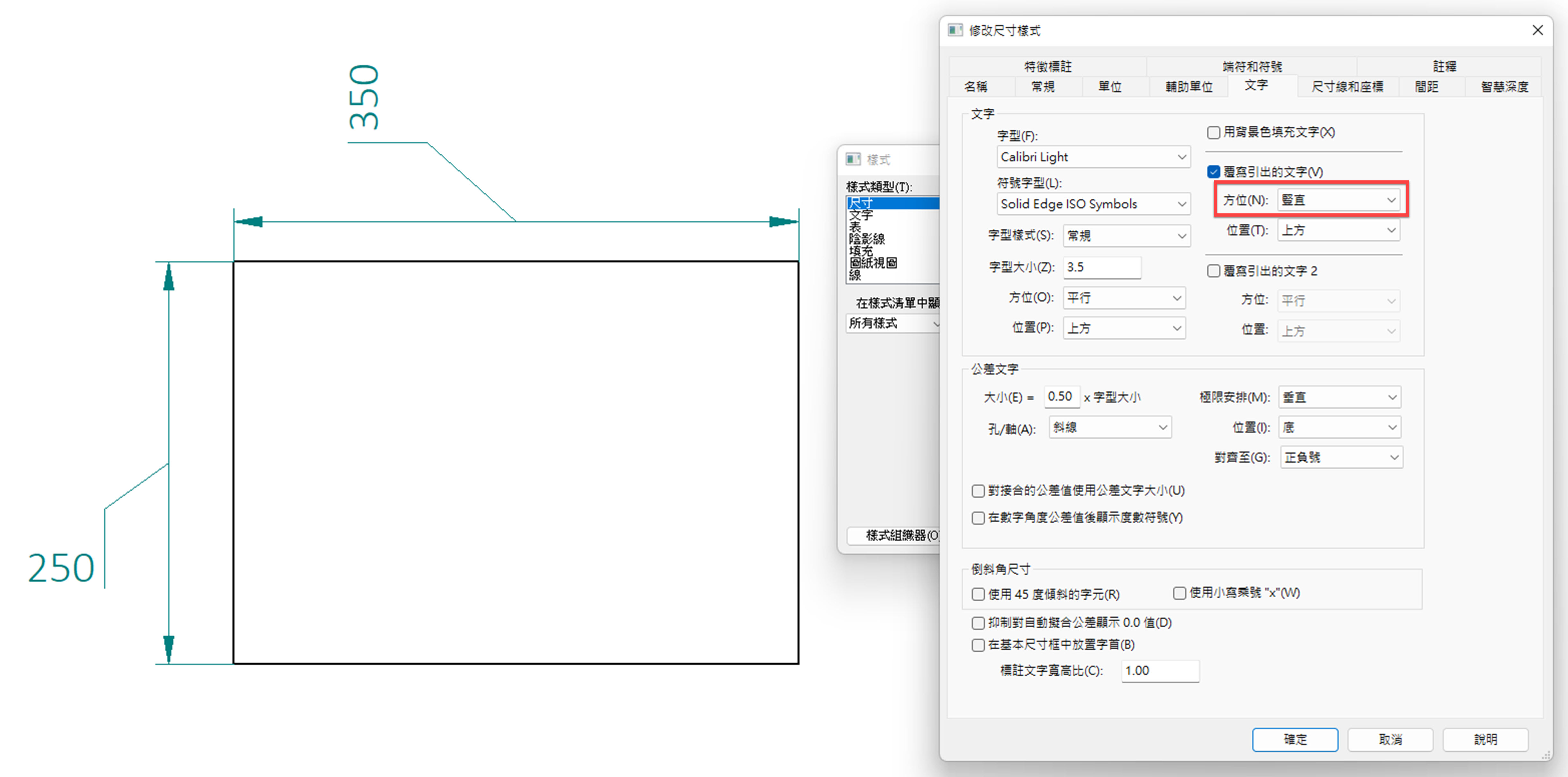

(方位設定-垂直)

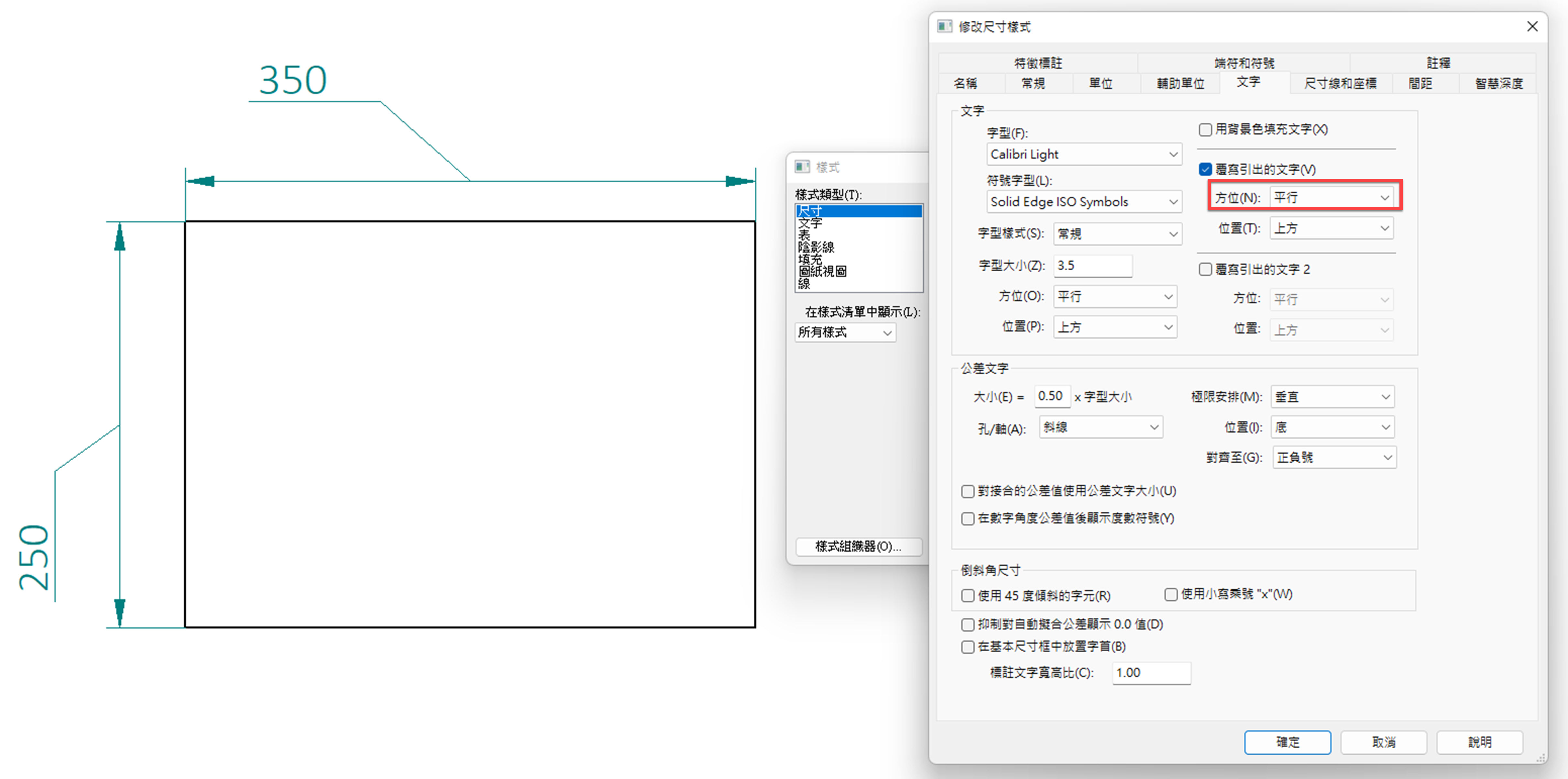

(方位設定-平行)

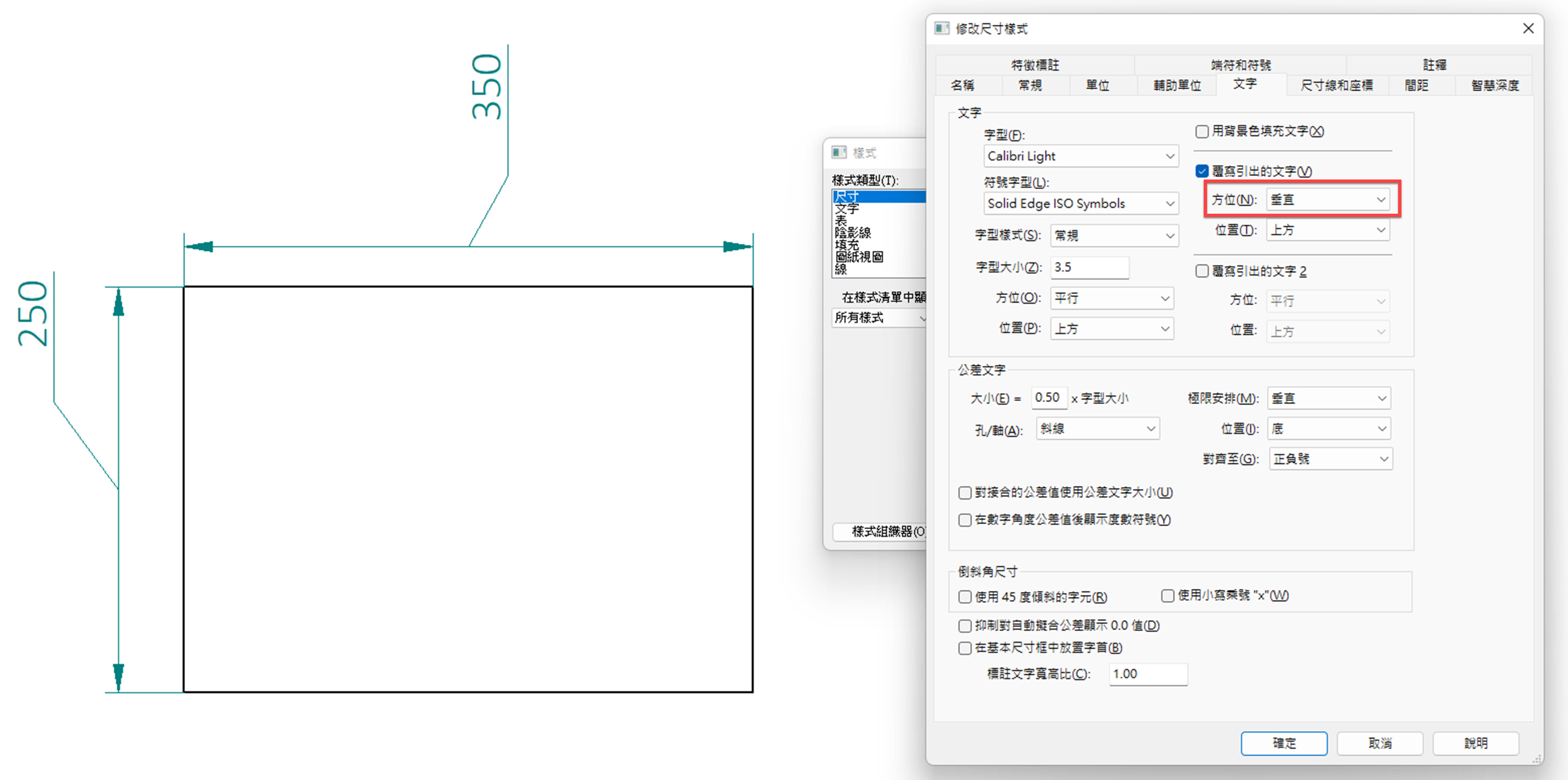

(方位設定-豎直)
