Solid Edge – 註釋-螺栓孔圓用法 – 2021/07/02

七月

Posted by Monica

Category:

在Solid Edge工程圖中，當需要使用螺栓孔圓做中心標記時，可以參考以下說明及用法。

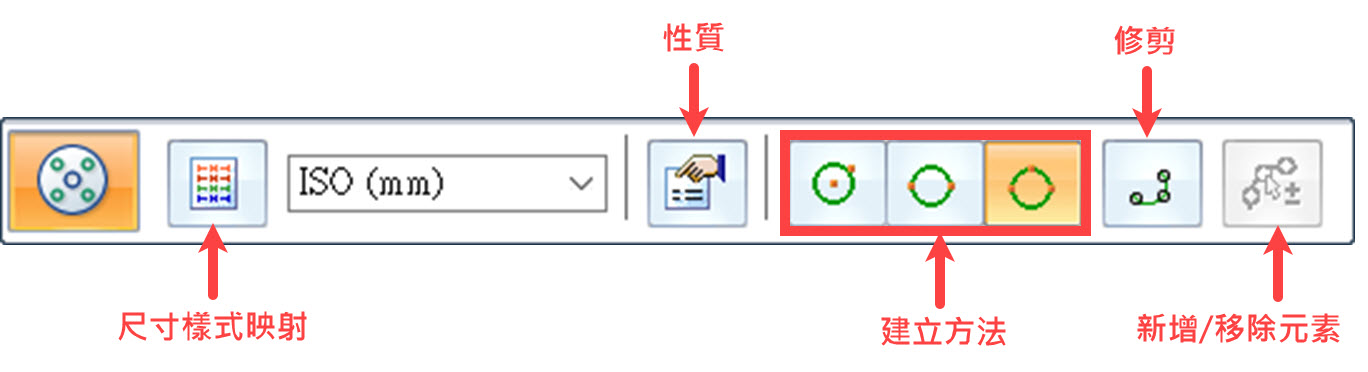

尺寸樣式映射：開啟後即使用已設定好的尺寸樣式，關閉時可選取不同樣式。

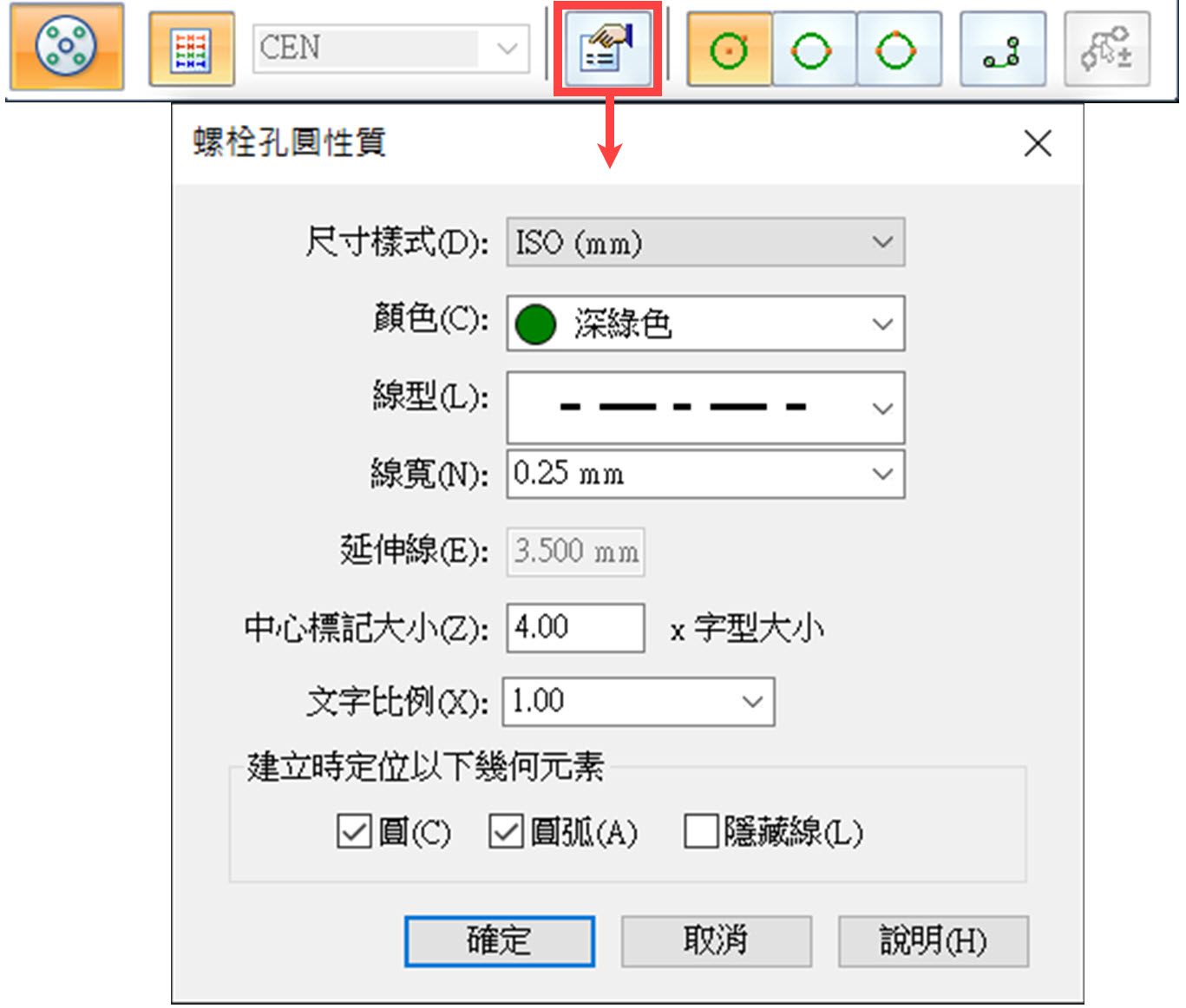

性質：可調整尺寸樣式、顏色、線型...等。

建立方法：選擇使用何種方法建立螺栓孔圓(一個中心點和半徑、兩個點或三個點)。
(此說明僅文字無圖片)

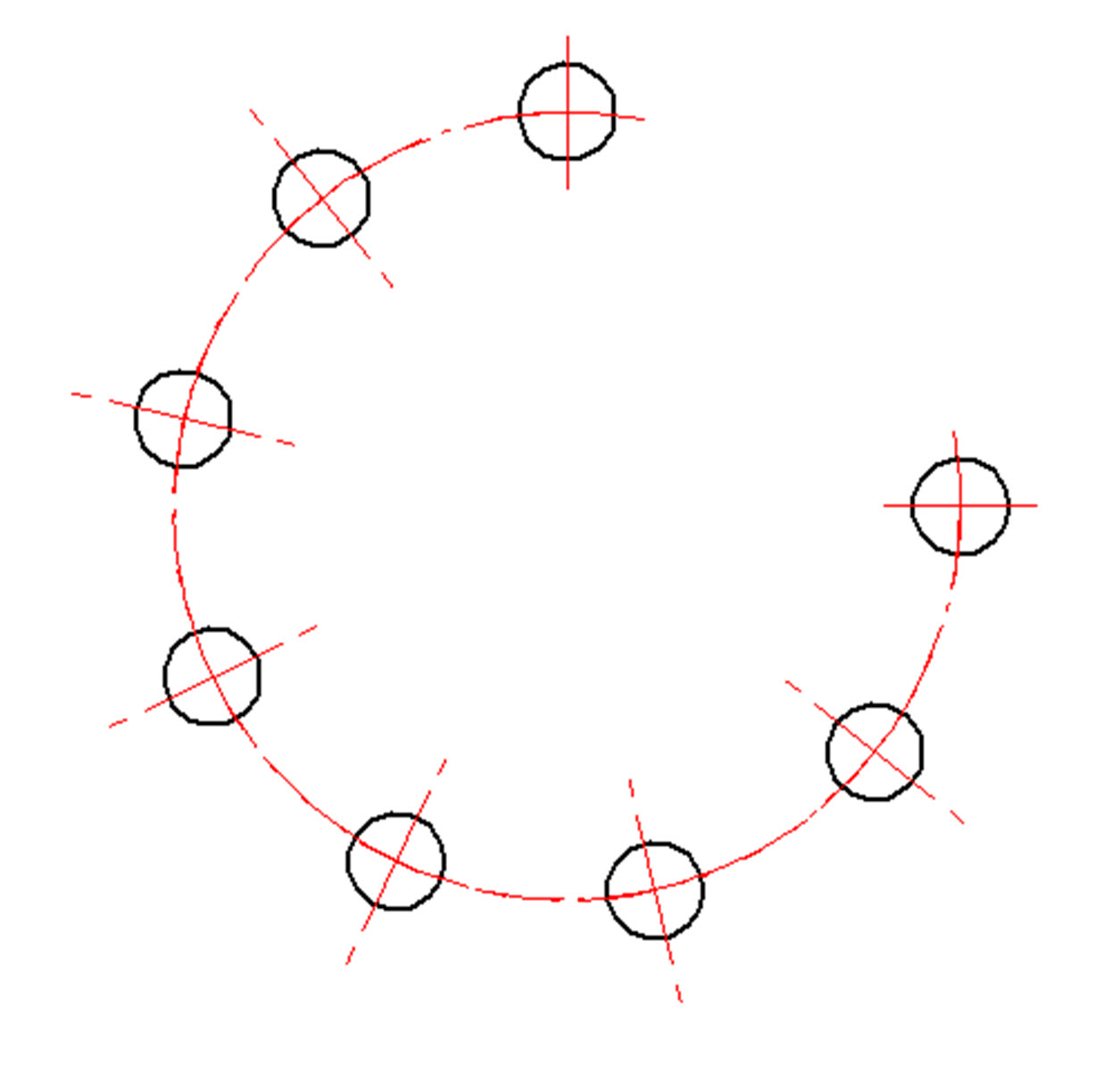

修剪：小於360度的中心標記，可開啟【修剪】功能，修剪不需要的圓弧段。

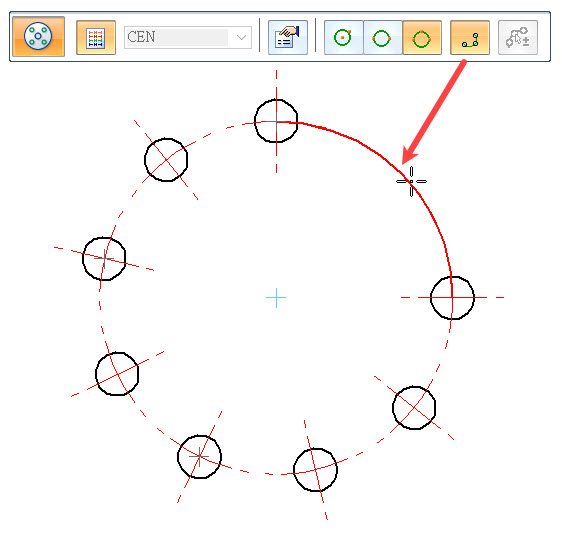

■ 將【修剪】開關開啟，帶入螺栓孔圓中心標記後，左鍵點選須修剪的圓弧段即可。

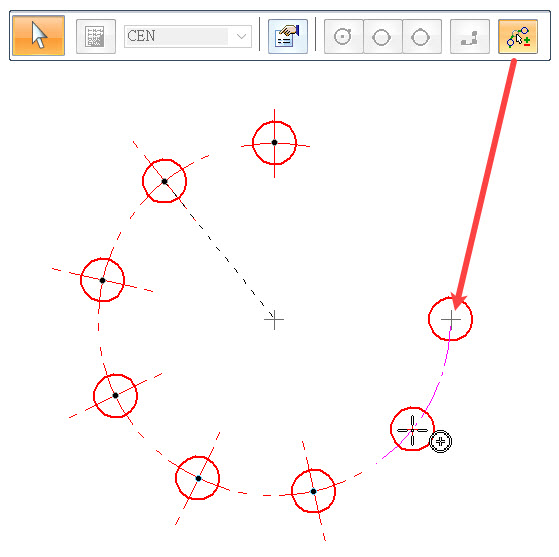

新增/移除元素：可以將缺失的中心標記補上，或移除不需要的中心標記。...(完成)
