Solid Edge 調整撕裂邊缺口寬度 – 2023/12/29

十二月

Posted by Monica

Category:

鈑金為了符合雷射時的切割條件，在展平後通常需要調整撕裂邊的缺口寬度，

這時可以直接建立「封閉二折彎角」即可完成需求。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

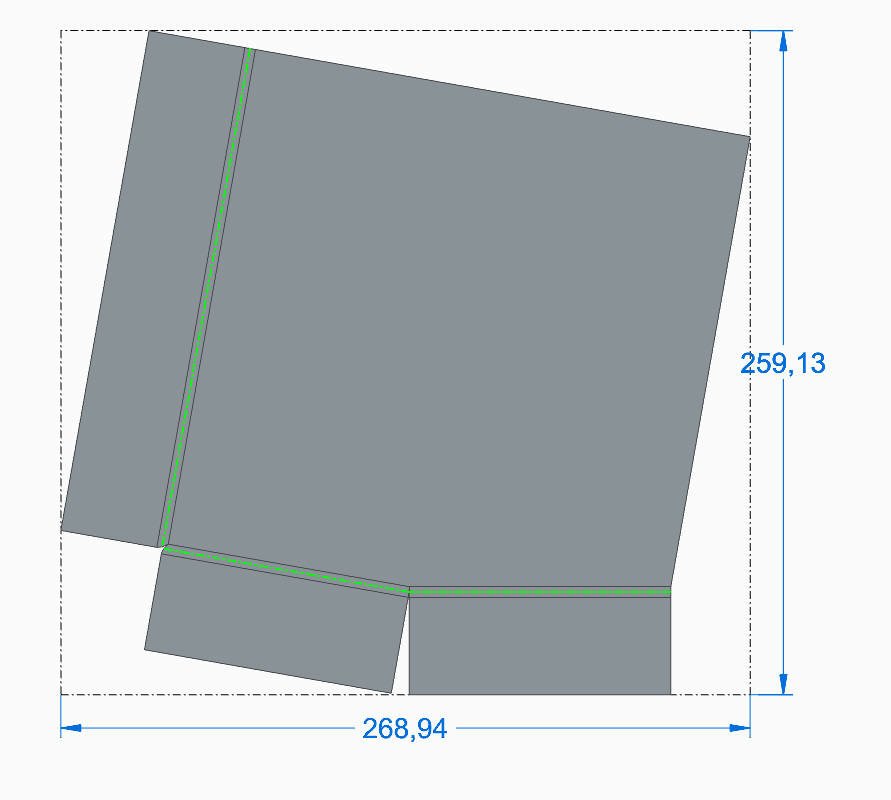

進行完鈑金設計後，執行「展平」。

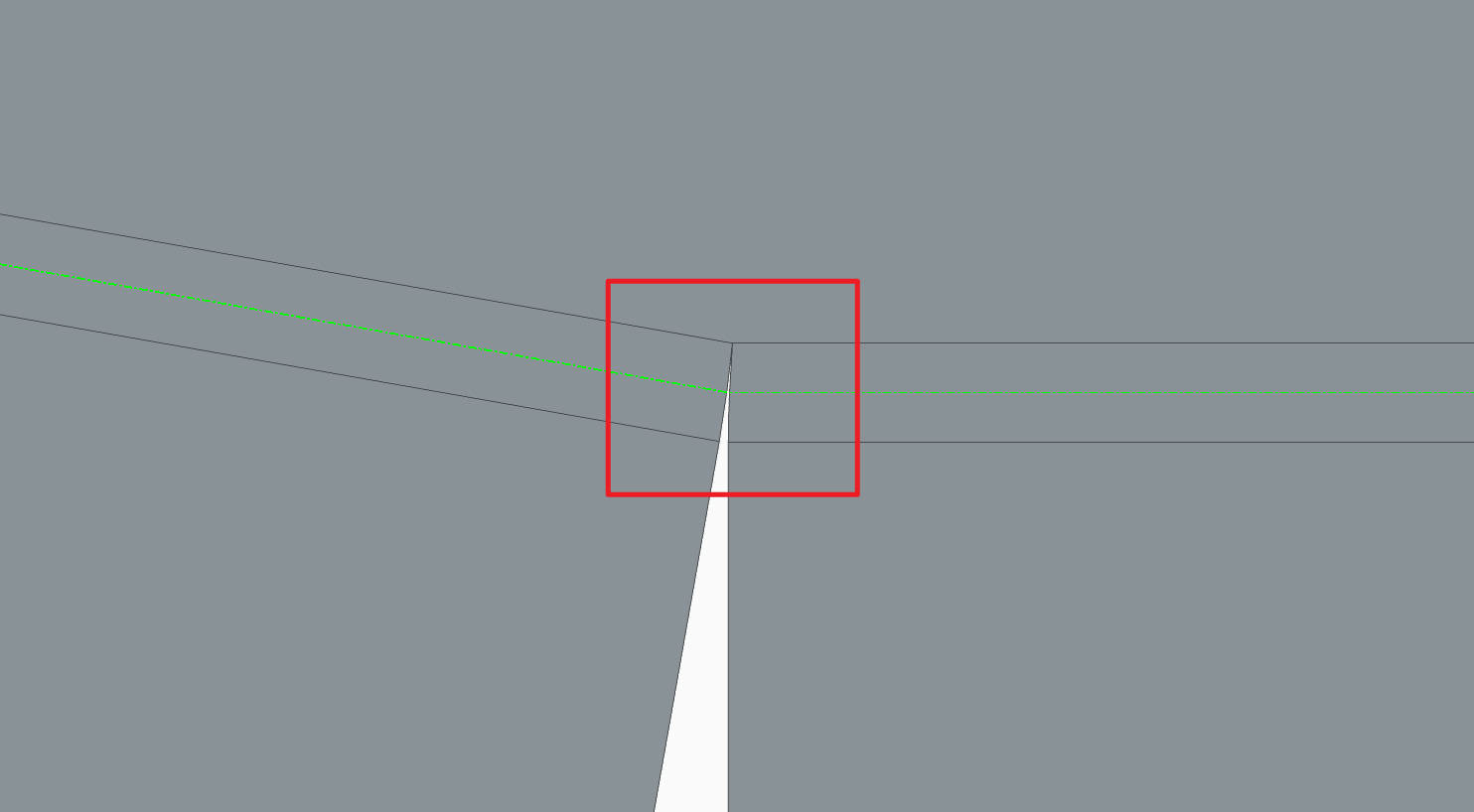

可看到目前的缺口不符合需求。

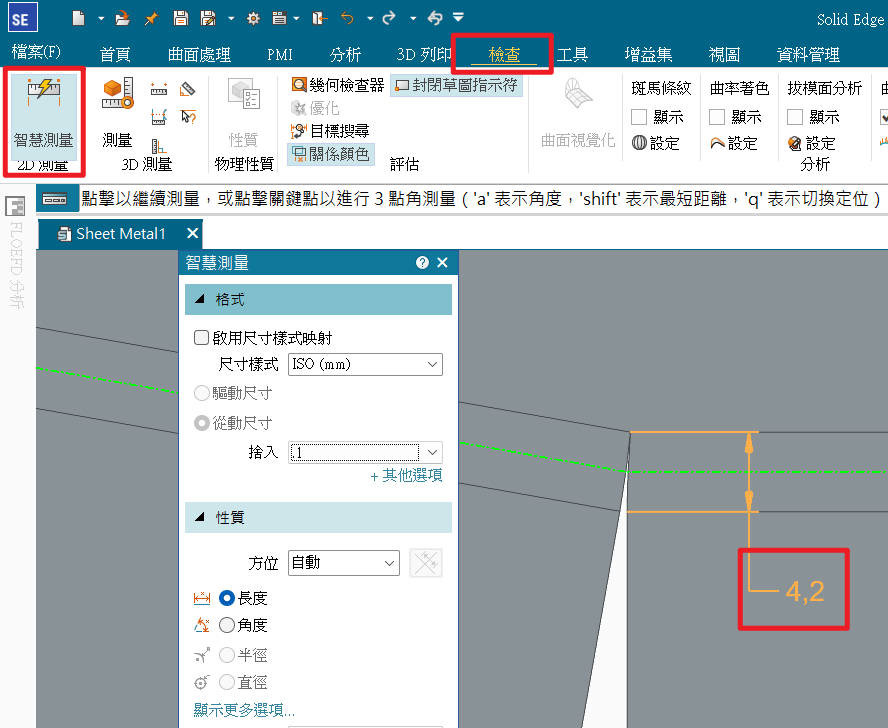

首先由「檢查」→「智慧測量」，測量展平後的尺寸。

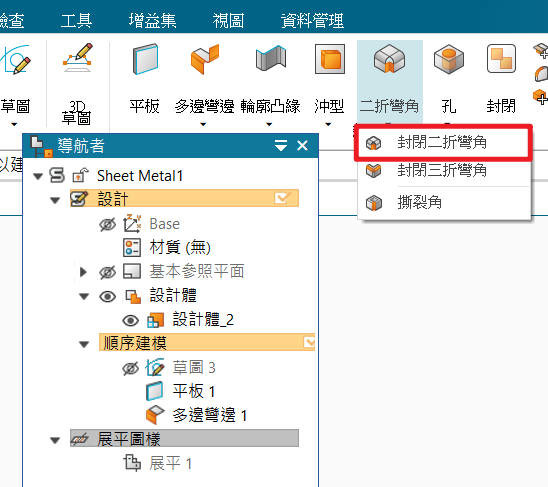

過渡回順序建模，選擇「首頁」→「封閉二折彎角」。

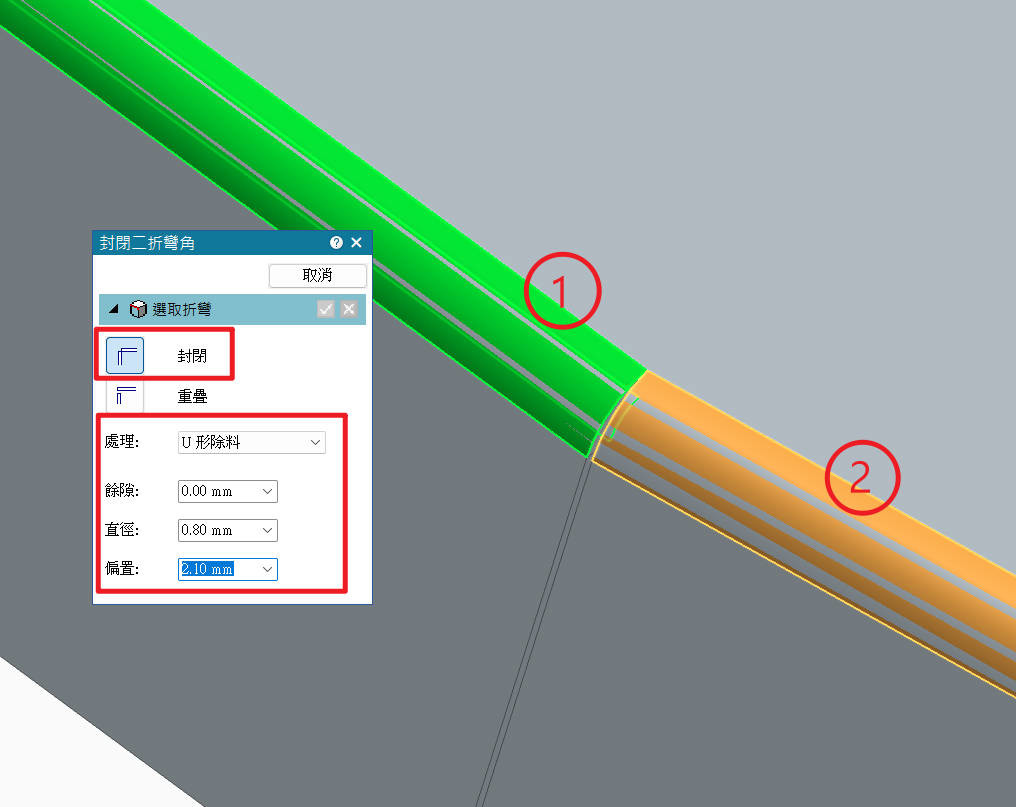

點選2個彎邊後，選取折彎類型為「封閉」，調整「處理類型」，輸入「餘隙」，
「直徑」依照需求的裂口寬度設定，「偏置」值則輸入第三步驟測量值的一半。

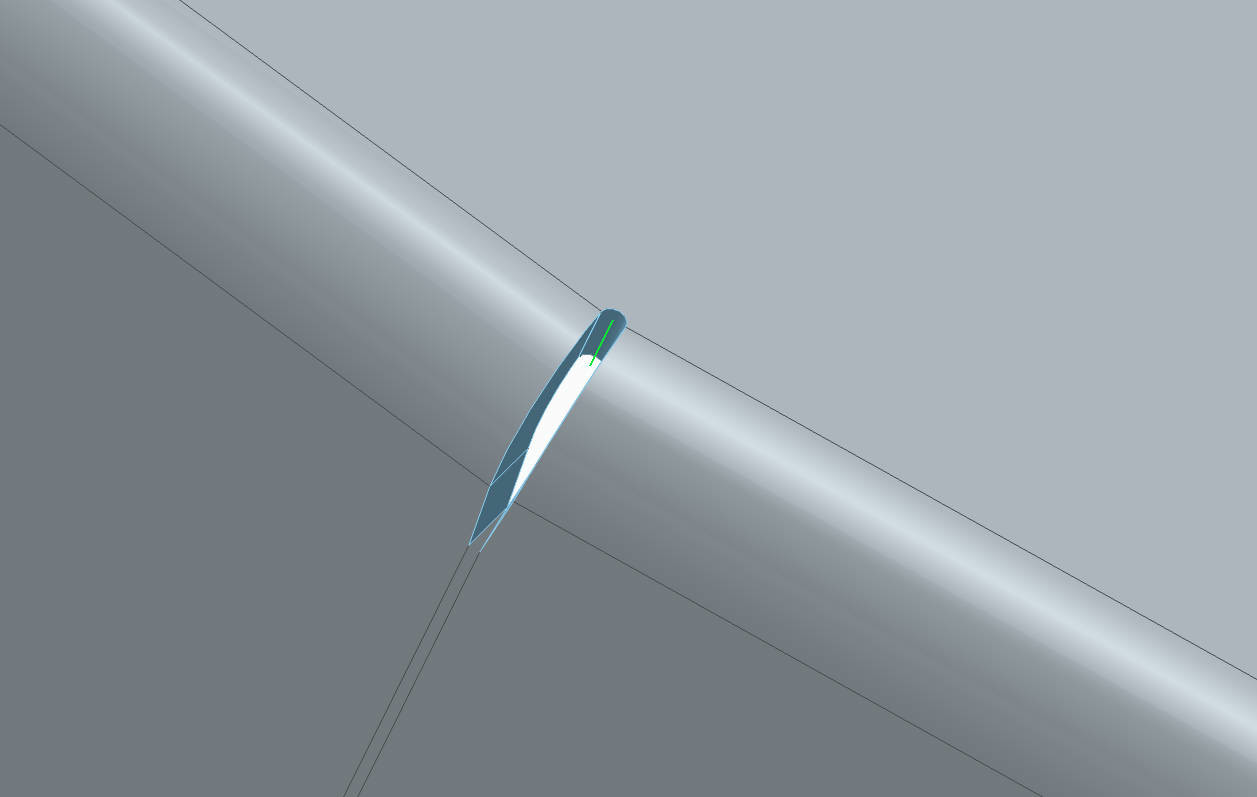

預覽結果，正確後套用。

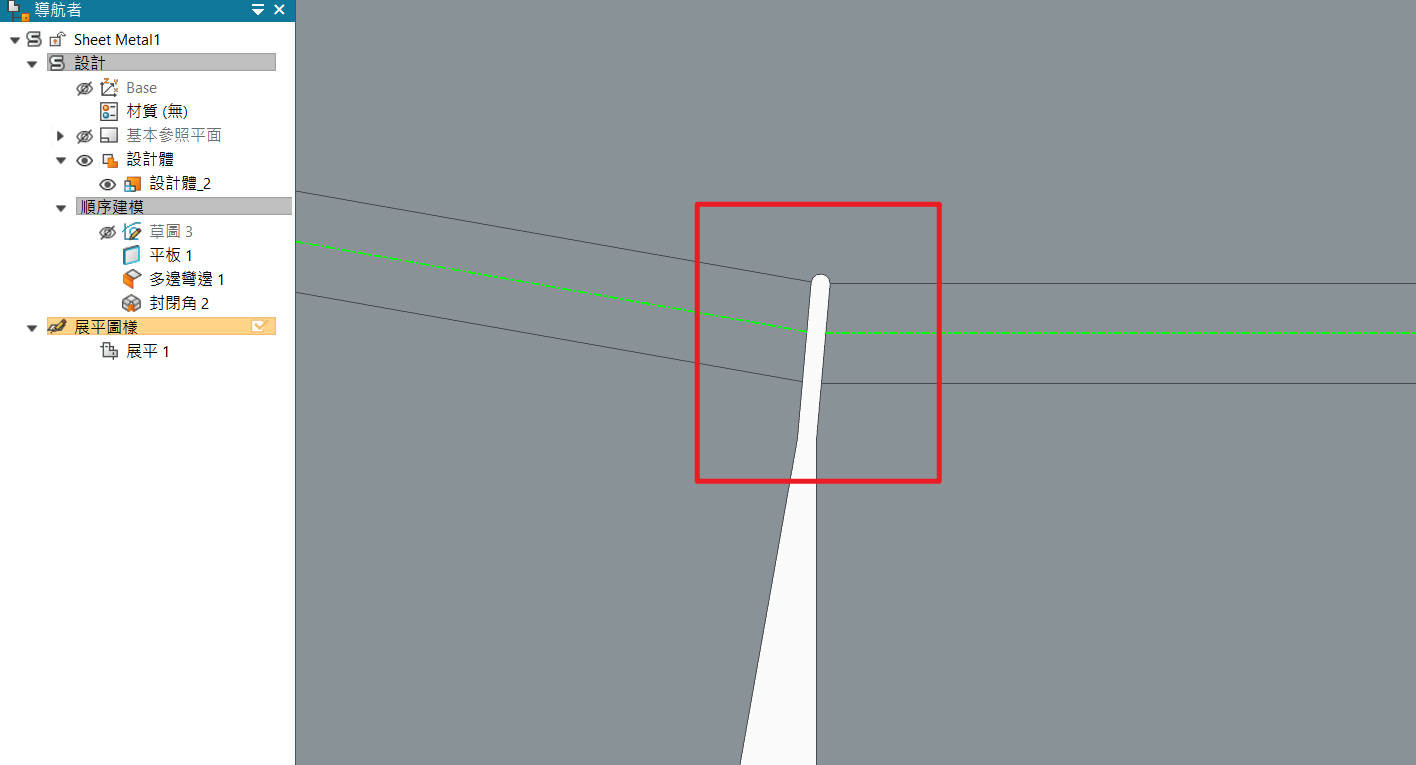

重新計算展平。(完成)
